Overview
This utility model describes a network redundancy circuit built around a server, multiple switches, a primary link, a redundant link, and a fault detection path. Its stated goal is not to introduce a new network protocol, but to keep communication available when a main link or a switch fails.

Main Content

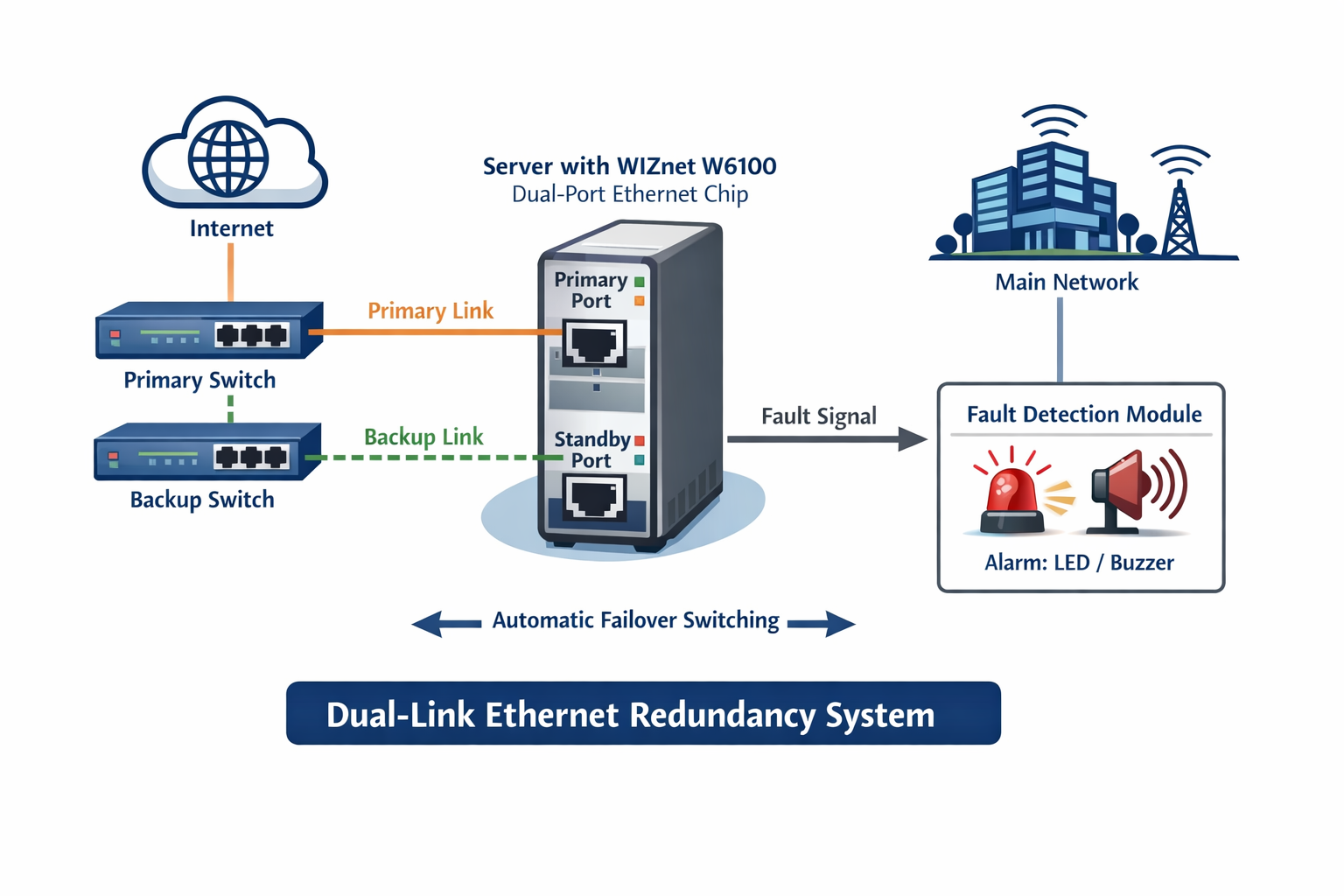

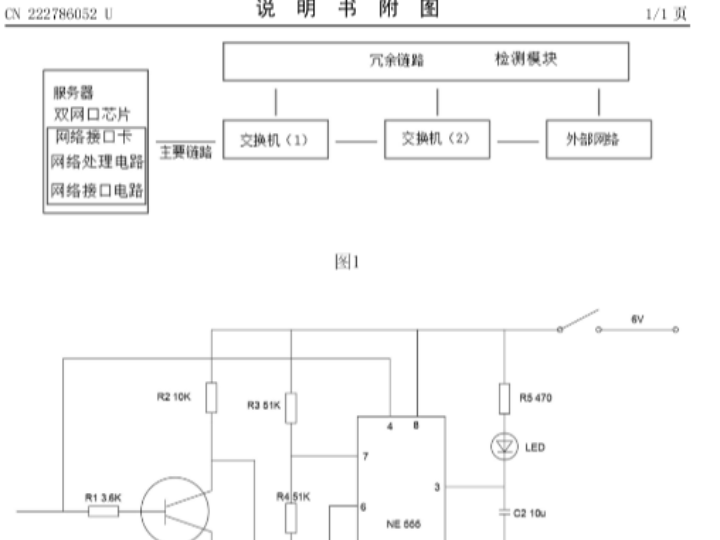

At the center of the design is a server equipped with a dual-network arrangement. One interface is assigned as the main path and the other as the standby path. The switches are connected through both a primary link and a redundant link, and the system is intended to detect failure on the main path and move traffic to the backup path automatically.

The patent explicitly names WIZnet W6100 as the Ethernet chip and describes it as the device that provides integrated Ethernet MAC and PHY for the network side of the circuit. In this design, the reason for selecting a WIZnet Ethernet product appears to be integration: the patent frames the chip as a compact Ethernet endpoint that reduces external networking complexity while supporting the failover-oriented structure around it. WIZnet’s official documentation confirms that W6100 integrates 10/100 Ethernet MAC and PHY and is intended as a hardwired TCP/IP Ethernet controller.

The redundant path may be implemented as a physical link such as fiber or copper, or as a logical path such as a VLAN-based link. The text also references redundancy protocols such as VRRP, HSRP, and GLBP as mechanisms for keeping service reachable when the primary device or path fails.

A separate detection module is included to monitor network state and issue an alarm through an LED or speaker. That makes the design more than a passive backup path. It becomes an operational circuit that combines failover and local fault indication.

System Context
The system fits best in environments where link interruption has an immediate operational cost, such as industrial equipment, control cabinets, transport-related devices, or any embedded server node that must remain reachable even when one path fails. The patent itself frames the problem as continuity loss caused by direct single-link connection between routers, switches, and servers.

The key difference from a simple single-link Ethernet connection is structural. A conventional arrangement depends on one active path and fails hard at a single break point. This design adds a standby path and a local detection layer so the network can continue operating after a switch or link fault rather than waiting for manual recovery.

Architecture / Design Considerations
The strongest part of the design is its emphasis on path continuity rather than raw throughput. The most failure-sensitive segment is the transition from fault detection to actual switchover. If the system can detect a broken main path but cannot redirect traffic reliably, the redundant architecture loses most of its practical value.

The redundant path remains a supporting mechanism rather than the primary identity of the system. The core function is still normal Ethernet communication; redundancy exists to preserve that function under failure. If the redundant link is removed, the design collapses into an ordinary single-path Ethernet connection. If the detection module is removed, it still remains redundant in topology, but becomes weaker operationally because fault visibility and response timing degrade. This interpretation is drawn from the patent’s structure and stated objectives.

One caution is that the patent text presents W6100 as part of a dual-port chip arrangement, while WIZnet’s product documentation describes W6100 as a hardwired Ethernet controller with integrated MAC/PHY and socket resources. That means readers should treat the patent as a system-level disclosure first and avoid assuming every chip-level phrasing is a validated implementation detail without checking the actual hardware design.

Possible Implications
In practical terms, the design points toward low-complexity Ethernet resilience rather than high-end carrier-grade redundancy. Its value is in reducing downtime from common faults with a relatively understandable structure: two paths, defined primary/backup roles, and explicit fault indication.

It also suggests a design philosophy useful in embedded networking: keep the normal data path simple, then add a bounded redundancy mechanism around it instead of turning the entire system into a full distributed redundancy platform. That can lower implementation burden, but only if failover logic and physical path separation are both done carefully. This is an interpretation based on the published structure.

Conclusion
This patent is best understood as a practical Ethernet continuity circuit, not as a new networking theory. Its importance lies in how it combines a WIZnet Ethernet endpoint, primary and backup paths, and local fault detection into a compact failover-oriented structure intended to reduce service interruption under switch or link failure.

KR – Internal / Presentation

전체 개요

이 특허는 복잡한 네트워크 이론을 새로 제안하는 문서라기보다, 서버 측 Ethernet 연결을 끊기지 않게 유지하려는 실용형 이중 경로 회로에 가깝습니다. 핵심은 서버에서 나가는 경로를 하나만 믿지 않고, 주 경로 + 예비 경로 + 장애 감지를 같이 두어 스위치나 링크 하나가 죽어도 통신을 이어가려는 것입니다. 특허 본문에는 서버, 복수의 스위치, 주 링크, 이중화 링크, 그리고 LED/부저 기반 감지 모듈이 함께 등장합니다.

또 하나 중요한 점은 이 특허가 Ethernet 회로 구성 요소로 WIZnet의 W6100을 직접 언급한다는 것입니다. 특허는 W6100을 네트워크 측 핵심 칩으로 두고, 내장 MAC/PHY를 활용하는 식으로 설명합니다. WIZnet 공식 문서도 W6100이 10/100 Ethernet MAC/PHY를 통합한 하드와이어드 TCP/IP 컨트롤러라고 설명합니다.

문제의식과 기술적 맥락 재구성

이 문서가 겨냥하는 문제는 단순합니다. 기존에는 라우터, 스위치, 서버가 주 링크 하나로 직접 연결되는 경우가 많고, 이때 스위치 한 대나 링크 한 구간이 죽으면 서비스가 멈출 수 있다는 것입니다. 특허는 바로 이 지점을 “경제적 손실이 생기는 단일 실패점”으로 보고, 보조 경로를 넣어 네트워크를 계속 살려두려 합니다.

기존 접근 대비 핵심 차이는, 단순히 포트를 두 개 붙여놓는 수준이 아니라 경로 역할을 주/예비로 분리하고, 장애 검출과 알림까지 같이 둔 점입니다. 즉 “연결이 두 개 있다”가 아니라 “한쪽이 죽으면 다른 쪽으로 살아남는 구조”를 시스템 목적에 맞춰 명시한 셈입니다. 이 차이가 실제 운영에서 의미를 가지려면, 물리 경로 분리와 전환 판단이 제대로 되어야 합니다. 이 부분이 허술하면 사람들 특유의 낙관 회로처럼 문서만 이중화고 실제는 단일 실패점일 수 있습니다.

기술 흐름 설명

동작 흐름은 아래처럼 이해하면 됩니다.

1. 서버가 네트워크에 연결됩니다.
2. 서버 측 인터페이스는 주 인터페이스와 예비 인터페이스로 역할이 나뉩니다.
3. 스위치들은 주 링크와 이중화 링크로 연결됩니다. 이중화 링크는 물리 링크일 수도 있고 VLAN 기반 논리 링크일 수도 있습니다.
4. 평상시에는 주 경로로 통신합니다.
5. 장애 감지 모듈이 네트워크 상태를 감시합니다. 감지 결과는 LED나 부저로 알릴 수 있습니다.
6. 주 링크나 주 장비에 장애가 나면, 시스템은 예비 경로로 전환되어 통신을 유지하는 것이 목적입니다. 본문에는 VRRP, HSRP, GLBP 같은 프로토콜도 언급됩니다.

즉 신호 흐름 관점에서 보면, 서버 ↔ NIC/칩 ↔ 스위치 ↔ 외부망이 기본 축이고, 여기에 보조 링크와 상태 감시 축이 추가된 구조입니다. 이 특허의 실체는 데이터 처리 성능 그 자체보다, 경로 생존성을 높이려는 회로 구성에 있습니다.

왜 이런 구조가 나왔는지에 대한 해설

이 구조가 나온 이유는 꽤 현실적입니다. 고가용성 네트워크를 만들려면 보통 더 복잡한 분산 프로토콜, 더 많은 장비, 더 높은 운용 난도가 따라옵니다. 그런데 이 특허는 그 정도까지 가지 않고, 장애가 나면 다른 길로 넘긴다는 가장 이해하기 쉬운 수준의 이중화를 회로 및 배선 레벨에서 정리하려고 합니다.

여기서 W6100을 언급한 부분은 의미가 있습니다. W6100은 WIZnet 공식 문서 기준으로 10/100 Ethernet MAC/PHY가 통합된 하드와이어드 TCP/IP 컨트롤러입니다. 따라서 이 특허 문맥에서는 별도 Ethernet PHY/MAC 구성을 더 복잡하게 풀지 않고, 비교적 통합된 Ethernet 엔드포인트를 두고 시스템 이중화 쪽에 초점을 맞추려는 선택으로 읽힙니다.

다만 주의할 점도 있습니다. 특허는 W6100을 “듀얼 포트 칩” 맥락으로 설명하지만, WIZnet 공식 문서에서 확인되는 W6100 설명은 하드와이어드 TCP/IP 컨트롤러 + 단일 10/100 MAC/PHY 통합 칩 성격에 가깝습니다. 따라서 특허 문구 그대로 “W6100 하나가 물리적으로 2포트 칩이다”라고 단정하는 것은 조심해야 합니다. 추론임: 실제 구현은 W6100 자체 1개만으로 듀얼 포트를 완성한다기보다, 외부 NIC/회로 구성 또는 복수 칩 배치를 통해 시스템 레벨에서 이중 포트 동작을 만들었을 가능성이 있습니다.

설계 선택의 배경, 제약 조건, 대안 가능성

이 특허는 이중화 링크를 물리 링크와 가상 링크 두 방향으로 열어둡니다. 광섬유나 구리선 기반 추가 배선은 비용이 더 크지만 신뢰성은 높고, VLAN 같은 논리 경로는 상대적으로 저렴하지만 결국 같은 물리 자원을 공유할 수 있어 완전한 분리는 아닐 수 있습니다. 이 선택은 시스템 비용과 가용성 목표의 타협점입니다.

실패 비용이 가장 큰 구간도 여기입니다. 단순히 링크를 하나 더 놓는 것보다 더 중요한 것은, 장애를 올바르게 감지하고 예비 경로로 넘기는 순간입니다. 감지는 됐는데 전환이 늦거나, 반대로 오검출이 많아 불필요한 전환이 발생하면 운영 신뢰성이 떨어집니다. 결국 이 구조의 핵심 리스크는 배선 수가 아니라 판단과 전환의 정확도에 있습니다. 이건 특허 본문이 “자동 검출 및 전환”을 반복해서 강조한다는 점에서 읽히는 핵심입니다.

대안도 있습니다. 더 상위 계층의 고가용성 클러스터, 링 네트워크, 산업용 이중화 프로토콜, 혹은 LACP 같은 집성 구조를 생각할 수 있습니다. 하지만 이 특허는 그런 대형 구조보다, 장치 단위에서 비교적 단순하게 넣을 수 있는 보조 이중화에 가깝습니다. 그래서 이 설계는 시스템 전체를 대표하는 주 구조라기보다, 본 기능을 살려두기 위한 보조 수단으로 위치합니다.

생소한 개념에 대한 풀어쓴 설명

주 링크 / 이중화 링크
주 링크는 평소 주로 쓰는 통신 경로입니다. 이중화 링크는 주 링크가 끊겼을 때 대신 쓰기 위한 예비 길입니다.

VRRP / HSRP / GLBP
본문에 등장하는 이 프로토콜들은 여러 네트워크 장비 중 누가 대표로 동작할지 정하고, 주 장비가 죽으면 다른 장비가 넘겨받도록 돕는 계열입니다. 다만 특허에서는 깊은 구현 설명보다는 “자동 전환 가능성을 뒷받침하는 선택지”처럼 언급됩니다.

W6100의 위치
W6100은 WIZnet의 하드와이어드 TCP/IP Ethernet 컨트롤러입니다. 이 특허 안에서는 Ethernet 통신 엔드포인트를 비교적 통합된 형태로 구성하는 데 쓰이는 부품으로 해석하는 편이 안전합니다.

시스템 구성 및 선택지 해석

이 시스템에서 특정 구성요소를 제거하면 성격이 꽤 달라집니다.

• 이중화 링크를 제거하면: 그냥 일반적인 단일 Ethernet 연결 구조로 돌아갑니다. 즉 “장애를 견디는 시스템”이 아니라 “장애가 나면 끊기는 시스템”이 됩니다.
• 감지 모듈을 제거하면: 토폴로지상 예비 경로는 남을 수 있지만, 현장 운영 관점에서 장애 가시성과 반응성이 약해집니다. 자동 전환만 남고 상태 인지가 늦어질 수 있습니다.
• 주/예비 역할 구분을 제거하면: 두 링크가 있어도 운영 정책이 흐려집니다. 이 경우 회로는 남아도 “명시적 이중화 설계”로서의 성격은 약해집니다.
• 즉 이 특허의 정체성은 부품 하나가 아니라, 역할이 분리된 경로 구조와 장애 시 지속 동작에 있습니다. 이 점에서 “보조 수단”이라는 말이 중요한데, 이중화는 본래의 업무 기능을 대체하는 주 기능이 아니라, 원래 기능이 멈추지 않게 받쳐주는 장치이기 때문입니다.

내부 관점에서의 시사점

내부 검토 관점에서 보면, 이 특허는 아주 공격적인 혁신보다는 운영 중단 비용을 줄이기 위한 보수적 설계입니다. 발표할 때도 “대단한 신기술”처럼 포장하기보다, “단일 실패점 때문에 서비스가 멈추는 것을 줄이려는 회로적 접근”으로 설명하는 편이 맞습니다.

또 하나의 시사점은 WIZnet 언급입니다. Ethernet을 넣되 복잡한 네트워크 스택 구현 자체를 시스템 핵심으로 가져가지 않고, 통합형 Ethernet 칩을 두고 상위 구조를 이중화에 집중하는 방향은 임베디드 장비 설계에서 꽤 실용적입니다. 다만 실제 회로 검토 시에는 W6100의 실제 포트 구성, 외부 PHY/NIC 연결 방식, 전환 제어 로직을 반드시 별도로 검증해야 합니다. 특허 문서만 믿고 회로도를 확정했다가 뒤늦게 핀 수와 포트 수에서 현실을 만나는 건, 늘 인간이 즐겨 하는 비효율입니다.

FAQ

Q1. 이 특허의 차별점은 단순히 포트가 두 개라는 점인가요?
그렇게 보기에는 부족합니다. 본문상 차별점은 주/예비 역할 분리, 링크 이중화, 장애 감지 및 알림을 한 구조 안에서 묶었다는 데 있습니다.

Q2. 가장 실패 비용이 큰 판단 지점은 어디인가요?
장애를 감지한 뒤 실제로 예비 경로로 안정적으로 넘기는 구간입니다. 배선이 두 개여도 전환 판단이 틀리면 서비스 연속성이라는 목적을 달성하지 못합니다.

Q3. 왜 이 설계는 보조 수단으로 봐야 하나요?
이 설계의 주 목적은 애플리케이션 기능을 새로 만드는 것이 아니라, 기존 통신 기능이 끊기지 않게 버티는 데 있습니다. 즉 본 기능을 대체하는 구조가 아니라, 본 기능을 보호하는 구조입니다.

Q4. W6100이 여기서 꼭 필요한가요?
특허는 W6100을 직접 언급하지만, 원리 자체는 “Ethernet 엔드포인트 + 주/예비 경로 + 감지” 구조에 더 가깝습니다. 따라서 다른 Ethernet 구성으로도 유사 개념 구현은 가능할 수 있습니다. 다만 특허 문서 기준으로는 W6100이 통합형 Ethernet 부품으로 선택된 사례입니다.

Q5. 감지 모듈의 LED와 부저는 왜 중요한가요?
자동 전환만큼이나 현장 인지가 중요하기 때문입니다. 운영자가 장애를 늦게 알면 복구 판단과 원인 파악이 지연될 수 있어, 로컬 알림은 단순하지만 실무상 의미가 있습니다.

Q6. 이 구조가 정말 고급 네트워크 이중화 수준인가요?
그보다는 비교적 실용적인 장치 단위 이중화에 가깝습니다. 추론임: 대규모 분산 네트워크의 본격 고가용성 설계라기보다, 특정 장비 또는 서버 노드의 연결 지속성을 높이려는 접근으로 보는 편이 타당합니다.

저자 정보

공개 특허 정보 기준으로 발명자는 单家盛으로 표기되어 있습니다. 출원 및 권리 귀속 주체는 Wuxi Laide Electronic Intelligent Equipment Co., Ltd.로 표시됩니다.

공개된 회사 정보에 따르면 이 기업은 중국 우시에 기반을 둔 전자·지능형 장비 업체로 보이며, 철도·승객 안내·LED 표시 및 관련 전자 시스템 분야 제품을 다루는 것으로 소개됩니다. 별도 공개 소개 페이지에서도 차량용 승객 정보 시스템, LED 지능 조명, 역 안내 시스템 등을 다룬다고 설명합니다.

다만 발명자 개인의 세부 기술 배경은 공개 범위가 제한적입니다.

정보 제한: 공개 자료만으로는 개인 연구 이력이나 세부 전문 분야를 충분히 검증하기 어렵습니다.

추론임: 회사 사업 영역과 특허 주제를 보면, 네트워크 연결 안정성이나 철도·산업용 전자 장비의 현장 운용성과 관련된 실무 배경에서 나온 발명일 가능성은 있습니다.
