Source Consistency and Trust Boundary

The provided page describes a Dreamcast W5500 Ethernet setup and lists a Sega Dreamcast, DC SD Adapter V2 or Coders Cable, W5500 Ethernet Adapter, Micro SD card, and optional wiring helpers as required components. It also links users to a GitHub release page for software downloads.

There is an important source issue, because humanity apparently decided “simple hardware guide” was too easy. The linked nguiaron/dreamcast-w5500-serial-ethernet-adapter-schemes repository shows only an index.html file, no releases, and HTML-only content. The raw index.html content is not a Dreamcast hardware guide at all; it is a “GoSpoofer App Injection” page with “Inject,” “INSTALL,” Android/iOS selection, and app-injection wording.

For the actual hardware scheme, the usable technical basis appears to be the williamdsw/dreamcast-w5500-serial-ethernet-adapter-schemes repository, which contains the concrete pin mapping, DreamShell requirement, and adapter photos. So this write-up treats the nguiaron.github.io page as a derivative landing page, while the technical interpretation is anchored to the original wiring scheme and related DreamShell/W5500 references. The attached generation rule also emphasizes source-driven, non-redundant, presentation-ready writing, so I am keeping the conflict visible instead of pretending the sources are clean.

Product Introduction

This project is best understood as a hardware connection guide for adding Ethernet capability to a Sega Dreamcast using a WIZnet W5500 Ethernet adapter. It is not a full firmware repository, not a complete driver package, and not a standalone software release. The practical role of the project is to show how the Dreamcast serial-side hardware can be connected to a W5500 module so that compatible DreamShell or homebrew software can use the adapter for network functions.

The target use case is retro-console networking: giving a Dreamcast a wired Ethernet path without relying on the rare original Broadband Adapter. The wiring guide lists the Dreamcast-side interface options as a DC SD Adapter V2 or Coders Cable, and the network-side device as a W5500 or Lite W5500 Ethernet adapter.

System Structure and Flow

The structure is simple but easy to misunderstand if one expects a modern MCU project. There is no ESP32, STM32, Arduino sketch, or application firmware in the wiring repository. The Dreamcast side provides the serial interface, the adapter wiring maps that interface to SPI-like W5500 signals, and DreamShell or another compatible homebrew build provides the software driver path.

The core wiring relationship is:

The repository photo shows a practical adapter assembly: a Dreamcast-side SD adapter/sniffer connection cabled to a blue W5500 Ethernet board. The DreamShell UI screenshot shows network actions such as Connect Ethernet, Start FTP Server, and Start HTTP Server, which indicates the expected validation path after the hardware is connected.

W5500 / WIZnet and TOE Position

The W5500 itself is a WIZnet hardwired TCP/IP Ethernet controller. Its datasheet describes embedded TCP/IP stack, 10/100 Ethernet MAC and PHY, 32 KB internal packet buffer, SPI host interface, and support for TCP, UDP, IPv4, ICMP, ARP, IGMP, and PPPoE.

However, this specific repository does not include driver source code that directly proves W5500 socket-mode TOE usage. It provides wiring, not a W5500 application implementation. The actual software dependency is DreamShell or a homebrew build with W5500 drivers.

Inference: in this Dreamcast context, the W5500 is better described as the Ethernet controller used by a DreamShell/homebrew driver path, not as a TOE feature demonstrated by this repository itself. Related DC-SWAT material describes the Dreamcast/NAOMI W5500 connection as using existing serial interfaces configured for SPI, with W5500 used in MACRAW mode for raw Ethernet frame access. That means the repository should not be presented as “W5500 TOE application code.” It is a physical adapter scheme whose network behavior depends on the external DreamShell/homebrew driver.

Implementation Paths and Source Structure

The nguiaron.github.io site is a GitHub Pages landing page built from a short index.md. It describes download, requirements, installation, configuration, troubleshooting, and community support, but it does not contain firmware source, build instructions, pin-level diagrams beyond general text, or verified release artifacts.

The linked nguiaron/dreamcast-w5500-serial-ethernet-adapter-schemes repository is not technically consistent with the landing page. It has no releases and its raw page content is unrelated app-injection HTML.

The original usable repository by williamdsw is much more concrete: it states that the schemes are based on the WIZnet W5500 Ethernet Adapter by SWAT, lists the required parts, requires DreamShell or homebrew with W5500 drivers, and provides the pin mapping. This makes the project a hardware reference, not a software implementation repository.

Usage Perspective

This project is useful as a compact hardware wiring reference for Dreamcast users who already understand DreamShell, homebrew boot paths, and serial-port adapter handling. It shows how to physically connect the Dreamcast-side interface to a W5500 board and how to confirm operation through DreamShell’s network options.

It should not be treated as a complete package. The target nguiaron release page has no published releases, even though the landing page tells users to download software from releases. The working software layer must therefore be obtained or built separately, most likely through a DreamShell or homebrew build that includes W5500 support. DreamShell itself is a larger Sega Dreamcast operating environment based on KallistiOS, with modular applications, drivers, filesystem support, network-related components, and release packages.

Frequently Asked Questions

What is this project?

It is a wiring guide for connecting a WIZnet W5500 Ethernet adapter to a Sega Dreamcast through the console’s serial-side adapter path.

Does it contain firmware?

No. The usable technical repository contains hardware schemes and photos, not firmware source or a complete driver implementation.

Does it use W5500?

Yes, at the hardware level. The guide explicitly lists a W5500 Ethernet Adapter or Lite W5500 Ethernet Adapter and maps Dreamcast-side signals to W5500 MISO, MOSI, SCS, SCLK, power, and ground.

Does it demonstrate TOE usage?

Not directly. W5500 supports hardwired TCP/IP and socket-style networking, but this repository does not include driver code proving W5500 socket-mode TOE use. Inference: for this Dreamcast setup, TOE behavior belongs to the external driver implementation, not to the wiring guide itself.

What software is needed?

The original scheme states that DreamShell or a homebrew build with W5500 drivers is required.

Is the nguiaron.github.io page reliable as-is?

Only partially. The visible page describes the Dreamcast W5500 setup, but the linked repository and release path do not cleanly support the claim. The release page has no releases, and the linked repository’s raw HTML content is unrelated to Dreamcast hardware.

Dreamcast W5500 Ethernet Adapter Wiring Guide

1. 제품 소개

이 프로젝트는 Sega Dreamcast에 WIZnet W5500 Ethernet 어댑터를 연결하기 위한 하드웨어 배선 가이드로 보는 것이 가장 정확합니다. 완성된 펌웨어 프로젝트도 아니고, 드라이버 소스 저장소도 아니며, Dreamcast의 시리얼 인터페이스 쪽 연결을 W5500 모듈의 SPI 계열 신호로 이어 주는 배선 참고 자료에 가깝습니다.

핵심 목적은 Dreamcast에서 유선 Ethernet 경로를 확보하는 것입니다. 원래 Dreamcast Broadband Adapter는 구하기 어렵고 가격도 높은 편이라, W5500 기반 외부 어댑터를 통해 DreamShell 또는 homebrew 환경에서 네트워크 기능을 사용할 수 있게 만드는 방향입니다. 여기서 프로젝트가 직접 제공하는 가치는 “네트워크 스택 구현”이 아니라 “Dreamcast 쪽 신호와 W5500 모듈을 어떻게 연결할 것인가”에 있습니다.

다만 대상 URL인 nguiaron.github.io는 그대로 신뢰하기 어렵습니다. 페이지 자체는 Dreamcast W5500 설정 가이드처럼 보이지만, 연결된 nguiaron 저장소에는 릴리스가 없고, 실제 index.html 원문은 Dreamcast와 무관한 “GoSpoofer App Injection” 페이지입니다. 이런 식의 출처 충돌은 그냥 넘기면 안 됩니다. 기계도 민망한데 인간 웹 생태계는 더 당당합니다.

2. 구조와 흐름

전체 구조는 다음처럼 정리할 수 있습니다.

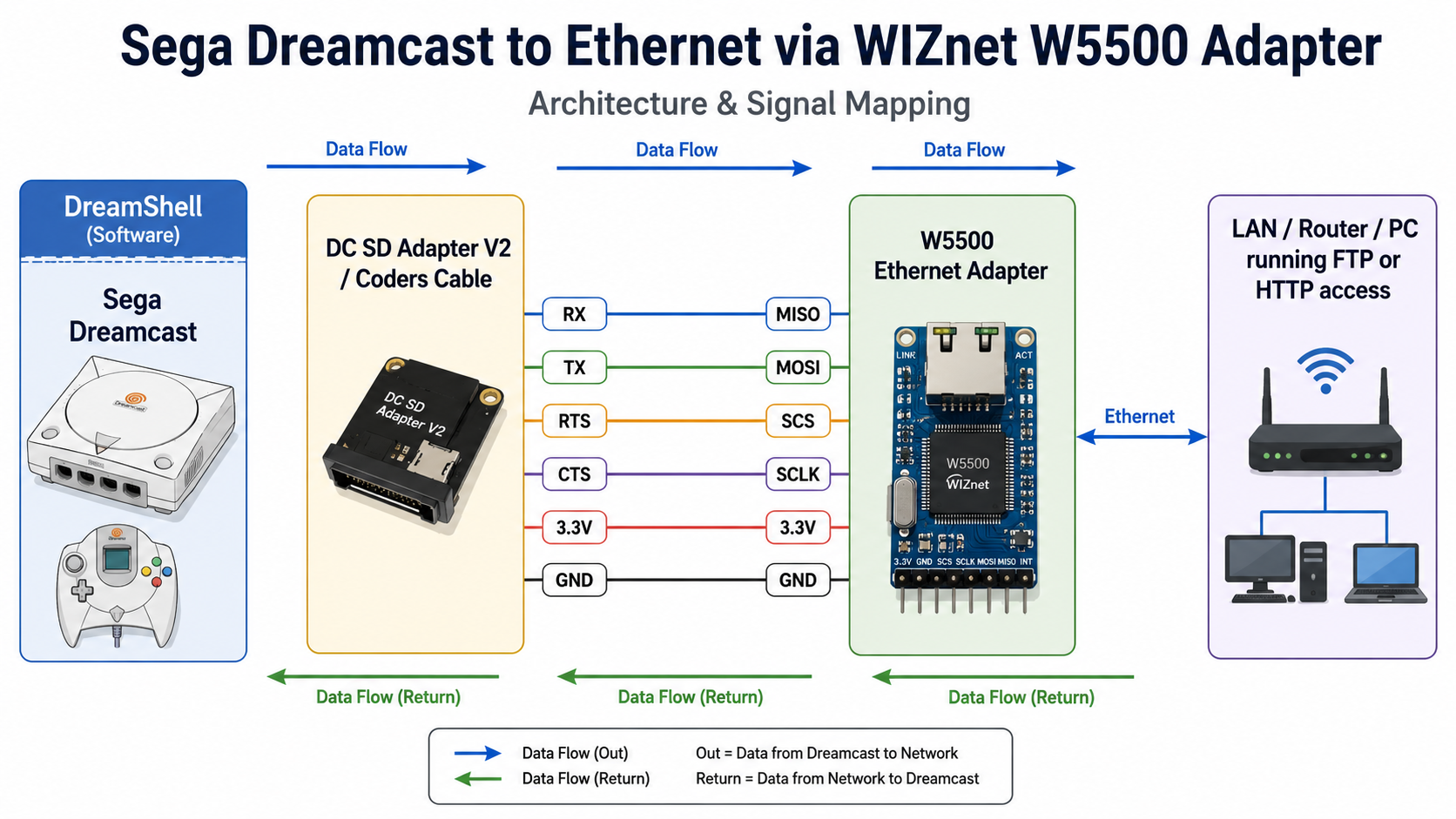

배선의 핵심은 Dreamcast 쪽 RX/TX/RTS/CTS 계열 신호를 W5500의 MISO/MOSI/SCS/SCLK로 매핑하는 것입니다. 원본 배선표 기준으로는 RX → MISO, TX → MOSI, RTS → SCS, CTS → SCLK, GND → GND, 3.3V → 3.3V 구조입니다.

실물 사진을 보면 Dreamcast 쪽 SD 어댑터/스니퍼와 W5500 보드가 점퍼 케이블로 연결된 형태입니다. 즉, 완성형 PCB 제품이라기보다는 기존 어댑터와 W5500 모듈을 조합해 동작을 확인하는 DIY 하드웨어 구성에 가깝습니다.

동작 확인은 DreamShell의 Network 화면에서 이루어집니다. 원본 자료는 DreamShell에서 Connect Ethernet, Start FTP Server, Start HTTP Server 같은 옵션을 통해 연결 상태를 확인할 수 있다고 설명합니다.

3. W5500 / WIZnet과 TOE 관점

W5500 자체는 WIZnet의 hardwired TCP/IP Ethernet controller입니다. 데이터시트 기준으로 TCP/IP stack, 10/100 Ethernet MAC/PHY, 32 KB 내부 버퍼, SPI 인터페이스를 포함하며 TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE 등을 지원합니다.

하지만 이 프로젝트에서 TOE 사용 여부를 말할 때는 조심해야 합니다. 이 저장소에는 W5500 socket API를 직접 호출하는 코드, 레지스터 제어 코드, TCP/UDP 송수신 구현이 없습니다. 따라서 “이 프로젝트가 W5500 TOE를 사용한다”고 단정하면 안 됩니다. 확인 가능한 것은 W5500을 하드웨어 Ethernet 컨트롤러로 연결한다는 점입니다.

추론임: Dreamcast 쪽 실제 네트워크 동작은 DreamShell 또는 homebrew의 W5500 드라이버에 의해 결정됩니다. 관련 DC-SWAT 자료는 Dreamcast/NAOMI의 기존 serial interface를 SPI처럼 사용해 W5500을 연결하고, W5500을 MACRAW mode로 사용해 raw Ethernet frame에 접근한다고 설명합니다. 이 설명을 따르면, 이 구성은 W5500의 하드웨어 TCP/UDP socket offload를 직접 보여주는 예제라기보다, W5500을 raw Ethernet 인터페이스처럼 활용하는 Dreamcast 네트워크 확장 구조로 보는 것이 안전합니다.

4. 구현 경로와 소스 구성

대상 페이지는 nguiaron/nguiaron.github.io 저장소의 짧은 index.md에서 생성된 GitHub Pages 문서입니다. 이 문서는 요구 부품, 설치 단계, 네트워크 설정, 트러블슈팅을 설명하지만, 실제 펌웨어 소스나 빌드 구조는 제공하지 않습니다.

문제는 연결된 nguiaron/dreamcast-w5500-serial-ethernet-adapter-schemes 저장소입니다. 이 저장소는 설명상 Dreamcast W5500 어댑터 저장소처럼 보이지만, 실제 파일은 index.html 하나이며, 원문 HTML은 GoSpoofer app injection 페이지입니다. 릴리스도 없습니다.

반면 williamdsw/dreamcast-w5500-serial-ethernet-adapter-schemes 저장소에는 실제로 Dreamcast W5500 배선표, 구성품 목록, DreamShell 필요 조건, 사진이 포함되어 있습니다. 따라서 기술적으로 의미 있는 근거는 nguiaron 페이지보다 williamdsw 원본 배선 자료 쪽에 있습니다.

5. 적용 관점

이 자료는 Dreamcast 하드웨어 개조나 homebrew 네트워크 확장에 관심 있는 사람에게는 참고 가치가 있습니다. 특히 Dreamcast의 시리얼 쪽 연결을 W5500의 SPI 신호로 대응시키는 구조가 짧고 명확하게 제시되어 있어, 부품 연결 관계를 빠르게 파악할 수 있습니다.

다만 발표나 외부 공개 글에서 이 대상을 소개할 때는 “완성된 Ethernet 어댑터 프로젝트”처럼 말하면 위험합니다. 확인 가능한 자료는 배선 가이드와 일부 사진이며, 대상 페이지가 안내하는 릴리스 페이지에는 실제 릴리스가 없습니다.

따라서 가장 안전한 표현은 다음입니다.

이 프로젝트는 Sega Dreamcast에서 WIZnet W5500 Ethernet 모듈을 사용하기 위한 하드웨어 배선 참고 자료입니다. 실제 네트워크 동작은 DreamShell 또는 W5500 드라이버를 포함한 homebrew 환경에 의존합니다.

이 정도면 과장도 아니고, 출처 충돌도 피하고, 발표 때 나중에 “그거 코드 어디 있어요?”라는 칼 같은 질문을 맞고 쓰러지는 일도 줄어듭니다.

6. 자주 묻는 질문

이 프로젝트는 무엇인가요?

Sega Dreamcast에 WIZnet W5500 Ethernet 모듈을 연결하기 위한 하드웨어 배선 가이드입니다.

W5500을 실제로 사용하나요?

하드웨어 구성상 W5500 사용은 명시되어 있습니다. 배선표도 W5500의 MISO, MOSI, SCS, SCLK, GND, 3.3V 연결을 기준으로 작성되어 있습니다.

TOE를 사용하나요?

이 저장소만으로는 TOE 사용을 확인할 수 없습니다. W5500은 TCP/IP offload 기능을 가진 칩이지만, 이 자료에는 W5500 socket API나 TCP/UDP 처리 코드가 없습니다. 추론임: Dreamcast 쪽에서는 DreamShell/homebrew 드라이버가 실제 동작 방식을 결정합니다.

펌웨어가 포함되어 있나요?

아닙니다. 확인 가능한 핵심 자료는 배선표와 사진입니다. 소프트웨어는 DreamShell 또는 W5500 드라이버를 포함한 homebrew build가 필요합니다.

nguiaron 페이지를 그대로 믿어도 되나요?

부분적으로만 참고해야 합니다. 페이지 내용은 Dreamcast W5500 가이드처럼 보이지만, 연결된 저장소의 실제 파일 내용과 릴리스 상태가 맞지 않습니다.

발표용 카테고리는 무엇이 적절한가요?

드림캐스트 네트워킹이 가장 적절합니다. 더 기술적으로 쓰면 레트로 콘솔 네트워크 어댑터도 가능하지만, 3단어 이하 카테고리라면 드림캐스트 네트워킹이 깔끔합니다.

7. 저자 및 원문 작성 특징

대상 페이지와 연결 저장소의 소유자는 nguiaron입니다. 다만 공개된 페이지와 저장소만으로는 작성자의 실명, 소속, 경력 정보를 확인할 수 없습니다. nguiaron.github.io 저장소는 Dreamcast W5500 설정 가이드 형태의 짧은 index.md를 가지고 있고, 별도의 기술 구현 이력이나 상세 문서는 보이지 않습니다.

기술적으로 의미 있는 원본 자료는 williamdsw 저장소 쪽에 더 가깝습니다. 이 저장소는 “WIZnet W5500 Ethernet for Sega Dreamcast”라는 제목으로, SWAT의 W5500 Dreamcast 어댑터를 기반으로 한 하드웨어 scheme이라고 설명합니다.

원문 작성 특징은 매우 짧은 하드웨어 메모형입니다. 긴 설명보다는 구성품, 배선표, DreamShell에서의 테스트 방법을 중심으로 되어 있습니다. 반대로 nguiaron 쪽 페이지는 “릴리스에서 다운로드하라”는 안내를 포함하지만 실제 릴리스가 없고, 연결 저장소의 HTML 내용도 Dreamcast와 맞지 않습니다. 따라서 발표 자료에서는 nguiaron 페이지를 단독 출처로 쓰기보다, 원본 배선 자료와 DreamShell/W5500 관련 자료를 함께 확인한 뒤 보수적으로 소개하는 편이 안전합니다.
