Adaptive Fluorescence Control for Cu2+ Detection in Complex Water Matrices
This patent uses pre-scan fluorescence, XGBoost policy selection, and temperature compensation to retune LED excitation for more stable low-level Cu2+ sensing.
Overview
This patent presents an adaptive fluorescence detection system for Cu2+ measurement in water. Its main idea is simple but important: instead of using one fixed excitation condition for every sample, the system first checks how the current sample reacts, then changes the excitation strategy to better match that sample.
That matters because water samples are rarely consistent. Surface water, wastewater, drinking water, and groundwater may all contain different background substances, suspended particles, salts, temperature conditions, and natural fluorescence. A fluorescence detector that works well for one sample may become unstable or misleading for another if its excitation settings remain fixed.
So the invention is not just about detecting Cu2+. It is about making fluorescence-based Cu2+ detection more stable when the surrounding water environment changes.
Main Content

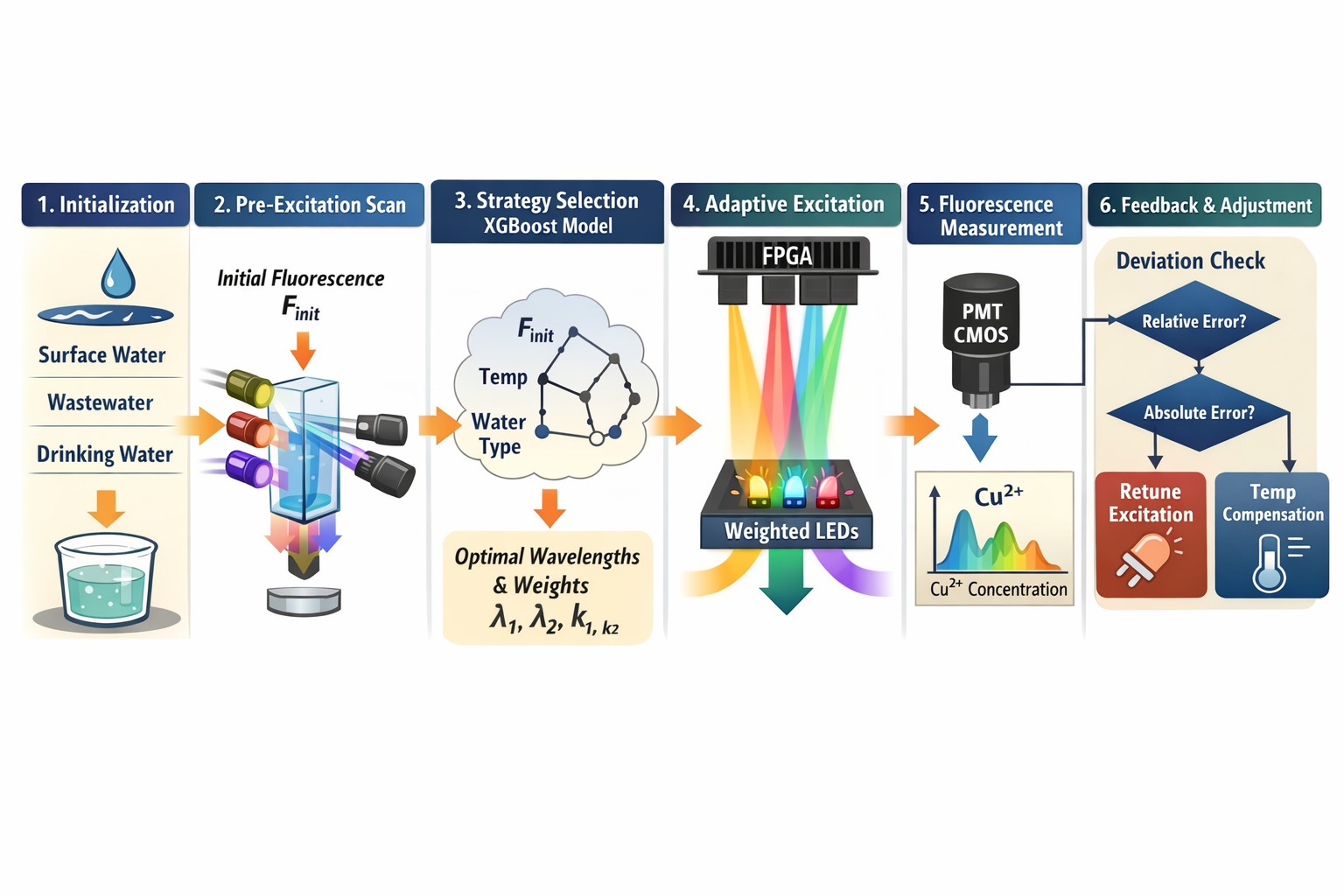

The system can be understood as a six-step adaptive measurement flow.
First, the system identifies the basic sample context, such as water type and temperature. This gives the detector a starting assumption about what kind of optical background it may be dealing with.
Second, before the main measurement, the system performs a pre-excitation scan. In simple terms, it briefly tests the sample with different narrow-band LED excitations to observe an initial fluorescence response. This is a probing step rather than the final measurement. Its role is to learn the sample’s optical behavior before deciding how to run the actual test.
Third, the system feeds this early response into a strategy-selection model. The patent describes using XGBoost with inputs such as initial fluorescence, temperature, and water-quality category. The model then outputs an excitation plan, including which wavelengths to use and how much weight each wavelength should receive.
This is the key architectural difference from a conventional fluorescence setup. A conventional design typically uses one fixed excitation band or a fixed optical recipe. This patent instead treats excitation as a variable that should be adjusted for the current sample. In practical terms, the detector does not assume one “best wavelength” exists for all conditions. It tries to find the most suitable wavelength combination for this particular sample.
Fourth, the selected excitation strategy is applied through a multi-band LED system controlled by FPGA-based drive logic. The weighted LED concept is important here. The system is not only choosing which LEDs to turn on, but also deciding how strongly each one should contribute. That gives it finer control over how the sample is illuminated.
Fifth, the fluorescence signal is measured using the sensing module, and the result is converted into Cu2+ concentration. At this stage, the adaptive excitation strategy is expected to improve signal quality by reducing mismatch between the sample’s background characteristics and the detector’s operating condition.
Sixth, the system checks whether the measured result deviates too far from the expected behavior. If the deviation exceeds a threshold, it can adjust excitation again or apply temperature compensation. The patent explicitly distinguishes relative error from absolute error, especially for low-concentration detection where tiny values can make relative error misleading.
A useful way to understand the invention is this: the system does not trust one static setting to work forever. It first asks, “What kind of sample am I looking at?” and only then decides, “How should I excite it?” That makes the design less rigid and more context-aware.
System Context
This patent should be understood as a control-layer improvement around fluorescence sensing rather than a completely new sensing principle. The core sensing target remains Cu2+, but the claimed innovation is in how the excitation condition is selected, corrected, and re-applied based on sample response.
That means the invention works as a supporting layer between raw fluorescence hardware and final concentration reporting. Its role is to keep the measurement usable across variable water conditions.
The patent also describes an embedded deployment context, including processor, FPGA, optical modules, and remote communication interfaces. In that broader system context, Ethernet can be provided through WIZnet W5500. Here, WIZnet does not serve as the sensing core. Instead, it functions as a practical communication component for wired networking, remote monitoring, configuration, or field deployment support. The reason to mention WIZnet is structural: it gives the sensing system a stable Ethernet path in environments where wired communication is preferred over wireless.
Architecture / Design Considerations
The main design choice is a shift from fixed excitation to adaptive excitation. This adds complexity, but it addresses a real weakness of many optical sensing systems: the sample environment changes, while the detector setting often does not.
The most failure-sensitive point in this architecture is the transition from pre-scan response to strategy decision. If the initial fluorescence response is distorted by noise, temperature, or an unusual sample condition, the model may recommend an unsuitable excitation plan. Once that happens, the rest of the measurement flow inherits the error. In other words, the adaptive loop becomes most valuable when its first judgment is reliable.
Another important choice is the inclusion of temperature compensation. In low-level fluorescence detection, temperature is not just a background detail. It can change optical response enough to distort concentration estimates. That is why the patent treats temperature correction as part of the core control loop rather than an optional add-on.
The FPGA-based implementation also suggests that timing precision and repeatable LED control matter. The system is trying to make fine-grained optical adjustments, so simple on/off illumination is not enough.
Possible Implications
If implemented well, this approach could make fluorescence-based Cu2+ sensing more stable in real field conditions where water samples do not behave consistently. It may be particularly useful for monitoring systems that must handle several water types without manual optical retuning each time.
More broadly, the patent reflects a larger engineering pattern: the sensing chemistry may remain mostly the same, while intelligence moves into control logic, compensation, and operating-condition selection. The hardware still matters, but more of the system’s value now comes from how intelligently that hardware is driven.
Conclusion
This patent proposes an adaptive control architecture for fluorescence-based Cu2+ detection in water. Its key contribution is not simply adding machine learning, but using early sample response to choose and weight excitation conditions before performing the main measurement.
The result is a system that behaves less like a fixed detector and more like a measurement instrument that first learns the sample, then decides how to test it. That is the core idea behind the invention and the clearest difference from more conventional fluorescence detection designs.

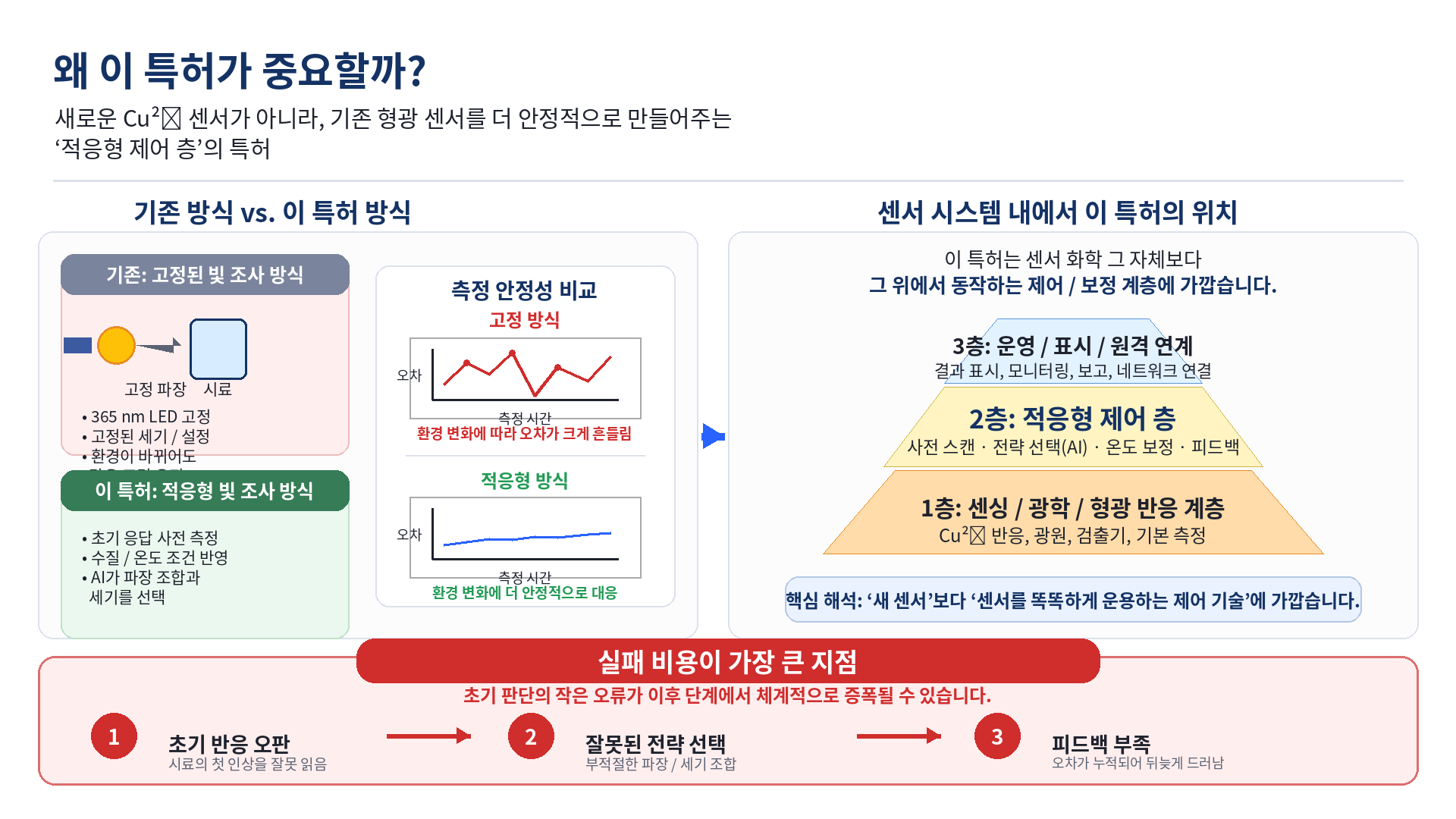

전체 개요
이 특허는 얼핏 보면 “구리 이온을 형광으로 측정하는 기술”처럼 보이지만, 실제 핵심은 거기에만 있지 않습니다. 진짜 포인트는 형광 검출 조건을 시료 상태에 맞게 바꾸는 적응형 제어 구조입니다.
쉽게 말하면, 기존 방식은 대체로 이런 식입니다.
- “이 파장으로 비추면 잘 보이겠지”
- “이 세기로 켜면 되겠지”
- “이 보정식이면 여러 샘플에 대충 통하겠지”
하지만 현실의 물 시료는 그렇게 순순하지 않습니다. 지표수, 폐수, 음용수, 지하수는 배경 형광도 다르고, 탁도도 다르고, 유기물과 염류 조성도 다르고, 온도도 다릅니다. 그래서 같은 Cu2+ 농도라도 측정 반응은 달라질 수 있습니다.
이 특허는 바로 그 문제를 다룹니다.
즉, 처음부터 하나의 고정된 측정 조건을 믿지 않고, 먼저 현재 시료가 어떤 반응을 보이는지 살짝 읽어본 뒤, 그 결과를 바탕으로 여기 파장과 세기를 다시 조절하는 구조입니다.
이 점이 발표에서 가장 먼저 잡혀야 할 핵심입니다.
이 특허는 “더 좋은 형광 센서”를 말하는 것이 아니라,
형광 센서를 더 덜 틀리게 운용하는 방법을 말하는 특허에 가깝습니다.
문제의식과 기술적 맥락 재구성
형광 검출은 민감하고 빠르다는 장점이 있습니다. 하지만 동시에 주변 조건에 매우 예민합니다.
빛을 비추고, 시료가 반응하고, 그 반응을 광학적으로 읽는 구조이기 때문에 다음 요소들이 결과를 쉽게 흔듭니다.
- 시료 자체의 배경 형광
- 탁도에 따른 광 산란
- 자연 유기물에 의한 간섭
- 염류나 기타 화학 조성 차이
- 온도 변화
- 광원 출력 편차
즉, 형광 검출은 본질적으로 **“예민한 기술”**입니다.
예민하다는 건 잘 쓰면 좋지만, 환경이 조금만 달라져도 결과가 흔들린다는 뜻이기도 합니다.
기존 접근은 보통 다음 둘 중 하나였습니다.
- 고정 파장 기반 측정
- 미리 정한 파장 하나 또는 소수 파장으로 조사
- 동일 조건 반복
- 구현은 단순하지만 환경 변화에 약함
- 샘플 종류별 별도 보정
- 수질별로 다른 보정식 준비
- 어느 정도 대응 가능
- 하지만 시료 종류가 많아질수록 관리가 복잡해짐
이 특허는 여기서 한 걸음 더 갑니다.
- 먼저 시료의 초기 반응을 읽고
- 그 반응을 모델에 넣어
- 현재 시료에 맞는 여기 전략을 계산하고
- 필요하면 측정 후 다시 보정합니다
즉, 고정 파라미터 시스템이 아니라 운영 중에 조건을 다시 맞추는 폐루프 계측 시스템입니다.
기술 흐름 설명
이 특허의 동작은 크게 6단계로 정리하면 이해하기 쉽습니다.
1) 시료 맥락 파악
먼저 시스템은 현재 시료가 어떤 종류의 물인지, 현재 온도가 어떤지 같은 기본 정보를 설정합니다.
특허 문맥상 여기에는 다음과 같은 범주가 들어갑니다.
- 지표수
- 산업 폐수
- 음용수
- 지하수 등
이 단계는 단순한 분류처럼 보이지만 중요합니다.
왜냐하면 수질 타입은 이후 모델이 “어떤 배경 잡음을 예상해야 하는지”를 판단하는 데 도움이 되기 때문입니다.
쉽게 말해,
물 샘플의 출신 배경을 먼저 아는 단계입니다.
2) 사전 여기(Pre-excitation) 스캔
이 단계가 이 특허를 이해하는 첫 번째 핵심입니다.
본 측정을 바로 하는 게 아니라, 먼저 여러 좁은 대역 LED를 순차적으로 비춰 보면서 시료의 초기 형광 응답값 F_init를 얻습니다.
여기서 중요한 건:
- 이건 아직 최종 측정이 아님
- 본 게임 전에 시료 반응을 탐색하는 단계임
- 일종의 “광학 성향 테스트”임
사람이 새로운 악기를 연주하기 전에 음을 한 번 맞춰보는 것과 비슷합니다.
처음부터 곡을 연주하는 게 아니라, 먼저 현재 상태를 확인하는 것입니다.
이 F_init는 이후 모든 전략 결정의 출발점이 됩니다.
3) 전략 선택 모델 추론
다음 단계에서는 초기 응답값 F_init, 온도 T, 수질 타입 WQ 같은 입력을 기반으로 모델이 최적의 여기 전략을 계산합니다. 특허는 XGBoost를 사용한다고 설명합니다.
출력은 대략 이런 형태입니다.
- 어떤 파장들을 사용할지
- 각 파장을 얼마나 강하게 쓸지
- 어떤 조합이 현재 시료에 더 적합한지
이 특허가 말하는 건 “최적 파장 1개 찾기”가 아닙니다
오히려 더 가까운 표현은 이것입니다.
“현재 시료에 대해 어떤 파장 조합이 가장 덜 망가지는 선택인지 계산한다.”
즉, 하나의 절대적 정답 파장을 찾는 게 아니라,
시료 상태에 맞는 상대적으로 유리한 운용 조건을 계산하는 구조입니다.
이게 기존 고정 파장 방식과의 가장 큰 차이입니다.
4) 적응형 여기 수행
모델이 전략을 정하면, FPGA와 LED 어레이가 실제로 그 전략을 실행합니다.
여기서 LED는 여러 파장을 가지며, 각 LED는 다른 세기 또는 가중치로 구동될 수 있습니다.
즉, 단순히 “이 LED 켜기”가 아니라
- 365nm는 강하게
- 380nm는 약하게
- 410nm는 보조적으로
같은 방식으로 가중치 기반 다중 파장 여기가 가능합니다.
이 개념이 왜 중요하냐면, 실제 시료는 단일 파장에 예쁘게 반응하지 않는 경우가 많기 때문입니다. 특정 배경 형광은 어떤 파장에서 더 강하게 튀고, 어떤 타깃 반응은 다른 파장에서 더 잘 보일 수 있습니다.
따라서 이 특허는 형광 응답을 얻는 방식을 “하나의 광학 버튼”이 아니라,
여러 파장을 섞어 만드는 조절 가능한 조명 레시피로 봅니다.
5) 형광 측정 및 농도 환산
그다음에는 PMT 또는 CMOS 같은 검출부가 형광 신호를 읽고, 이를 Cu2+ 농도로 환산합니다.
여기서 중요한 점은, 측정 자체는 비교적 익숙한 형광 검출 구조에 가깝다는 것입니다.
즉, 이 특허의 혁신은 “형광 측정이라는 현상” 자체보다, 그 형광 측정을 어떤 조건으로 수행할지 결정하는 앞단과 뒷단의 제어 구조에 더 가깝습니다.
가운데 측정값 자체보다,
그 측정값이 덜 흔들리도록 앞뒤에서 조건을 조정하는 구조가 핵심입니다.
6) 편차 판단 및 보정
마지막 단계에서는 측정 결과가 기대값과 얼마나 차이나는지 확인합니다.
특허는 여기서 두 가지 관점을 둡니다.
- 상대오차
- 절대오차
이 구분은 생각보다 중요합니다.
농도가 충분히 큰 경우에는 상대오차가 유용합니다. 하지만 ppb 같은 아주 낮은 농도에서는 미세한 흔들림이 상대적으로 과장될 수 있습니다. 그래서 특허는 저농도 영역에서는 절대오차 판단도 별도로 고려합니다.
그 결과, 시스템은 다음 두 가지 반응을 할 수 있습니다.
- 여기 조건 다시 조정
- 온도 보상 수행
즉, 측정하고 끝나는 것이 아니라
틀어졌으면 다시 맞춘다는 구조입니다.
왜 이런 구조가 나왔는지에 대한 해설
이 특허의 구조를 한 문장으로 요약하면 이렇습니다.
“시료가 달라지는데 측정 조건이 고정이면, 결국 결과가 흔들린다.”
이 문제를 해결하기 위해 특허는 측정 구조를 다음처럼 바꿉니다.
- 측정 전에 시료 반응을 먼저 본다
- 그 반응에 따라 여기 전략을 정한다
- 측정 후 편차가 크면 다시 조정한다
즉, 측정기가 시료에 일부 적응하는 구조입니다.
기존 접근과 비교해 보면:
기존 접근
- 측정 조건이 기준
- 시료는 그 기준에 맞아야 함
이 특허의 접근
- 시료 반응을 먼저 관찰
- 측정 조건을 시료 쪽으로 조정
이 차이가 바로 본문에 반드시 살아 있어야 하는 핵심 논지입니다.
설계 선택의 배경, 제약 조건, 대안 가능성
1. 왜 XGBoost 같은 모델을 쓰는가
이 문제는 단순 공식 하나로 풀기 어렵습니다.
입력 조건이 많고, 시료 종류도 다양하며, 형광 반응이 선형적이지 않을 수 있기 때문입니다.
그래서 특허는 경험적 데이터 기반으로
“이런 초기 반응과 온도, 수질 조건이면 어떤 여기 전략이 적절한가”를 학습시키는 쪽을 택한 것으로 보입니다.
이건 매우 현대적인 선택입니다. 다만 대가도 있습니다.
- 데이터 품질이 나쁘면 모델이 흔들림
- 훈련 범위를 벗어난 시료에서 오판 가능
- 설명 가능성이나 검증 부담 증가
즉, 적응성을 얻는 대신 검증 난이도를 떠안는 선택입니다.
2. 왜 다중 파장과 가중치 제어를 쓰는가
이 부분은 아주 쉽게 설명할 수 있습니다.
하나의 손전등만으로는 물체의 표면 상태를 다 파악하기 어렵습니다.
빛 색과 각도를 바꾸면 보이는 정보가 달라집니다.
이 특허도 비슷합니다.
- 어떤 파장은 타깃 반응을 더 잘 드러내고
- 어떤 파장은 배경 간섭을 더 키우고
- 어떤 파장은 보조적인 역할만 할 수 있습니다
따라서 단일 파장보다 여러 파장을 비율 있게 섞는 방식이 더 유연한 해법이 됩니다.
3. 왜 FPGA를 넣는가
FPGA는 여기서 고급스러워 보이기 위해 들어간 게 아닙니다.
여러 LED 채널을 정밀하게, 빠르게, 반복성 있게 제어하려면 FPGA가 유리합니다.
특히 필요한 작업은 다음과 같습니다.
- 다중 채널 LED 제어
- PWM 기반 세기 조절
- 빠른 전환
- 반복 측정 시 타이밍 일관성 확보
따라서 FPGA는 이 시스템에서 장식품이 아니라
적응형 여기 전략을 실제 광학 동작으로 구현하는 실행 엔진입니다.
4. 왜 온도 보상이 핵심인가
형광 기반 측정에서 온도는 종종 조용한 파괴자입니다.
눈에 잘 띄지 않지만, 광원 특성이나 시료 반응을 미묘하게 흔들 수 있습니다.
특히 저농도 측정에서는 이 미묘한 흔들림이 무시할 수 없는 수준이 됩니다.
그래서 온도 보상은 부가 기능이 아니라 정량 안정성을 지키는 핵심 보호 장치로 봐야 합니다.
생소한 개념에 대한 풀어쓴 설명
Pre-excitation
본 측정 전에 시료 성향을 먼저 읽는 예비 조사 단계입니다.
쉽게 말해 “이 샘플이 어떤 빛에 어떻게 반응하는지 미리 떠보는 절차”입니다.
Weighted multi-band excitation
여러 파장을 동시에 또는 순차적으로 쓰되, 각 파장에 다른 비중을 줍니다.
즉, 모든 LED를 똑같이 켜는 게 아니라, 현재 시료에 맞게 광학 조명 레시피를 다르게 짜는 방식입니다.
Relative error / Absolute error
- 상대오차: 기준값 대비 얼마나 비율상 차이가 나는지
- 절대오차: 숫자 자체가 얼마나 차이 나는지
저농도에서는 상대오차가 과장될 수 있으므로 절대오차 판단이 중요할 수 있습니다.
Adaptive loop
한 번 정한 설정을 끝까지 밀어붙이지 않고, 측정 결과를 보고 다시 조정하는 구조입니다.
즉, “측정 후 피드백이 들어오는 시스템”입니다.
시스템 구성 및 선택지 해석
특허를 시스템 관점에서 다시 보면, 이 구조는 크게 네 층으로 나눌 수 있습니다.
1. 광학 입력 층
- LED 어레이
- 광학 경로
- 사전 여기 및 본 여기 수행
2. 신호 획득 층
- PMT/CMOS
- 형광 응답 읽기
- 디지털화
3. 판단 및 제어 층
- XGBoost 전략 라이브러리
- 편차 판단
- 온도 보상
- FPGA 제어
4. 운영 및 통신 층
- 임베디드 프로세서
- 데이터 보고
- 원격 관리
- OTA나 네트워크 연계
여기서 통신 계층의 예시로 WIZnet W5500 기반 Ethernet이 등장합니다.
이건 센싱의 본질을 바꾸는 부품은 아니지만, 현장형 장비로 배치할 때는 꽤 중요합니다.
쉽게 말하면:
- 측정 성능을 직접 만드는 건 광학/판단 구조
- 그 장비를 현장에서 운용 가능한 제품으로 만드는 건 통신/운영 구조
W5500은 후자에 속합니다.
즉, 센싱 코어가 아니라 운영 가능성을 높이는 유선 연결 수단입니다.
내부 관점에서의 시사점
이 특허를 Cu2+ 검출 특허로만 보면 좁게 읽게 됩니다.
더 중요한 관점은 이것이 **“적응형 광학 계측 운영 프레임워크”**라는 점입니다.
즉, 구조적으로 보면 다음과 같은 일반화가 가능합니다.
- 사전 스캔
- 초기 반응 추출
- 모델 기반 여기 전략 결정
- 측정
- 오차 기반 재조정
이 흐름은 Cu2+에만 국한되지 않을 수 있습니다.
다른 형광 기반 분석이나, 배경 간섭이 큰 광학 검출 문제에도 유사 구조가 적용될 여지가 있습니다. 추론임.
실패 비용이 가장 큰 판단 지점
이 특허에서 실패 비용이 가장 큰 구간은 다음 연결부로 보입니다.
초기 형광 응답 취득 → 전략 모델 판단 → 실제 여기 조건 반영
왜냐하면 이 구간에서 한 번 잘못 판단하면, 그 뒤의 측정은 매우 정교하게 잘못될 수 있기 때문입니다.
예를 들면:
- 초기 스캔 신호가 잡음에 오염됨
- 수질 타입 분류가 잘못됨
- 온도 영향이 충분히 제거되지 않음
- 모델이 잘못된 파장 조합을 추천함
이 경우 시스템은 오히려 “적응형”이라는 이름 아래
확신을 가지고 잘못된 조건을 선택하는 구조가 될 수 있습니다.
그래서 이 특허에서 편차 판단과 재최적화 루프는 옵션이 아니라, 적응형 구조의 부작용을 제어하는 안전장치라고 읽는 것이 타당합니다. 추론임.
왜 이 설계가 보조 수단으로 위치하는가
이 특허는 새로운 화학적 검출 원리를 완전히 대체하는 발명이기보다,
기존 형광 기반 Cu2+ 검출을 더 안정적으로 운용하게 만드는 보조 계층에 가깝습니다.
즉:
- 형광 프로브 또는 화학 반응 자체가 주체
- 이 특허의 적응형 제어 구조는 그 반응을 더 잘 읽게 하는 보조 시스템
이 점은 중요합니다.
왜냐하면 발표에서 이 특허를 “검출 원리의 완전한 혁신”처럼 과장하면 구조를 잘못 읽게 되기 때문입니다.
정확한 표현은 다음과 같습니다.
이 특허는 형광 검출 원리 자체를 뒤집기보다,
그 원리가 실제 환경에서 덜 흔들리도록 운영 조건을 적응적으로 조정하는 기술입니다.
특정 구성요소 제거 시 시스템 성격 변화
이 부분은 발표에서 매우 유용합니다.
구조를 설명할 때 “이게 없으면 뭐가 달라지나?”를 말해주면 청중이 훨씬 빨리 이해합니다.
1. 전략 모델 제거
그러면 시스템은 다시 고정 파장 또는 단순 룰 기반 장비에 가까워집니다.
즉, 적응형 성격이 크게 약화됩니다.
2. 사전 여기 단계 제거
시료의 현재 상태를 미리 읽지 못하므로, 여기 전략이 맥락 없이 결정됩니다.
결국 적응형 구조의 핵심 논리가 무너집니다.
3. 온도 보상 제거
특히 저농도 영역에서 장기 안정성과 재현성이 나빠질 수 있습니다.
온도에 의한 드리프트가 누적될 가능성이 있습니다.
4. FPGA 제거
이론상 구현은 가능해도, 빠르고 정밀한 다중 LED 제어 성능이 제한될 수 있습니다.
즉, 실행 계층의 정밀도가 떨어질 가능성이 있습니다. 추론임.
5. Ethernet/W5500 제거
센싱 원리는 유지됩니다.
하지만 원격 모니터링, 유선 네트워크 연계, 현장 유지보수 측면에서 제품화 운영성은 약화될 수 있습니다.
한 줄 정의
이 특허는 시료 상태를 먼저 읽고, 그 시료에 맞게 형광 여기 조건을 다시 짜는 적응형 Cu2+ 검출 시스템입니다.
더 쉬운 비유
이 시스템은 모든 시료에 같은 조명을 비추는 장비가 아니라,
시료를 먼저 보고 조명을 다시 세팅하는 카메라 같은 장비에 가깝습니다.
기술적 의미
핵심은 측정 그 자체보다,
측정 조건을 맥락에 맞게 바꾸는 제어 구조입니다.
실무적 의미
현장 수질이 자주 바뀌는 환경에서,
고정 세팅 기반 형광 계측의 약점을 줄이려는 방향으로 볼 수 있습니다.
FAQ
Q1. 기존 형광 검출 방식과 가장 큰 차이는 무엇인가요?
기존 방식은 보통 미리 정한 파장과 세기로 측정을 수행합니다. 반면 이 특허는 먼저 시료의 초기 반응을 읽고, 그 결과에 따라 여기 파장 조합과 세기를 다시 정합니다. 즉, 측정 조건이 고정이 아니라 시료 의존적으로 바뀐다는 점이 가장 큽니다.
Q2. 왜 사전 여기(pre-excitation) 단계가 중요한가요?
사전 여기는 본 측정 전에 시료의 광학적 성향을 미리 파악하는 단계입니다. 이 값이 이후 전략 모델의 입력이 되기 때문에, 적응형 구조 전체의 출발점 역할을 합니다. 따라서 초기 응답이 부정확하면 뒤 단계 전체가 잘못될 수 있습니다.
Q3. 다중 파장과 가중치 제어는 왜 필요한가요?
시료마다 배경 간섭과 타깃 반응의 강도가 다르기 때문입니다. 하나의 파장만으로는 어떤 시료에서는 잘 보이지만 다른 시료에서는 오히려 간섭이 커질 수 있습니다. 그래서 여러 파장을 서로 다른 비중으로 조합하는 방식이 더 유연합니다.
Q4. 이 시스템에서 핵심 데이터 흐름은 어떻게 되나요?
초기 형광 응답 F_init, 온도 T, 수질 타입 WQ가 모델 입력으로 들어가고, 출력으로 최적 파장 조합과 가중치가 나옵니다. 그 전략이 LED 제어에 반영되고, 측정 형광값은 다시 농도 계산과 편차 판단으로 이어집니다. 즉, 입력-판단-실행-재평가의 폐루프 구조입니다.
Q5. 실패 비용이 가장 큰 지점은 어디인가요?
초기 스캔 결과를 바탕으로 모델이 여기 전략을 선택하는 구간입니다. 여기서 틀리면 이후 측정은 정밀하게 잘못될 수 있습니다. 그래서 이 특허의 편차 판단과 재최적화 루프는 핵심 보호 장치로 읽는 것이 타당합니다. 추론임.
Q6. WIZnet W5500은 이 시스템에서 어떤 역할인가요?
W5500은 센싱 코어가 아니라 Ethernet 기반 운영 통신 계층의 예시입니다. 즉, 원격 모니터링, 데이터 전송, 유지보수 등 현장형 장비 운용성을 높이는 역할입니다. 측정 원리를 만드는 부품은 아니지만, 실제 제품화에서는 실무적으로 중요할 수 있습니다.
Q7. 이 특허를 더 넓게 보면 어떤 의미가 있나요?
Cu2+ 검출 특허이면서도, 구조적으로는 적응형 광학 계측 프레임워크로 읽을 수 있습니다. 사전 반응 측정, 모델 기반 조건 설정, 피드백 보정이라는 패턴은 다른 광학 센싱 분야에도 확장될 여지가 있습니다. 추론임.
