How to Use W5500 EtherClick with Gecko SDK on Silicon Labs Platforms?

Summary

Silicon Labs provides an official hardware driver example integrating the WIZnet W5500 Ethernet controller via the ETH WIZ Click (EtherClick) board into the Gecko SDK (GSDK) environment. This project demonstrates how W5500 is connected through SPI using Gecko Platform drivers such as SPIDRV, Sleep Timer, and IO Stream. Notably, although W5500 supports hardware TCP/IP offload, this driver focuses on low-level Ethernet control and does not implement full hardware TCP socket usage within the provided example.

What the Project Does

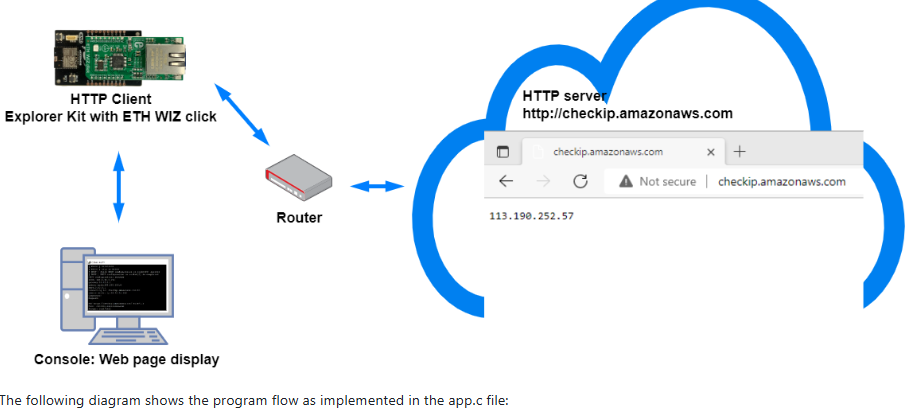

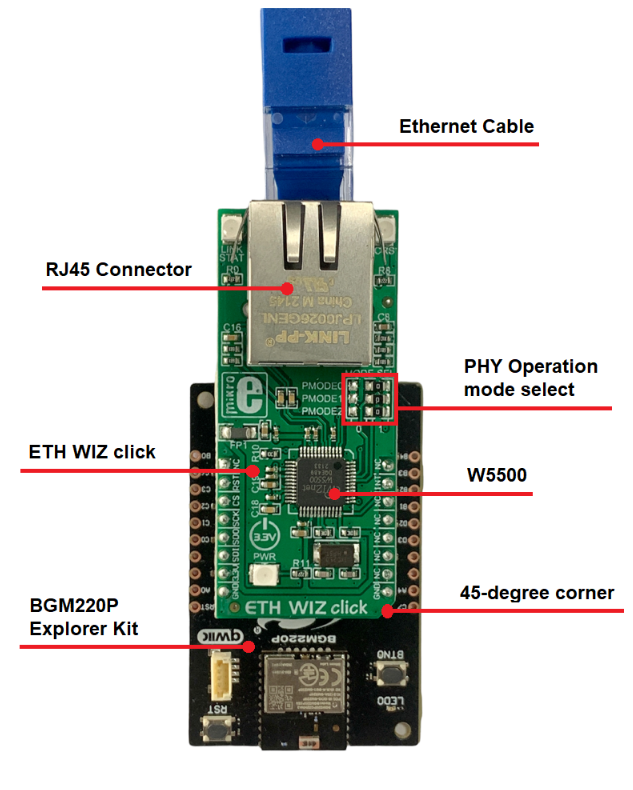

This repository provides a platform driver that enables Silicon Labs MCUs (such as the BGM220P Explorer Kit) to communicate with the W5500 Ethernet controller mounted on a MikroE ETH WIZ Click board.

The system architecture is structured as follows:

MCU (EFR32/BGM series) runs application firmware under Gecko SDK.

SPI (SPIDRV) connects the MCU to W5500.

GPIO lines handle reset and chip-select.

Gecko platform services provide timing, delay, and logging utilities.

The driver abstracts W5500 register access and Ethernet frame handling.

Unlike a full TCP/IP application example, this repository is focused on building a hardware abstraction layer that allows the MCU to control the W5500 at register level. Higher-level networking stacks are not implemented in this example.

The key takeaway is that a major semiconductor vendor (Silicon Labs) officially distributes a reference driver using W5500-based EtherClick hardware within its SDK ecosystem.

Where WIZnet Fits

The exact product used is:

WIZnet W5500 Ethernet Controller
Integrated on: MikroE ETH WIZ Click (EtherClick)

W5500’s architectural role:

SPI-based Ethernet controller

Integrated MAC + PHY

Internal 32 KB buffer

Supports up to 8 independent sockets

Hardware TCP/IP offload capability (not fully utilized here)

In this specific Silicon Labs project:

W5500 acts as an external Ethernet controller

The MCU communicates via SPI using Gecko SPIDRV

The driver configures and accesses W5500 registers

Full hardware TCP socket features are not actively demonstrated in the example

This design is particularly suitable when:

The MCU lacks an internal Ethernet MAC/PHY

Deterministic wired Ethernet is required

Memory constraints make a full software TCP/IP stack undesirable

Stable industrial Ethernet connectivity is preferred over Wi-Fi

Implementation Notes

The repository clearly integrates W5500 into Gecko SDK components.

1. Binding W5500 to Gecko SPIDRV

File:
inc/w5x00_config.h

This line binds the W5500 driver to the SPIDRV instance generated by Gecko’s component system.
It ensures that the driver uses the configured SPI peripheral instance named mikroe inside Simplicity Studio.

Why this matters:
It eliminates the need for a custom SPI HAL and tightly integrates W5500 into the GSDK driver model.

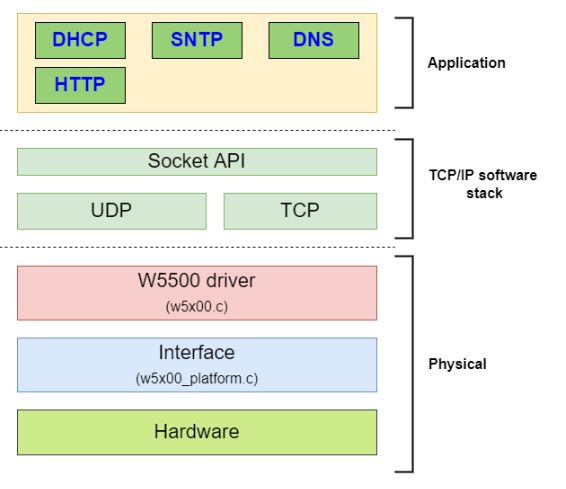

2. Platform Abstraction Layer Using Gecko Services

File:
src/w5x00_platform.c

Examples include:

and timing functions mapped via:

File:
inc/w5x00_platform.h

These show that:

GPIO control is handled by Silicon Labs GPIO driver

SPI transfers use SPIDRV

Delays use Gecko Sleep Timer and microsecond delay services

The W5500 driver is therefore not a standalone library but a properly layered Gecko Platform component.

3. Chip Identification Including W5500

File:
src/w5x00.c

The initialization logic reads chip identification registers and confirms the device type (including W5500). This ensures compatibility across W5x00 family variants.

Important Technical Point: Hardware TCP Not Used

Although W5500 supports:

Hardware TCP/IP stack

Hardware socket management

TCP/UDP offload

This specific Silicon Labs driver does not provide:

High-level TCP client/server examples

HTTP/DHCP application logic

Full socket-based communication samples

Instead, it focuses on:

Register-level control

SPI transport abstraction

Ethernet controller initialization

This makes the repository more of a hardware driver integration example rather than a complete TCP/IP offload demonstration.

For developers expecting ready-to-run TCP server examples using W5500 hardware sockets, additional implementation work is required.

Practical Tips / Pitfalls

Ensure the SPIDRV instance name matches sl_spidrv_mikroe_handle.

Verify SPI mode and clock configuration match W5500 requirements.

Confirm proper reset timing using sl_udelay_wait.

Check chip-select toggling logic if SPI communication fails.

Validate PHY link status before attempting network operations.

Do not assume hardware TCP is automatically enabled—socket configuration must be explicitly implemented.

FAQ

1. Why use W5500 in a Silicon Labs platform instead of internal networking?

Many Silicon Labs MCUs (e.g., BGM/EFR series) do not include an Ethernet MAC/PHY. W5500 provides a complete external Ethernet controller over SPI, reducing firmware complexity compared to implementing a full software TCP/IP stack.

2. How is W5500 connected to the MCU?

Through SPI using Gecko’s SPIDRV component. Chip-select and reset are controlled via GPIO, and timing services are provided by Gecko Sleep Timer APIs.

3. What role does W5500 play in this project?

It acts as an external Ethernet controller. The driver initializes and controls it at register level but does not implement full hardware TCP socket applications.

4. Can beginners follow this project?

Intermediate embedded experience is recommended. Users should understand:

Simplicity Studio component configuration

SPI peripheral setup

GPIO handling

Basic Ethernet controller concepts

5. How does this compare to using LwIP with MAC+PHY?

Using LwIP requires an MCU with built-in Ethernet MAC and an external PHY, plus significant RAM for the TCP/IP stack. W5500 reduces firmware stack requirements by providing integrated MAC/PHY and hardware socket capability. However, in this example, the hardware TCP capability is not fully leveraged.

Source

Silicon Labs Platform Hardware Drivers Repository:
https://github.com/SiliconLabs/platform_hardware_drivers/tree/master/ethernet_w5x00

License: Refer to repository license file.
