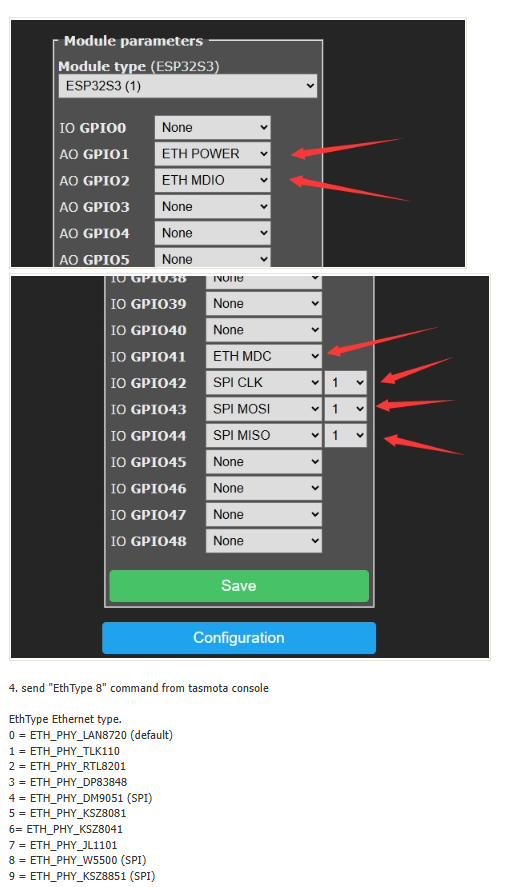

How to Use W5500 Ethernet with Tasmota on KINCONY AG8?

Project Summary (EN)

This project explains how to configure the WIZnet W5500 Ethernet controller in the Tasmota automation platform using the KINCONY AG8 relay controller. With official W5500 support added to Tasmota, Ethernet becomes a first-class networking option, driven by W5500’s large existing user base and proven adoption across many embedded platforms, enabling reliable wired connectivity for building and industrial automation.

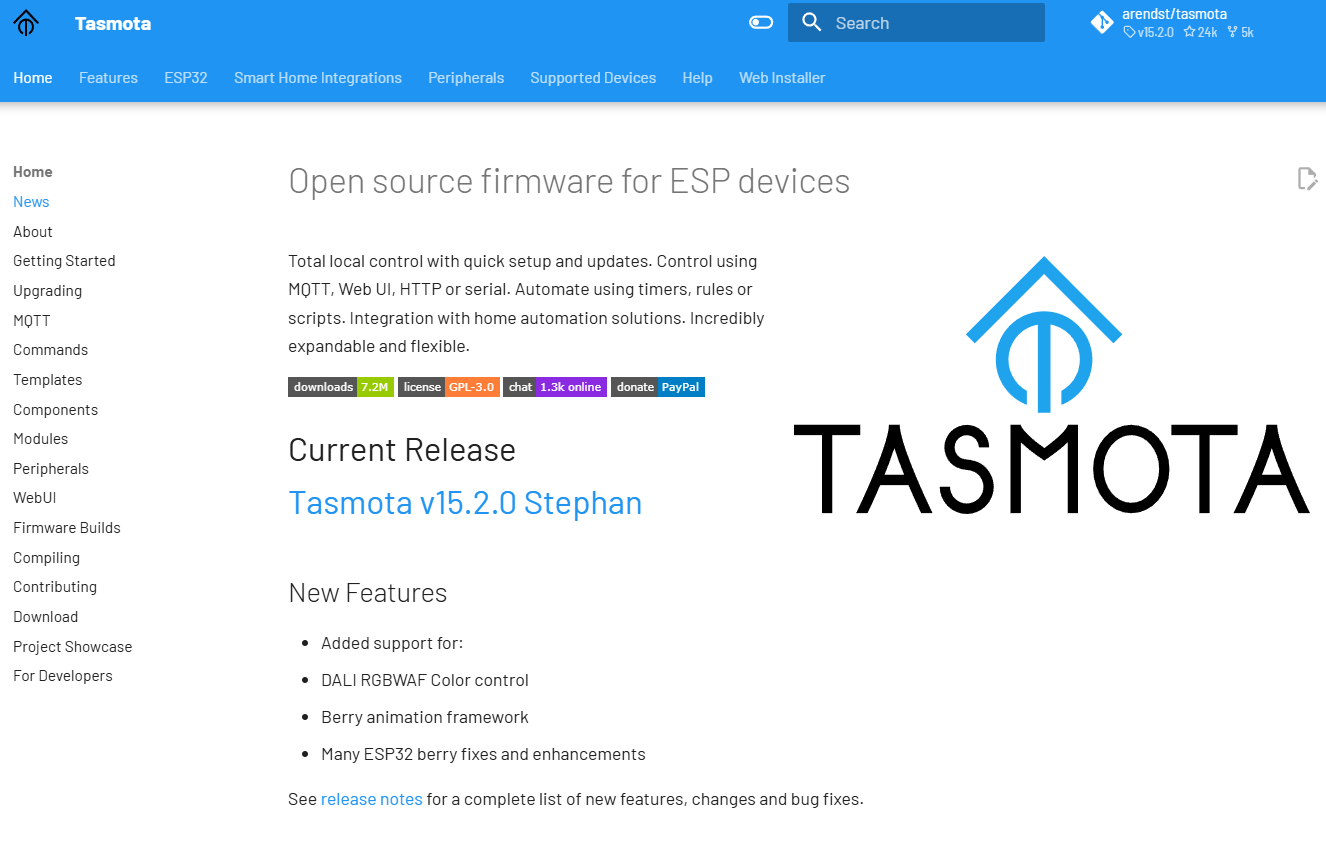

What Is Tasmota and Why It Matters

Tasmota is a widely used open-source automation firmware originally developed for ESP8266 and ESP32 devices. It allows developers and system integrators to deploy automation devices such as relays, switches, and sensors without writing custom firmware from scratch.

The platform provides web-based configuration, native support for MQTT and HTTP, and easy integration with automation systems. Due to these features and its large community, Tasmota has become one of the most widely adopted open-source automation platforms.

Historically, Tasmota has focused on Wi-Fi connectivity. While this is suitable for many home automation use cases, it introduces limitations in long-term, always-on environments due to wireless interference, connection instability, and maintenance overhead.

The Significance of Official W5500 Support in Tasmota

The official inclusion of WIZnet W5500 support represents an important strategic decision for the Tasmota platform.

In Tasmota, the W5500 is used in MACRAW mode, meaning that Tasmota does not rely on the W5500’s internal TCP/IP stack. Instead, the W5500 operates as a raw Ethernet MAC/PHY interface, while the network stack is handled by the MCU and Tasmota firmware.

The reason W5500 was selected as an official Ethernet option is not because of its TCP/IP offloading, but because:

W5500 already has a very large existing user base

It is widely available and well-documented

Many developers are already familiar with its hardware and SPI interface

It has been proven across a wide range of embedded and automation products

From a platform perspective, this lowers the barrier to Ethernet adoption within the Tasmota ecosystem and maximizes compatibility with existing hardware designs.

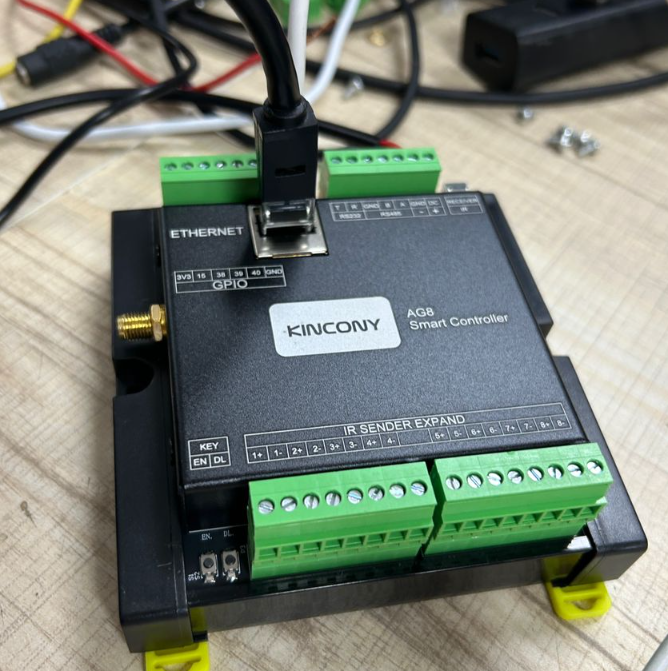

KINCONY AG8: Industrial Hardware Context

The KINCONY AG8 is an industrial-grade relay controller designed for building and automation applications. The device physically integrates the WIZnet W5500 Ethernet controller and is intended for continuous operation in fixed installations.

KINCONY has published an official guide describing how to enable and configure W5500 Ethernet support in Tasmota on the AG8 platform. This confirms that the Ethernet-based architecture is not experimental, but validated by the manufacturer for real-world deployment.

Why W5500 Is a Practical Choice for Tasmota Ethernet

In this project, W5500 should be understood as a practical and ecosystem-driven choice, rather than a feature-driven one.

Key reasons include:

Broad adoption across the embedded community

Stable and well-understood SPI-based Ethernet interface

Long-term availability and supply stability

Existing Tasmota user demand for wired Ethernet solutions

By selecting W5500, Tasmota can introduce Ethernet support without fragmenting its ecosystem or requiring users to adopt unfamiliar hardware.

FAQ (EN)

Q: What is Tasmota mainly used for?
A: Tasmota is used to control relays, switches, and sensors using MQTT, HTTP, and web-based interfaces.

Q: Does Tasmota use the W5500 hardware TCP/IP stack?
A: No. In Tasmota, the W5500 is used in MACRAW mode, and the TCP/IP stack is handled by the MCU and Tasmota firmware.

Q: Why was W5500 selected as an official Ethernet option in Tasmota?
A: W5500 was selected because of its large existing user base, proven adoption, wide availability, and familiarity within the embedded developer community.

W5500을 사용해 Tasmota에서 KINCONY AG8 이더넷을 구성하는 방법

프로젝트 요약 (KR)

이 프로젝트는 KINCONY AG8 릴레이 컨트롤러를 기반으로 Tasmota 오토메이션 플랫폼에서 WIZnet W5500 이더넷 컨트롤러를 설정하는 방법을 설명합니다. W5500이 Tasmota에 정식 이더넷 옵션으로 추가된 배경에는 하드웨어 기능보다는, 이미 검증된 대규모 사용자층과 폭넓은 생태계가 있으며, 이를 통해 빌딩 및 산업 자동화에 적합한 유선 이더넷 연결을 구현합니다.

Tasmota란 무엇이며 왜 중요한가

Tasmota는 ESP8266 및 ESP32 기반 디바이스를 위해 개발된 대표적인 오픈소스 오토메이션 펌웨어입니다. 릴레이, 스위치, 센서와 같은 자동화 장치를 커스텀 펌웨어 개발 없이 빠르게 구축할 수 있도록 설계되었습니다.

웹 기반 설정, MQTT 및 HTTP 기본 지원, 그리고 방대한 사용자 커뮤니티를 바탕으로 Tasmota는 가장 널리 사용되는 자동화 플랫폼 중 하나로 자리 잡았습니다.

다만 기존에는 Wi-Fi 중심 구조였기 때문에, 무선 간섭, 연결 안정성, 장시간 운용 측면에서 산업 환경에는 한계가 존재했습니다.

Tasmota에서 W5500 공식 지원의 실제 의미

Tasmota에서 WIZnet W5500이 공식적으로 지원된 것은 중요한 전략적 선택입니다.

Tasmota에서는 W5500을 MACRAW 모드로 사용하며, 이는 W5500 내부의 TCP/IP 스택을 사용하는 구조가 아닙니다. 네트워크 스택은 MCU와 Tasmota 펌웨어가 처리하고, W5500은 이더넷 MAC/PHY 역할을 수행합니다.

그럼에도 불구하고 W5500이 공식 옵션으로 채택된 이유는 다음과 같습니다.

이미 매우 많은 사용자층을 확보한 이더넷 컨트롤러

안정적이고 널리 검증된 SPI 기반 인터페이스

풍부한 문서와 레퍼런스 디자인

기존 Tasmota 사용자들의 명확한 Ethernet 수요

즉, 기술적 스펙보다는 생태계의 성숙도와 현실적인 채택 가능성이 핵심 이유입니다.

KINCONY AG8: 산업용 하드웨어 맥락

KINCONY AG8은 빌딩 및 자동화 시스템을 위해 설계된 산업용 릴레이 컨트롤러입니다. 해당 장비에는 WIZnet W5500 이더넷 컨트롤러가 실제로 내장되어 있으며, 고정 설치 및 장시간 연속 운용을 전제로 설계되었습니다.

KINCONY는 AG8에서 Tasmota와 W5500 이더넷을 설정하는 공식 가이드를 제공하고 있으며, 이는 본 구조가 실험적인 접근이 아니라 실제 현장 적용을 전제로 한 설계임을 보여줍니다.

Tasmota 이더넷 옵션으로서 W5500의 실질적 가치

이 프로젝트에서 W5500은 “기능적으로 뛰어나서” 선택된 부품이 아니라, 이미 널리 사용되고 검증된 이더넷 컨트롤러라는 점에서 선택되었습니다.

기존 설계에 쉽게 적용 가능

사용자와 개발자 모두에게 익숙한 구성

장기 공급과 유지보수 측면에서 유리

이러한 요소는 오픈소스 플랫폼이 산업·빌딩 자동화 영역으로 확장될 때 매우 중요한 판단 기준이 됩니다.

FAQ (KR)

Q: Tasmota는 주로 어디에 사용되나요?
A: Tasmota는 MQTT, HTTP, 웹 인터페이스를 통해 릴레이, 스위치, 센서를 제어하는 데 사용됩니다.

Q: Tasmota에서 W5500의 TCP/IP 스택을 사용하나요?
A: 아닙니다. Tasmota에서는 W5500을 MACRAW 모드로 사용하며, TCP/IP 처리는 MCU와 펌웨어에서 수행합니다.

Q: 그럼에도 W5500이 선택된 이유는 무엇인가요?
A: W5500은 이미 많은 사용자층과 검증된 적용 사례를 갖고 있어, Tasmota 생태계에 가장 현실적으로 도입 가능한 이더넷 옵션이었기 때문입니다.
