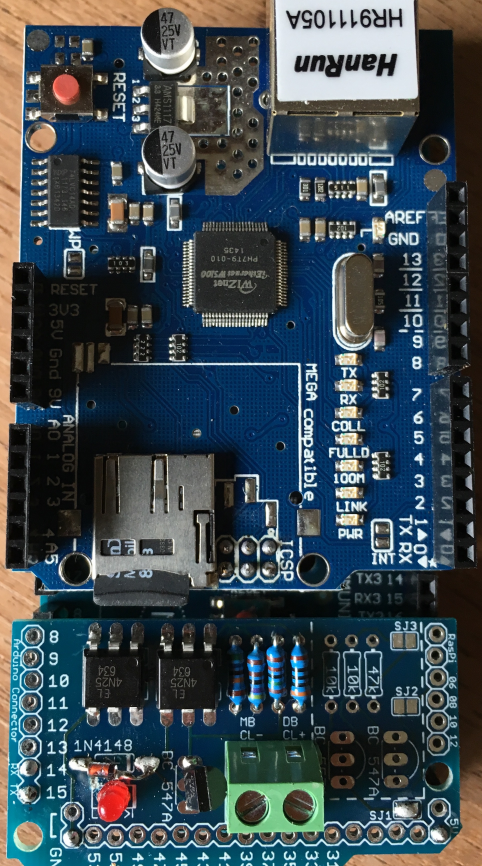

Arduino - Arduino Ethernet Shield
x 1
How to Interface Boiler BSB/LPB/PPS Buses to Ethernet Networks?
Summary
This class of projects converts proprietary boiler communication buses (BSB, LPB, PPS) into IP-based interfaces using microcontrollers with Ethernet connectivity. The goal is to expose internal HVAC data and control points over a network. In such architectures, a WIZnet controller like W5500 serves as a hardware TCP/IP offload engine, enabling stable and deterministic Ethernet communication without burdening the MCU.
What the Project Does
BSB (Boiler System Bus), LPB (Local Process Bus), and PPS (Point-to-Point Signal) are communication protocols used by heating systems—primarily in European boilers and heat pumps—to connect internal modules such as controllers, sensors, and user interfaces.
These buses are:
- Proprietary and undocumented or partially reverse-engineered
- Low-speed, timing-sensitive serial communication lines
- Designed for closed, internal system use—not external integration
A typical LAN bridge project performs three core functions:
- Physical interfacing
Connects to the boiler bus using appropriate electrical adaptation (voltage level shifting, bus transceivers) - Protocol decoding
Interprets raw bus frames into structured parameters such as:- Flow temperature
- Burner status
- Error codes
- Setpoints
- Network exposure
Publishes this data over Ethernet via:- Web interfaces (HTTP)
- APIs for automation systems
- Logging or monitoring endpoints
The result is a system where a traditionally closed heating device becomes accessible like a standard networked IoT device.
Where WIZnet Fits
Its role is clear:
- Acts as the network transport layer
- Offloads TCP/IP processing from the MCU
- Handles socket-level communication independently
Why W5500 is a strong fit here
Boiler bus decoding and control logic impose constraints:
- Strict timing requirements for bus communication
- Continuous operation (24/7)
- Limited MCU resources (e.g., Arduino Mega class devices)
W5500 directly addresses these:
- Hardware TCP/IP offload → frees CPU for protocol decoding
- Deterministic Ethernet latency → avoids jitter affecting control logic
- Internal buffering → reduces risk of data loss during bursts
In short, it allows the system to behave like a stable embedded gateway rather than a best-effort IoT node.
Implementation Notes
This repository snapshot does not explicitly expose WIZnet-specific configuration details. Therefore, the architecture is best understood at a system level:
- The MCU runs two tightly coupled loops:
- Bus communication (time-critical)
- Network serving (event-driven)
- Without hardware offload, the network stack can interfere with bus timing
- With a controller like W5500:
- Networking becomes asynchronous and isolated
- The MCU handles only high-level socket events
This separation is particularly valuable in HVAC systems where missed bus timing can lead to incorrect readings or control instability.
Practical Tips / Pitfalls
- BSB/LPB signals are not directly MCU-safe—use proper electrical interfacing
- Avoid blocking operations in firmware; bus timing must remain consistent
- Use static IP for reliable integration with automation systems
- Ensure proper grounding to prevent noise from pumps and relays
- Ethernet cabling is more robust than Wi-Fi in boiler room environments
- Plan for watchdog recovery in case of bus or network lockups
- Consider EMI shielding for SPI lines when using external Ethernet controllers
FAQ
Q: Why convert BSB/LPB/PPS to Ethernet?
A: These buses are closed and not remotely accessible. Ethernet allows integration with modern systems such as dashboards, automation platforms, and remote diagnostics tools.
Q: How does W5500 connect to the system?
A: It interfaces via SPI (MISO, MOSI, SCK, CS) to the MCU, requiring minimal pin usage while providing full Ethernet capability.
Q: What role does Ethernet play in this project?
A: It exposes internal boiler data and control interfaces over IP, enabling monitoring, logging, and remote interaction.
Q: Can beginners follow this project?
A: It requires intermediate knowledge of embedded systems, serial communication, and networking. Hardware interfacing with boiler systems also requires caution.
Q: Why use W5500 instead of Wi-Fi or ENC28J60?
A: W5500 provides hardware TCP/IP offload and stable wired connectivity. Compared to Wi-Fi, it avoids interference and dropouts; compared to ENC28J60, it eliminates the need for a software TCP/IP stack, reducing MCU load.
Why Makers Build BSB/LPB/PPS-to-LAN Bridges (Inferred)
1) Breaking Vendor Isolation
Manufacturers often restrict access to internal data and controls. These projects allow users to bypass proprietary tools and gain direct visibility.
2) Integration with Modern Automation
Home automation systems require IP-based data. Converting legacy buses to Ethernet makes integration straightforward.
3) Remote Monitoring and Control
Users want real-time access to heating performance, error states, and configuration—especially for second homes or distributed systems.
4) Energy Optimization
By logging and analyzing boiler behavior, users can tune efficiency beyond factory defaults.
5) Extending Legacy Equipment Life
Instead of replacing working systems, users add network capability, delaying costly upgrades.
Why Ethernet—and Specifically W5500?
Deterministic Behavior
Heating systems benefit from predictable communication timing. Ethernet provides consistent latency, unlike Wi-Fi.
Environmental Reliability
Boiler rooms are harsh RF environments. Wired Ethernet avoids interference and signal degradation.
MCU Efficiency
W5500 offloads TCP/IP, allowing limited-resource MCUs to focus on real-time bus decoding.
Always-On Stability
These systems run continuously. Ethernet avoids reconnection logic and instability common in wireless systems.
Simplicity and Robustness
Compared to Linux-based gateways:
- Lower power consumption
- Faster startup
- Fewer failure points
W5500 fits this model by providing a compact, self-contained networking solution.
Source

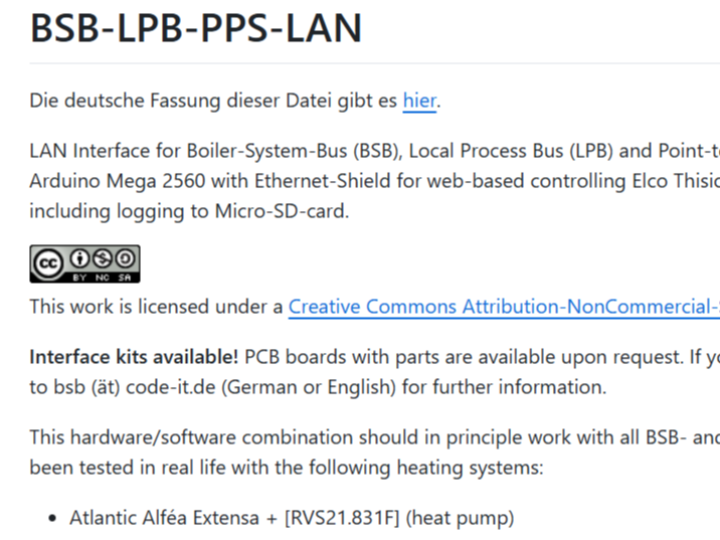

- Original Project: https://github.com/dspinellis/bsb_lan/tree/8b11cb049bb9b9ae3fb72e07e2007a400c96ca50
- License: Refer to repository
