1. 프로젝트 개요

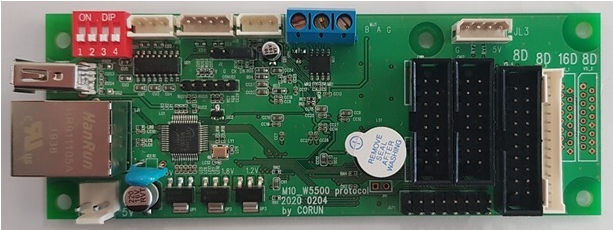

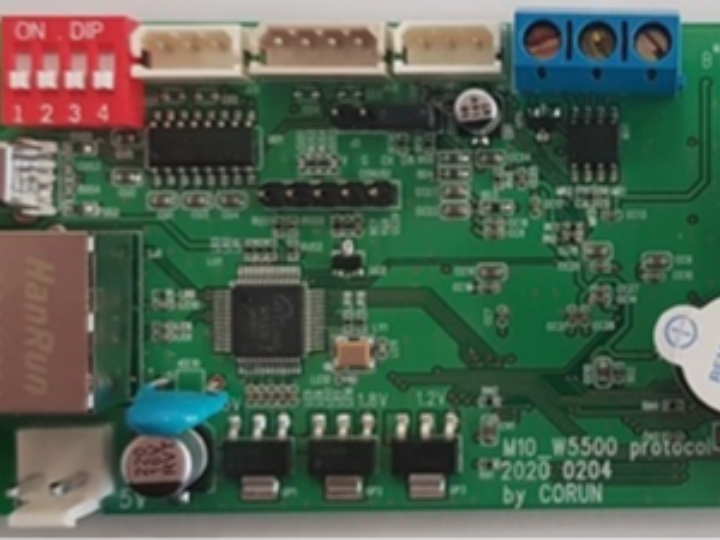

본 프로젝트는 삼성LED사인(SamSung Led Sign)에서 개발한 M10 PROTOCOL 전광판 컨트롤러를 소개합니다. 이 컨트롤러는 다양한 전광판 모듈(Static부터 1/16 Duty까지)을 지원하며, 안정적인 네트워크 통신과 한국어/영어/중국어 다국어 메뉴 시스템을 갖춘 산업용 디스플레이 제어 솔루션입니다.

네트워크 인터페이스로 WIZnet W5500을 사용합니다. 컨트롤러는 PC 또는 모바일 애플리케이션으로부터 LAN을 통해 표시 데이터를 수신하고 이를 LED 모듈로 안정적으로 전달합니다. TCP/IP 처리를 W5500이 하드웨어에서 오프로딩함으로써, 장시간 연속 동작이 필요한 공공·산업용 디스플레이 환경에서도 지연이 예측 가능하고 안정적인 통신을 유지합니다.

2. 하드웨어 사양 (Hardware Specification)

안정적인 이미지 처리와 실시간 데이터 전송을 위해 강력한 임베디드 성능을 제공합니다.

• Main CPU: N32926U1DN (ARM9 Core, 최대 240MHz 동작)
• Memory: * Nand Flash: 2Gbit (256MB) - 넉넉한 폰트 및 이미지 데이터 저장
• SDRAM: 512Mbit (64MB) - 매끄러운 화면 갱신 및 데이터 버퍼링
• External Connection (확장성):
  • LAN: 유선 네트워크 통신 지원(W5500)
  • RS-232 / RS-485: 산업용 시리얼 통신 표준 지원
  • USB: 데이터 업데이트 및 설정용 인터페이스
  • IrDA: 적외선 통신 지원(리모컨 제어 가능)

3. 주요 특징 및 기능 (Key Features)

• 다양한 구동 방식 지원: Static 모듈뿐만 아니라 1/2, 1/4, 1/8, 1/16 Duty 비율의 모듈을 폭넓게 제어할 수 있습니다.
• 7-Color 디스플레이: 다채로운 색상 표현이 가능한 7컬러 전광판 모듈에 최적화되어 있습니다.
• 제어 용량: 2단(Row) x 16열(Column) 구성(16x16 dot 기준)을 기본적으로 지원합니다.
• 다국어 설정 메뉴: 사용자의 편의를 위해 한국어(기본), 영어, 중국어 메뉴 시스템을 탑재하였습니다.
• 부가 기능: 부저(Buzzer) 및 외부 입력 장치와의 연결성이 뛰어납니다.

4. 시스템 구성도 및 활용

M10 컨트롤러는 PC 또는 모바일 앱을 통해 네트워크(LAN/Serial)로 데이터를 전달받아 전광판에 텍스트, 환경 정보, 광고 문구 등을 실시간으로 표출하는 핵심 'Brain' 역할을 수행합니다.

• 산업 현장: 무재해 기록판, 생산 현황판 제어
• 공공 안내: 미세먼지 알리미, 공사장 환경 전광판
• 홍보 매체: 소형 및 대형 광고용 LED 채널 사인

새로운 프로젝트(VAR)인 삼성LED사인(S.L.S)의 "M10 PROTOCOL" 전광판 컨트롤러에 관한 UCC 포스팅 내용입니다. 이전 프로젝트와는 무관하게 해당 링크의 하드웨어 스펙과 특징을 중심으로 정리했습니다.

5. 결론

삼성LED사인의 M10 컨트롤러는 ARM9 기반의 연산 성능과 다양한 외부 통신 규격을 갖춘 신뢰성 높은 시스템입니다. 특히 유선 LAN 통신을 지원하여 원격지에서도 간편하게 전광판 내용을 관리할 수 있는 최적의 환경을 제공합니다.

7️⃣ FAQ

Q. M10 PROTOCOL 전광판 컨트롤러의 핵심 장점은?

A. ARM9 기반 CPU와 대용량 메모리를 바탕으로, 다양한 LED 구동 방식과 산업용 통신 인터페이스를 동시에 지원한다는 점이다.

Q. 어떤 LED 전광판에 사용할 수 있는가?

A. Static부터 1/16 Duty까지 폭넓은 LED 모듈을 지원하며, 7컬러 LED 전광판에도 최적화되어 있다.

Q. 네트워크 기반 관리가 가능한가?

A. 유선 LAN(w5500)을 통해 PC 또는 모바일 앱에서 원격으로 전광판 데이터를 관리할 수 있다.

Q. 산업 현장에 적합한 이유는?

A. RS-232/RS-485 지원, 장시간 연속 운용, 안정적인 메모리 구조로 산업 환경 요구사항을 충족한다.

Q. 해외 프로젝트에도 사용 가능한가?

A. 한국어·영어·중국어 다국어 메뉴를 기본 지원해 해외 설치 및 운영에 적합하다.

Q. 해외 프로젝트이 프로젝트에서 w5500의 구체적인 역할은?
유선 이더넷 전송 계층으로서 제어 및 표시 데이터를 수신하고, 이를 소켓 인터페이스로 펌웨어에 제공합니다.

Q. 왜 이 컨트롤러에w5500을 사용하나요?

W5500은 하드웨어 TCP/IP 오프로딩을 제공하여 MCU 부하를 줄이고, 연속적인 LED 갱신 중에도 안정적인 통신을 보장합니다.

1. Project Overview

This controller is an industrial-grade display control solution that supports a wide range of LED modules (from Static up to 1/16 Duty) and features a stable network communication system alongside a multi-language menu supporting Korean, English, and Chinese.

The system utilizes the WIZnet W5500 as its network interface. The controller receives display data from PC or mobile applications via LAN and reliably transmits it to the LED modules. By offloading TCP/IP processing to the W5500 hardware, the system maintains predictable latency and stable communication—essential for public and industrial display environments that require continuous, long-term operation.

2. Hardware Specification

It provides powerful embedded performance for stable image processing and real-time data transmission.

• Main CPU: N32926U1DN (ARM9 Core, operating at up to 240MHz)
• Memory: * Nand Flash: 2Gbit (256MB) – Sufficient storage for fonts and image data
• SDRAM: 512Mbit (64MB) – Smooth screen updates and data buffering
• External Connection (Scalability):
  • LAN: Supports wired network communication(w5500)
  • RS-232 / RS-485: Supports industrial serial communication standards
  • USB: Interface for data updates and settings
  • IrDA: Supports infrared communication (remote control available)

3. Key Features

• Support for Various Driving Methods: Capable of controlling a wide range of modules, including Static as well as 1/2, 1/4, 1/8, and 1/16 Duty ratios.
• 7-Color Display: Optimized for 7-color LED modules capable of vibrant color expression.
• Control Capacity: Basically supports a configuration of 2 Rows x 16 Columns (based on 16x16 dots).
• Multi-language Setup Menu: Equipped with a menu system in Korean (default), English, and Chinese for user convenience.
• Additional Functions: Excellent connectivity with buzzers and external input devices.

4. System Architecture & Application

The M10 controller acts as the core 'Brain,' receiving data from PCs or mobile apps via network (LAN/Serial) to display text, environmental information, and advertisements on the signage in real-time.

• Industrial Sites: Control of accident-free record boards and production status boards.
• Public Information: Fine dust alerts and construction site environmental signage.
• Promotional Media: Small and large advertising LED channel signs.

5. Conclusion

The M10 controller from SamSung Led Sign is a highly reliable system with ARM9-based computing performance and various external communication standards. In particular, by supporting wired LAN communication, it provides an optimal environment for managing signage content remotely and conveniently.

7. FAQ

Q. What are the core advantages of the M10 PROTOCOL LED sign controller? A. Based on an ARM9-based CPU and high-capacity memory, it simultaneously supports various LED driving methods and industrial communication interfaces.

Q. Which types of LED signs is it compatible with? A. It supports a wide range of LED modules, from Static to 1/16 Duty, and is optimized for 7-color LED signs.

Q. Is network-based management possible? A. Yes, you can remotely manage display data from a PC or mobile app via wired LAN (W5500).

Q. Why is it suitable for industrial sites? A. It meets industrial requirements through RS-232/RS-485 support, long-term continuous operation, and a stable memory structure.

Q. Can it be used for international projects? A. Yes, it is suitable for overseas installation and operation as it provides native multi-language menu support for Korean, English, and Chinese.

Q. What is the specific role of the W5500 in this project? A. As the wired Ethernet transport layer, it receives control and display data and provides it to the firmware via a socket interface.

Q. Why is the W5500 used in this controller? A. The W5500 provides hardware TCP/IP offloading to reduce MCU load, ensuring stable communication even during continuous LED updates.
