📌 Huawei-Modbus-TLS-Server는 무엇인가?

Huawei-Modbus-TLS-Server는 valexi7이 공개한 Huawei EMMA용 Home Assistant 관리 통합이자 리버스 Modbus/TLS 커넥터입니다. EMMA, SUN2000/LUNA, SmartGuard 토폴로지, SmartLogger, SDongle, SCharger의 데이터와 제어를 Home Assistant 장치로 노출하며, FusionSolar 클라우드 의존 없이 로컬 네트워크에서만 동작합니다. 라이선스는 AGPL-3.0입니다.

핵심 답변: EMMA는 Modbus 클라이언트의 접속을 기다리지 않습니다. EMMA가 TCP 클라이언트로서 TLS 소켓을 먼저 열고, 그 위에서 Modbus 슬레이브로 응답합니다. 이 프로젝트는 그 연결을 수락한 뒤 Modbus 마스터가 되는 반대편 구현입니다.

왜 일반 Modbus TCP 서버로는 안 되나?

표준 Modbus TCP에서는 소켓을 여는 쪽이 곧 요청을 보내는 쪽입니다. EMMA는 이 역할을 절반만 뒤집습니다.

• EMMA가 TCP 클라이언트입니다. 설정된 "타사 관리 시스템" 주소의 16100 포트로 TLS 접속을 시도합니다.
• EMMA가 Modbus 슬레이브입니다. 연결이 되면 폴링을 기다립니다.
• 표준 Modbus 트래픽 전에 Huawei 사설 0x41 시작 프레임을 먼저 보냅니다.

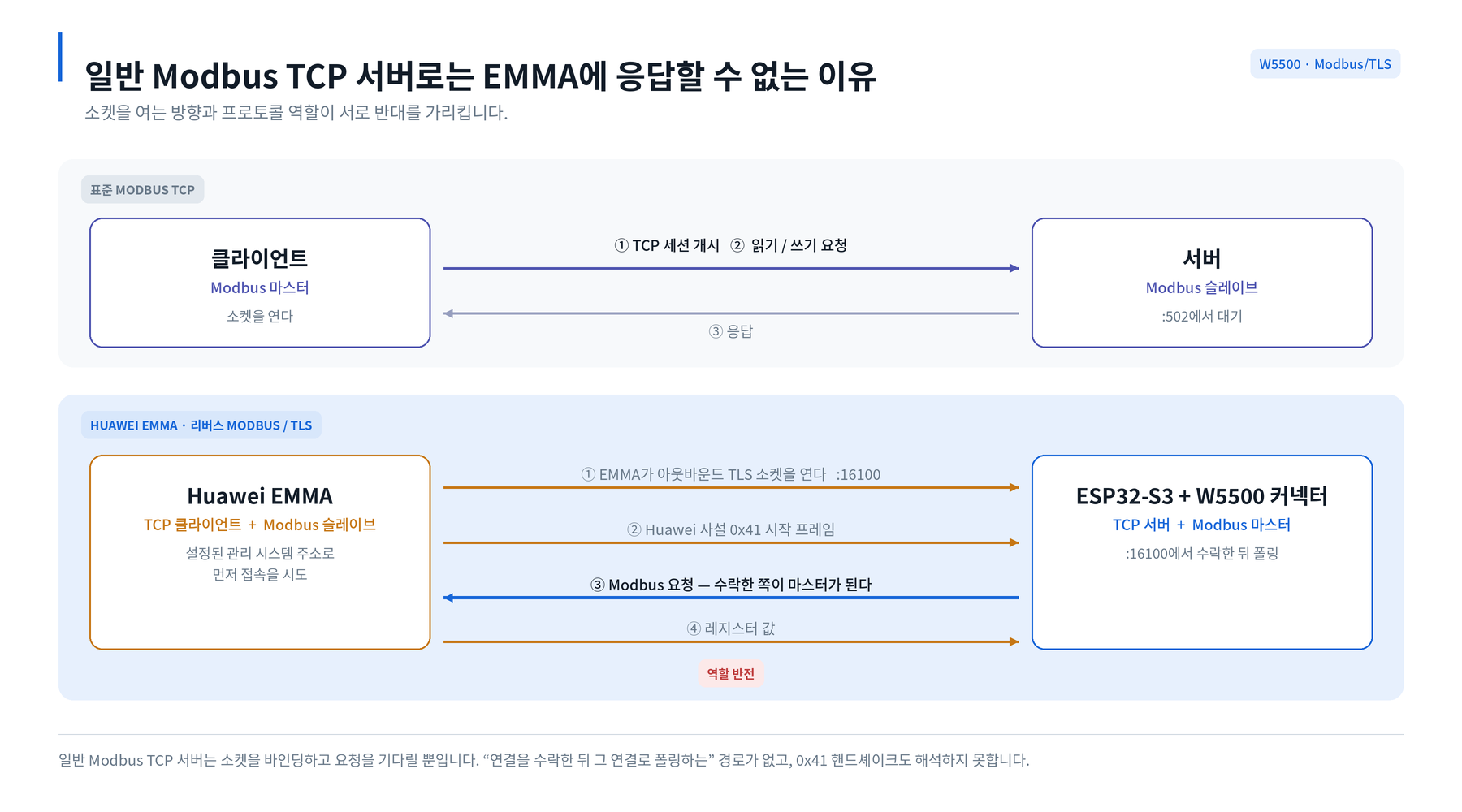

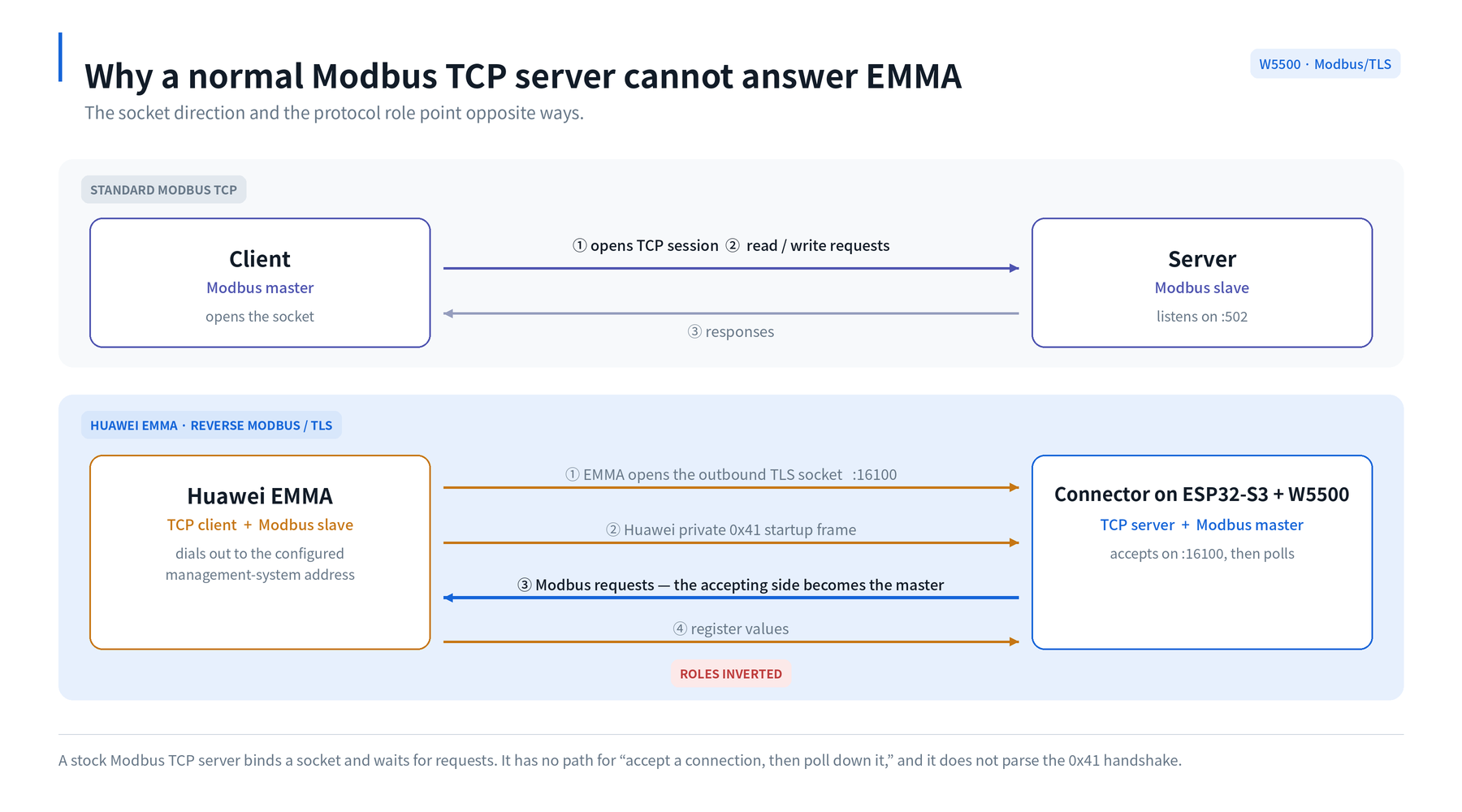

그림 1 — 표준 Modbus TCP에서는 소켓을 연 쪽이 곧 요청을 보내는 쪽입니다. EMMA에서는 소켓 방향과 프로토콜 역할이 서로 반대를 가리키며, 그 앞에 사설 0x41 프레임이 먼저 옵니다.

일반 Modbus TCP 서버는 소켓을 바인딩하고 요청이 오기를 기다릴 뿐, "연결을 수락한 뒤 그 연결로 요청을 보내는" 경로가 없고 0x41 핸드셰이크도 해석하지 못합니다. 이 저장소가 존재하는 이유입니다.

커넥터는 무엇을 하나?

• 고정된 huawei-solar 3.0.6에서 생성한 레지스터 정의 740개 — 스칼라, enum, boolean, 타임스탬프, 비트필드, 문자열, 구조화된 기간 디코딩을 지원합니다.
• 페이지 단위 토폴로지 탐색과 EMMA / 인버터·LUNA / 충전기 / SDongle / SmartLogger 역할별 라우팅.
• 3단계 폴링 — 실시간 텔레메트리 30초, 에너지·설정 5분, 정적 진단 30분. 인접 주소를 병합하되 한 요청당 125 레지스터를 넘지 않습니다.
• 구독 기반 폴링. 카탈로그 대부분은 비활성 상태로 생성되며, Home Assistant에서 엔티티를 활성화해야 해당 레지스터 폴링이 시작됩니다. 실제로 보는 값만 버스에 흐릅니다.
• 안전한 쓰기 — 범위 제한 숫자, enum, boolean, datetime, Huawei TOU 스케줄을 검증하고 읽기 확인 후 성공을 반환합니다.

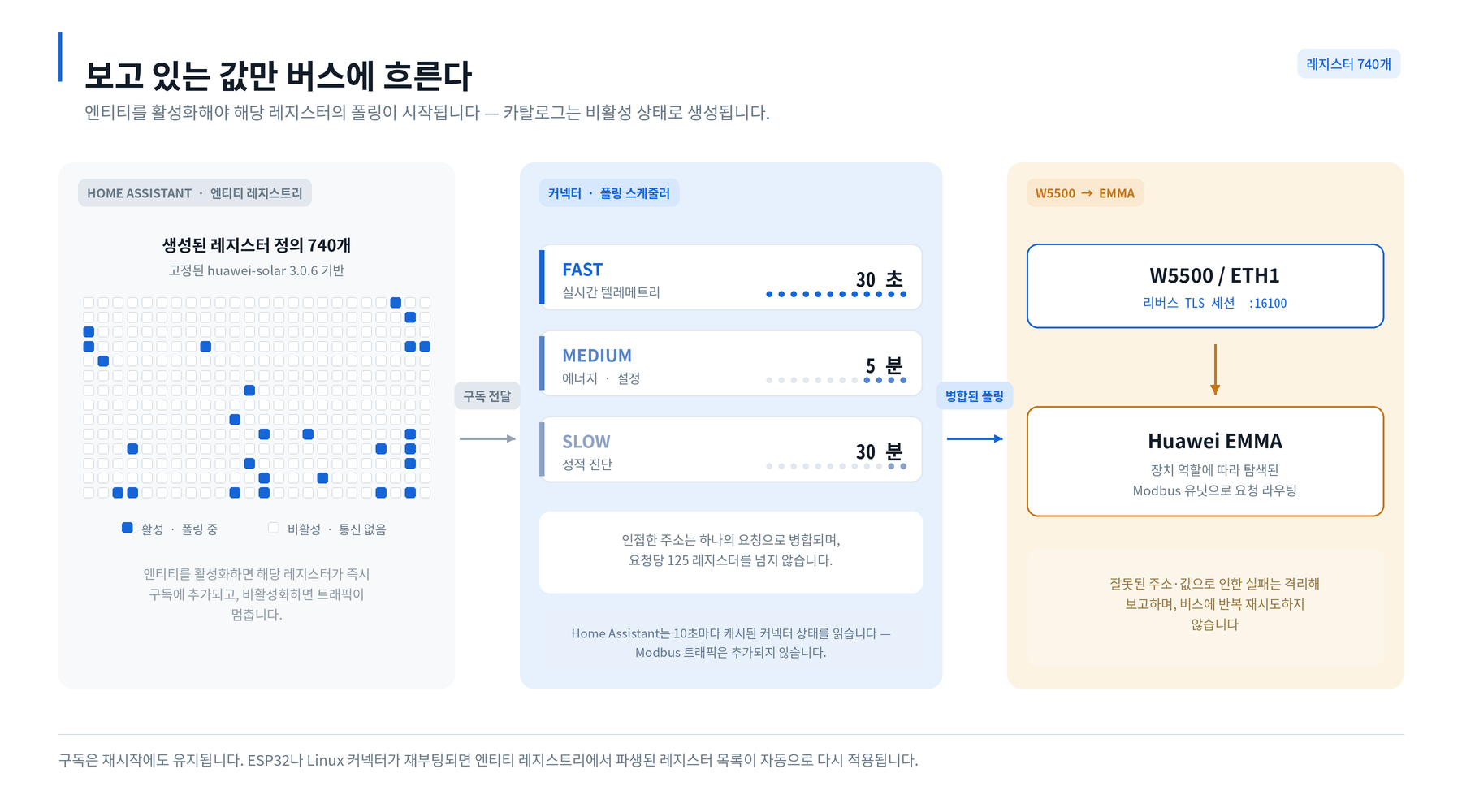

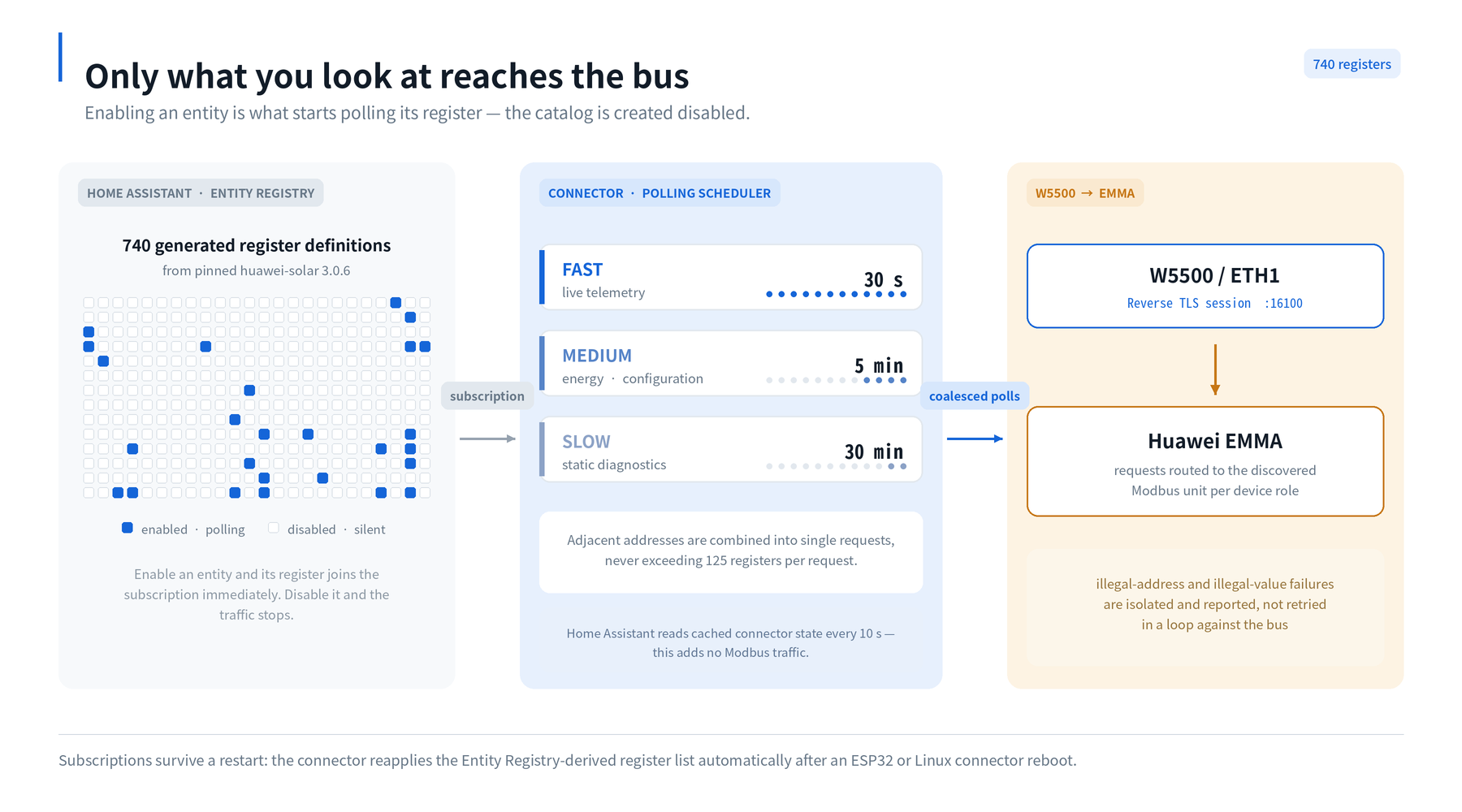

그림 2 — 레지스터 카탈로그는 비활성 상태로 생성됩니다. 엔티티를 활성화해야 해당 레지스터가 커넥터 구독에 들어가며, 3단계 폴링은 실제로 보고 있는 값만 전달합니다.

세 가지 런타임(Home Assistant 내장 / Linux 독립 Python / LilyGO T-ETH-Elite 기반 ESPHome)이 같은 통합, 같은 엔티티 카탈로그, 같은 /api/v1 계약을 공유합니다. 런타임을 바꿔도 엔티티·대시보드·자동화·장치 ID는 그대로 유지됩니다.

W5500은 어디에 들어가나?

Home Assistant LAN <-- Wi-Fi --> ESP32-S3 <-- W5500 / ETH1 --> EMMA LAN
       API / OTA                   :8088        TLS/Modbus :16100

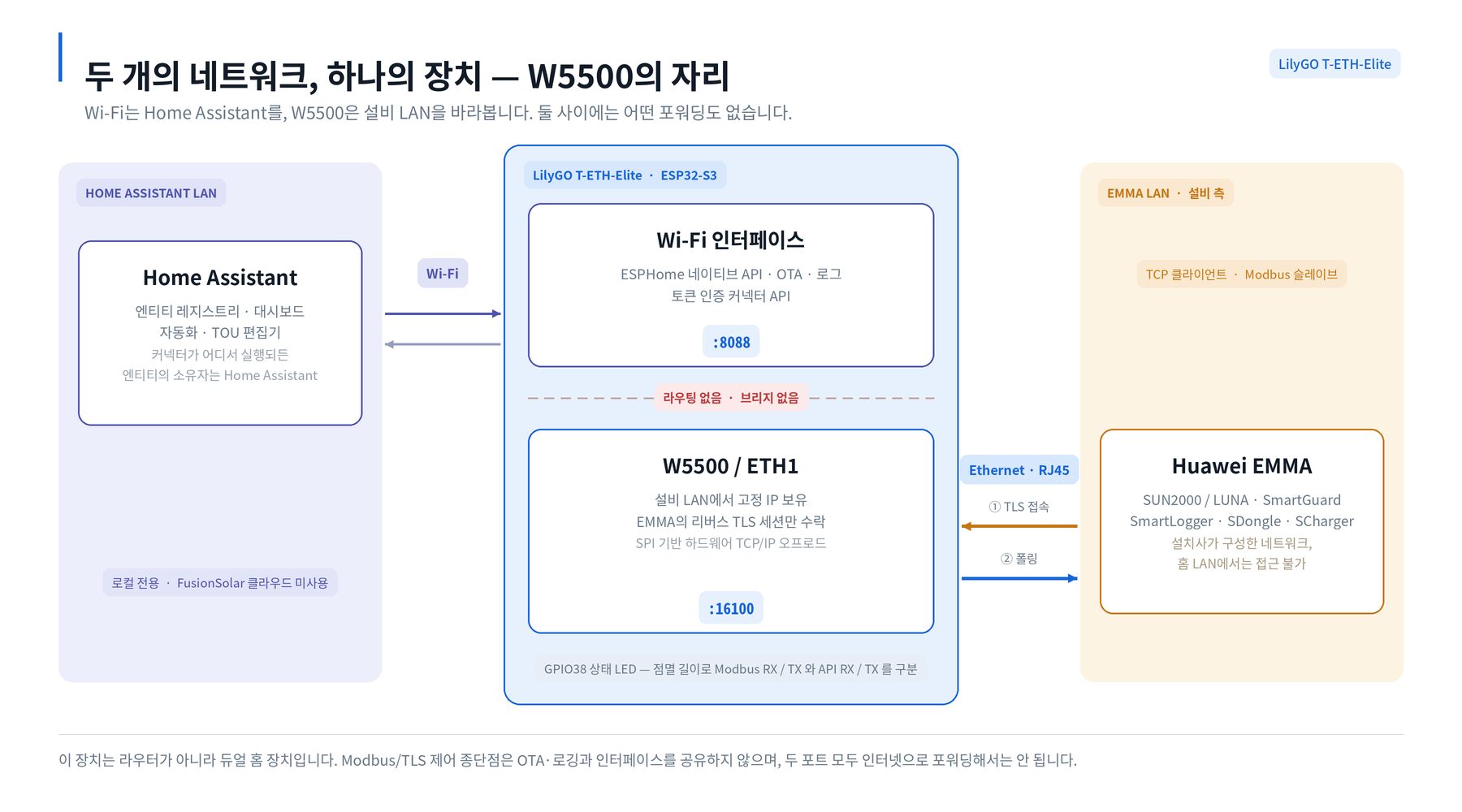

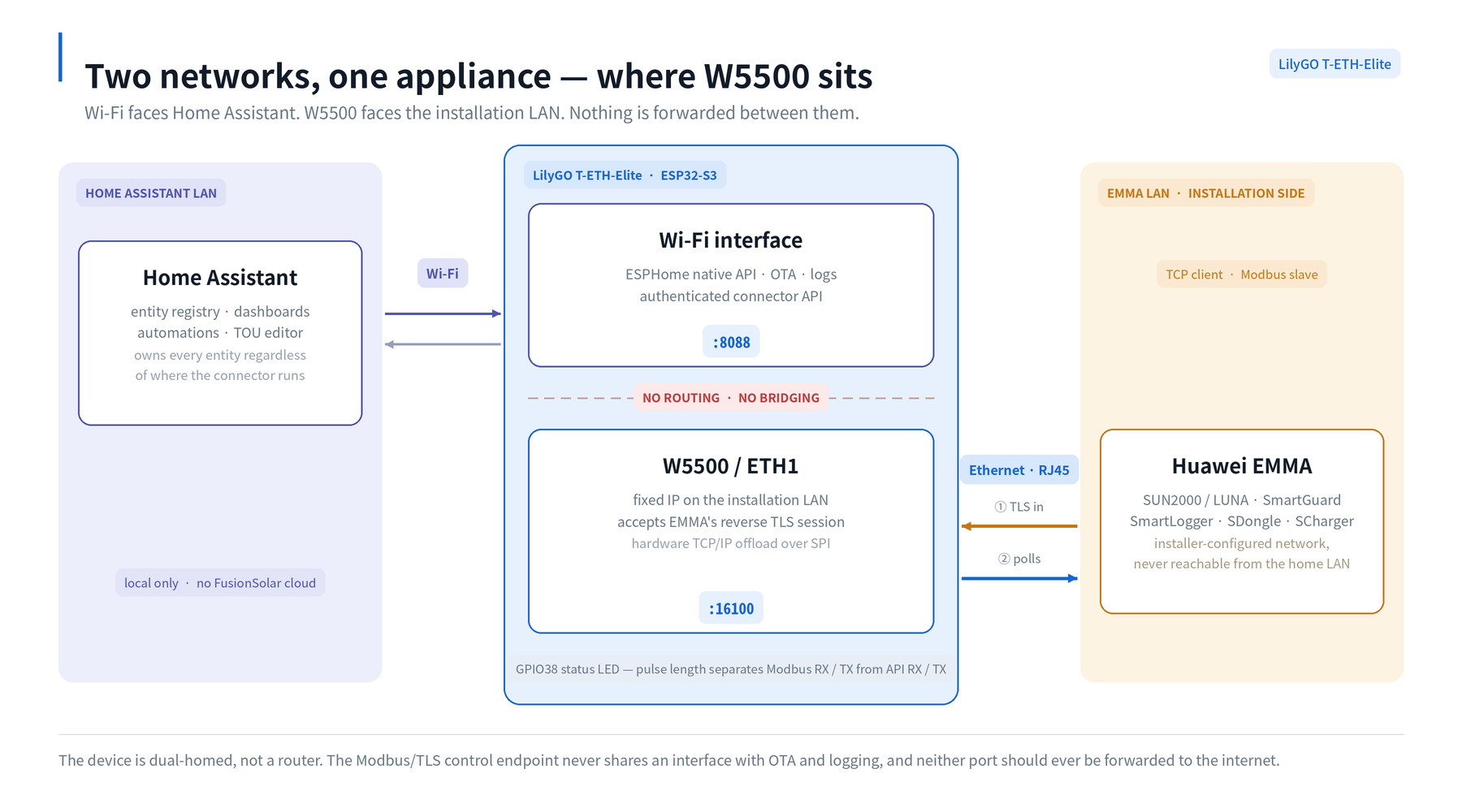

그림 3 — Wi-Fi는 ESPHome API·OTA·커넥터 API(8088)를, W5500은 설비 LAN의 고정 주소에서 EMMA의 리버스 TLS 세션(16100)만 담당합니다. 둘 사이에는 포워딩이 없습니다.

두 인터페이스는 의도적으로 서로 다른 네트워크를 바라보며, 이 장치는 라우터나 브리지가 아닙니다.

• Wi-Fi 측은 ESPHome 네이티브 API, OTA, 로그, 그리고 토큰 인증 커넥터 API(8088)를 담당합니다. Home Assistant가 이쪽과 통신합니다.
• W5500 측은 태양광 설비 LAN에서 고정 IP(emma_eth_ip)를 갖고, EMMA의 리버스 TLS 연결(16100)만 수락합니다.

이 분리가 설계의 핵심입니다. 설치사가 구성한 EMMA 네트워크는 홈 LAN에서 접근할 수 없고, Modbus/TLS 제어 종단점은 OTA·로깅과 같은 인터페이스를 쓰지 않습니다. W5500은 EMMA 측 소켓과 링크 계층을 하드웨어로 처리하고, ESP32-S3는 TLS 세션, 0x41 해석, 레지스터 카탈로그, 폴링 스케줄러를 담당합니다.

ethernet:
  type: W5500
  # ... 보드별 SPI 핀 ...
  manual_ip:
    static_ip: 192.168.88.20
    gateway: 192.168.88.1

인증서는 python tools/generate_esphome_tls.py --server-name 192.168.88.20으로 생성하고, EMMA에는 ca-cert.pem만 신뢰 CA로 가져옵니다. 인증서 SAN은 EMMA에 설정한 W5500 IP 또는 DNS 이름과 정확히 일치해야 합니다.

참고할 만한 하드웨어 디테일 하나: T-ETH-Elite 빌드는 GPIO38 시스템 LED가 단색 이진 LED이기 때문에 색이 아니라 점멸 길이로 상태를 구분합니다. 짧게=Modbus RX, 중간=Modbus TX, 두 번=API RX, 길게=API TX. LED 하나로 양쪽 네트워크의 트래픽 패턴을 읽을 수 있습니다.

WIZnet의 역할: W5500은 에너지 관리 LAN으로 향하는 격리된 유선 경로입니다. 고정 주소로 EMMA의 아웃바운드 TCP 세션(16100)을 종단하고, TLS·Modbus 마스터링·Home Assistant 엔티티 로직은 ESP32-S3가 처리합니다.

이 프로젝트가 유선 IoT 설계에 주는 시사점

대부분의 W5500 + ESP32 프로젝트는 Ethernet을 "더 안정적인 네트워크"로 씁니다. 이 프로젝트는 Ethernet을 "두 번째 네트워크"로 씁니다. 벤더가 통제하는 설비 LAN과 사용자의 홈 LAN 사이에 의도적인 분리를 두고, 애플리케이션 계층의 단일 통로만 남기는 구조입니다.

이 패턴은 태양광을 넘어 확장됩니다. 건물 제어기, 계량기, EV 충전기, HVAC 게이트웨이처럼 벤더 프로토콜로 사용자 망에 아웃바운드 접속하는 장비에는 모두 같은 형태가 적용됩니다. 벤더 세그먼트를 향한 저전력 SPI Ethernet 인터페이스, 운영자를 향한 별도 관리 인터페이스, 그리고 그 사이의 포워딩 없음.

유지보수 구조도 참고할 만합니다. 레지스터 메타데이터·포트·주기·한계값은 Python에 두고, python tools/generate_esphome_catalog.py가 ESP32 헤더 테이블과 JSON 계약을 생성하며, CI는 생성 파일이 낡으면 빌드를 실패시킵니다. ESP32 펌웨어 빌드에는 Python도 huawei-solar도 필요 없지만, 세 런타임 모두 하나의 원본에서 함께 바뀝니다.

관련 Maker 글

태양광 인버터 데이터를 W5500 유선으로 Home Assistant에 넣는 Maker 글이 두 편 더 있습니다. 전송 방식이 각각 달라, 본 프로젝트를 나란히 놓으면 리버스 TLS 링크가 무엇을 얻는지 드러납니다.

나머지 두 프로젝트는 이더넷을 하나의 평면 LAN 위 업링크로 씁니다. 본 프로젝트는 이를 네트워크 경계로 쓰며, 이 지점이 참고할 만한 부분입니다.

❓ FAQ

huawei_solar HACS 통합과 같은 건가요? 아닙니다. huawei_solar는 Modbus TCP 종단점으로 접속해 나가고, 이 프로젝트는 EMMA가 걸어오는 리버스 TLS 연결을 수락한 뒤 폴링합니다. 방향이 반대입니다.

0x41 프레임이 무엇인가요? EMMA가 표준 Modbus 트래픽에 앞서 보내는 Huawei 사설 시작 프레임입니다. 일반 Modbus 서버는 이를 해석하지 못해 핸드셰이크 단계에서 실패합니다.

W5500이 TLS나 Modbus 로직을 처리하나요? 아닙니다. W5500은 EMMA LAN에서의 하드웨어 TCP/IP 경로와 고정 주소를 제공합니다. TLS, 0x41 해석, 레지스터 디코딩, 폴링은 모두 ESP32-S3에서 실행됩니다.

ESP32가 두 네트워크를 브리지하나요? 아닙니다. 포워딩 없는 듀얼 홈 장치입니다. Wi-Fi는 ESPHome API·OTA·커넥터 API(8088), W5500은 EMMA의 TLS 연결(16100)만 담당합니다.

꼭 ESP32가 필요한가요? 아닙니다. 커넥터는 Home Assistant 내장 또는 Linux 독립 Python으로도 실행됩니다. ESPHome/W5500 런타임은 네트워크 격리와 낮은 대기 전력을 얻고 싶을 때 선택합니다.

클라우드를 거치나요? 아닙니다. 로컬 전용 동작이며, 두 포트 모두 인터넷으로 포워딩해서는 안 됩니다.
