FPGA firewall (Arty Z7-20 + W5500) by a Romania-based author @StefanGutu. Detects IP/ARP spoofing with HW rule-based filtering and a WebSocket monitor.

COMPONENTS

PROJECT DESCRIPTION

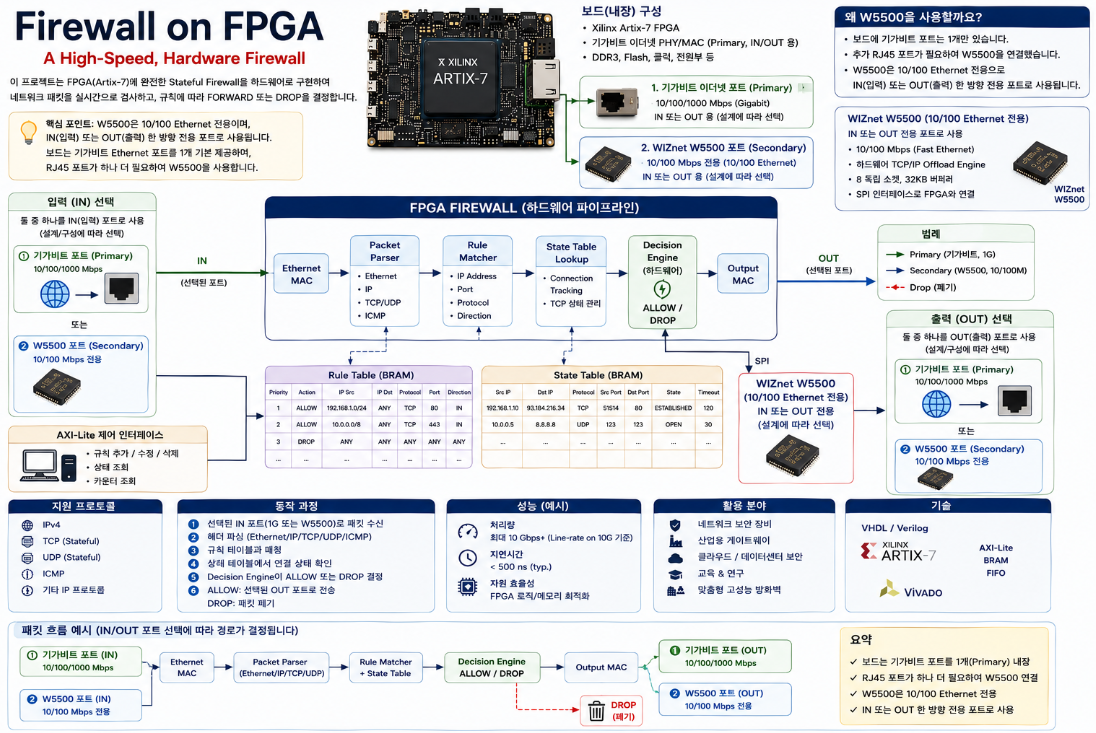

프로젝트가 하는 일

이 프로젝트(Firewall on FPGA, 제작자 @StefanGutu, 루마니아(루마니아어권) 개발자 추청)는 Arty Z7-20(Zynq-7000 기반 FPGA 개발보드) 위에 구현한 스푸핑 탐지 방화벽입니다. 핵심은 소프트웨어와 하드웨어의 역할 분담입니다.

소프트웨어 서브시스템 (Zynq ARM 코어 / PetaLinux): 보안 메커니즘, 패킷 관리, 시스템 제어 같은 복잡한 처리 담당
하드웨어 서브시스템 (FPGA 로직): 사용자가 입력한 규칙에 따라 실제 패킷 필터링을 고속으로 수행

보안 관점에서 IP 스푸핑과 ARP 스푸핑 공격 방어를 제공하며, 필터링 규칙은 동작 중(runtime)에 동적으로 변경할 수 있습니다. 또한 WebSocket 서버 + 웹 인터페이스를 통해 탐지된 이벤트를 실시간으로 모니터링합니다.

네트워크 포트 구성: Arty Z7-20에는 Gigabit Ethernet이 1포트뿐입니다. 인라인 방화벽은 in/out 2포트가 필요하므로, 두 번째 이더넷을 W5500 모듈로 추가하는 것입니다.

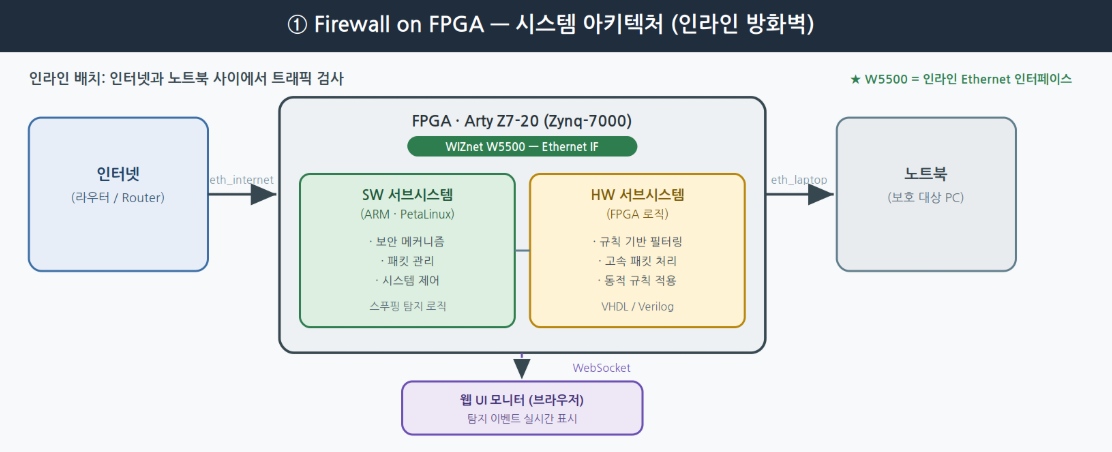

방화벽 보드는 인터넷과 노트북 사이에 인라인(in-line) 으로 배치됩니다.

Internet (router) ──eth_internet──► FPGA(Arty Z7-20) ──eth_laptop──► Laptop

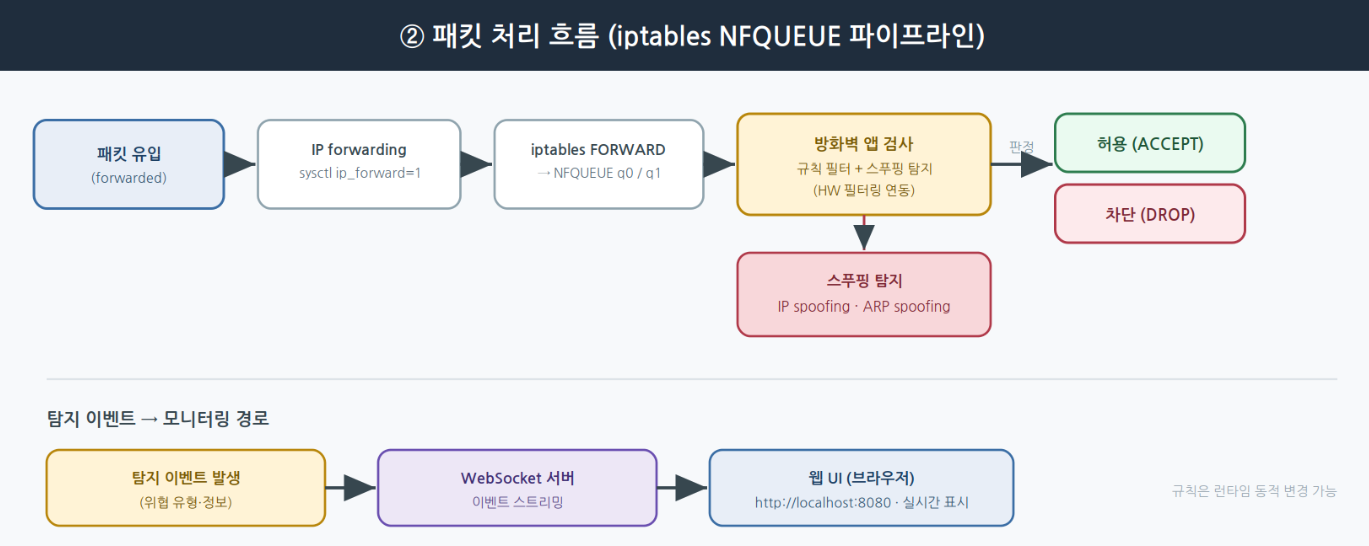

PetaLinux에서 IP 포워딩을 켜고, iptables의 NFQUEUE로 포워딩 트래픽을 방화벽 애플리케이션 큐(queue 0/1)로 넘겨 검사하는 구조입니다. 프론트엔드는 노트북에서 python3 -m http.server로 띄워 브라우저에서 탐지 이벤트를 확인합니다. 언어 구성은 VHDL ~58%, Verilog ~36%로 하드웨어 설계 비중이 큽니다.

WIZnet이 들어가는 위치

이 프로젝트에서 사용되는 WIZnet 제품은 W5500입니다.

방화벽은 트래픽이 통과하는 두 개의 이더넷 포트(인터넷 측·노트북 측) 가 필요한 인라인 장치입니다. Arty Z7-20의 기본 이더넷에 더해, W5500 Ethernet 모듈이 추가 이더넷 인터페이스를 제공해 이 2-포트 인라인 구성을 완성하는 역할로 준비물에 명시되어 있습니다. W5500은 하드웨어 TCP/IP 스택, SPI 인터페이스, 8개 독립 socket, 32KB 내부 buffer를 제공하므로, 호스트가 저수준 네트워크 처리를 오프로드하고 방화벽 로직(필터링·스푸핑 탐지)에 집중할 수 있습니다.

참고(정직성): README는 W5500을 필요 부품으로 명시하지만, 정확한 연결 포트·SPI 핀맵·초기화 세부는 문서에 나와 있지 않습니다. 정확한 역할은 저장소의 HDL/, Code/ 폴더 구현을 확인하는 것이 좋습니다.

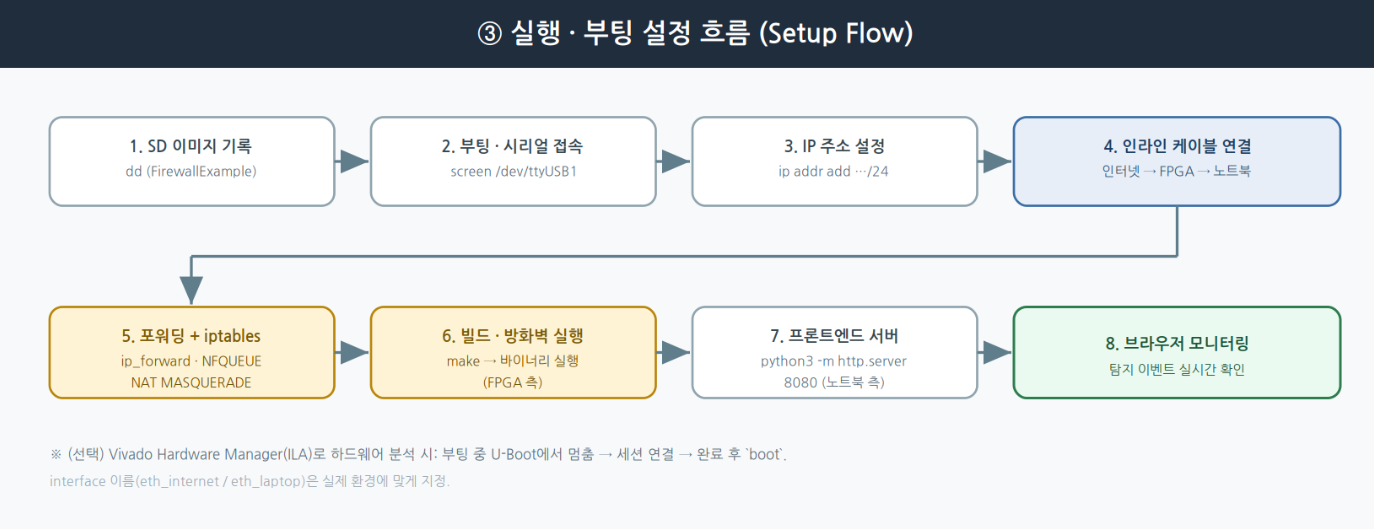

구현 메모

플랫폼: Arty Z7-20 + PetaLinux 이미지(FirewallExample)를 microSD에 기록(dd) 후 부팅. 시리얼 콘솔은 screen /dev/ttyUSB1 115200.
인라인 배치: 인터넷(라우터) → FPGA → 노트북. 두 이더넷 인터페이스가 모두 활성화되어야 함.
트래픽 라우팅/필터링 설정(FPGA/리눅스 측):

  sudo sysctl -w net.ipv4.ip_forward=1   sudo iptables -F FORWARD
  sudo iptables -t nat -F POSTROUTING
  sudo iptables -t nat -A POSTROUTING -o eth_internet -j MASQUERADE
  sudo iptables -I FORWARD -i eth_laptop   -j NFQUEUE --queue-num 0   sudo iptables -I FORWARD -i eth_internet -o eth_laptop -j NFQUEUE --queue-num 1

방화벽 앱: 프로젝트 디렉터리에서 make 후 컴파일된 바이너리 실행.
모니터링 UI: 노트북 frontend/ 폴더에서 python3 -m http.server 8080 → 브라우저 http://localhost:8080에서 탐지 이벤트 확인.

Vivado Hardware Manager(ILA)로 하드웨어를 분석하려면 부팅 시 U-Boot 프롬프트에서 멈춘 뒤 세션을 연결하고, 완료 후 boot로 부팅을 이어갑니다.

유사 프로젝트

https://maker.wiznet.io/gunn/projects/esp32-w5500-gateway-modbus/

두 프로젝트는 모두 W5500을 사용해 네트워크 경로 위에 놓이는 인라인 장치라는 점에서 유사합니다. 다만 Firewall on FPGA는 FPGA 하드웨어로 규칙 기반 패킷 필터링과 스푸핑 탐지를 수행하는 보안 장치이고, ESP32 W5500 게이트웨이는 프로토콜 변환(브리지) 중심의 게이트웨이라는 점이 다릅니다.

항목	Firewall on FPGA	ESP32 W5500 Gateway
목적	패킷 필터링·스푸핑 탐지(보안)	프로토콜 브리지/게이트웨이
처리	FPGA HW 필터링 + SW 보안 로직	MCU 소프트웨어 처리
플랫폼	Arty Z7-20 (Zynq-7000)	ESP32
네트워크 위치	인터넷↔노트북 인라인	네트워크↔필드버스
W5500 역할	인라인 이더넷 인터페이스	이더넷 통신 인터페이스

FAQ

Q: 이 프로젝트는 무엇을 하나요? A: Arty Z7-20 FPGA 보드에 구현한 방화벽으로, IP/ARP 스푸핑을 탐지하고 규칙 기반으로 패킷을 필터링하며, 웹 UI로 이벤트를 실시간 모니터링합니다.

Q: W5500은 어떤 역할인가요? A: 방화벽이 인터넷과 노트북 사이에 인라인으로 놓이려면 이더넷 포트가 2개 필요한데, W5500 모듈이 그 이더넷 인터페이스를 제공하는 준비물로 명시되어 있습니다.

Q: 왜 FPGA로 방화벽을 만드나요? A: 규칙 기반 패킷 필터링을 하드웨어 로직으로 처리해 고속·저지연을 노릴 수 있고, 복잡한 보안·제어 로직은 소프트웨어가 담당하는 SW-HW 분업 구조를 실험하기 위해서입니다.

Q: 어떤 공격을 방어하나요? A: IP 스푸핑과 ARP 스푸핑을 탐지·차단하며, 필터링 규칙을 실행 중에 동적으로 바꿀 수 있습니다.

What the Project Does

This project (Firewall on FPGA, created by @StefanGutu) is a spoofing-detection firewall implemented on the Arty Z7-20 (a Zynq-7000-based FPGA development board). Its core is a division of labor between software and hardware.

Software subsystem (Zynq ARM core / PetaLinux): handles complex tasks such as security mechanisms, packet management, and system control.
Hardware subsystem (FPGA logic): performs the actual packet filtering at high speed, according to user-defined rules.

From a security standpoint, it provides protection against IP spoofing and ARP spoofing, and filtering rules can be reconfigured dynamically at runtime. It also provides a WebSocket server + web interface for real-time monitoring of detected events.

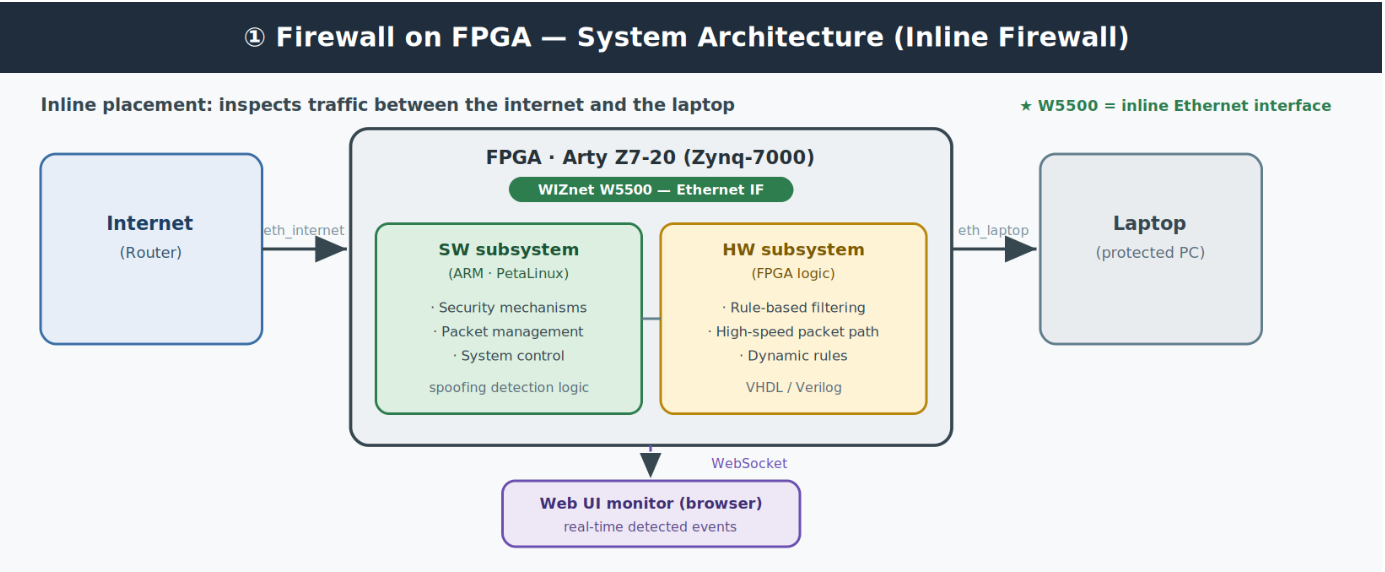

The firewall board is placed inline between the internet and a laptop.

Internet (router) ──eth_internet──► FPGA(Arty Z7-20) ──eth_laptop──► Laptop

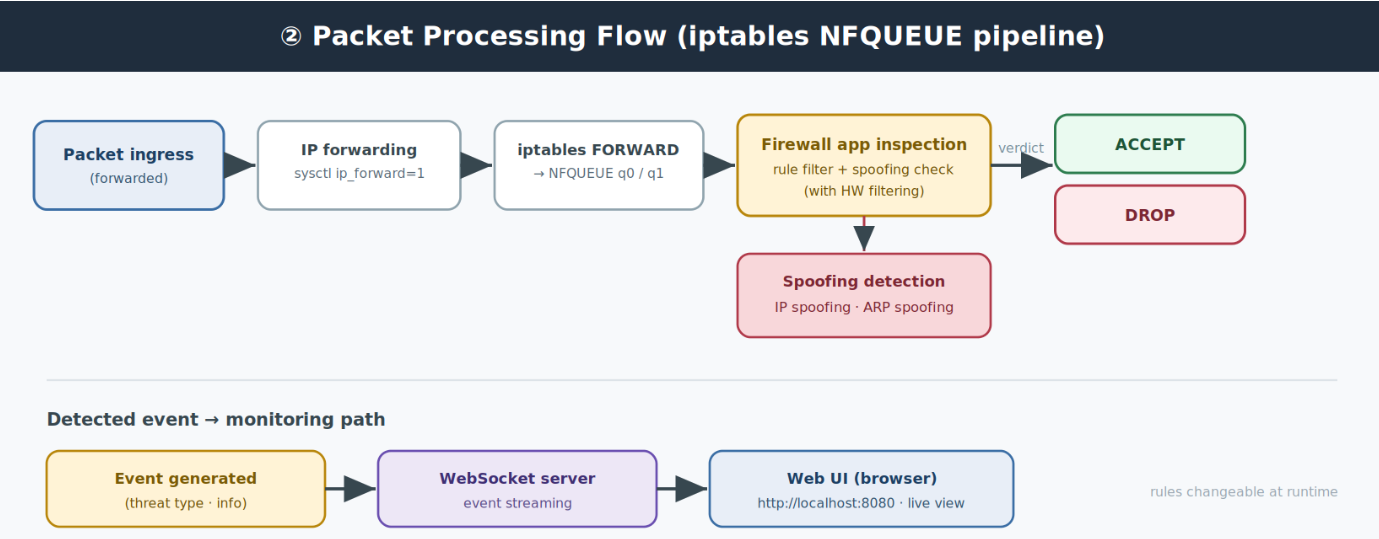

On PetaLinux, IP forwarding is enabled and iptables NFQUEUE passes forwarded traffic to the firewall application queues (queue 0/1) for inspection. The frontend is served from the laptop with python3 -m http.server, and detected events are viewed in the browser. The language mix is ~58% VHDL and ~36% Verilog, so hardware design dominates.

Where WIZnet Fits

The WIZnet product used in this project is the W5500.

A firewall is an inline device that needs two Ethernet ports for traffic to pass through (internet side and laptop side). In addition to the Arty Z7-20's built-in Ethernet, the W5500 Ethernet module provides an additional Ethernet interface to complete this two-port inline setup, and it is listed as a required component. With its hardware TCP/IP stack, SPI interface, eight independent sockets, and 32 KB internal buffer, the W5500 lets the host offload low-level networking and focus on the firewall logic (filtering and spoofing detection).

Honest note: The README lists the W5500 as a required component, but the exact port, SPI pin map, and initialization details are not documented. Check the repository's HDL/ and Code/ folders for the precise role.

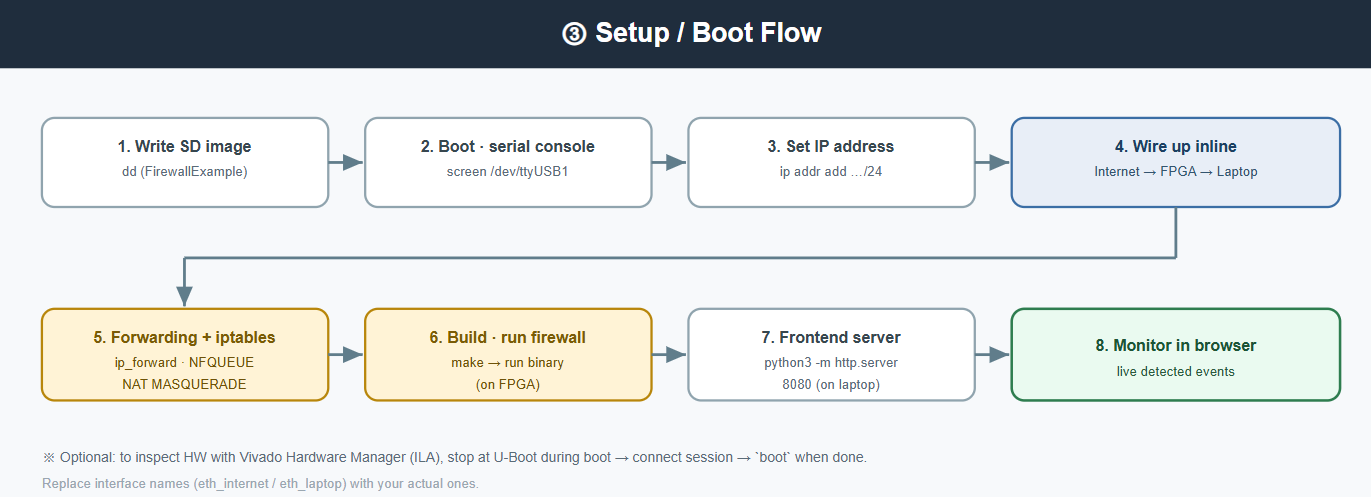

Implementation Notes

Platform: Arty Z7-20 + a PetaLinux image (FirewallExample) written to a microSD with dd, then booted. Serial console: screen /dev/ttyUSB1 115200.
Inline placement: internet (router) → FPGA → laptop. Both Ethernet interfaces must be active.
Traffic routing/filtering setup (FPGA/Linux side):

  sudo sysctl -w net.ipv4.ip_forward=1   sudo iptables -F FORWARD
  sudo iptables -t nat -F POSTROUTING
  sudo iptables -t nat -A POSTROUTING -o eth_internet -j MASQUERADE
  sudo iptables -I FORWARD -i eth_laptop   -j NFQUEUE --queue-num 0   sudo iptables -I FORWARD -i eth_internet -o eth_laptop -j NFQUEUE --queue-num 1

Firewall app: build with make in the project directory, then run the compiled binary.
Monitoring UI: from the laptop frontend/ folder run python3 -m http.server 8080, then open http://localhost:8080 to see detected events.

To analyze the hardware with Vivado Hardware Manager (ILA), stop at the U-Boot prompt during boot, connect the session, then continue with boot.

Both projects are similar in that they are inline network devices that use the W5500 on the traffic path. However, Firewall on FPGA is a security device performing rule-based packet filtering and spoofing detection in FPGA hardware, while the ESP32 W5500 gateway is a protocol-bridge/gateway.

Item	Firewall on FPGA	ESP32 W5500 Gateway
Purpose	Packet filtering & spoofing detection (security)	Protocol bridge/gateway
Processing	FPGA HW filtering + SW security logic	MCU software processing
Platform	Arty Z7-20 (Zynq-7000)	ESP32
Network position	Inline internet↔laptop	Network↔fieldbus
W5500 role	Inline Ethernet interface	Ethernet communication interface

FAQ

Q: What does this project do? A: A firewall implemented on the Arty Z7-20 FPGA board that detects IP/ARP spoofing, filters packets by rules, and monitors events in real time via a web UI.

Q: What role does the W5500 play? A: An inline firewall between the internet and a laptop needs two Ethernet ports; the W5500 module is listed as the component providing that Ethernet interface.

Q: Why build a firewall on an FPGA? A: To process rule-based packet filtering in hardware logic for high speed and low latency, while software handles complex security/control logic — an SW-HW division of labor.

Q: What attacks does it defend against? A: It detects and blocks IP spoofing and ARP spoofing, and filtering rules can be changed dynamically at runtime.
