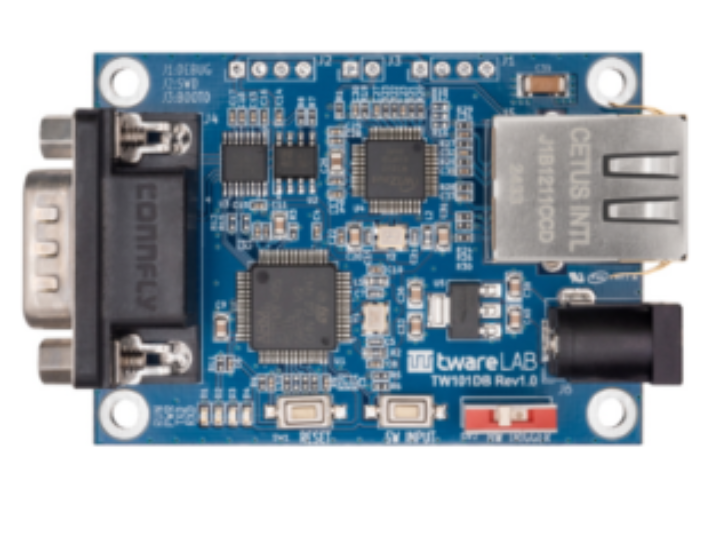

This is a summary of the TwareLab TW101DB (1CH Serial to Ethernet) product page.

This product is a Serial Device Server that allows you to connect serial communication (RS232/RS422/RS485) devices to an Ethernet network for remote control and management.

1. Key Features

Multi-Serial Interface: Supports RS232, RS422, and RS485 communication, ensuring compatibility with a wide range of industrial equipment.

Compact Design: Its compact size makes installation easy even in confined spaces.

Stable Data Transmission: Equipped with a high-performance chipset, it guarantees seamless bidirectional data communication.

Easy Setup: IP addresses and communication parameters can be easily changed via a web browser-based configuration screen (Web Configuration) or a dedicated utility.

Various Communication Modes: Supports TCP Server, TCP Client, UDP, and VCOM (Virtual COM) modes. 2. Hardware Specifications

Network: 10/100Mbps Ethernet (RJ45 connector)

Serial Port: 1 (DB9 connector or terminal block type)

Power: DC 5V ~ 24V (Supports a wide range of industrial power inputs)

Protection Features: Built-in Surge Protection and ESD Protection ensure safety even in harsh industrial environments.

3. Key Applications

Factory Automation: Remote monitoring of production line equipment such as PLCs and CNCs

Security Systems: Connection to CCTV controllers and access control systems

Measurement Equipment: Remote sensor data collection and instrument management

Kiosk/POS: Network integration of payment terminals and self-service ticket machines

This product is an optimized solution for environments seeking integration into modern network infrastructure without replacing existing serial equipment. 4. The Role of the W5500

Based on the details on the TW101DB product page, the W5500 within this module performs the role of the 'core communication engine (Ethernet Controller),' converting serial data into network packets for transmission and reception.

Its specific roles are as follows:

5-1. Serial Data Conversion into TCP/IP Packets (Protocol Conversion)

This product is a device that receives RS232/422/485 signals and outputs them via Ethernet. When the main processor reads serial data, the W5500 receives that data, encapsulates it into a TCP or UDP packet, and sends it over the network. Conversely, it also plays the role of deconstructing incoming packets from the network to deliver only the pure data to the serial port.

5-2. Network Load Distribution (Offloading)

Small serial servers like the TW101DB may have limited internal CPU performance.

W5500’s Contribution: The W5500 handles complex network processing—such as maintaining TCP connections, retransmitting packets upon loss, and calculating checksums—hardware-wise, instead of the CPU.

Result: It enables the device to operate stably for extended periods without freezing and increases the processing speed of serial communication itself.

5-3. Stable Multiple Connection Support

The W5500 can manage multiple sockets internally.

Role: When implementing TCP Server/Client modes supported by the TW101DB, it manages sessions with external devices at the hardware level to maintain uninterrupted connections.

5-4. Physical Connection Provision (Integrated PHY)

It connects to the RJ45 port (where the LAN cable is plugged in) on the back of the product to process actual electrical signals. The W5500 includes a 10/100Mbps Ethernet physical layer (PHY), enabling communication via LAN cables without the need for separate, complex circuitry.

===================================================

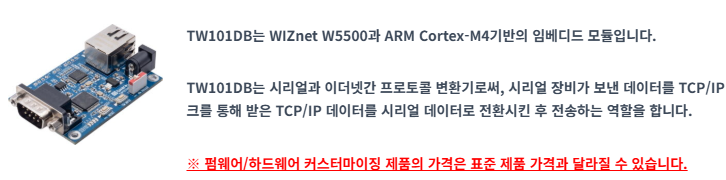

티웨어랩(TwareLab)의 TW101DB (1CH Serial to Ethernet) 제품 페이지에 대한 요약 내용입니다.

이 제품은 시리얼 통신(RS232/422/485) 기기를 이더넷(Ethernet) 네트워크에 연결하여 원격으로 제어 및 관리할 수 있게 해주는 시리얼 서버(Serial Device Server)입니다.

1. 주요 특징
멀티 시리얼 인터페이스: RS232, RS422, RS485 통신을 모두 지원하여 다양한 산업용 장비와 호환됩니다.

컴팩트한 디자인: 좁은 공간에도 설치가 용이한 소형 사이즈입니다.

안정적인 데이터 전송: 고성능 칩셋을 탑재하여 끊김 없는 양방향 데이터 통신을 보장합니다.

간편한 설정: 웹 브라우저 기반의 설정 화면(Web Configuration)이나 전용 유틸리티를 통해 IP 주소 및 통신 파라미터를 쉽게 변경할 수 있습니다.

다양한 통신 모드: TCP Server, TCP Client, UDP, VCOM(가상 컴포트) 모드를 지원합니다.

2. 하드웨어 사양
네트워크: 10/100Mbps Ethernet (RJ45 커넥터)

시리얼 포트: 1개 (DB9 커넥터 또는 터미널 블록 형태)

전원: DC 5V ~ 24V (산업용 광범위 전원 입력 지원)

보호 기능: 서지 보호(Surge Protection) 및 ESD 보호 기능이 내장되어 있어 거친 산업 현장에서도 안전합니다.

3. 주요 활용 분야
공장 자동화: PLC, CNC 등 생산 라인 장비의 원격 모니터링

보안 시스템: CCTV 컨트롤러, 출입 통제 시스템 연결

측정 장비: 원격지 센서 데이터 수집 및 계측기 관리

키오스크/POS: 결제 단말기 및 무인 발권기 네트워크 통합

이 제품은 기존의 시리얼 장비를 교체하지 않고도 최신 네트워크 인프라에 통합하려는 환경에 최적화된 솔루션입니다.

4. W5500 의 역할

TW101DB 제품 페이지의 상세 내용을 바탕으로 볼 때, 이 모듈 내에서 W5500은 시리얼 데이터를 네트워크 패킷으로 변환하여 송수신하는 '핵심 통신 엔진(Ethernet Controller)' 역할을 수행합니다.

구체적인 역할은 다음과 같습니다.

4-1. 시리얼 데이터를 TCP/IP 패킷으로 변환 (Protocol Conversion)
이 제품은 RS232/422/485 신호를 입력받아 이더넷으로 내보내는 장치입니다. 이때 메인 프로세서가 시리얼 데이터를 읽어오면, W5500은 그 데이터를 받아 TCP나 UDP 패킷으로 포장(Encapsulation)하여 네트워크망에 실어 보냅니다. 반대로 네트워크에서 들어온 패킷을 풀어 순수 데이터만 시리얼 포트로 전달하는 역할도 합니다.

4-2. 네트워크 부하 분담 (Offloading)
TW101DB와 같은 소형 시리얼 서버는 내부 CPU의 성능이 제한적일 수 있습니다.

W5500의 기여: TCP 연결 유지, 패킷 손실 시 재전송, 체크섬 계산 등 복잡한 네트워크 처리를 CPU 대신 W5500이 하드웨어적으로 처리합니다.

결과: 장치가 멈추지 않고 안정적으로 장시간 동작할 수 있게 하며, 시리얼 통신 자체의 처리 속도를 높여줍니다.

4-3. 안정적인 다중 접속 지원
W5500은 칩 내부에서 여러 개의 소켓을 관리할 수 있습니다.

역할: TW101DB가 지원하는 TCP Server / Client 모드 등을 구현할 때, 외부 장치와의 세션을 하드웨어 수준에서 관리하여 연결이 끊기지 않도록 유지합니다.

4-4. 물리적 연결 제공 (Integrated PHY)
제품 뒷면의 RJ45 포트(랜선 꽂는 곳)와 연결되어 실제 전기 신호를 처리합니다. W5500에는 10/100Mbps 이더넷 물리 계층(PHY)이 포함되어 있어, 별도의 복잡한 회로 없이도 랜선을 통한 통신이 가능하도록 만듭니다.

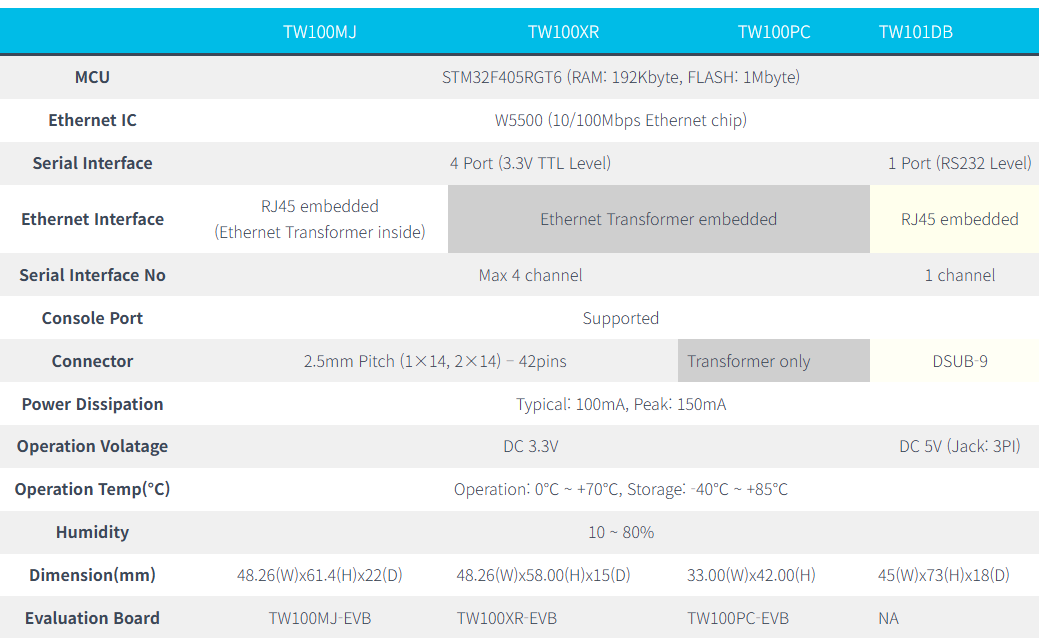

5. 판매하는 4가지 S2E 모듈을 비교
