Parterre.com (2-Channel IP Relay Module): Parterre.com is a France-based comprehensive online shopping mall and open market (E-commerce Marketplace) platform.

[Author] anonOmattie (GitHub Developer: mdethmers)

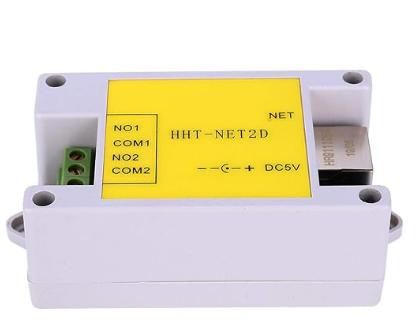

[Product Name] : Module Relais IP 2 Canaux

2-Channel IP Relay Module (TCP/UDP remote control, MODBUS TCP, KingView compatible, customizable)

[Amazon Sale] 52 USD

https://www.amazon.ca/-/fr/contr%C3%B4leur-Internet-Watchdog-t%C3%A9l%C3%A9commande-commandes/dp/B0DKBP7WZ5

[Product Function]

This product acts as a wired remote switch to turn electronic devices on and off from a distance using a network (LAN cable).

Remote Control of Electrical Equipment: Turns the power of two connected electrical devices, such as lights, motors, circuit breakers, and automatic doors, ON/OFF via the Internet or an internal network.

Converts Network Signals into Physical Switch Operations: Receives digital commands (TCP/UDP, MODBUS TCP) sent from a computer or server to physically open or close internal relays (electronic switches).

Integration with Automation Systems: Can be configured to automatically control equipment based on conditions by connecting to smart home platforms or industrial control programs (such as KingView).

Seamless 24/7 Unattended Control: Since it uses wired LAN cables (based on the W5500) instead of Wi-Fi, it is suitable for managing unattended facilities or factories that require stable 24-hour operation without signal interference or interruptions.

[Overview]

This project covers a commercial 2-channel IP relay module capable of remotely controlling electrical equipment over a network. Equipped with a 32-bit Cortex-M3 microcontroller and the WIZnet W5500 chip, it reliably connects Ethernet communication with physical relay operation. It supports various protocols such as TCP Server, TCP Client, UDP, and MODBUS TCP, allowing for easy integration into existing industrial control and home automation systems. It also provides heartbeat packet cycle changes and Over-the-Air (OTA) firmware update capabilities.

[Role of w5500]

According to the product description, the W5500 chip is used as a core component of this relay module, alongside a 32-bit Cortex-M3 microcontroller.

Here, the W5500 acts as a hardware TCP/IP controller that enables the microcontroller (Cortex-M3) to communicate with the Internet and networks via a wired LAN (Ethernet). In other words, it is a component dedicated to handling network connections, ensuring that this relay module can receive remote commands quickly and reliably using TCP/UDP and MODBUS TCP protocols.

[1] Hardware TCP/IP Computation: Network protocols such as TCP, UDP, IPv4, and ARP are directly processed by the hardware engine within the chip. It maintains the overall system processing speed by not consuming CPU resources from the main chip (ESP32, Arduino, etc.).

[2] Ultra-reliable wired connection: Eliminates Wi-Fi-specific signal drops, wireless interference, and communication lag, ensuring a stable, uninterrupted communication environment 24 hours a day.

[3] Simple SPI interface: Ethernet functionality can be easily added with just 4 to 6 SPI pin connections to the main board.

[4] Support for 8 independent sockets: Opens up to 8 network channels simultaneously to process web server operations, MQTT data transmission and reception, MODBUS industrial control, and more in parallel.

[Features]

2-Channel Relay Output: Equipped with two NO (Normally Open) relays capable of controlling high-capacity power loads up to 10A

Various Network Protocols: Supports TCP Server, TCP Client, UDP, and MODBUS TCP hardware stacks

User-Defined Parameters: Supports device renaming and heartbeat packet cycle settings

Over-the-Air (OTA): Supports online updates and reprogramming via the network

Industrial Software Compatibility: Immediate integration with existing SCADA monitoring systems such as KingView

Power Specifications: 5V DC (Minimum current of 1A required)

[System Architecture]

Data Path: Ethernet (RJ45) ➔ WIZnet W5500 (Hardware TCP/IP) ➔ SPI Interface ➔ Cortex-M3 MCU ➔ GPIO ➔ 10A Relay ➔ Power Load Control

Power Path: 5V DC Input (Minimum 1A) ➔ Internal Voltage Regulator ➔ Supplying Cortex-M3 (3.3V), W5500 (3.3V), and 5V Relay Coils

[Market value of this [article]

Wireless communication (Wi-Fi, Zigbee) can experience signal interference and interruptions in noisy factories or industrial sites. This module adopts wired Ethernet and MODBUS TCP to ensure high reliability. Therefore, it possesses high market value, allowing for immediate connection to SCADA systems like KingView and prompt deployment in commercial lighting, motor control, and factory automation environments.

[WIZnet strategic value of this article]

This demonstrates that a stable commercial MODBUS TCP device can be completed by combining a low-spec 32-bit Cortex-M3 MCU with the W5500 hardware TCP/IP chip, without the need for an RTOS or complex software libraries. This case clearly illustrates the competitiveness of the W5500's high reliability and low unit cost in the industrial wired controller market.

[Reason for selection]

This was selected as an excellent real-world example showing how WIZnet chipsets are not merely limited to manufacturer prototypes but are applied and sold as finished commercial industrial network relay modules. [Summary]

"Module Relais IP 2 Canaux" is a commercial IP relay module equipped with a Cortex-M3 and WIZnet W5500. It remotely controls two 10A relays via wired Ethernet using TCP/UDP and MODBUS TCP protocols. Based on compatibility with SCADA systems and high stability, it offers solutions for factory automation and home networks at a reasonable price of €15.50.

[FAQ]

Q1. What is the maximum power load the relays can withstand?

A1. It is equipped with two Normally Open (NO) relays capable of controlling a maximum current of 10A per channel.

Q2. Can it be directly integrated with industrial SCADA software?

A2. Yes, since it supports the MODBUS TCP standard protocol, it integrates immediately with standard industrial monitoring systems such as KingView.

Q3. Can a developer receive the C++ source code and customize it?

A3. Yes, C++ source code is provided upon purchase, allowing developers to directly modify and customize network control logic or heartbeat packet cycles.

============

Parterre.com (2채널 IP 릴레이 모듈): Parterre.com은 프랑스 기반의 종합 온라인 쇼핑몰 및 오픈마켓(E-commerce Marketplace) 플랫폼

이더넷(IP)으로 릴레이 2개를 켜고 끄는 네트워크 릴레이 모듈.

[작성자] anonOmattie (GitHub 개발자: mdethmers)  프랑스 사람.

[제품명] : Module Relais IP 2 Canaux

2채널 IP 릴레이 모듈 (TCP/UDP 원격 제어, MODBUS TCP, KingView 호환, 커스텀 가능)

[Amazon 판매]  52 USD

https://www.amazon.ca/-/fr/contr%C3%B4leur-Internet-Watchdog-t%C3%A9l%C3%A9commande-commandes/dp/B0DKBP7WZ5

[제품의 역할]

이 제품은 네트워크(랜선)를 이용해 멀리서 전자기기의 전원을 켜고 끄는 유선 원격 스위치 역할을 합니다.

전기 기기 원격 제어: 전등, 모터, 차단기, 자동문 등 연결된 2개의 전기 장치 전원을 인터넷이나 내부망을 통해 온/오프(ON/OFF)합니다.

네트워크 신호를 물리적 스위치 동작으로 변환: 컴퓨터나 서버에서 보낸 디지털 명령(TCP/UDP, MODBUS TCP)을 받아 내부 릴레이(전자 스위치)를 실제로 닫거나 열어줍니다.

자동화 시스템 연동: 스마트홈 플랫폼이나 산업용 제어 프로그램(KingView 등)과 연결하여 조건에 따라 장비를 자동으로 제어하도록 구축할 수 있습니다.

24시간 끊김 없는 무인 제어: Wi-Fi 대신 유선 랜선(W5500 기반)을 사용하기 때문에 신호 혼선이나 끊김 없이 24시간 안정적으로 작동해야 하는 무인 시설이나 공장 관리에 적합합니다.

[Overview]

본 프로젝트는 네트워크를 통해 전기 설비를 원격 제어할 수 있는 상용 2채널 IP 릴레이 모듈을 다룹니다. 32비트 Cortex-M3 마이크로컨트롤러와 WIZnet W5500 칩을 탑재하여 이더넷 통신과 물리적 릴레이 작동을 안정적으로 연결합니다. TCP Server, TCP Client, UDP, MODBUS TCP 등 다양한 프로토콜을 지원하여 기존 산업 제어 및 홈 오토메이션 시스템에 쉽게 통합되며, 하트비트 패킷 주기 변경 및 온라인 펌웨어 업데이트(OTA) 기능을 제공합니다.

[w5500 의 역할]

해당 상품 설명에 따르면, 이 릴레이 모듈의 핵심 부품으로 32비트 Cortex-M3 마이크로컨트롤러와 함께 W5500 칩이 사용되었습니다.

여기서 W5500은 마이크로컨트롤러(Cortex-M3)가 유선 랜(이더넷)을 통해 인터넷 및 네트워크 통신을 할 수 있게 해주는 하드웨어 TCP/IP 컨트롤러 역할을 합니다. 즉, 이 릴레이 모듈이 TCP/UDP 및 MODBUS TCP 프로토콜을 사용해 원격 명령을 빠르고 안정적으로 수신할 수 있도록 네트워크 연결을 전담하여 처리해 주는 부품입니다.

[1] 하드웨어 TCP/IP 연산: TCP, UDP, IPv4, ARP 등 네트워크 프로토콜을 칩 내부의 하드웨어 엔진이 직접 처리합니다. 메인 칩(ESP32, 아두이노 등)의 CPU 자원을 소모하지 않아 시스템 전체의 처리 속도를 유지해 줍니다.

[2] 초고신뢰성 유선 연결: Wi-Fi 특유의 신호 끊김, 무선 간섭, 통신 지연(Lag)을 없애 24시간 끊김 없는 안정적인 통신 환경을 보장합니다.

[3] 간편한 SPI 인터페이스: 메인 보드와 단 4~6개의 SPI 핀 연결만으로 간단하게 이더넷 기능을 추가할 수 있습니다.

[4] 8개 독립 소켓 지원: 최대 8개의 네트워크 채널을 동시에 열어 웹서버 운용, MQTT 데이터 송수신, MODBUS 산업용 제어 등을 한 번에 병렬 처리합니다.

[Features]
2채널 릴레이 출력: 최대 10A 대용량 전력 부하를 제어할 수 있는 NO(Normally Open) 릴레이 2개 탑재

다양한 네트워크 프로토콜: TCP Server, TCP Client, UDP, MODBUS TCP 하드웨어 스택 지원

사용자 정의 파라미터: 장치 이름 변경 및 하트비트(Heartbeat) 패킷 주기 설정 지원

온라인 업데이트(OTA): 네트워크를 통한 프로그램 상의 온라인 업데이트 및 재프로그래밍 지원

산업용 소프트웨어 호환: KingView 등 기존 SCADA 모니터링 시스템과 즉시 연동 가능

전원 사양: 5V DC (최소 1A 이상 전류 필요)

[System Architecture]

데이터 경로 (Data Path): 이더넷(RJ45) ➔ WIZnet W5500 (하드웨어 TCP/IP) ➔ SPI 인터페이스 ➔ Cortex-M3 MCU ➔ GPIO ➔ 10A 릴레이 ➔ 전원 부하 제어

전원 경로 (Power Path): 5V DC 입력 (최소 1A) ➔ 내부 전압 레귤레이터 ➔ Cortex-M3 (3.3V), W5500 (3.3V) 및 5V 릴레이 코일 공급

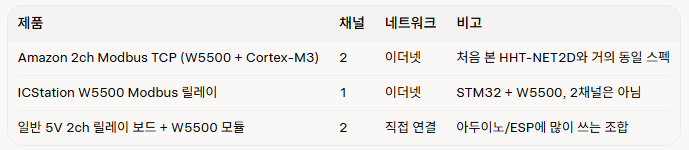

[Reated existing contents in maker site(maker.wiznet.io)]

2 port relay 제품들.

[Market value of this article]

무선 통신(Wi-Fi, Zigbee)은 노이즈가 많은 공장이나 산업 현장에서 신호 간섭 및 끊김 현상이 발생할 수 있습니다. 본 모듈은 유선 이더넷과 MODBUS TCP를 채택하여 높은 신뢰성을 보장하므로, KingView 같은 SCADA 시스템과 즉시 연결하여 상업용 조명, 모터 제어, 공장 자동화 현장에 즉시 투입 가능한 높은 시장 가치를 갖습니다.

[WIZnet strategic value of this article]

저사양 32비트 Cortex-M3 MCU와 W5500 하드웨어 TCP/IP 칩을 조합하여 RTOS나 복잡한 소프트웨어 라이브러리 없이도 안정적인 상용 MODBUS TCP 디바이스를 완성할 수 있음을 증명합니다. W5500의 높은 신뢰성과 낮은 단가가 산업용 유선 제어기 시장에서 가지는 경쟁력을 잘 보여주는 사례입니다.

[Reason for selection]

WIZnet 칩셋이 단순히 메이커 시제품에 머무르지 않고, 완제품 형태의 상용 산업용 네트워크 릴레이 모듈에 어떻게 적용되어 판매되는지 보여주는 우수한 실제 사례이기에 선정했습니다.

[Summary]

"Module Relais IP 2 Canaux"는 Cortex-M3와 WIZnet W5500을 탑재한 상용 IP 릴레이 모듈입니다. 유선 이더넷을 통해 TCP/UDP 및 MODBUS TCP 프로토콜로 2개의 10A 릴레이를 원격 제어하며, SCADA 시스템과의 호환성 및 높은 안정성을 바탕으로 15.50 €라는 합리적인 가격에 공장 자동화 및 홈 네트워크용 솔루션을 제공합니다.

[FAQ]
 Q1. 릴레이가 견딜 수 있는 최대 전력 부하는 얼마인가요?
A1. 각 채널별로 최대 10A 전류를 제어할 수 있는 Normally Open(NO) 릴레이 2개가 탑재되어 있습니다.

Q2. 산업용 SCADA 소프트웨어와 바로 연동할 수 있나요?
A2. 예, MODBUS TCP 표준 프로토콜을 지원하므로 KingView 등 표준 산업용 모니터링 시스템과 즉시 연동됩니다.

Q3. 개발자가 C++ 소스 코드를 받아서 커스텀할 수 있나요?
A3. 예, 구매 시 C++ 소스 코드가 제공되어 개발자가 직접 네트워크 제어 로직이나 하트비트 패킷 주기를 수정 및 커스텀할 수 있습니다.
