W5500 stuck
Electronix W5500 Issue — “An Important Signal from a Migration/Technical Support Perspective”

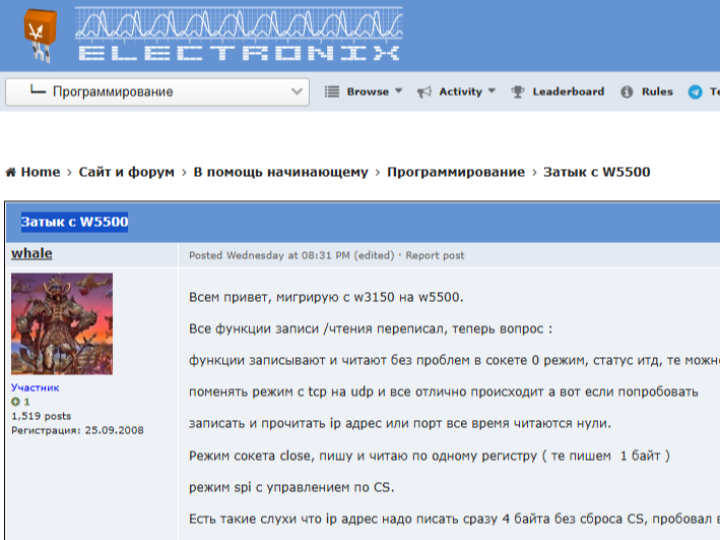

Electronix W5500 Forum Thread - Summary in English

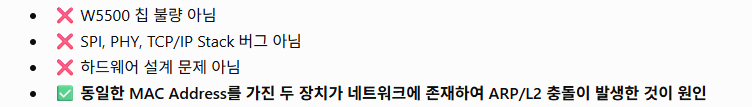

🔴 Problem in One Line
| Item | Content |
|---|---|
| Issue | W5500 IP/PORT register write failure (always reads 0x00) |
| Root Cause | CS timing issue in SPI transaction (4-byte registers must complete within a single CS cycle) |
| Solution | Process all data in one SPI transmission (7 bytes: address 2 + control 1 + data 4) |
📊 W5500's Role Overview
| Layer | W5500's Function |
|---|---|
| Core Function | Hardware TCP/IP Offload Engine (TOE) - Handles all Ethernet network processing |
| Physical Interface | RJ45 Ethernet (external) ↔ SPI/parallel port (MCU communication) |
| Control Method | Register-based - SPI communicates via address + control byte + data sequence |
| CS Signal Meaning | Transaction Atomicity Guarantee - All bytes while CS is low are processed as a single unit |
| Memory Structure | Internal 16KB send/receive buffer (allocated per socket, TCP/UDP separated) |
| Multi-socket Support | Up to 8 sockets operating simultaneously (TCP ↔ UDP mixed possible) |
| Supported Protocols | TCP, UDP, IPv4, etc. |
🎯 Technical Lessons Learned
| Description | Meaning |
|---|---|
| "Writing 1 byte at a time fails" | W5500 recognizes 4-byte registers only as atomic units |
| "CS is critical" | Hardware chip design philosophy - One CS = One complete register update |
| "Oscilloscope shows identical signals" | Protocol timing subtlety - Signal appearance alone cannot reveal state machine details |
💡 Value of This Thread from WIZnet's Perspective
| Significance | Assessment |
|---|---|
| Community Credibility | ✅ Real problem + solution from Russian industrial developer |
| Technical Depth | ✅ Exposes W5500 hardware design philosophy |
| Hidden Pitfalls | ✅ Not a simple tutorial but a debugging journey |
| WIZnet Product Strength | ✅ Demonstrates precise register design (strict protocol) |
| Developer Audience | ✅ Real industrial system developers, not just hobbyists |
📍 UCC Presentation Recommendation
| Evaluation Item | Score |
|---|---|
| Meaningful Content | ⭐⭐⭐⭐⭐ (5/5) |
| Technical Depth | ⭐⭐⭐⭐ (4/5) |
| Practical Value | ⭐⭐⭐⭐⭐ (5/5) |
| Community Credibility | ⭐⭐⭐⭐⭐ (5/5) |
| Presentation Recommendation | ✅ Highly Recommended |
Why This is Good UCC?
"Not a simple 'how-to-use' tutorial,
but a case study demonstrating W5500's hardware design principles"→ Proves WIZnet's chip design philosophy (rigor, precision)
====================
📋 Electronix W5500 포럼 스레드 - 핵심 요약
🔴 문제 한줄 요약
| 항목 | 내용 |
|---|---|
| 이슈 | W5500의 IP/PORT 레지스터 쓰기 실패 (항상 0x00으로 읽힘) |
| 원인 | SPI 트랜잭션에서 CS가 떨어지는 타이밍 (4바이트 레지스터는 한 번의 CS 사이클에 완료되어야 함) |
| 해결책 | 모든 데이터를 한 번의 SPI 전송으로 처리 (7바이트: 주소 2 + 제어 1 + 데이터 4) |
📊 W5500의 역할 정리
| 계층 | W5500의 역할 |
|---|---|
| 핵심 기능 | Hardware TCP/IP Offload Engine (TOE) - Ethernet 네트워크 처리 전담 |
| 물리 인터페이스 | RJ45 Ethernet (외부) ↔ SPI/병렬 포트 (MCU와 통신) |
| 제어 방식 | 레지스터 기반 - SPI를 통해 주소 + 제어바이트 + 데이터 순서로 통신 |
| CS 신호의 의미 | 트랜잭션 원자성 보장 - CS가 내려가 있는 동안의 모든 바이트가 하나의 단위로 처리됨 |
| 메모리 구조 | 내부 16KB 송수신 버퍼 (소켓별 할당, TCP/UDP 구분) |
| 다중 소켓 | 최대 8개 소켓 동시 운영 (TCP ↔ UDP 혼합 가능) |
| 지원 프로토콜 | TCP, UDP, IPv4 등 |
🎯 기술적 교훈
| 설명 | 의미 |
|---|---|
| "1바이트씩 쓰면 작동 안 함" | W5500은 4바이트 레지스터를 원자적(Atomic) 단위로만 인식 |
| "CS가 핵심" | 하드웨어 칩의 설계 철학 - CS 한 번 = 레지스터 한 번의 완전한 업데이트 |
| "오실로스코프로 보면 동일" | 프로토콜 타이밍의 미묘함 - 신호 모양만으로는 알 수 없는 상태머신 |
💡 WIZnet 관점 - 이 글의 가치
| 의미 | 평가 |
|---|---|
| 커뮤니티 신뢰도 | ✅ 러시아 산업 개발자의 실제 문제 + 해결 사례 |
| 기술 깊이 | ✅ W5500 하드웨어 설계 철학 노출 |
| 숨겨진 함정 | ✅ 단순 튜토리얼이 아닌 버그 디버깅 여정 |
| WIZnet 제품 강점 | ✅ 정확한 레지스터 설계 (엄격한 프로토콜) |
| 개발자층 | ✅ DIY가 아닌 실제 산업 시스템 개발자 |
왜 좋은 UCC인가?
"단순 '사용법' 튜토리얼이 아니라 W5500의 하드웨어 설계 원칙을 보여주는 사례"
→ WIZnet의 칩 설계 철학 (엄격함, 정확함) 증명
[유사글 비교]
🔍 검색 결과 정리
| 마이그레이션 경로 | 공식 문서 | 상태 |
|---|---|---|
| W5200 → W5500 | ✅ 있음 | 공식 마이그레이션 가이드 제공 Wiznet |
| WIZ820io → WIZ850io | ✅ 언급됨 | 펌웨어 수정 필요 |
| W3150 → W5500 | ❌ 없음 | 검색 불가 |
📝 maker.wiznet.io에서 찾은 W5500 관련 UCC
| # | 프로젝트명 | 설명 | 의미 |
|---|---|---|---|
| 1 | STM32 + W5500 Smart Device Control | STM32F103C8T6와 W5500을 사용한 IoT 웹 제어 | STM32 통합 사례 |
| 2 | ESP32-S3 + W5500 Smart Display | ESP32-S3와 W5500 + TFT 디스플레이 | ESP32 최신 통합 |
| 3 | ESP32 + W5500 Ethernet | ESP32에 W5500 추가 (SPI, ETH.h API) | WiFi → Wired 마이그레이션 |
| 4 | ROS2 + ESP32 + W5500 | mROS2로 로봇 네트워킹 (저지연) | 산업용 사례 |
| 5 | Linux W5500 Driver | Linux 커널 드라이버 포팅 (device-tree) | 고급 시스템 통합 |
[유사 Migration 글 사례 ]
1. POWERLINK protocol successful experience sharing in stm32 microcontroller + w5500 transplantation
내용: STM32 마이크로컨트롤러와 W5500 환경에서 개방형 실시간 이더넷 프로토콜인 POWERLINK 프로토콜 소스 코드를 이식(Migration)하는 가이드와 성공적인 개발 경험을 공유하는 글입니다.
주소: https://maker.wiznet.io/gavinchang/projects/powerlink-protocol-successful-experience-sharing-in-stm32-microcontroller-w5500-transplantation/
2. Porting W5500 on STM32 with TCP/UDP/Web Server Support
내용: WIZnet의 공식 이더넷 드라이버(ioLibrary)를 활용하여 W5500 칩을 STM32 MCU 환경으로 포팅 및 마이그레이션하는 전체적인 과정을 다룹니다. DHCP 설정, TCP/UDP 통신, 임베디드 웹 서버 연동 등의 구체적인 예제가 포함되어 있습니다.
주소: https://maker.wiznet.io/sophia/projects/porting-w5500-on-stm32-with-tcp-udp-web-server-support/
3. esp-eth-drivers PR: W6100 Ethernet Driver Support Coming to ESP-IDF
내용: ESP32 MCU 환경에서 IPv6를 지원하는 W6100 이더넷 드라이버를 구현한 프로젝트입니다. 글 내에서 기존 W5500 기반 보드에서 W6100 보드로 전환할 때 공통 드라이버 레이어(wiznet_common)를 활용해 드라이버 마이그레이션 공수를 최소화하는 팁을 소개하고 있습니다.
주소: https://maker.wiznet.io/Grace_Koo/projects/feat-add-w6100-ethernet-driver-support-idfgh-17051/

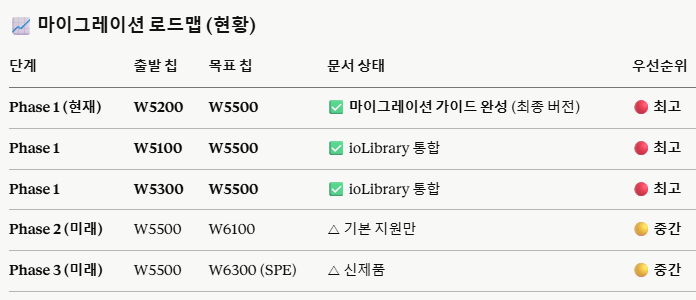

[Q&A] 위즈네트 문서 중 Migration 이 가장 필요한 문서는?
[Q] 🔴 현재 최우선: W5100/W5200/W5300 → W5500
공식 문서에 "All drivers for W5100, W5200 and W5300 will be merged into the ioLibrary in the near future"라고 명시되어 있으며, 이것이 가장 긴급한 부분입니다.
