I will summarize and explain the key points regarding the TW100XR embedded module.

1. Product Identity (What is it?)

The TW100XR is a '4-channel Serial-to-Ethernet gateway' module. Simply put, it acts as a communication bridge that converts 'Serial Communication (UART)' data, primarily used in older equipment or industrial devices, into 'TCP/IP (Ethernet)' data, the latest network standard.

2. Hardware Configuration Features

Powerful MCU: Equipped with a performance-proven ARM Cortex-M4 processor (ST or GigaDevice), it offers fast and stable data processing speeds.

4 Independent Channels: Unlike low-cost modules that typically support only 1 or 2 channels, it allows for independent control of each of the four serial channels, resulting in very high efficiency. WIZnet W5500 Chipset: Utilizing the W5500 chip, which implements the TCP/IP stack using hardware logic, it offers superior communication stability and greater resistance to network attacks compared to software-based methods.

3. Key Features and Benefits

Bidirectional Protocol Conversion: Fully supports bidirectional communication, allowing serial data to be sent over a network or network data to be transmitted to serial devices.

High-Speed ​​Communication: Supports Ethernet speeds of 10/100 Mbps and serial speeds up to 3 Mbps, enabling the transmission of large amounts of data without delay.

Convenience Features: * DHCP/DNS/NTP: Allows for automatic IP assignment, domain address usage, and accurate time synchronization.

Configuration Tool Provided: Device environments can be easily configured via a dedicated PC program without complex coding.

Scalability: Compatible with WIZnet's existing model, the WIZ140SR, it facilitates upgrading existing systems. Additionally, firmware modifications are possible as needed, allowing for customized application to specific industrial environments.

4. Use Cases (Who needs this?)

This module is primarily used in the following situations: Factory Automation: When you want to collect PLC or industrial sensor data to a central server.

Remote Control: When you need to control serial equipment located in physically distant locations via the Internet.

Smart Buildings: When connecting serial-based devices, such as access controllers and power meters, to a network.

In summary, the TW100XR can be described as a high-performance multi-channel communication hub that connects existing serial equipment to the Internet world. It is a product optimized for complex industrial sites that require the simultaneous management of four channels.

5. The Role of the w5500

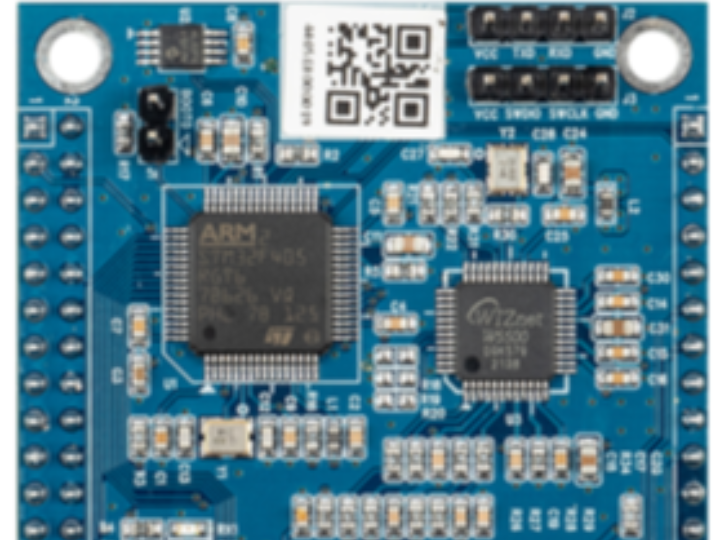

On the TW100XR board, the WIZnet W5500 acts as the core 'dedicated network processing engine.' Let me explain in detail what it does in an easy-to-understand manner.

As a protocol converter, the TW100XR converts data sent by serial equipment into TCP/IP data for transmission over the network, and also converts TCP/IP data received via the network back into serial data for transmission. Key Features

Capable of handling 4 serial channels independently and simultaneously

Can be connected directly to serial equipment

Easily and quickly add Internet functionality to serial equipment

Firmware modification possible to support various equipment and environments

Provides a stable and highly reliable system using the W5500 hardware chip

Supports DHCP IP Acquisition / DNS Query / NTP Time Query / Time Zone Setting

TCP/UDP Data Communication

Ethernet Data Packing Option

Configuration Tool Program provided for easy setup and control

Supports Serial Commands for Serial Configuration

Supports 10/100Mbps Ethernet interface & up to 3Mbps serial interface

Compatible with WIZnet's WIZ140SR

=============================

TW100XR 임베디드 모듈에 대해 핵심적인 내용을 정리하여 설명해 드리겠습니다.

1. 제품의 정체성 (What is it?)

TW100XR은 '4채널 시리얼 투 이더넷(Serial-to-Ethernet) 게이트웨이' 모듈입니다. 쉽게 말해, 구형 장비나 산업용 기기에서 주로 사용하는 '시리얼 통신(UART)' 데이터를 최신 네트워크 표준인 'TCP/IP(이더넷)' 데이터로 상호 변환해주는 통신 징검다리 역할을 합니다.

2. 하드웨어 구성의 특징

강력한 MCU: 성능이 검증된 ARM Cortex-M4 프로세서(ST 또는 GigaDevice)를 탑재하여 데이터 처리 속도가 빠르고 안정적입니다.

독립적인 4채널: 보통 1~2개 채널만 지원하는 저가형 모듈과 달리, 4개의 시리얼 채널을 각각 독립적으로 제어할 수 있어 효율성이 매우 높습니다.

WIZnet W5500 칩셋: 하드웨어 로직으로 TCP/IP 스택이 구현된 W5500 칩을 사용하여, 소프트웨어 방식보다 네트워크 공격에 강하고 통신 안정성이 뛰어납니다.

3. 핵심 기능 및 장점

양방향 프로토콜 변환: 시리얼 데이터를 네트워크로 쏘거나, 네트워크 데이터를 시리얼 장비로 전달하는 양방향 통신을 완벽히 지원합니다.

고속 통신: 이더넷은 10/100Mbps, 시리얼은 최대 3Mbps까지 지원하여 대용량 데이터도 지연 없이 전송 가능합니다.

편의 기능: * DHCP/DNS/NTP: 자동으로 IP를 할당받거나 도메인 주소 사용, 정확한 시간 동기화가 가능합니다.

설정 툴 제공: 전용 PC 프로그램을 통해 복잡한 코딩 없이도 기기 환경을 쉽게 설정할 수 있습니다.

확장성: WIZnet의 기존 모델인 WIZ140SR과 호환되어 기존 시스템을 업그레이드하기에 용이하며, 필요에 따라 펌웨어 수정이 가능해 특정 산업 환경에 맞춤형으로 적용할 수 있습니다.

4. 활용 사례 (Who needs this?)

이 모듈은 다음과 같은 상황에서 주로 사용됩니다.

공장 자동화: PLC나 산업용 센서 데이터를 중앙 서버로 수집하고 싶을 때.

원격 제어: 물리적으로 멀리 떨어진 위치에 있는 시리얼 장비를 인터넷을 통해 제어해야 할 때.

스마트 빌딩: 출입 통제기, 전력량계 등 시리얼 기반 기기를 네트워크망에 연결할 때.

요약하자면, TW100XR은 기존의 시리얼 장비들을 인터넷 세상으로 연결시켜주는 고성능 다채널 통신 허브라고 할 수 있습니다. 4개의 채널을 동시에 관리해야 하는 복잡한 산업 현장에 최적화된 제품입니다.

5. w5500 의 역할

TW100XR 보드에서 WIZnet W5500은 핵심적인 '네트워크 처리 전담 엔진' 역할을 수행합니다. 구체적으로 어떤 일을 하는지 알기 쉽게 설명해 드리겠습니다.

TW100XR은 프로토콜 변환기로써, 시리얼 장비가 보낸 데이터를 TCP/IP 데이터로 변환시켜 네트워크로 전송시키는 역할과 네트워크를 통해 받은 TCP/IP 데이터를 시리얼 데이터로 전환시킨 후 전송하는 역할을 합니다.

주요 특징
4개의 시리얼 채널을 동시에 독립적으로 처리 가능
시리얼 장비에 바로 연결해서 사용 가능
쉽고 빠르게 시리얼 장비에 인터넷 기능 추가
다양한 장비 및 환경 지원을 위한 펌웨어 수정 가능
W5500 하드웨어 칩을 사용한 안정적이고 신뢰성 높은 시스템을 제공
DHCP IP Acquisition / DNS Query / NTP Time Query / Time Zone 셋팅 지원
TCP/UDP 데이터 커뮤니케이션
이더넷 데이터 팩킹 옵션
쉬운 설정 및 제어를 위한 Configuration Tool Program 제공
Serial Configuration을 위한 Serial Command 지원
10/100Mbps 이더넷 인터페이스 & 최대 3Mbps 시리얼 인터페이스 지원
WIZnet 의 WIZ140SR 과 호환하여 사용 가능
