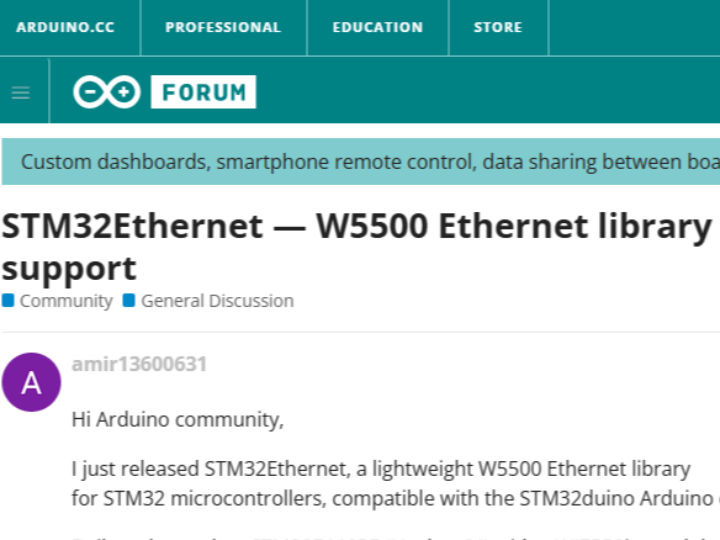

The Arduino Forum post below is an introduction to a **lightweight library for easily using the W5500 Ethernet module with STM32 microcontrollers**. The key point is that it is a “library designed to enable immediate use of W5500 + Modbus TCP in the STM32duino environment.”

## Summary of the Post

The author introduces the release of a library called **STM32Ethernet / W5500Ethernet**. This library is a **W5500 Ethernet library for STM32 microcontrollers** and is compatible with the official STM32duino Arduino Core. The test environment is an **STM32F446RE Nucleo-64 board + WIZ550io module**. ([Arduino Forum][1])

The main features are as follows:

| Features | Description |

| ------------------------- | --------------------------- |

| TCP Server | STM32 board acts as an Ethernet server |

| TCP Client | TCP connection to an external server |

| Modbus TCP Slave | Supports FC03, FC16 |

| Modbus TCP Master | Includes automatic reconnection function |

| W5500 SPI Register Access | W5500 BSB-aware SPI frame processing |

| PHY Link Status | Check Ethernet cable connection status |

| Static IP | Static IP-based network configuration |

A particularly important point in the text is the explanation that the existing official STM32duino Ethernet library targets **Nucleo-144 series boards with an STM32 built-in Ethernet MAC + LAN8742A PHY** and **does not support external SPI Ethernet modules such as the W5500 or WIZ550io**. Therefore, the starting point of this project is that the existing official library is unsuitable for boards without a built-in Ethernet MAC, such as the Nucleo-64 or proprietary STM32 boards. ([GitHub][2])

The author explains that existing community libraries are difficult to use directly in the latest STM32duino environment, target older cores, have many dependencies, or have SPI timing issues on the STM32. Therefore, the author states that this library was newly written to fit the **STM32 + W5500 + STM32duino Core** combination. ([GitHub][2])

## The Role of the W5500 in This Article

In this article, the **W5500 is the core network chip that adds wired Ethernet functionality to the STM32**.

Since boards like the STM32F446RE Nucleo-64 do not have their own Ethernet MAC/PHY, an external Ethernet controller is required to use Ethernet. Here, the W5500 or WIZ550io module **connects to the STM32 via an SPI interface and handles TCP/IP communication**.

The structure can be simplified as follows:

```text

STM32 MCU

└─ SPI

└─ W5500 / WIZ550io

└─ RJ45 Ethernet

└─ Modbus TCP Equipment / Industrial Network

```

In other words, the STM32 handles application logic and Modbus data processing, while the W5500 is used as a **network offloading chip that handles a significant portion of Ethernet physical connections, TCP/IP communication, and socket processing**.

## The Significance of the W5500 in This Article

This case is quite significant from WIZnet's perspective.

First, the W5500 is not merely a simple Arduino hobbyist Ethernet Shield component, but is being used as a **practical component for implementing Modbus TCP in STM32-based industrial embedded systems**. The library in this article also targets “industrial embedded systems” and focuses on **static IP + TCP + Modbus TCP** rather than general-purpose functions such as DHCP, DNS, UDP, and TLS. ([GitHub][2])

Second, the W5500 emerges as the **most realistic way to add Ethernet to MCUs that lack an integrated Ethernet MAC**. Ethernet can be added using only SPI without changing the MCU on STM32 Nucleo-64s, small custom STM32 boards, or low-cost industrial controller boards.

Third, using the W5500 is not enough to simply connect via SPI. This library presents the W5500's **SPI framing that accurately handles the BSB, or Block Select Bits**, as a key differentiator. This implies that while the W5500 is a hardware TCP/IP chip, accurate register access, socket state handling, and SPI signal quality are critical for stable commercialization. ([Arduino Forum][1])

## Implications from WIZnet's Perspective

This article is a good example demonstrating the strengths of the W5500.

**The W5500 is a component that quickly adds industrial Ethernet / Modbus TCP capabilities to the STM32.**

It is particularly suitable for the following markets:

| Applications | Value of the W5500 |

| ------------ | -------------------------------- |

| Industrial Sensor Nodes | Transmit STM32 sensor data via wired Ethernet |

| PLC Peripherals | Modbus TCP Slave Implementation |

| Gateways | Polling multiple devices as a Modbus TCP Master |

| Facility Monitoring | Stable TCP connection based on static IP |

| Custom STM32 Boards | Adding wired LAN without an embedded Ethernet MAC |

## One-Line Conclusion

In this article, the W5500 is the **core SPI Ethernet controller that provides industrial wired Ethernet and Modbus TCP capabilities to STM32 boards.** For WIZnet, this is an example demonstrating that the “STM32 + W5500 + Modbus TCP” combination can still serve as a highly practical reference model in the industrial IoT, gateway, and facility monitoring markets.

======================

아래 Arduino Forum 글은 STM32 마이크로컨트롤러에서 W5500 Ethernet 모듈을 쉽게 쓰기 위한 경량 라이브러리 소개글입니다. 핵심은 “STM32duino 환경에서 W5500 + Modbus TCP를 바로 사용할 수 있게 만든 라이브러리”입니다.

글의 핵심 요약

작성자는 STM32Ethernet / W5500Ethernet이라는 라이브러리를 공개했다고 소개합니다. 이 라이브러리는 STM32 마이크로컨트롤러용 W5500 Ethernet 라이브러리이며, 공식 STM32duino Arduino Core와 호환됩니다. 테스트 환경은 STM32F446RE Nucleo-64 보드 + WIZ550io 모듈입니다. (Arduino Forum)

주요 기능은 다음과 같습니다.

글에서 특히 중요한 점은, 기존 STM32duino 공식 Ethernet 라이브러리는 STM32 내장 Ethernet MAC + LAN8742A PHY가 있는 Nucleo-144 계열 보드를 대상으로 하며, 외부 SPI Ethernet 모듈인 W5500이나 WIZ550io는 지원하지 않는다는 설명입니다. 따라서 Nucleo-64나 자체 STM32 보드처럼 내장 Ethernet MAC이 없는 경우에는 기존 공식 라이브러리가 맞지 않는다는 것이 이 프로젝트의 출발점입니다. (GitHub)

작성자는 기존 커뮤니티 라이브러리들도 최신 STM32duino 환경에서 바로 쓰기 어렵거나, 오래된 Core를 대상으로 하거나, 의존성이 많거나, STM32에서 SPI 타이밍 문제가 있다고 설명합니다. 그래서 이 라이브러리는 STM32 + W5500 + STM32duino Core 조합에 맞춰 새로 작성되었다고 밝힙니다. (GitHub)

W5500이 이 글에서 맡는 역할

이 글에서 W5500은 STM32에 유선 Ethernet 기능을 추가하는 핵심 네트워크 칩입니다.

STM32F446RE Nucleo-64 같은 보드는 자체 Ethernet MAC/PHY가 없기 때문에, Ethernet을 쓰려면 외부 Ethernet 컨트롤러가 필요합니다. 여기서 W5500 또는 WIZ550io 모듈이 SPI 인터페이스로 STM32에 연결되어 TCP/IP 통신을 담당합니다.

구조를 단순화하면 다음과 같습니다.

STM32 MCU
  └─ SPI
      └─ W5500 / WIZ550io
            └─ RJ45 Ethernet
                  └─ Modbus TCP 장비 / 산업용 네트워크

즉, STM32는 애플리케이션 로직과 Modbus 데이터 처리를 담당하고, W5500은 Ethernet 물리 연결, TCP/IP 통신, 소켓 처리의 상당 부분을 담당하는 네트워크 오프로딩 칩으로 쓰입니다.

이 글에서 W5500의 의미

이 사례는 WIZnet 입장에서 꽤 의미가 있습니다.

첫째, W5500은 단순한 Arduino 취미용 Ethernet Shield 부품이 아니라, STM32 기반 산업용 임베디드 시스템에서 Modbus TCP를 구현하는 실용적인 부품으로 사용되고 있습니다. 글의 라이브러리도 “industrial embedded systems”를 목표로 하고 있으며, DHCP, DNS, UDP, TLS 같은 범용 기능보다 고정 IP + TCP + Modbus TCP에 집중합니다. (GitHub)

둘째, W5500은 내장 Ethernet MAC이 없는 MCU에 Ethernet을 붙이는 가장 현실적인 방법으로 등장합니다. STM32 Nucleo-64, 소형 커스텀 STM32 보드, 저가 산업용 컨트롤러 보드에서 MCU를 바꾸지 않고도 SPI만으로 Ethernet을 추가할 수 있습니다.

셋째, W5500을 쓰려면 단순히 SPI로 연결하는 것만으로 끝나지 않습니다. 이 라이브러리는 W5500의 BSB, 즉 Block Select Bits를 정확히 처리하는 SPI 프레이밍을 중요한 차별점으로 제시합니다. 이는 W5500이 하드웨어 TCP/IP 칩이지만, 안정적인 제품화를 위해서는 정확한 레지스터 접근, 소켓 상태 처리, SPI 신호 품질이 중요하다는 뜻입니다. (Arduino Forum)

WIZnet 관점에서의 시사점

이 글은 W5500의 강점을 잘 보여주는 사례입니다.

W5500 = STM32에 산업용 Ethernet / Modbus TCP 기능을 빠르게 추가하는 부품입니다.

특히 다음 시장에 적합합니다.

한 줄 결론

이 글에서 W5500은 STM32 보드에 산업용 유선 Ethernet과 Modbus TCP 기능을 부여하는 핵심 SPI Ethernet 컨트롤러입니다. WIZnet 입장에서는 “STM32 + W5500 + Modbus TCP” 조합이 산업용 IoT, 게이트웨이, 설비 모니터링 시장에서 여전히 매우 실용적인 레퍼런스 모델이 될 수 있음을 보여주는 사례입니다.
