[RP2350-W6300 SSM] HSTX 를 이용한 DVI 출력 테스트

COMPONENTS

PROJECT DESCRIPTION

블로그 소개

nexp.tistory.com : 2093개의 글

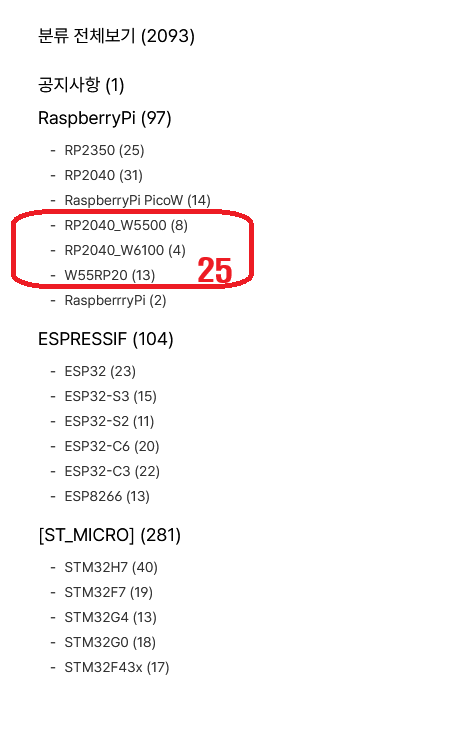

글 메뉴에 W5500, W6100, W55rp20 이란 메뉴가 있음. 총 25개의 글

이 글의 카테고리 : RP2350

이 글의 발행일 : 2025.8.17

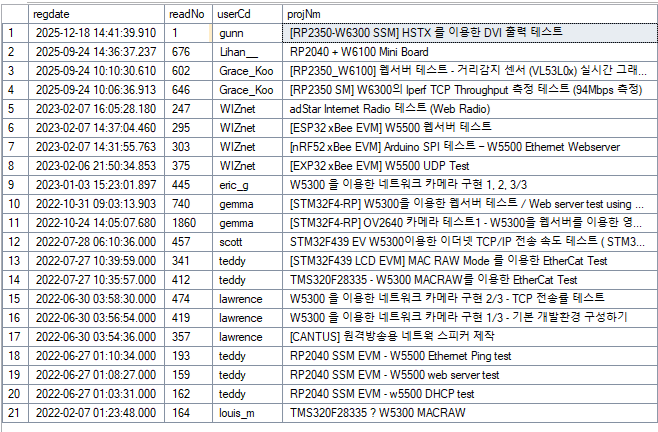

nexp 의 티스토리 블로그에 이미 20개의 Maker 사이트 글이 있음.

글의 내용

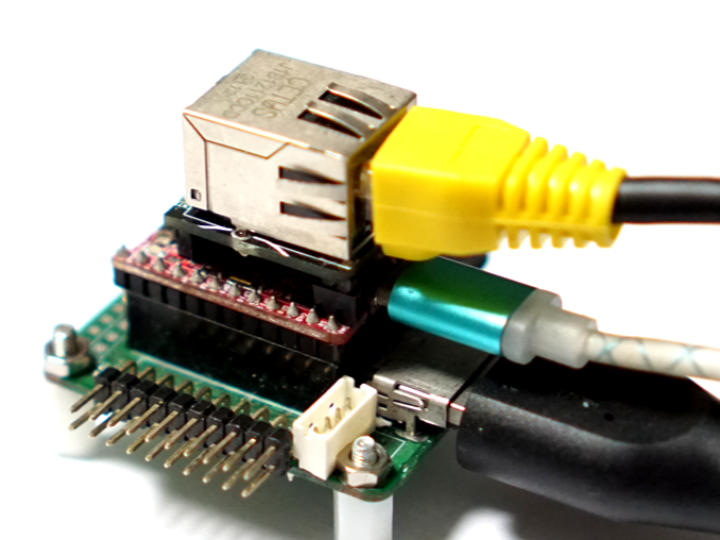

RP2350(Raspberry Pi의 차세대 MCU)과 W6300(고속 네트워크 칩)이 탑재된 SSM 보드를 활용한 하드웨어 테스트입니다.

목적: W6300의 빠른 네트워크 전송 속도를 활용해, 이전 모델(W55RP20)보다 더 빠르고 끊김 없는 실시간 네트워크 HDMI 이미지 출력을 구현하기 위한 사전 검증입니다.

RP2350의 새로운 고속 인터페이스인 HSTX(High-Speed Serial Transmit)를 사용하여 DVI(HDMI) 신호를 출력합니다.

사용 핀: GPIO 12번 ~ 19번 (총 8개 핀)

신호 할당:

Clock: GP13(CK+), GP12(CK-)

Data 0: GP15(D0+), GP14(D0-)

Data 1: GP17(D1+), GP16(D1-)

Data 2: GP19(D2+), GP18(D2-)

RP2350의 HSTX 컨트롤러 레지스터를 설정하여 각 레인(Lane)에 맞는 데이터와 클럭을 할당했습니다.

hstx_ctrl_hw 설정을 통해 차동 신호(Differential Signal)를 생성하며, 한쪽 핀에 인버전(INV_BITS)을 적용해 DVI 신호 규격을 맞추었습니다.

gpio_set_function(i, 0)을 통해 해당 GPIO들을 HSTX 전용 모드로 전환했습니다.

결과: 기존 HDMI 출력 확장 보드와 연결하여 정상적으로 화면이 출력되는 것을 확인했습니다.

향후 계획: 확인된 DVI 출력 기능을 바탕으로, 네트워크를 통해 전송받은 이미지를 실시간으로 출력하는 후속 테스트를 진행할 예정입니다.

요약하자면: 이 글은 RP2350의 HSTX 기능을 사용해 HDMI 화면을 띄우는 데 성공했으며, 이를 통해 "네트워크 기반 고속 영상 전송 시스템"을 만들 준비가 되었음을 보여주는 기술 노트입니다.
