1. Summary of Reddit Post

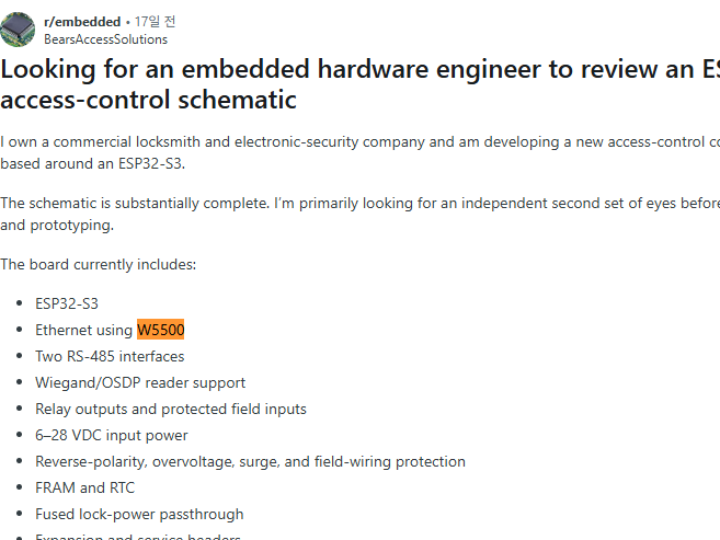

This is a paid job posting seeking a hardware engineer to review a schematic for an ESP32-S3-based access control device.

Project Overview: Design review of a 4-layer PCB access control device utilizing the ESP32-S3 as the main controller.

Key Components:

Main MCU: ESP32-S3

Network Communication: Wired Ethernet connection using the W5500

Serial/Communication Interfaces: Two RS-485 interfaces; support for Wiegand/OSDP readers

Power and Protection Circuits: 6–28V DC power input; reverse voltage, overvoltage, and surge protection; fused power delivery for locks

Other Components: FRAM, RTC, expansion and service headers

Requirements: Seeking an expert who understands design considerations for noisy industrial/access control environments and can provide feedback on potential circuit issues (submission of a career summary, portfolio, and desired rate requested).

2. Summary of the W5500's Role in the Project
The W5500 is an SPI Ethernet controller with an integrated hardware TCP/IP stack from WIZnet. It performs the following key roles in this project:

Provides Wired Network Capability to the ESP32-S3: Since the ESP32-S3 lacks an internal Ethernet MAC, connecting it to the W5500 via the SPI interface (CLK, MOSI, MISO, CS) enables 10/100 Mbps wired Ethernet (LAN) communication.

Reduces MCU Processing Load: The W5500's internal hardware chip independently handles network protocol stacks such as TCP, UDP, IPv4, ARP, and ICMP. The main MCU (ESP32-S3) can focus on executing access control algorithms without having its CPU and memory (RAM) resources consumed by Ethernet communication processing.

Reliable Data Transmission: Unlike wireless (Wi-Fi) communication, which is susceptible to signal interference or dropouts, a wired connection ensures stable server communication—a critical requirement for access control devices where security and immediate responsiveness are paramount.

[Q&A]

Q: Why add a W5500 chip to implement wired Ethernet when the ESP32-S3 already comes with built-in wireless (Wi-Fi) capabilities?

A:
The primary reasons are enhanced communication reliability and security, as well as optimized MCU performance.

High Reliability and Security: Access control systems require real-time transmission of entry/exit logs and immediate door-opening control. While Wi-Fi is vulnerable to signal interference, physical obstructions (like walls), and Access Point (AP) failures, wired Ethernet via the W5500 guarantees stable, uninterrupted communication.

Reduced System Load on ESP32-S3: The W5500 features a built-in hardware TCP/IP protocol stack, handling network packet processing independently within the chip itself. This allows the ESP32-S3 to dedicate its CPU and RAM resources to access control algorithms and reader (Wiegand/OSDP) response processing, rather than managing communication tasks.

Easy Wired Expansion via SPI: The ESP32-S3 lacks an internal Ethernet MAC, making it difficult to directly connect an RMII-based PHY chip; however, using the W5500 allows for the easy addition of wired network functionality using only a standard SPI interface.

==========================

1. Reddit URL 게시글 내용 요약
해당 글은 ESP32-S3 기반의 출입 통제(Access Control) 회로도(Schematic)를 검토해 줄 하드웨어 엔지니어를 구인하는 유료 작업 요청글입니다.

프로젝트 개요: ESP32-S3를 메인 컨트롤러로 사용하는 4레이어 PCB 출입 통제 장치 설계 리뷰.

주요 구성 요소:

메인 MCU: ESP32-S3

네트워크 통신: W5500을 이용한 유선 이더넷(Ethernet) 연결

시리얼/통신 인터페이스: RS-485 인터페이스 2개, Wiegand/OSDP 리더기 지원

전원 및 보호 회로: 6~28V DC 입력 전원, 역전압/과전압/서지 보호, 퓨즈 적용 잠금 전원 전달

기타 부품: FRAM, RTC, 확장 및 서비스 헤더

요구 사항: 노이즈가 많은 산업/출입통제 환경 설계를 이해하고 회로의 문제점을 피드백해 줄 전문가 모집 (경력 요약, 포트폴리오, 희망 단가 제출 요청).

2. 프로젝트 내 W5500의 역할 요약
W5500은 위즈넷(WIZnet)의 하드웨어 TCP/IP 내장 SPI 이더넷 컨트롤러(Ethernet Controller)입니다. 해당 프로젝트에서 다음과 같은 핵심 역할을 수행합니다.

ESP32-S3에 유선 네트워크 기능 제공: ESP32-S3는 내부 이더넷 MAC이 없기 때문에, SPI 범용 통신 인터페이스(CLK, MOSI, MISO, CS)를 통해 W5500과 연결함으로써 10/100 Mbps 유선 이더넷(LAN) 통신을 가능하게 합니다.

MCU 처리 부하 경감: TCP, UDP, IPv4, ARP, ICMP 등 네트워크 프로토콜 스택을 W5500 내부 하드웨어 칩이 알아서 직접 처리합니다. 메인 MCU(ESP32-S3)는 이더넷 통신 처리에 CPU와 메모리(RAM)를 뺏기지 않고 출입 통제 알고리즘 수행에 집중할 수 있습니다.

신뢰성 높은 데이터 전송: 무선(Wi-Fi) 통신 대비 신호 간섭이나 끊김이 없어, 보안과 즉각적인 반응이 중요한 출입 통제 장치에서 안정적인 서버 통신을 보장합니다.

[Q&A]

Q: 무선 통신(Wi-Fi) 기능이 기본 탑재된 ESP32-S3를 출입 통제 장치에 사용할 때, 굳이 W5500 칩을 추가하여 유선 이더넷(Ethernet)을 구현하는 이유는 무엇인가요?

A:
주요 이유는 통신 신뢰성 및 보안 강화와 MCU 성능 최적화 때문입니다.

높은 신뢰성과 보안성: 출입 통제 시스템은 실시간 출입 기록 전송과 즉각적인 문 열림 제어가 필수적입니다. 무선(Wi-Fi)은 주변 신호 간섭, 벽면 차폐, AP 장애 등에 영향을 받기 쉬운 반면, W5500을 통한 유선 이더넷은 끊김 없는 안정적인 통신을 보장합니다.

ESP32-S3 시스템 부하 경감: W5500은 하드웨어 TCP/IP 프로토콜 스택을 내장하고 있어 네트워크 패킷 처리를 칩 자체에서 전담합니다. 이로 인해 ESP32-S3는 통신 처리에 CPU와 RAM 리소스를 뺏기지 않고, 출입 제어 알고리즘이나 리더기(Wiegand/OSDP) 응답 처리에 전념할 수 있습니다.

SPI 연결을 통한 간편한 유선 확장: ESP32-S3에는 내부 이더넷 MAC이 없어 RMII 방식 PHY 칩을 직접 붙이기 어렵지만, W5500을 사용하면 일반 SPI 인터페이스만으로 손쉽게 유선 네트워크 기능을 추가할 수 있습니다.
