Title: FPGA MCU Porting Update (v1.4)
This post is a notice regarding updates to the 'STM32 FreeRTOS Implementation' lecture (Author: alex). The main update focuses on the 'W5500 High-Speed Interface Implementation'.
Key Content Summary:

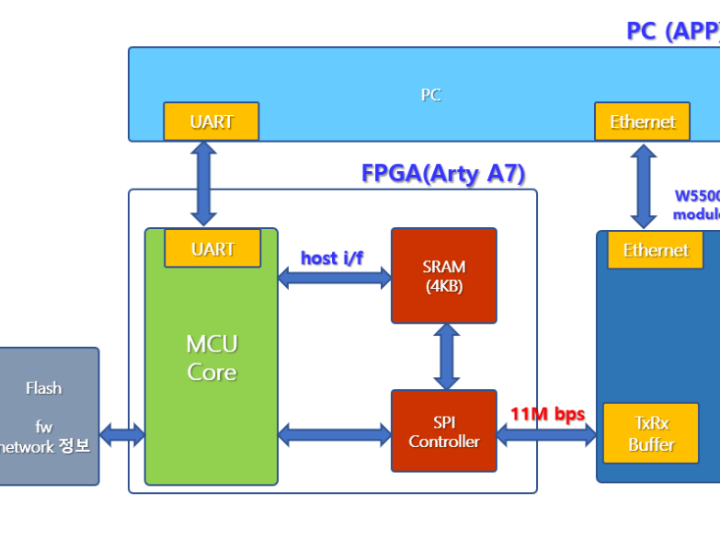

System Implementation Method: The W5500's SPI interface was implemented in RTL, and a 4KB internal SRAM was included to enable a high-speed interface.
W5500 Write Operation:
The MCU stores the data to be transmitted in the SRAM.
When a command is given to the SPI Controller, the data from the SRAM is transmitted to the W5500.
It was confirmed to operate at a speed of 11 Mbps with the jumper connected, and during board fabrication, it was verified to reach up to 24 Mbps (theoretically 33 Mbps).
W5500 Read Operation:
Checks whether the W5500 has received data. This method involves the SPI Controller fetching data at high speed upon reception, storing it in SRAM, and the MCU reading it.
Other Information: Students who have purchased the course can access updated electronic documents and materials via the provided download link.
[Role of the W5500]
In this course, the primary role of the W5500 is to handle Ethernet communication with external devices.
Specifically, it is as follows:
Network Communication Processing: The W5500 is an Ethernet controller chip with an embedded hardware TCP/IP stack. This chip reduces the load on the main processor (MCU) by processing complex network communications (TCP, UDP, IP, etc.) in hardware.
SPI-based High-speed Communication: To achieve the goal of this course, 'implementing high-speed interfaces,' it connects to an SPI Controller designed within the FPGA to perform the role of transmitting and receiving data at high speeds. The method involves the MCU storing data to be sent in SRAM, which the W5500 then transmits externally via the network, and storing the data back into SRAM upon receiving it from the outside.
To summarize, the W5500 serves as a core communication module that enables embedded systems (specifically the FPGA in this course) to connect to the Internet or a local network to exchange data. It appears the instructor structured this content to facilitate hands-on practice in controlling the W5500 chip to communicate with external devices.
=======================
제목: FPGA MCU 포팅 업데이트 (v1.4)
이 글은 'STM32 FreeRTOS 구현' 관련 강의(작성자: alex)의 업데이트 소식을 알리는 공지사항입니다. 주된 업데이트 내용은 'W5500 고속 인터페이스 구현'입니다.
핵심 내용 요약:
시스템 구현 방식: W5500의 SPI 인터페이스를 RTL로 구현하고, 내부에 4KB SRAM을 두어 고속 인터페이스를 가능하게 했습니다.
W5500 Write 동작:
MCU가 전송할 데이터를 SRAM에 저장합니다.
SPI Controller에 명령을 주면 SRAM의 데이터를 W5500으로 전송합니다.
점퍼 연결 상태에서 11Mbps의 속도로 동작하는 것을 확인했으며, 보드 제작 시 최대 24Mbps(이론상 33Mbps)까지 확인되었습니다.
W5500 Read 동작:
W5500의 데이터 수신 여부를 체크합니다.
데이터 수신 시 SPI Controller가 고속으로 데이터를 가져와 SRAM에 저장하고, MCU가 이를 읽어오는 방식입니다.
기타 안내: 강의를 구매한 수강생들은 제공된 다운로드 링크를 통해 업데이트된 전자문서와 자료를 받을 수 있습니다.
[W5500 의 역할]
해당 강의에서 W5500의 주된 역할은 외부 디바이스와의 이더넷(Ethernet) 통신을 담당하는 것입니다.
구체적으로 살펴보면 다음과 같습니다.
네트워크 통신 처리: W5500은 하드웨어 TCP/IP 스택을 내장한 이더넷 컨트롤러 칩입니다. 이 칩은 복잡한 네트워크 통신(TCP, UDP, IP 등)을 하드웨어적으로 처리하여 메인 프로세서(MCU)의 부하를 줄여주는 역할을 합니다.
SPI 기반 고속 통신: 이 강의의 목표인 '고속 인터페이스 구현'을 위해, FPGA 내부에 설계된 SPI Controller와 연결되어 데이터를 고속으로 송수신하는 역할을 수행합니다. MCU가 보낼 데이터를 SRAM에 저장하면, W5500이 이를 네트워크를 통해 외부로 전송하고, 외부에서 데이터를 받으면 다시 SRAM에 저장하는 방식입니다.
정리하자면, W5500은 임베디드 시스템(이 강의에서는 FPGA가 해당)이 인터넷이나 로컬 네트워크에 연결되어 데이터를 주고받을 수 있도록 해주는 핵심 통신 모듈의 역할을 합니다. 강의자는 이 W5500 칩을 제어하여 외부 디바이스와 통신하는 것을 실습하기 위해 해당 내용을 구성한 것으로 보입니다.
