It contains extensive information ranging from the hardware components of Ethernet technology to the latest technology trends such as SPE (Single Pair Ethernet), PoE (Power over Ethernet), and specific Ethernet controller ICs.

1. Summary of Key Contents

Ethernet Hardware Configuration

Connector: Uses an RJ45 jack; a form with built-in magnetic components is called an ICM (Integrated Connector Module).

Magnetic Components: Responsible for electrical isolation and signal transmission between the PHY and the cable; they can be mounted separately on the PCB or selected as an integrated type within the connector.

Hierarchy: Divided into the MAC, which processes signals, and the PHY, which converts them into physical signals to drive the magnetic components.

Power Supply Technologies (PoE & PoDL)

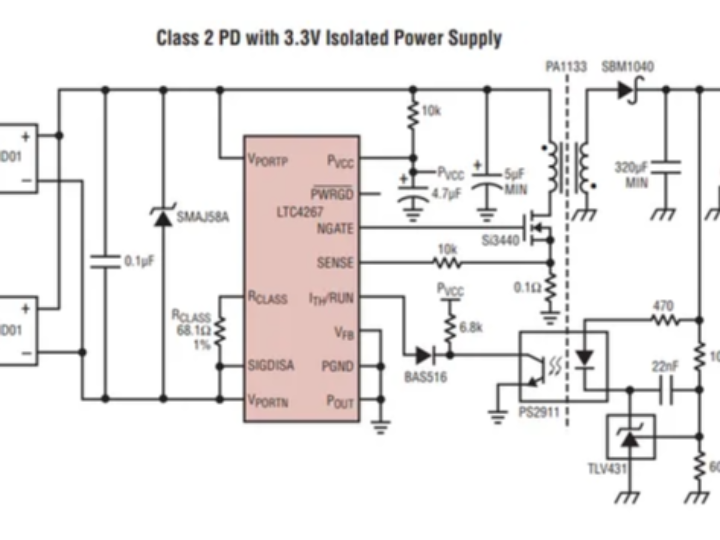

PoE (Power over Ethernet): Transmits data and power simultaneously over existing 4-pair (8-wire) Ethernet cables. (Maximum capacity: approximately 75–100W)

PoDL (Power over Data Lines): A technology that transmits data and power simultaneously over a single pair of wires in an SPE (Single Pair Ethernet) environment.

Latest and Special Standards

SPE (Single Pair Ethernet): A standard that reduces cost and weight by using only a single pair of twisted pair wires; it is primarily used in the automotive and IoT industries (-T1 suffix).

EtherCAT: A real-time communication protocol for applications such as factory automation. While its hardware layer is similar to Ethernet, it is characterized by slave nodes processing data on the "on the fly" (real-time delivery) basis.

2. Reasons for the Mention of the W5500

The W5500 was introduced as a "representative solution that enables easy implementation of Ethernet in embedded systems." The specific reasons are as follows:

Built-in Hardware TCP/IP Stack: Unlike typical PHY-only chips, the W5500 handles the entire TCP/IP protocol stack in hardware. This enables resource-constrained, low-spec microcontrollers (MCUs) to perform Ethernet communication without running complex software libraries (such as lwIP).

Design Convenience: It includes both MAC and PHY components and communicates with the MCU using the relatively simple SPI protocol. The text emphasizes that this enables "Serial-to-Ethernet" implementation.

Popularity: It was used as an example to demonstrate that it is a popular chip widely used in the maker community, such as in Arduino Ethernet shields.

Performance and Features: This is due to practical advantages, such as support for up to eight independent sockets (connections) and the ability to withstand 5V I/O tolerance while using a 3.3V power supply.

Additional Analysis: Differences from lwIP

While lwIP, mentioned in the text, is a method of implementing TCP/IP in software, the W5500 handles this using internal chip hardware. By mentioning both of these, we are explaining both major paths to embedded Ethernet implementation (S/W vs. H/W).

===

이더넷 기술의 하드웨어 구성 요소부터 최신 기술 트렌드인 SPE(Single Pair Ethernet), PoE(Power over Ethernet) 및 특정 이더넷 컨트롤러 IC들에 대한 광범위한 정보를 담고 있습니다.

1. 이 글의 주요 내용 요약
이더넷 하드웨어 구성
커넥터(Connector): RJ45 잭을 사용하며, 자기 소자(Magnetics)가 내장된 형태를 ICM(Integrated Connector Modules)이라고 부릅니다.

자기 소자(Magnetics): PHY와 케이블 사이에서 전기적 격리 및 신호 전달을 담당하며, PCB에 별도로 실장하거나 커넥터 내장형을 선택할 수 있습니다.

계층 구조: 신호를 처리하는 MAC과 물리적 신호로 변환하여 자기 소자를 구동하는 PHY로 나뉩니다.

전력 공급 기술 (PoE & PoDL)
PoE (Power over Ethernet): 기존 4쌍(8선) 이더넷 케이블을 통해 데이터와 전력을 동시에 전송합니다. (최대 약 75~100W 가능)

PoDL (Power over Data Lines): SPE(싱글 페어 이더넷) 환경에서 한 쌍의 전선으로 데이터와 전력을 동시에 보내는 기술입니다.

최신 및 특수 표준
SPE (Single Pair Ethernet): 단 한 쌍의 꼬임쌍선만 사용하여 비용과 무게를 줄인 표준으로, 주로 자동차 및 IoT 산업용(-T1 접미사)으로 사용됩니다.

EtherCAT: 공장 자동화 등을 위한 실시간 통신 프로토콜로, 하드웨어 계층은 이더넷과 유사하지만 슬레이브 노드가 "On the fly"(실시간 전달) 방식으로 데이터를 처리하는 것이 특징입니다.

2. W5500이 언급된 이유
W5500은 "임베디드 시스템에서 이더넷을 쉽게 구현할 수 있게 해주는 대표적인 솔루션"으로서 소개되었습니다. 구체적인 이유는 다음과 같습니다.

하드웨어 TCP/IP 스택 내장: 보통의 PHY 전용 칩들과 달리, W5500은 TCP/IP 프로토콜 스택 전체를 하드웨어적으로 처리합니다. 이는 리소스가 부족한 저사양 마이크로컨트롤러(MCU)가 복잡한 소프트웨어 라이브러리(lwIP 등)를 돌리지 않고도 이더넷 통신을 할 수 있게 해줍니다.

설계 편의성: MAC과 PHY를 모두 포함하고 있으며, MCU와는 비교적 간단한 SPI 프로토콜로 통신합니다. 텍스트에서는 이를 통해 "시리얼-투-이더넷(Serial-to-Ethernet)" 구현이 가능함을 강조하고 있습니다.

대중성: 아두이노(Arduino) 이더넷 쉴드 등 메이커 커뮤니티에서 널리 사용되는 대중적인 칩임을 보여주기 위해 예시로 사용되었습니다.

성능 및 특징: 최대 8개의 독립적인 소켓(연결)을 지원하고, 3.3V 전원을 사용하면서도 5V 입출력(I/O Tolerance)을 견딜 수 있는 실무적인 장점 때문입니다.

추가 분석: lwIP와의 차이점
텍스트에서 언급된 lwIP는 소프트웨어적으로 TCP/IP를 구현하는 방식인 반면, W5500은 이를 칩 내부 하드웨어로 처리하는 방식입니다. 이 두 가지를 모두 언급함으로써 임베디드 이더넷 구현의 두 가지 주요 경로(S/W 방식 vs H/W 방식)를 모두 설명하고 있습니다.
