ESP32 + W5500 Ethernet Module-Based 8-Channel Relay Control Project

This is a circuit design document published in Cirkit Designer. It is a project to build a network-based relay controller by combining the Wi-Fi capabilities of the ESP32 microcontroller with the stable network connectivity of the W5500 Ethernet module. The project is configured so that the ESP32 interfaces with the 8-channel relay module to remotely control up to eight different electrical devices or circuits over a network. Designed for students, hobbyists, and developers, it can be opened and customized directly in Cirkit Designer.

Components

W5500 Ethernet Module: A module based on the W5500 chip that provides TCP/IP functionality. It features NC, INT, RST, GND, 5V, SCK, SS, MOSI, MISO, and 3.3V pins. ESP32 38-pin board: Supports Wi-Fi/Bluetooth, possesses multiple GPIO pins

5V 8-channel relay module: Allows for individual control of 8 channels, used for switching high-power devices

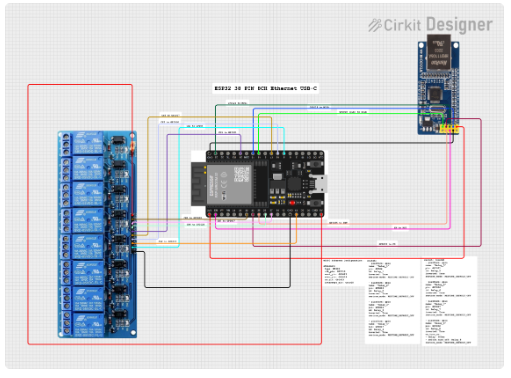

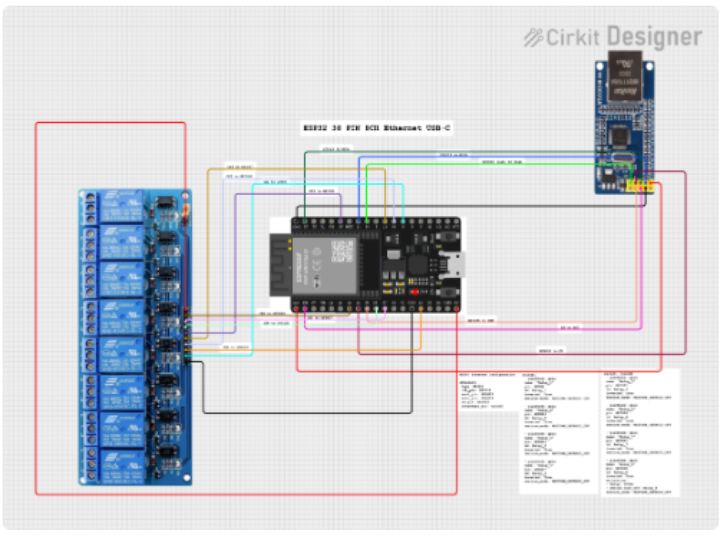

Connection Method: The Ethernet module is connected to the ESP32 via SPI communication, and the relay module is controlled via GPIO pins. Specifically, the W5500's SCK/SS/MOSI/MISO pins are connected to the ESP32's SPI-related pins (18, 33, 23, 19), while INT and RST are connected to the ESP32's pin 25 and EN pin, respectively.

Code: The code attached to this document is a template containing only the setup()/loop() framework; the Ethernet module initialization and relay control logic have not yet been filled in.

Meaning of W5500 in this article

In this document, W5500 refers to the core communication hardware of the project itself.

Role: An Ethernet module based on the W5500 chip, responsible for TCP/IP communication functions. In other words, it is a hardware interface that enables the ESP32 to connect to a network via wired Ethernet instead of (or alongside) its own Wi-Fi.

Connection Method: It communicates with the ESP32 via an SPI interface and consists of four SPI signal lines—SCK (Clock), SS (Chip Select), MOSI, and MISO—along with INT (Interrupt), RST (Reset), and Power (3.3V/5V/GND) pins.

Project Location: In this project, the W5500 acts as a "network gateway," and the structure is designed so that the ESP32 ultimately remotely controls an 8-channel relay (turning external electrical devices on/off) using network commands received through the W5500.

To summarize, the W5500 in this document refers to an Ethernet module equipped with WIZnet's hardwired TCP/IP chip, and it is used as a core component responsible for wired network connectivity in ESP32-based IoT/remote control projects. This can be seen as a typical use case from the actual maker community that aligns with the context of the ESP32+W5500 ecosystem data analysis that Gunn is currently conducting.

======

cirkitdesigner.com은 쉽게 말해 전자회로용 “웹 기반 AI 설계 IDE”입니다.
Arduino, ESP32, Raspberry Pi, 센서, 릴레이, Ethernet 모듈 같은 부품을 브라우저에서 배치하고, 배선하고, 코드와 시뮬레이션까지 연결해 보는 사이트입니다.

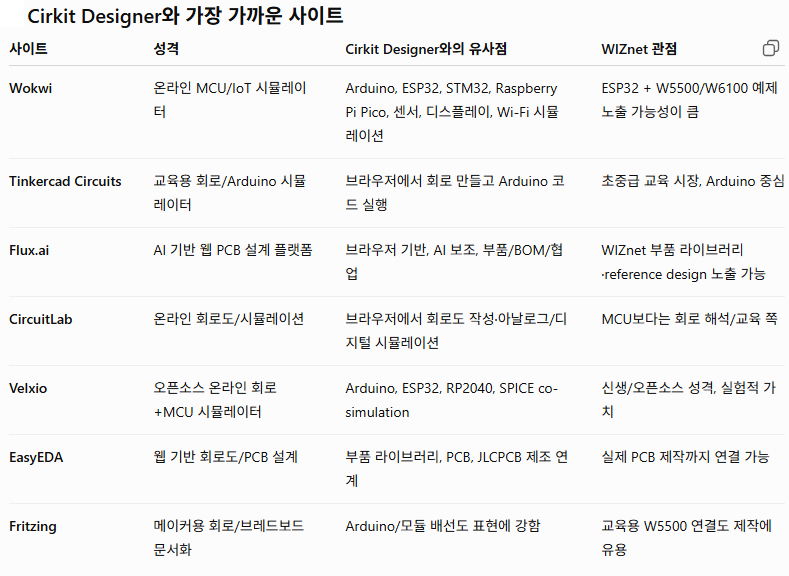

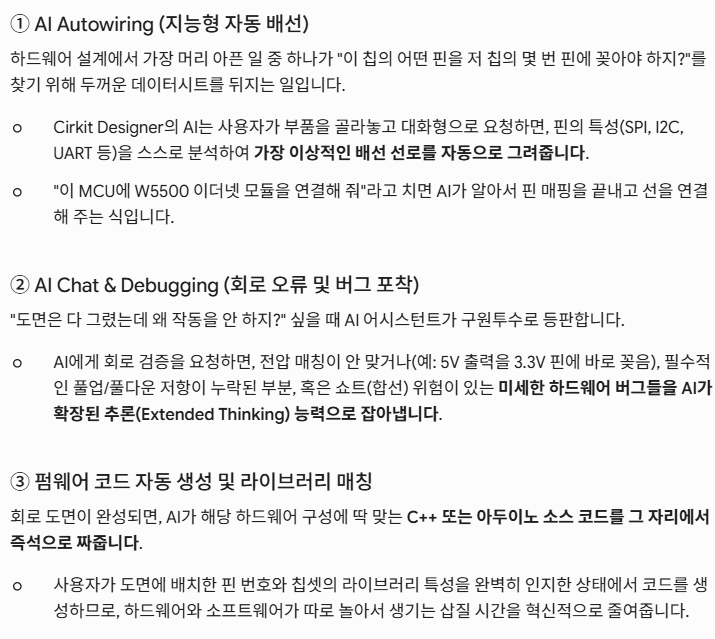

ESP32 + W5500 이더넷 모듈 기반 8채널 릴레이 제어 프로젝트

Cirkit Designer에 게시된 회로 설계 문서로, ESP32 마이크로컨트롤러의 Wi-Fi 기능과 W5500 이더넷 모듈의 안정적인 네트워크 연결성을 결합해 네트워크 기반 릴레이 컨트롤러를 만드는 프로젝트입니다. ESP32가 8채널 릴레이 모듈과 인터페이스하여 네트워크를 통해 최대 8개의 서로 다른 전기 장치나 회로를 원격 제어할 수 있도록 구성되어 있으며, 학생·취미가·개발자를 위한 프로젝트로 Cirkit Designer에서 직접 열고 커스터마이징할 수 있습니다.

구성 요소

• W5500 이더넷 모듈: W5500 칩 기반으로 TCP/IP 기능을 제공하는 모듈이며, NC, INT, RST, GND, 5V, SCK, SS, MOSI, MISO, 3.3V 핀을 갖춥니다.
• ESP32 38핀 보드: Wi-Fi/블루투스 지원, 다수의 GPIO 핀 보유
• 5V 8채널 릴레이 모듈: 8개 채널을 개별 제어 가능, 고전력 장치 스위칭용

연결 방식 이더넷 모듈은 SPI 통신으로 ESP32와 연결되고, 릴레이 모듈은 GPIO 핀을 통해 제어됩니다. 구체적으로 W5500의 SCK/SS/MOSI/MISO가 ESP32의 SPI 관련 핀(18, 33, 23, 19)에, INT와 RST는 각각 ESP32의 25번 핀과 EN 핀에 연결되어 있습니다.

코드: 문서에 첨부된 코드는 setup()/loop() 뼈대만 있는 템플릿으로, 이더넷 모듈 초기화나 릴레이 제어 로직은 아직 채워지지 않은 상태입니다.

이 글에서 W5500의 의미

이 문서에서 W5500은 프로젝트의 핵심 통신 하드웨어 그 자체를 가리킵니다.

1. 역할: W5500 칩 기반의 이더넷 모듈로, TCP/IP 통신 기능을 담당합니다. 즉 ESP32가 자체 Wi-Fi 대신(혹은 그와 함께) 유선 이더넷으로 네트워크에 연결할 수 있게 해주는 하드웨어 인터페이스입니다.
2. 연결 방식: ESP32와는 SPI 인터페이스로 통신하며, SCK(클럭)·SS(칩 선택)·MOSI·MISO 4개의 SPI 신호선과 INT(인터럽트), RST(리셋), 전원(3.3V/5V/GND) 핀으로 구성됩니다.
3. 프로젝트 내 위치: 이 프로젝트에서 W5500은 "네트워크 게이트웨이" 역할을 하며, 최종적으로 ESP32가 W5500을 통해 받은 네트워크 명령으로 8채널 릴레이(외부 전기장치 on/off)를 원격 제어하는 구조입니다.

정리하면, 이 문서에서의 W5500은 WIZnet의 하드와이어드 TCP/IP 칩을 탑재한 이더넷 모듈을 지칭하며, ESP32 기반 IoT/원격제어 프로젝트에서 유선 네트워크 연결성을 담당하는 핵심 부품으로 사용되고 있습니다. Gunn님이 진행 중이신 ESP32+W5500 생태계 데이터 분석과 맥락이 맞닿아 있는, 실제 메이커 커뮤니티에서 나온 전형적인 활용 사례라고 볼 수 있습니다.

[같은 도메인 과거 UCC들]

[Q&A]

[Q] https://docs.cirkitdesigner.com/ 사이트에 W5500 관련 글이 100개 이상 있는 의미는? 위즈네트의 적절한 대응은?

[A]

1. Cirkit Designer에 W5500 글이 넘쳐나는 '진짜 의미'

① 오픈소스 하드웨어 시장의 '사실상 표준 (De Facto Standard)'

아두이노, ESP32, 라즈베리 파이 등을 만지는 전 세계 메이커와 엔지니어들에게 "유선 인터넷을 연결하려면? ➡️ 무조건 W5500"이라는 공식이 뇌리에 박혀 있다는 뜻입니다. Cirkit Designer 같은 설계 플랫폼에서 필수 라이브러리로 등록되어 수많은 유저의 실전 프로젝트(릴레이 제어, 스마트 웨더스테이션, 홈 오토메이션 등)에 감초처럼 포함된 결과입니다.

② 플랫폼의 자동화 템플릿 구조 (기술적 이유)

Cirkit Designer의 문서 구조를 보면, W5500 기본 칩셋뿐만 아니라 W5500 Lite, USR-ES1, W5500 Mini 등 시장에 나온 다양한 파생 모듈별로 페이지가 각각 생성됩니다. 그리고 그 아래에 해당 모듈을 사용한 유저들의 프로젝트가 자동으로 크로스 링크(연동)되어 노출되는 구조입니다. 즉, W5500의 압도적인 실제 사용량 + 플랫폼의 SEO(검색최적화) 확장 구조가 맞물려 100개 이상의 방대한 데이터를 만들어낸 것입니다.

③ '웹 시뮬레이션'이 가능한 핵심 칩셋

Cirkit Designer는 단순히 도면만 그리는 게 아니라 웹브라우저에서 코드 시뮬레이션과 AI 설명을 지원하는 툴입니다. 여기에 W5500이 완벽히 내장되어 있다는 것은, 개발자들이 굳이 실제 부품을 사서 납땜하지 않고도 "인터넷 통신이 잘 되는지" 방구석 테스트를 해볼 수 있는 가장 최적의 칩으로 W5500이 채택되었다는 의미입니다.

2. 위즈네트(WIZnet)는 어떻게 대응해야 하는가?

개발자 생태계에서 이 정도로 자발적인 데이터가 쌓이고 있다는 것은 위즈네트 마케팅/기술지원 팀에 엄청난 기회입니다. 다음과 같은 공격적인 대응이 필요합니다.

차세대 칩셋(W6300 등) 라이브러리 선제 등록 및 세대교체: 현재 W5500 글이 많다는 것은 유저들이 기존 기술(IPv4)에만 머물러 있다는 뜻이기도 합니다. 위즈네트는 IPv6를 지원하는 차세대 칩셋(W6300)이나 최신 W5500-EVB-Pico2 같은 신제품 보드의 공식 라이브러리와 가이드를 Cirkit Designer 측에 빠르게 제공하여 자연스러운 유저 마이그레이션(버전 전환)을 유도해야 합니다.

플랫폼 데이터 검증 및 공식 파트너십: 수많은 유저가 글을 쓰다 보면 레벨 시프터(5V-3.3V 변환) 미사용이나 전원 불안정 등 잘못된 회로 설계법이 공유될 수 있습니다. 위즈네트 엔지니어가 가이드라인을 검토하고, 플랫폼 측과 협력하여 'WIZnet 공식 정품 회로 템플릿'을 인증 마크와 함께 제공하는 것이 브랜드 신뢰도에 도움이 됩니다.

시뮬레이션 연계 마케팅 활성화: 이미 위즈네트 메이커 커뮤니티(maker.wiznet.io)에서도 Cirkit Designer를 활용한 W5500 시뮬레이션 글이 올라오고 있습니다. 이를 확장하여 "Cirkit Designer로 위즈네트 칩 회로 설계하고 스타벅스 쿠폰 받기" 같은 글로벌 메이커 챌린지나 이벤트를 열면, 아주 적은 비용으로 전 세계 엔지니어들에게 신제품을 각인시킬 수 있습니다.
