ESP32 + W5500 Ethernet Module-Based 8-Channel Relay Control Project

This is a circuit design document published in Cirkit Designer. It is a project to build a network-based relay controller by combining the Wi-Fi capabilities of the ESP32 microcontroller with the stable network connectivity of the W5500 Ethernet module. The project is configured so that the ESP32 interfaces with the 8-channel relay module to remotely control up to eight different electrical devices or circuits over a network. Designed for students, hobbyists, and developers, it can be opened and customized directly in Cirkit Designer.

Components

W5500 Ethernet Module: A module based on the W5500 chip that provides TCP/IP functionality. It features NC, INT, RST, GND, 5V, SCK, SS, MOSI, MISO, and 3.3V pins. ESP32 38-pin board: Supports Wi-Fi/Bluetooth, possesses multiple GPIO pins

5V 8-channel relay module: Allows for individual control of 8 channels, used for switching high-power devices

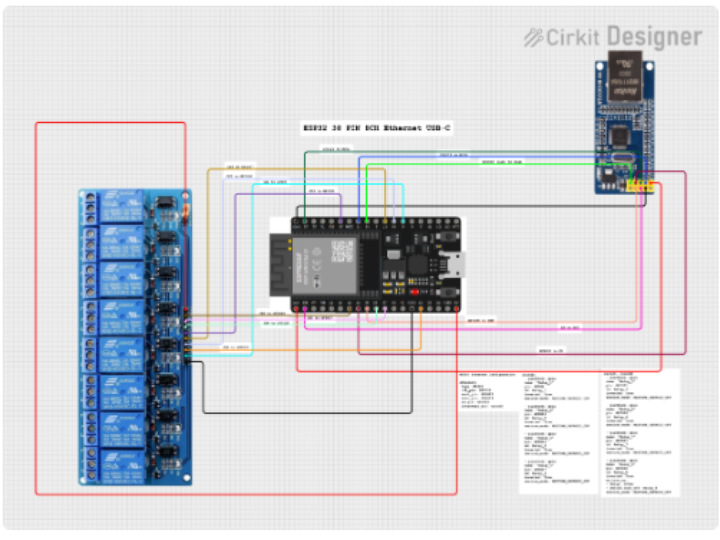

Connection Method: The Ethernet module is connected to the ESP32 via SPI communication, and the relay module is controlled via GPIO pins. Specifically, the W5500's SCK/SS/MOSI/MISO pins are connected to the ESP32's SPI-related pins (18, 33, 23, 19), while INT and RST are connected to the ESP32's pin 25 and EN pin, respectively.

Code: The code attached to this document is a template containing only the setup()/loop() framework; the Ethernet module initialization and relay control logic have not yet been filled in.

Meaning of W5500 in this article

In this document, W5500 refers to the core communication hardware of the project itself.

Role: An Ethernet module based on the W5500 chip, responsible for TCP/IP communication functions. In other words, it is a hardware interface that enables the ESP32 to connect to a network via wired Ethernet instead of (or alongside) its own Wi-Fi.

Connection Method: It communicates with the ESP32 via an SPI interface and consists of four SPI signal lines—SCK (Clock), SS (Chip Select), MOSI, and MISO—along with INT (Interrupt), RST (Reset), and Power (3.3V/5V/GND) pins.

Project Location: In this project, the W5500 acts as a "network gateway," and the structure is designed so that the ESP32 ultimately remotely controls an 8-channel relay (turning external electrical devices on/off) using network commands received through the W5500.

To summarize, the W5500 in this document refers to an Ethernet module equipped with WIZnet's hardwired TCP/IP chip, and it is used as a core component responsible for wired network connectivity in ESP32-based IoT/remote control projects. This can be seen as a typical use case from the actual maker community that aligns with the context of the ESP32+W5500 ecosystem data analysis that Gunn is currently conducting.

======
