1. CAN Network Controller Program
This article provides a technical description of an ESP32-based controller program for building a local CAN network for smart homes.
Key Features
- Uses the same program for all controllers (Master/Slave distinction determined by device profile)
- The Master device (Local Number 1 + Ethernet) is responsible for communication with the outside (Internet, Mobile)
- Designed so that another device can take over the Master role in the event of a failure
- Stores and manages profiles for all devices in NVS flash memory
- FreeRTOS-based multitasking (uses tasks, queues, and semaphores)
- ESP-IDF v5.4.3, ESP32C6 target
Key Implemented Functions
- CAN (TWAI) communication + network scanning
- Ethernet connection
- MQTT over WebSocket Secure (WSS) client
- Event/scenario-based operation
- Currently supported function types: 0x210 (2-channel relay), 0x0A0 (button/switch)
Program Structure
- `app_main.c`: Main entry point, task creation, initialization
- `ethernet.c`: W5500-based Ethernet driver `app_mqtt_wss.c`: MQTT + WebSocket Secure Client
- `CAN.c`: TWAI driver and message processing
- `TYPE_210.c`, `TYPE_0A0.c`: Drivers for each function type
- Stores device profiles, events, and scenarios in NVS
MQTT Topic Structure (Important)
- `com/...`: For control (not stored by the broker)
- `inf/...`: For information/status (uses retain flag)
- Example: `com/1/210/p/1` → Controls parameter 1 of type 210 of controller 1
2. Summary of W5500's Role
The W5500 is an SPI interface Ethernet controller chip manufactured by Wiznet.
In this program, the role of the W5500 is as follows:

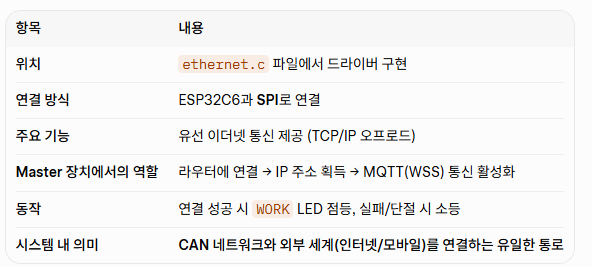

| Item | Content |
|||
| Location | Driver implementation in the `ethernet.c` file |
| Connection Method | Connected to ESP32C6 via SPI |
| Key Function | Provides wired Ethernet communication (TCP/IP offload) |
| Role in Master Device | Connect to router → Obtain IP address → Enable MQTT (WSS) communication |
| Operation | `WORK` LED lights up upon successful connection, turns off upon failure/disconnection |
| Significance within the System | The sole channel connecting the CAN network to the outside world (Internet/Mobile) |
One-line Summary:
> The W5500 is a wired network interface that enables the Master controller to communicate with the Internet/MQTT broker.
> It serves as the basis for Ethernet drivers in the program and is the core hardware through which the Master device connects to the outside world.
=========================================
