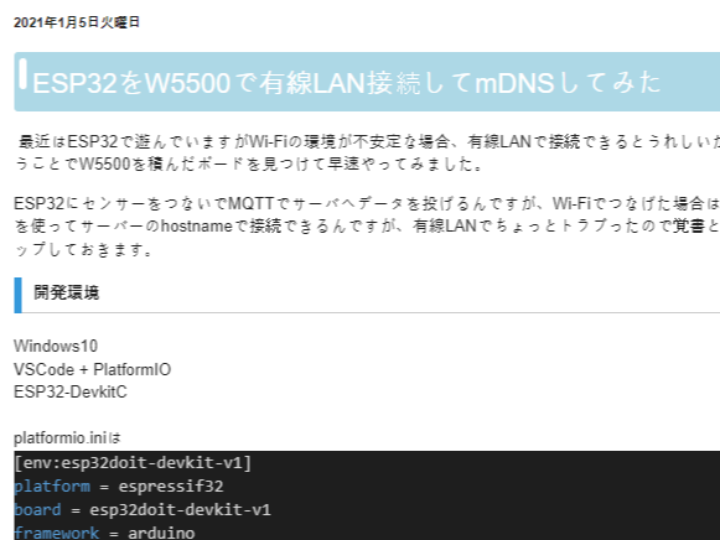

ESP32をW5500で有線LAN接続してmDNSしてみた / I tried mDNS with ESP32 connected to W5500 via wired LAN

最近はESP32で遊んでいますがWi-Fiの環境が不安定な場合、有線LANで接続できるとうれしいかなということでW5500を積んだボードを見つけて早速やってみました。

COMPONENTS Hardware components

Wiznet - W5500 Ethernet Module

x 1

PROJECT DESCRIPTION

有線LANの接続

W5500についてはAmazonでW5500イーサネットネットワークモジュールを購入しました。W5500は3.3V駆動なんですがこのボードは5Vでも動くようにDCDCコンバータが搭載されているのが特徴でしょうか。

5V = 5V
GND = GND
RST = GPIO4
MISO = GPIO19
MOSI = GPIO23
SCS = GPIO5
SCLK = GPIO18

ネットで検索するとESP32でW5500を使って有線LANを行っている記事は多数みうけられますが、基本はSPI接続をすればライブラリがあるのでそれ程戸惑うことはないと思います。

ポイントとしてはEthernetライブラリではなくEthernet2ライブラリを使用することでしょうか。

後、多くの記事ではリセットピンについては接続していないようですが、ESP32がリセットされた場合にW5500側もリセットした方がいいかなと思い接続してみました。

プログラムはこんな感じです。

    byte mac[] = { 0xDE, 0xAD, 0xBE, 0xFE, 0xFE, 0x01 };
    pinMode(4, OUTPUT);
    digitalWrite(4, 0);
    delay(25);
    digitalWrite(4, 1);
    delay(500);
    Ethernet.init(5);
    Ethernet.begin(mac);
    Serial.print("IP address: ");
    Serial.println(Ethernet.localIP());

後はMQTTライブラリでサーバに接続すれば完了です。
