How to Implement a W5500 TCP Client on STM32?
This STM32-focused article explains how to build a TCP client around the WIZnet W5500 by treating the chip as a socket-oriented Ethernet engine rather than a si
How to Implement a W5500 TCP Client on STM32?
Summary
This STM32-focused article explains how to build a TCP client around the WIZnet W5500 by treating the chip as a socket-oriented Ethernet engine rather than a simple PHY add-on. The source emphasizes client-side protocol flow, state-machine timing, and layered STM32 integration, showing how W5500 handles the transport-side TCP behavior while the MCU manages SPI access, connection supervision, and application control.
What the Project Does
The source is an STM32 implementation guide for a W5500-based TCP client, not a full product repository. It describes a client that connects from an STM32 system to a host running a network debugging tool, with the W5500 attached to the network through a router and the MCU responsible for connection management, timeout handling, and send/receive orchestration. The article frames the core engineering task as understanding the client-side TCP state path rather than rewriting the low-level driver stack.
For education, the useful part is the separation of concerns. The article breaks the system into SPI driver, W5500 register layer, socket abstraction layer, and application state machine, which is a practical way to teach embedded networking on STM32. Students can see where physical connectivity, TCP state progression, and application logic meet instead of treating “Ethernet” as a black box.
Where WIZnet Fits
The exact WIZnet product here is the W5500. Official WIZnet documentation describes it as a hardwired TCP/IP controller with embedded 10/100 Ethernet MAC and PHY, support for TCP, UDP, ICMP, IPv4, ARP, IGMP, and PPPoE, 8 independent sockets, 32 KB of internal Tx/Rx memory, and an SPI host interface up to 80 MHz in mode 0 or 3.
In this project, W5500 serves as the transport and socket-processing device underneath the STM32 application. The MCU does not implement the full TCP machinery itself. Instead, it configures socket registers, triggers connection attempts, checks socket-state transitions, and moves data into and out of the chip over SPI. That is exactly why the source focuses so heavily on Sn_SR polling and non-blocking client state control.
This is a good fit for education because it exposes protocol handling in visible layers. WIZnet’s official ioLibrary materials also show the broader model: MCU-independent W5x00 support with BSD-like socket APIs and add-on services such as DHCP, DNS, MQTT, SNTP, TFTP, and HTTP server components. That makes W5500 useful both for raw socket-state learning and for understanding how higher-level network services can sit above the same hardware foundation.
Implementation Notes
A complete repository with verifiable file paths is not provided in the source, so exact source-file citations cannot be given. This is a blog article with code excerpts, and the safest reading is architectural and educational rather than “build this exact repo as-is.”
One real excerpt in the article is the connection-status check around the W5500 socket state register:
uint8_t sr = getSn_SR(sn);
switch(sr) {
case SOCK_INIT:
return CONNECT_IN_PROGRESS;
case SOCK_ESTABLISHED:
return CONNECT_SUCCESS;
case SOCK_CLOSED:
case SOCK_CLOSE_WAIT:
return CONNECT_FAILED;
default:
return CONNECT_IN_PROGRESS;
}
}
This matters because it captures the central protocol lesson of the article: connect() is not treated as a synchronous success event. The MCU must observe W5500’s hardware-managed TCP state machine through Sn_SR, including intermediate and failure states, instead of assuming that a command write and a completed TCP handshake happen at the same moment.
The article then places that check into a non-blocking client state machine:
case CLIENT_STATE_CLOSED:
if (w5500_socket_init(&client_sock, Sn_PROTO_TCP) == 0) {
client_state = CLIENT_STATE_INIT;
}
break;
case CLIENT_STATE_INIT:
if (w5500_connect(&client_sock, target_ip, target_port) == 0) {
client_state = CLIENT_STATE_CONNECTING;
connect_start_time = HAL_GetTick();
}
break;
case CLIENT_STATE_CONNECTING:
if (HAL_GetTick() - connect_start_time > 3000) {
w5500_close(&client_sock);
client_state = CLIENT_STATE_CLOSED;
} else if (w5500_check_connect_status(client_sock) == CONNECT_SUCCESS) {
client_state = CLIENT_STATE_CONNECTED;
}
break;
}
This is the strongest part of the source from a teaching standpoint. It shows that good W5500 client design on STM32 is not about inserting fixed delays after connect(), but about converting hardware timing uncertainty into explicit software state handling. The article even notes that the retry threshold is a practical tolerance mechanism rather than a protocol requirement.
The article also includes low-level register-access examples such as w5500_write_reg(), w5500_read_reg(), and w5500_get_sn_sr(), plus socket-layer functions like w5500_socket(). These excerpts matter because they expose the architectural ladder directly: STM32 HAL SPI at the bottom, W5500 register reads and writes above that, and TCP client behavior on top of the register layer. That layering is exactly what makes the design portable across MCU projects and readable for students.
Practical Tips / Pitfalls
- Do not treat
connect()as a blocking success call. On W5500, the TCP handshake continues inside the hardware state machine after the command is issued, so the STM32 must observeSn_SRover time. - Keep the application loop non-blocking. The source’s
CLIENT_STATE_CONNECTINGlogic is better than inserting largeHAL_Delay()calls because it preserves responsiveness while waiting for TCP state convergence. - Verify network assumptions before debugging code. The article points out practical causes of failure such as wrong target IP, router DHCP conditions, and blocked host firewall ports. Those are deployment issues, not socket-API bugs.
- Separate SPI/register problems from TCP-state problems. If register reads are wrong, the socket layer will mislead you. If register reads are stable but
Sn_SRnever reachesSOCK_ESTABLISHED, the issue is likely in addressing, reachability, or handshake timing. - Remember what W5500 offloads and what it does not. The chip handles the hardwired TCP/IP side, but the STM32 still has to manage control flow, retries, timing policy, and application behavior.
- Start with conservative SPI integration. Officially, W5500 supports SPI up to 80 MHz in mode 0 or 3, but stable board-level behavior still depends on STM32 clocking, routing, and validation quality.
FAQ
Q: Why use W5500 for this STM32 TCP client example?
A: Because it lets students study TCP client behavior through socket registers and hardware state transitions without first building a full software network stack on STM32. Its hardwired TCP/IP model, 8 sockets, and internal buffering make the protocol path visible and manageable.
Q: How does W5500 connect to the STM32 platform?
A: In this design it connects over SPI, with the STM32 handling register reads, writes, and control timing through a HAL-based driver layer. Official WIZnet documentation states that W5500 interfaces to an external MCU via SPI up to 80 MHz and supports SPI mode 0 or 3.
Q: What role does W5500 play in this specific project?
A: It is the TCP client transport engine. The STM32 opens and supervises the socket, but W5500 performs the underlying TCP-side state handling and data movement through its socket architecture and internal buffers.
Q: Can beginners follow this project?
A: Yes, but it is better suited to learners who already know basic SPI, IP addressing, and what a TCP handshake does. The article is strongest as a protocol and architecture lesson, not as a beginner-first board wiring tutorial.
Q: How does this compare with a pure software stack approach on STM32?
A: A pure software stack teaches more about internal TCP/IP implementation, but it also pushes more packet-processing work and debugging complexity onto the MCU. The W5500 approach keeps the focus on socket control, timing, and system integration, which is often better for first-pass Ethernet education. WIZnet’s official ecosystem also reinforces this model through MCU-independent socket APIs and optional services layered above the chip.
Source

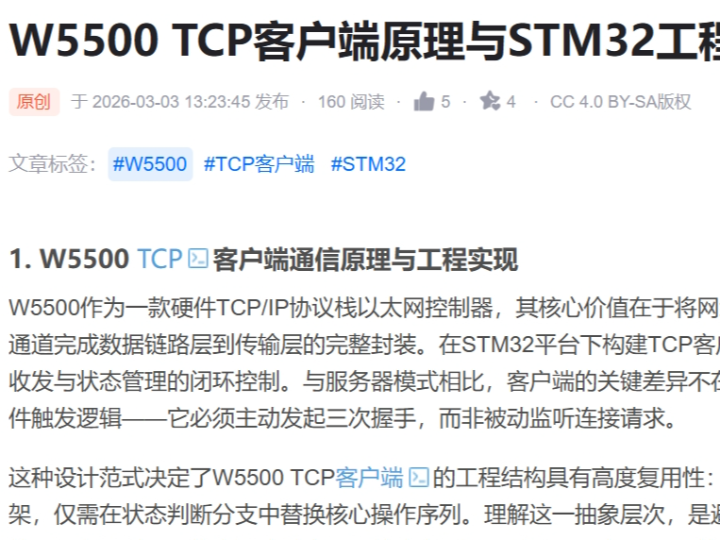

Original source: CSDN article, “W5500 TCP客户端原理与STM32工程实现,” published March 3, 2026. The page states CC BY-SA 4.0.
Supporting references: WIZnet W5500 official documentation and the official ioLibrary_Driver repository.
Tags
#W5500 #STM32 #TCPClient #WIZnet #EmbeddedEthernet #ProtocolHandling #NetworkArchitecture #SPI #SocketProgramming #Education
STM32에서 W5500 TCP 클라이언트를 어떻게 구현할 수 있을까?
Summary
이 STM32 중심 글은 WIZnet W5500을 단순한 PHY 보조 칩이 아니라 소켓 기반 Ethernet 엔진으로 다루며 TCP 클라이언트를 구축하는 방법을 설명합니다. 원문은 클라이언트 측 프로토콜 흐름, 상태 머신 타이밍, 계층화된 STM32 통합 구조에 초점을 맞추고 있으며, W5500이 전송 계층의 TCP 동작을 처리하고 MCU는 SPI 접근, 연결 감시, 애플리케이션 제어를 맡는 구조를 보여줍니다.
What the Project Does
이 소스는 W5500 기반 TCP 클라이언트를 STM32에서 구현하는 가이드이며, 완성된 제품 저장소는 아닙니다. STM32 시스템이 W5500을 통해 네트워크 디버깅 툴이 실행되는 호스트에 접속하는 구조를 설명하며, MCU는 연결 관리, 타임아웃 처리, 송수신 흐름 제어를 담당합니다. 글의 핵심은 저수준 드라이버 전체를 다시 만드는 것이 아니라, 클라이언트 측 TCP 상태 흐름을 정확히 이해하는 데 있습니다.
교육 관점에서 유용한 지점은 역할 분리가 명확하다는 점입니다. 원문은 시스템을 SPI 드라이버, W5500 레지스터 계층, 소켓 추상화 계층, 애플리케이션 상태 머신으로 나눠 설명합니다. 이 방식은 STM32에서 임베디드 네트워킹을 가르치기에 실용적입니다. 학생들은 “Ethernet”을 블랙박스로 보는 대신, 물리적 연결, TCP 상태 진행, 애플리케이션 로직이 어디에서 만나는지 확인할 수 있습니다.
Where WIZnet Fits
이 프로젝트에서 사용된 정확한 WIZnet 제품은 W5500입니다. WIZnet 공식 문서에 따르면 W5500은 hardwired TCP/IP controller로, 내장 10/100 Ethernet MAC/PHY, TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE 지원, 8개의 독립 소켓, 32 KB 내부 Tx/Rx 메모리, 그리고 최대 80 MHz의 SPI 호스트 인터페이스를 제공합니다. SPI mode 0과 3도 지원합니다.
이 설계에서 W5500은 STM32 애플리케이션 아래에서 동작하는 전송 및 소켓 처리 장치입니다. MCU가 전체 TCP 동작을 직접 구현하는 것이 아니라, 소켓 레지스터를 설정하고, 연결 시도를 시작하고, 소켓 상태 전이를 확인하고, SPI를 통해 데이터를 주고받는 구조입니다. 그래서 원문이 Sn_SR polling과 non-blocking 클라이언트 상태 제어를 특히 강조하는 것입니다.
교육용으로도 이 구조는 적합합니다. 프로토콜 처리가 눈에 보이는 계층으로 드러나기 때문입니다. WIZnet의 공식 ioLibrary 자료 역시 MCU-독립형 W5x00 지원 모델과 BSD 스타일 소켓 API, 그리고 DHCP, DNS, MQTT, SNTP, TFTP, HTTP server 같은 부가 서비스를 설명합니다. 즉 W5500은 순수 소켓 상태 학습뿐 아니라, 같은 하드웨어 기반 위에 상위 네트워크 서비스를 어떻게 올리는지도 보여주기에 مناسب합니다.
Implementation Notes
완전한 저장소와 검증 가능한 파일 경로가 제공된 것은 아니므로, 정확한 소스 파일 경로를 인용할 수는 없습니다. 이 자료는 코드 발췌를 포함한 블로그 글이며, 그대로 빌드하는 저장소라기보다 아키텍처와 교육용 참고 자료로 해석하는 것이 안전합니다.
원문에 실린 실제 코드 중 하나는 W5500 소켓 상태 레지스터를 기반으로 연결 상태를 판단하는 부분입니다.
uint8_t sr = getSn_SR(sn);
switch(sr) {
case SOCK_INIT:
return CONNECT_IN_PROGRESS;
case SOCK_ESTABLISHED:
return CONNECT_SUCCESS;
case SOCK_CLOSED:
case SOCK_CLOSE_WAIT:
return CONNECT_FAILED;
default:
return CONNECT_IN_PROGRESS;
}
}
이 코드가 중요한 이유는 글의 핵심 프로토콜 교훈을 잘 드러내기 때문입니다. connect()는 즉시 성공하는 동기식 이벤트처럼 다뤄지지 않습니다. MCU는 Sn_SR를 통해 W5500 내부의 하드웨어 기반 TCP 상태 머신을 관찰해야 하며, 명령을 썼다고 해서 TCP 핸드셰이크가 같은 순간 완료되는 것이 아니라는 점을 이해해야 합니다.
원문은 이 상태 확인 로직을 non-blocking 클라이언트 상태 머신에 배치합니다.
case CLIENT_STATE_CLOSED:
if (w5500_socket_init(&client_sock, Sn_PROTO_TCP) == 0) {
client_state = CLIENT_STATE_INIT;
}
break;
case CLIENT_STATE_INIT:
if (w5500_connect(&client_sock, target_ip, target_port) == 0) {
client_state = CLIENT_STATE_CONNECTING;
connect_start_time = HAL_GetTick();
}
break;
case CLIENT_STATE_CONNECTING:
if (HAL_GetTick() - connect_start_time > 3000) {
w5500_close(&client_sock);
client_state = CLIENT_STATE_CLOSED;
} else if (w5500_check_connect_status(client_sock) == CONNECT_SUCCESS) {
client_state = CLIENT_STATE_CONNECTED;
}
break;
}
교육 관점에서 이 부분이 가장 강합니다. 좋은 W5500 TCP 클라이언트 설계는 connect() 뒤에 고정 지연을 넣는 것이 아니라, 하드웨어 타이밍의 불확실성을 명시적인 소프트웨어 상태 처리로 바꾸는 데 있다는 점을 보여줍니다. 원문도 재시도 임계값이 프로토콜 자체 요구사항이 아니라, 실무적인 허용 메커니즘이라고 설명합니다.
글에는 w5500_write_reg(), w5500_read_reg(), w5500_get_sn_sr() 같은 저수준 레지스터 접근 함수와 w5500_socket() 같은 소켓 계층 함수도 포함되어 있습니다. 이 발췌가 의미 있는 이유는 아키텍처 계단을 직접 보여주기 때문입니다. 가장 아래에는 STM32 HAL SPI가 있고, 그 위에 W5500 레지스터 읽기/쓰기가 있으며, 그 위에 TCP 클라이언트 동작이 올라갑니다. 이 계층 구조가 바로 학생들에게 읽기 쉽고, 다양한 MCU 프로젝트로 이식하기 쉬운 이유입니다.
Practical Tips / Pitfalls
connect()를 블로킹 성공 호출처럼 다루면 안 됩니다. W5500에서는 명령을 내린 뒤에도 TCP 핸드셰이크가 하드웨어 상태 머신 안에서 계속 진행되므로, STM32는Sn_SR를 시간에 따라 관찰해야 합니다.- 애플리케이션 루프는 non-blocking으로 유지하는 편이 좋습니다. 원문의
CLIENT_STATE_CONNECTING구조는 큰HAL_Delay()를 넣는 방식보다 더 낫습니다. TCP 상태가 수렴되길 기다리는 동안에도 시스템 응답성을 유지할 수 있기 때문입니다. - 코드 디버깅 전에 네트워크 전제를 먼저 검증해야 합니다. 원문은 잘못된 target IP, 라우터 DHCP 조건, 호스트 방화벽 포트 차단 같은 실무적 실패 원인을 지적합니다. 이런 문제는 socket API 버그가 아니라 배포 환경 문제입니다.
- SPI/레지스터 문제와 TCP 상태 문제를 분리해서 봐야 합니다. 레지스터 읽기가 틀리면 소켓 계층 해석도 모두 잘못됩니다. 반대로 레지스터 읽기는 안정적인데
Sn_SR가SOCK_ESTABLISHED에 도달하지 않는다면, 주소 설정, 네트워크 도달성, 핸드셰이크 타이밍 쪽을 의심해야 합니다. - W5500이 무엇을 오프로드하고 무엇을 오프로드하지 않는지 구분해야 합니다. 칩은 hardwired TCP/IP 처리를 맡지만, STM32는 여전히 제어 흐름, 재시도 정책, 타이밍 정책, 애플리케이션 동작을 관리해야 합니다.
- SPI 통합은 보수적으로 시작하는 편이 좋습니다. 공식적으로는 최대 80 MHz, SPI mode 0/3을 지원하지만, 실제 보드 안정성은 STM32 클록, 라우팅, 검증 품질에 따라 달라집니다.
FAQ
Q: 이 STM32 TCP 클라이언트 예제에서 왜 W5500을 사용하나요?
A: STM32 위에 전체 소프트웨어 네트워크 스택을 먼저 올리지 않아도, 소켓 레지스터와 하드웨어 상태 전이를 통해 TCP 클라이언트 동작을 학습할 수 있기 때문입니다. hardwired TCP/IP 구조, 8개 소켓, 내부 버퍼 덕분에 프로토콜 경로가 비교적 명확하게 드러납니다.
Q: W5500은 STM32 플랫폼에 어떻게 연결되나요?
A: 이 설계에서는 SPI로 연결되며, STM32는 HAL 기반 드라이버 계층을 통해 레지스터 읽기/쓰기와 제어 타이밍을 담당합니다. 공식 문서에 따르면 W5500은 외부 MCU와 SPI로 연결되며, 최대 80 MHz와 SPI mode 0 또는 3을 지원합니다.
Q: 이 프로젝트에서 W5500은 구체적으로 어떤 역할을 하나요?
A: W5500은 TCP 클라이언트 전송 엔진입니다. STM32가 소켓을 열고 감시하지만, 실제 TCP 측 상태 처리와 데이터 이동은 W5500의 소켓 구조와 내부 버퍼를 중심으로 이루어집니다.
Q: 초보자도 따라갈 수 있나요?
A: 가능합니다. 다만 기본적인 SPI, IP 주소 개념, TCP 핸드셰이크가 무엇인지 알고 있으면 훨씬 이해하기 쉽습니다. 이 글은 초보용 배선 튜토리얼보다는 프로토콜과 아키텍처 학습 자료로서 더 강합니다.
Q: STM32에서 순수 소프트웨어 스택으로 구현하는 방식과 비교하면 어떤가요?
A: 순수 소프트웨어 스택은 TCP/IP 내부 구현을 더 깊게 학습하게 해주지만, 패킷 처리와 디버깅 부담을 MCU에 더 많이 넘깁니다. W5500 접근 방식은 소켓 제어, 타이밍, 시스템 통합에 집중하게 해주므로, Ethernet 교육의 첫 단계로는 더 적합한 경우가 많습니다. WIZnet 공식 생태계도 MCU-독립형 소켓 API와 상위 서비스 계층으로 이 모델을 뒷받침합니다.
Source
Original source: CSDN article, “W5500 TCP客户端原理与STM32工程实现,” published March 3, 2026.
License: CC BY-SA 4.0
Supporting references: WIZnet W5500 official documentation and the official ioLibrary_Driver repository.
Tags
#W5500 #STM32 #TCPClient #WIZnet #EmbeddedEthernet #ProtocolHandling #NetworkArchitecture #SPI #SocketProgramming #Education
