How to Build Commercial Wired Ethernet Prototypes with WIZnet W5500 on ESP32 MicroPython?

Summary

This commercial prototype architecture uses an ESP32 running MicroPython with a WIZnet W5500 Ethernet module to add wired TCP/IP networking through SPI. The ESP32 runs the application code, initializes W5500, binds the W5500 interface to a MicroPython socket layer, and sends application traffic such as HTTP, telemetry, configuration, or diagnostic messages. W5500 provides the wired Ethernet MAC/PHY, hardwired TCP/IP stack, socket engine, and internal packet buffering, allowing a prototype to validate Ethernet behavior without implementing a full TCP/IP stack in MicroPython.

What the Project Does

The provided CSDN Wenku answer page could not be directly fetched during verification, so project-specific code from that exact page cannot be quoted. The accessible related sources point to the same technical direction: using ESP32 or ESP32-C3 with W5500 as a wired Ethernet gateway under MicroPython. A related CSDN article describes the goal as using ESP32-C3 + W5500 as a wired gateway running MicroPython and documents build, flashing, MicroPython/ESP-IDF version matching, and W5500 driver usage issues.

The practical system is a commercial Ethernet prototype. ESP32 handles application logic, configuration flow, payload formatting, and diagnostics. W5500 handles the Ethernet-side transport. The data path is: ESP32 MicroPython application → W5500 driver and socket abstraction → SPI → W5500 Ethernet controller → RJ45 wired network.

An accessible ESP32-W5500 MicroPython repository shows the reference pattern clearly: connect ESP32 to a W5500 module and use Python-style requests as an HTTP client. The repository lists ESP32 ESP-WROOM-32, W5500 or W5100 hardware, MicroPython firmware, ampy upload flow, W5500 driver files, and a simple HTTP fetch example.

Where WIZnet Fits

The exact WIZnet product is W5500. W5500 sits between the ESP32 and the wired Ethernet connector. ESP32 communicates with W5500 through SPI and control pins; W5500 provides Ethernet MAC/PHY operation, TCP/IP offload, socket state handling, and packet buffering.

WIZnet documents W5500 as a hardwired TCP/IP Internet controller with SPI access up to 80 MHz, embedded 10/100 Ethernet MAC and PHY, support for TCP, UDP, ICMP, IPv4, ARP, IGMP, and PPPoE, 8 independent sockets, and 32 KB internal Tx/Rx buffer memory.

This split is useful for commercial prototyping because MicroPython is productive but not ideal for owning all low-level network transport behavior. W5500 keeps the TCP/IP transport boundary in hardware, while the ESP32 firmware remains responsible for product-specific behavior: connection policy, endpoint selection, payload format, retry logic, configuration storage, and field diagnostics.

Implementation Notes

The exact Wenku answer page did not expose verified project files. The implementation notes below use a related public ESP32-W5500 MicroPython repository as a verified reference pattern; that repository is marked MIT licensed.

File: main.py
What it configures: W5500 driver import, SPI bus, chip select, reset pin, W5500 network object, and request-layer binding.
Why it matters: this is the application boundary where MicroPython stops treating networking as Wi-Fi and explicitly routes HTTP traffic through the W5500 interface.

from wiznet5k import WIZNET5K
from machine import Pin, SPI
import wiznet5k_socket as socket
import sma_esp32_w5500_requests as requests

spi = SPI(2)
cs = Pin(5, Pin.OUT)
rst = Pin(34)

nic = WIZNET5K(spi, cs, rst)
requests.set_socket(socket, nic)

The repository’s main.py continues by printing chip version, MAC address, IP address, DNS lookup results, fetching an HTTP URL, printing the response text, and closing the response object. That confirms W5500 is used as the active Ethernet interface for MicroPython application traffic.

File: wiznet5k.py
What it configures: W5500 register constants for network identity, PHY state, and local IP configuration.
Why it matters: commercial firmware needs to distinguish product logic from Ethernet register state. MAC address, gateway, subnet, local IP, W5500 version, and PHY configuration should be observable during bring-up and field support.

REG_GAR = const(0x0001)
REG_SUBR = const(0x0005)
REG_VERSIONR_W5500 = const(0x0039)
REG_SHAR = const(0x0009)
REG_SIPR = const(0x000F)
REG_PHYCFGR = const(0x002E)

The same driver initializes SPI at conservative bring-up speed, stores the chip-select object, optionally toggles reset, initializes the WIZnet module, sets the MAC address, and starts DHCP when enabled. It also exposes ifconfig behavior that writes local IP, subnet mask, and gateway into W5500 registers.

Practical Tips / Pitfalls

• Route RST to an ESP32 GPIO instead of tying it permanently high. Commercial prototypes need firmware-controlled Ethernet recovery.
• Keep SPI bring-up conservative first. Validate chip detection, MAC address, IP address, and socket behavior before increasing SPI speed.
• Upload all driver files together. Missing DHCP, DNS, socket, or request helper files can look like a network failure.
• Log PHY state, IP address, socket state, DNS result, reconnect count, and last error. These are more useful than only printing HTTP success or failure.
• Treat W5500 socket count as a design resource. Reserve sockets for service, telemetry, configuration, discovery, and diagnostics early.
• Benchmark the full application path. MicroPython string handling, JSON parsing, filesystem writes, and logging can dominate response time even when Ethernet transport is stable.

FAQ

Q: Why use WIZnet W5500 for a commercial ESP32 MicroPython prototype?
A: W5500 gives the ESP32 a wired Ethernet path with hardwired TCP/IP, 8 sockets, and internal Tx/Rx buffers. That allows the MicroPython application to work near socket level while W5500 handles Ethernet transport, TCP/UDP behavior, and packet buffering.

Q: How does W5500 connect to the ESP32 platform?
A: The reference wiring uses ESP32 3V3 to W5500 V, ground to ground, GPIO5 as chip select, GPIO18 as SPI clock, GPIO23 as MOSI, GPIO19 as MISO, and GPIO34 as reset. MicroPython’s WIZNET5K model also describes WIZnet5x00 modules as initialized through an SPI object, chip-select pin, and reset pin.

Q: What role does W5500 play in this project?
A: W5500 is the wired Ethernet transport engine. ESP32 MicroPython creates application messages and calls the driver/socket layer; W5500 handles the MAC/PHY path, hardwired TCP/IP processing, socket state, and packet buffers.

Q: Can beginners follow this prototype?
A: Yes, but it should be treated as a structured bring-up. The best sequence is wiring check, W5500 reset check, driver-file upload, chip-version print, DHCP or static IP confirmation, DNS test, one HTTP request, then product-specific telemetry or configuration logic.

Q: How does this compare with using ESP32 Wi-Fi?
A: ESP32 Wi-Fi is simpler when a cable is not acceptable, but it hides most of the network-interface boundary. W5500 adds wiring and driver work, but it gives a repeatable wired path with explicit SPI, reset, PHY, register, and socket behavior. For commercial prototypes that need stable bench testing, service ports, factory setup, or wired diagnostics, W5500 is often easier to validate.

Source

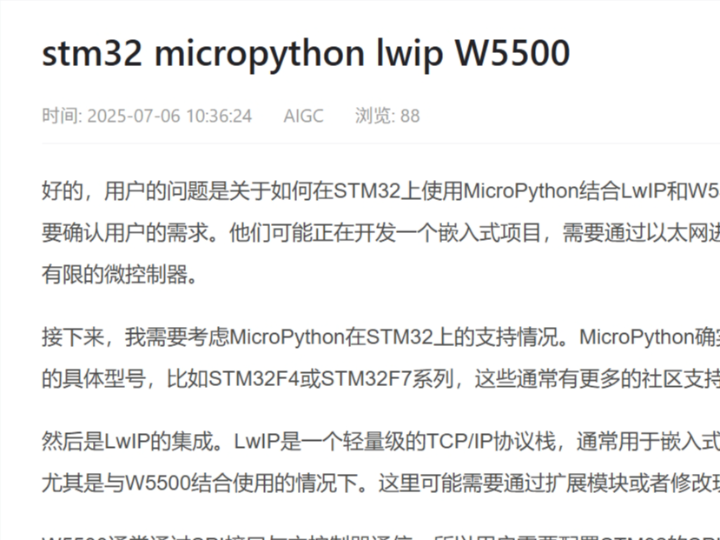

Original source link: CSDN Wenku answer page provided by the user. The exact page could not be directly fetched during verification, so its license and project-specific implementation details could not be confirmed.

Related CSDN source: “ESP32-C3 + W5500 + MicroPython 编译记录”, covering ESP32-C3, W5500, MicroPython build and flashing issues, ESP-IDF version matching, and W5500 driver usage.

Related implementation reference: Ayyoubzadeh/ESP32-Wiznet-W5500-Micropython, MIT licensed, including main.py, wiznet5k.py, wiznet5k_dhcp.py, wiznet5k_dns.py, wiznet5k_socket.py, and request helper files.

WIZnet product reference: W5500 documentation and feature list.

MicroPython reference: WIZNET5K documentation for WIZnet5x00 Ethernet modules.

Tags

#W5500 #WIZnet #ESP32 #MicroPython #CommercialPrototype #Ethernet #SPI #HardwareWiring #Registers #Firmware #Performance #NetworkStack #Socket #HTTPClient

ESP32 MicroPython에서 WIZnet W5500으로 상용 유선 Ethernet 프로토타입을 구축하는 방법은?

요약

이 상용 프로토타입 아키텍처는 MicroPython을 실행하는 ESP32와 WIZnet W5500 Ethernet 모듈을 사용해 SPI 기반 유선 TCP/IP 네트워킹을 추가합니다. ESP32는 애플리케이션 코드를 실행하고, W5500을 초기화하며, W5500 인터페이스를 MicroPython socket 계층에 연결하고, HTTP, 텔레메트리, 설정, 진단 메시지 같은 애플리케이션 트래픽을 전송합니다. W5500은 유선 Ethernet MAC/PHY, 하드웨어 TCP/IP 스택, 소켓 엔진, 내부 패킷 버퍼링을 제공하므로, MicroPython에서 전체 TCP/IP 스택을 구현하지 않고도 Ethernet 동작을 검증할 수 있습니다.

프로젝트가 하는 일

제공된 CSDN Wenku answer page는 검증 중 직접 가져올 수 없었기 때문에, 해당 페이지의 프로젝트별 코드는 인용할 수 없습니다. 접근 가능한 관련 자료들은 같은 기술 방향을 가리킵니다. 즉 ESP32 또는 ESP32-C3와 W5500을 MicroPython 환경에서 유선 Ethernet gateway로 사용하는 구조입니다. 관련 CSDN 글은 ESP32-C3 + W5500을 MicroPython 기반 유선 gateway로 사용하는 목표를 설명하며, 빌드, 플래싱, MicroPython/ESP-IDF 버전 매칭, W5500 드라이버 사용 문제를 다룹니다.

실제 시스템은 상용 Ethernet 프로토타입입니다. ESP32는 애플리케이션 로직, 설정 흐름, payload formatting, diagnostics를 담당합니다. W5500은 Ethernet 측 전송을 담당합니다. 데이터 경로는 다음과 같습니다.

ESP32 MicroPython 애플리케이션 → W5500 driver 및 socket abstraction → SPI → W5500 Ethernet controller → RJ45 유선 네트워크

접근 가능한 ESP32-W5500 MicroPython 저장소는 참조 패턴을 명확히 보여줍니다. ESP32를 W5500 모듈에 연결하고, Python 스타일 requests를 HTTP client로 사용하는 방식입니다. 이 저장소는 ESP32 ESP-WROOM-32, W5500 또는 W5100 하드웨어, MicroPython firmware, ampy 업로드 흐름, W5500 driver file, 간단한 HTTP fetch 예제를 포함합니다.

WIZnet이 들어가는 위치

이 프로젝트에서 사용되는 정확한 WIZnet 제품은 W5500입니다. W5500은 ESP32와 유선 Ethernet 커넥터 사이에 위치합니다. ESP32는 SPI와 control pin을 통해 W5500과 통신하고, W5500은 Ethernet MAC/PHY 동작, TCP/IP 오프로딩, 소켓 상태 처리, 패킷 버퍼링을 제공합니다.

WIZnet 문서 기준으로 W5500은 최대 80 MHz SPI, embedded 10/100 Ethernet MAC and PHY, TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE 지원, 8개 independent socket, 32 KB internal Tx/Rx buffer memory를 제공하는 hardwired TCP/IP Internet controller입니다.

이 분업은 상용 프로토타이핑에 유용합니다. MicroPython은 생산성이 높지만 low-level network transport behavior 전체를 직접 소유하기에는 적합하지 않습니다. W5500은 TCP/IP transport boundary를 하드웨어에 유지하고, ESP32 firmware는 제품별 동작에 집중할 수 있습니다. 여기에는 connection policy, endpoint selection, payload format, retry logic, configuration storage, field diagnostics가 포함됩니다.

구현 참고 사항

정확한 Wenku answer page는 검증 가능한 프로젝트 파일을 노출하지 않았습니다. 아래 구현 참고 사항은 관련 공개 ESP32-W5500 MicroPython 저장소를 검증된 참조 패턴으로 사용합니다. 해당 저장소는 MIT license로 표시되어 있습니다.

파일: main.py
설정 내용: W5500 driver import, SPI bus, chip select, reset pin, W5500 network object, request-layer binding
중요한 이유: 이 부분은 MicroPython이 Wi-Fi가 아니라 W5500 interface를 통해 HTTP traffic을 명시적으로 라우팅하는 애플리케이션 경계입니다.

from wiznet5k import WIZNET5K
from machine import Pin, SPI
import wiznet5k_socket as socket
import sma_esp32_w5500_requests as requests

spi = SPI(2)
cs = Pin(5, Pin.OUT)
rst = Pin(34)

nic = WIZNET5K(spi, cs, rst)
requests.set_socket(socket, nic)

저장소의 main.py는 이어서 chip version, MAC address, IP address, DNS lookup result를 출력하고, HTTP URL을 가져오며, response text를 출력하고 response object를 닫습니다. 이를 통해 W5500이 MicroPython 애플리케이션 트래픽을 위한 실제 Ethernet interface로 사용된다는 점을 확인할 수 있습니다.

파일: wiznet5k.py
설정 내용: network identity, PHY state, local IP configuration을 위한 W5500 register constant
중요한 이유: 상용 펌웨어는 제품 로직과 Ethernet register state를 구분해야 합니다. MAC address, gateway, subnet, local IP, W5500 version, PHY configuration은 bring-up과 field support 중 관찰 가능해야 합니다.

REG_GAR = const(0x0001)
REG_SUBR = const(0x0005)
REG_VERSIONR_W5500 = const(0x0039)
REG_SHAR = const(0x0009)
REG_SIPR = const(0x000F)
REG_PHYCFGR = const(0x002E)

같은 드라이버는 보수적인 bring-up 속도로 SPI를 초기화하고, chip-select object를 저장하며, reset이 제공된 경우 reset을 토글하고, WIZnet module을 초기화합니다. 또한 MAC address를 설정하고 DHCP가 활성화되어 있으면 DHCP를 시작합니다. ifconfig 동작은 local IP, subnet mask, gateway를 W5500 register에 기록하는 역할을 합니다.

실무 팁 / 주의점

• RST는 영구적으로 high에 묶기보다 ESP32 GPIO에 연결하는 것이 좋습니다. 상용 프로토타입은 firmware-controlled Ethernet recovery가 필요합니다.
• SPI bring-up은 먼저 보수적으로 시작해야 합니다. SPI 속도를 높이기 전에 chip detection, MAC address, IP address, socket behavior를 검증해야 합니다.
• 모든 driver file을 함께 업로드해야 합니다. DHCP, DNS, socket, request helper file 누락은 네트워크 실패처럼 보일 수 있습니다.
• PHY state, IP address, socket state, DNS result, reconnect count, last error를 기록해야 합니다. HTTP 성공 또는 실패만 출력하는 것보다 훨씬 유용합니다.
• W5500 socket count를 설계 자원으로 다뤄야 합니다. Service, telemetry, configuration, discovery, diagnostics용 socket을 초기에 예약하는 것이 좋습니다.
• 전체 애플리케이션 경로를 benchmark해야 합니다. Ethernet transport가 안정적이어도 MicroPython string handling, JSON parsing, filesystem write, logging이 응답 시간을 지배할 수 있습니다.

FAQ

Q: 상용 ESP32 MicroPython 프로토타입에 왜 WIZnet W5500을 사용하나요?
A: W5500은 ESP32에 hardwired TCP/IP, 8개 socket, internal Tx/Rx buffer를 갖춘 유선 Ethernet 경로를 제공합니다. 따라서 MicroPython 애플리케이션은 socket level에 가깝게 동작하고, W5500은 Ethernet transport, TCP/UDP behavior, packet buffering을 처리합니다.

Q: W5500은 ESP32 플랫폼에 어떻게 연결되나요?
A: 참조 배선은 ESP32 3V3를 W5500 V에, ground를 ground에, GPIO5를 chip select에, GPIO18을 SPI clock에, GPIO23을 MOSI에, GPIO19를 MISO에, GPIO34를 reset에 연결합니다. MicroPython WIZNET5K 모델도 WIZnet5x00 module이 SPI object, chip-select pin, reset pin으로 초기화된다고 설명합니다.

Q: 이 프로젝트에서 W5500은 어떤 역할을 하나요?
A: W5500은 유선 Ethernet transport engine입니다. ESP32 MicroPython은 application message를 만들고 driver/socket layer를 호출합니다. W5500은 MAC/PHY 경로, hardwired TCP/IP processing, socket state, packet buffer를 처리합니다.

Q: 초보자도 이 프로토타입을 따라갈 수 있나요?
A: 가능합니다. 다만 구조화된 bring-up으로 다루는 것이 좋습니다. 권장 순서는 wiring check, W5500 reset check, driver-file upload, chip-version print, DHCP 또는 static IP confirmation, DNS test, one HTTP request, 그다음 제품별 telemetry 또는 configuration logic입니다.

Q: ESP32 Wi-Fi를 사용하는 것과 비교하면 어떤 차이가 있나요?
A: ESP32 Wi-Fi는 케이블을 사용할 수 없을 때 더 단순합니다. 하지만 network-interface boundary 대부분을 숨깁니다. W5500은 배선과 드라이버 작업이 추가되지만, SPI, reset, PHY, register, socket behavior가 명확한 반복 가능한 유선 경로를 제공합니다. 안정적인 bench test, service port, factory setup, wired diagnostics가 필요한 상용 프로토타입에서는 W5500이 검증하기 쉬운 경우가 많습니다.

출처

Original source link: 사용자가 제공한 CSDN Wenku answer page. 정확한 페이지는 검증 중 직접 가져올 수 없었으므로, 라이선스와 프로젝트별 구현 세부 정보는 확인할 수 없었습니다.
https://wenku.csdn.net/answer/4776okwa7p

Related CSDN source: “ESP32-C3 + W5500 + MicroPython 编译记录”, ESP32-C3, W5500, MicroPython build and flashing issue, ESP-IDF version matching, W5500 driver usage를 다룸.
https://blog.csdn.net/yueritian/article/details/148372793

Related implementation reference: Ayyoubzadeh/ESP32-Wiznet-W5500-Micropython, MIT licensed, including main.py, wiznet5k.py, wiznet5k_dhcp.py, wiznet5k_dns.py, wiznet5k_socket.py, and request helper files.
https://github.com/Ayyoubzadeh/ESP32-Wiznet-W5500-Micropython

WIZnet product reference: W5500 documentation and feature list.
https://docs.wiznet.io/Product/Chip/Ethernet/W5500

MicroPython reference: WIZNET5K documentation for WIZnet5x00 Ethernet modules.
https://docs.micropython.org/en/latest/library/network.WIZNET5K.html

태그

#W5500 #WIZnet #ESP32 #MicroPython #CommercialPrototype #Ethernet #SPI #HardwareWiring #Registers #Firmware #Performance #NetworkStack #Socket #HTTPClient
