# How to Build an IPv6-Ready Ethernet Configuration Manager with ESP32 and W6100?
*(ESP32와 W6100으로 IPv6 대응 이더넷 설정 관리자를 구현하는 방법은?)*
------
## Summary (40–60 words)
This project demonstrates how to build an Ethernet configuration manager using ESP32 and the WIZnet W6100 Ethernet controller. By combining SPI-based hardware TCP/IP offload with IPv4/IPv6 dual-stack support, it enables reliable, future-proof network provisioning suitable for education and Industrial IoT deployments.
------
## Technical Analysis: What This Project Actually Does
`ESP32_SC_W6100_Manager` is an **ESP32-based Ethernet provisioning and configuration manager** designed specifically for **WIZnet’s W6100 Ethernet controller**. The project targets educational and evaluation use cases where developers need to **configure network parameters dynamically**—without recompiling firmware—while also preparing for **IPv6-capable networks**.
At a high level, the system architecture looks like this:
```
User (Browser)
↓
ESP32 Web-based Config Manager
↓
Arduino-style Network Abstraction
↓
SPI Interface
↓
W6100 Hardware TCP/IP (IPv4 / IPv6)
↓
Ethernet PHY → LAN
```
Unlike Wi-Fi provisioning systems that rely on RF connectivity and captive portals, this project focuses on **wired Ethernet provisioning**, where determinism, stability, and long uptime are more important than mobility.
------
## The Role of W6100: Hardware TCP/IP with IPv4 + IPv6
The **W6100** is the central technical enabler in this project. It differs from earlier WIZnet chips (such as W5500) in one critical way:
👉 **native dual-stack IPv4 and IPv6 support in hardware**.
Key W6100 characteristics relevant to this project:
- **Hardware TCP/IP stack** (offloads protocol processing from ESP32)
- **IPv4 + IPv6 dual-stack support**
- **SPI host interface** (same conceptual model as W5500)
- **Multiple independent hardware sockets**
- **Dedicated internal buffer memory**
Because TCP/IP processing is handled inside the W6100, the ESP32 does not need to run a full software stack for Ethernet. This:
- Reduces CPU load on the ESP32
- Improves determinism
- Simplifies firmware logic for educational use
Most importantly, IPv6 is not “added later in software” but **implemented at the Ethernet controller level**, which makes the design far more future-proof.
------
## ESP32 ↔ W6100 SPI Integration (Educational Focus)
From an educational standpoint, this project is valuable because it demonstrates a **clean separation of responsibilities**:
- **ESP32**
- Runs application logic
- Hosts the configuration manager (web UI / logic)
- Communicates with W6100 via SPI
- **W6100**
- Manages TCP/UDP/ICMP in hardware
- Handles IPv4 and IPv6 addressing
- Owns Ethernet MAC and PHY operations
SPI is used as the control and data path between ESP32 and W6100. This keeps the learning curve manageable:
- No RMII complexity
- No PHY driver development
- No RTOS-level TCP/IP tuning
For students and beginners, this is an ideal introduction to **embedded Ethernet with hardware offload**.
------
## Configuration Manager: Why It Matters
The “SC Manager” concept in this project refers to a **Self-Configuring / Smart Configuration manager** that allows network settings to be changed at runtime.
Typical parameters managed include:
- Static IP vs DHCP
- IPv4 addressing
- IPv6 enablement and addressing modes
- Gateway and subnet configuration
From an educational perspective, this teaches an important real-world lesson:
> **Networking should be configurable, not hard-coded.**
In Industrial IoT systems, devices are often deployed into:
- Different VLANs
- Dual-stack (IPv4 + IPv6) environments
- Gradually migrating IPv6 networks
This project mirrors that reality in a controlled, beginner-friendly way.
------
## Why IPv6 Support Is a Big Deal (Especially Now)
Many embedded Ethernet projects still assume IPv4-only networks. This project does not.
### IPv6 advantages highlighted by this design:
1. **Address exhaustion avoidance**
IPv6 eliminates the need for NAT-heavy architectures.
2. **Simpler large-scale deployments**
Devices can be addressed globally or within structured IPv6 subnets.
3. **Long-term industrial relevance**
Industrial networks often outlive consumer tech trends. IPv6 readiness is no longer optional.
4. **Hardware-level implementation**
Because W6100 implements IPv6 in hardware, performance and reliability are predictable.
For educational users, this project provides a rare opportunity to **learn IPv6 on real embedded hardware**, not just in theory.
------
## Comparison: W6100 vs W5500 in This Context
| Feature | W5500 | W6100 |
| ---------------- | ------- | ------ |
| Hardware TCP/IP | Yes | Yes |
| IPv4 | Yes | Yes |
| IPv6 | ❌ No | ✅ Yes |
| SPI Interface | Yes | Yes |
| Socket-based API | Yes | Yes |
| Future-proofing | Limited | Strong |
For IPv4-only systems, W5500 remains an excellent choice.
However, for **education, evaluation, and future-facing designs**, W6100 is clearly the better fit.
------
## Why This Project Is Ideal for Education
This project succeeds educationally because it:
- Avoids Wi-Fi instability and RF complexity
- Demonstrates real Ethernet provisioning workflows
- Introduces IPv6 in a practical, hands-on way
- Uses hardware TCP/IP to reduce cognitive overload
Students can focus on **architecture and system design**, not debugging TCP stacks.
------
## FAQ (W6100-Focused)
### 1. Why use W6100 instead of ESP32 Wi-Fi?
W6100 provides deterministic wired Ethernet and hardware TCP/IP offload. This avoids Wi-Fi instability and makes system behavior predictable, which is critical for learning and industrial-style deployments.
### 2. How does IPv6 work in this project?
IPv6 is handled directly by the W6100 hardware stack. The ESP32 configures parameters, but packet processing and addressing are offloaded, simplifying firmware design.
### 3. Is SPI fast enough for Ethernet?
Yes. W6100 supports high-speed SPI, and for configuration management and typical IoT traffic, SPI bandwidth is more than sufficient.
### 4. Can beginners follow this project?
Yes. The architecture intentionally minimizes complexity by offloading TCP/IP and avoiding low-level PHY or RTOS networking configuration.
### 5. Is this suitable for Industrial IoT?
Conceptually, yes. The design mirrors real industrial requirements: wired Ethernet, runtime configuration, and IPv6 readiness.
------
## Original Source

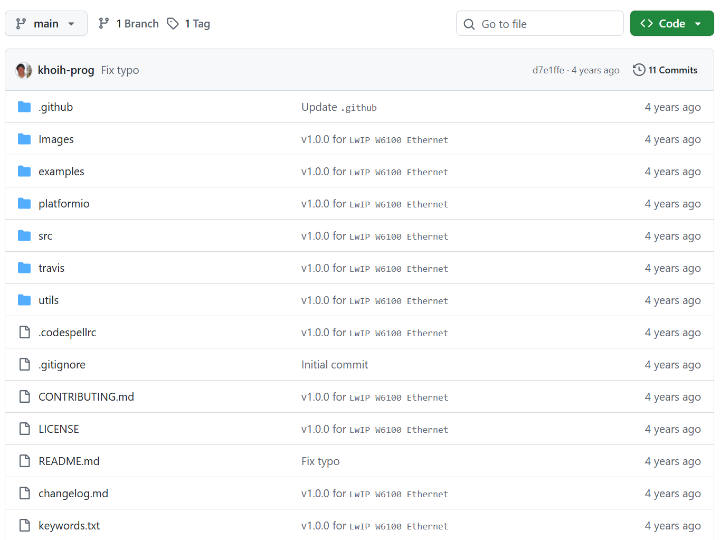

- GitHub Repository: **khoih-prog/ESP32_SC_W6100_Manager**
- Platform: ESP32 + WIZnet W6100
- Context: Ethernet configuration manager with IPv4/IPv6 support
------
## Tags
W6100, ESP32, IPv6, Ethernet Configuration, Hardware TCP/IP, Industrial IoT, Embedded Ethernet, WIZnet, SPI Ethernet
# ESP32와 W6100으로 IPv6 대응 이더넷 설정 관리자를 구현하는 방법은?
*(How to Build an IPv6-Ready Ethernet Configuration Manager with ESP32 and W6100?)*
------
## 요약 (40–60단어)
이 프로젝트는 ESP32와 WIZnet W6100 이더넷 컨트롤러를 사용해 이더넷 설정 관리자를 구현하는 방법을 보여준다. SPI 기반 하드웨어 TCP/IP 오프로딩과 IPv4/IPv6 듀얼 스택 지원을 결합하여, 교육용 및 산업용 IoT 환경에 적합한 안정적이고 미래 지향적인 네트워크 프로비저닝을 가능하게 한다.
------
## 기술 분석: 이 프로젝트가 실제로 하는 일
`ESP32_SC_W6100_Manager`는 **WIZnet W6100 이더넷 컨트롤러를 중심으로 설계된 ESP32 기반 이더넷 프로비저닝 및 설정 관리 프로젝트**이다. 이 프로젝트의 주요 목적은, 펌웨어를 다시 빌드하지 않고도 **네트워크 파라미터를 동적으로 설정**할 수 있도록 하여, 교육 및 평가 환경에서 실제 산업 네트워크와 유사한 조건을 재현하는 데 있다.
전체 시스템 아키텍처는 다음과 같이 구성된다.
```
사용자 (웹 브라우저)
↓
ESP32 기반 설정 관리자(Web UI / Logic)
↓
Arduino 스타일 네트워크 추상화 계층
↓
SPI 인터페이스
↓
W6100 하드웨어 TCP/IP 스택 (IPv4 / IPv6)
↓
Ethernet PHY → LAN
```
Wi-Fi 프로비저닝 시스템이 RF 환경, AP 전환, 연결 안정성 문제를 동반하는 것과 달리, 이 프로젝트는 **유선 이더넷 환경의 결정성(determinism)**을 전제로 설계되었다. 이는 교육용 프로젝트임에도 불구하고 실제 산업용 IoT 장치의 동작 모델과 매우 가깝다.
------
## W6100의 역할: IPv4 + IPv6를 지원하는 하드웨어 TCP/IP
이 프로젝트에서 가장 핵심적인 기술 요소는 **WIZnet W6100**이다.
W6100은 기존 W5500과 유사한 SPI 기반 이더넷 컨트롤러이지만, 결정적인 차이점이 있다.
👉 **IPv4와 IPv6를 모두 하드웨어 TCP/IP 스택 수준에서 지원한다는 점**이다.
이 프로젝트와 직접적으로 연관된 W6100의 주요 특성은 다음과 같다.
- 하드웨어 TCP/IP 스택 내장
- IPv4 / IPv6 듀얼 스택 지원
- SPI 호스트 인터페이스
- 다중 하드웨어 소켓 지원
- 전용 내부 버퍼 메모리
TCP/IP 처리가 W6100 내부에서 수행되기 때문에, ESP32는 복잡한 소프트웨어 네트워크 스택(LwIP 등)을 직접 관리할 필요가 없다.
그 결과:
- ESP32 CPU 부하 감소
- 네트워크 동작의 예측 가능성 증가
- 교육용 코드 복잡도 감소
특히 IPv6가 “추가 기능”이 아니라 **하드웨어 수준에서 기본 제공**된다는 점은, 이 프로젝트를 장기적으로 매우 가치 있게 만든다.
------
## ESP32 ↔ W6100 SPI 연동 (교육 관점)
이 프로젝트는 **역할 분리가 명확한 구조**를 통해 교육적 가치를 높인다.
- **ESP32의 역할**
- 애플리케이션 로직 실행
- 설정 관리자(Web UI, 로직) 제공
- SPI를 통해 W6100 제어
- **W6100의 역할**
- TCP/UDP/ICMP 패킷 처리
- IPv4/IPv6 주소 관리
- Ethernet MAC 및 PHY 제어
ESP32와 W6100은 **SPI 인터페이스**로 연결되며, 이는 다음과 같은 교육적 장점을 제공한다.
- RMII 같은 고속 병렬 인터페이스 불필요
- PHY 드라이버 직접 구현 불필요
- RTOS 레벨 TCP/IP 튜닝 불필요
초보자나 학생 입장에서는, **“임베디드 이더넷 + 하드웨어 오프로딩”** 개념을 가장 현실적이면서도 단순한 방식으로 학습할 수 있다.
------
## 설정 관리자(Configuration Manager)의 의미
이 프로젝트에서 말하는 “SC Manager”는 **Self-Configuring / Smart Configuration Manager**를 의미한다.
이는 장치의 네트워크 설정을 **런타임에 변경 가능**하도록 하는 구조다.
관리 가능한 대표적인 항목은 다음과 같다.
- Static IP / DHCP 선택
- IPv4 주소 설정
- IPv6 활성화 및 주소 모드
- Gateway 및 Subnet 설정
교육적으로 중요한 메시지는 명확하다.
> **네트워크 설정은 코드에 하드코딩되어서는 안 된다.**
산업용 IoT 환경에서는 장치가:
- 서로 다른 VLAN
- IPv4/IPv6 혼합 네트워크
- 단계적 IPv6 전환 환경
에 배치되는 것이 일반적이며, 이 프로젝트는 그 현실을 교육용 예제로 정확히 반영한다.
------
## 왜 IPv6 지원이 중요한가 (지금 시점에서)
많은 임베디드 이더넷 프로젝트는 여전히 IPv4만을 가정한다.
이 프로젝트는 그렇지 않다.
### 이 설계가 보여주는 IPv6의 장점
1. **주소 고갈 문제 해결**
NAT 의존도를 낮추고, 보다 단순한 네트워크 구조 가능
2. **대규모 배포에 유리**
글로벌 또는 체계적인 IPv6 주소 설계 가능
3. **산업 네트워크의 장기 수명 고려**
산업 시스템은 수년~수십 년간 사용됨
4. **하드웨어 수준의 IPv6 구현**
성능과 안정성이 예측 가능
교육용 프로젝트에서 **실제 IPv6를 다뤄볼 수 있는 기회**는 매우 드물며, 이것이 이 프로젝트의 가장 큰 차별점 중 하나다.
------
## 비교: 이 프로젝트에서의 W6100 vs W5500
| 항목 | W5500 | W6100 |
| --------------- | ------ | --------- |
| 하드웨어 TCP/IP | 지원 | 지원 |
| IPv4 | 지원 | 지원 |
| IPv6 | 미지원 | 지원 |
| SPI 인터페이스 | 지원 | 지원 |
| 소켓 기반 API | 지원 | 지원 |
| 미래 대응성 | 제한적 | 매우 높음 |
IPv4 전용 시스템이라면 W5500도 충분히 훌륭하다.
그러나 **교육, 평가, 미래 지향적 설계**를 목표로 한다면 W6100이 더 적합하다.
------
## 교육용 프로젝트로서의 가치
이 프로젝트는 다음과 같은 이유로 교육적으로 매우 우수하다.
- Wi-Fi의 불안정성과 RF 복잡성 회피
- 실제 산업용 이더넷 프로비저닝 흐름 학습
- IPv6를 이론이 아닌 실습으로 경험
- 하드웨어 TCP/IP로 학습 난이도 감소
학생은 TCP/IP 내부 구현보다 **시스템 아키텍처와 설계 사고**에 집중할 수 있다.
------
## FAQ (W6100 중심)
### 1. 왜 ESP32 Wi-Fi 대신 W6100을 사용하는가?
W6100은 유선 이더넷 기반의 결정적인 네트워크 동작과 하드웨어 TCP/IP 오프로딩을 제공한다. 이는 교육 및 산업 환경에서 예측 가능한 시스템 동작을 보장한다.
### 2. 이 프로젝트에서 IPv6는 어떻게 동작하는가?
IPv6는 W6100의 하드웨어 TCP/IP 스택에서 직접 처리된다. ESP32는 설정만 담당하며, 패킷 처리와 주소 관리는 오프로딩된다.
### 3. SPI 인터페이스로 이더넷이 충분히 가능한가?
가능하다. W6100은 고속 SPI를 지원하며, 설정 관리 및 일반적인 IoT 트래픽에는 충분한 대역폭을 제공한다.
### 4. 초보자도 이 프로젝트를 따라갈 수 있는가?
가능하다. TCP/IP를 직접 구현하지 않아도 되며, PHY나 저수준 네트워크 디버깅 부담이 없다.
### 5. 산업용 IoT에 실제로 적용 가능한가?
개념적으로는 매우 적합하다. 유선 이더넷, 런타임 설정, IPv6 대응이라는 핵심 요구사항을 모두 충족한다.
------
## 원본 소스
- GitHub Repository: **khoih-prog/ESP32_SC_W6100_Manager**
- 플랫폼: ESP32 + WIZnet W6100
- 용도: IPv4/IPv6 지원 이더넷 설정 관리자
------
## 태그
W6100, ESP32, IPv6, Ethernet Configuration, Hardware TCP/IP, Industrial IoT, Embedded Ethernet, WIZnet, SPI Ethernet
