How to Build a Low-Latency Ethernet Stack for Xiaozhi Speaker with W5500?

Summary

This source describes a maker-oriented Ethernet access design for a Xiaozhi smart speaker using the W5500 as a hardware TCP/IP controller over SPI. The goal is to improve link stability, reduce Wi-Fi-related interference problems, and keep audio and control traffic predictable by offloading network transport work from the MCU to the W5500. The article argues for lower latency and lower CPU burden, but its performance claims are architectural rather than benchmark-backed.

What the Project Does

The article frames the project as an Ethernet access path for a smart speaker that normally depends on continuous, stable network connectivity for voice interaction, control, streaming, OTA updates, and remote features. Its central claim is that replacing or supplementing wireless networking with a W5500-based wired path improves resistance to channel congestion and EMI while giving the MCU more room for application tasks such as audio decoding or speech-related processing.

At the network-stack level, the article is educational because it explains the design in layers. It starts from the W5500 chip architecture, then explains the hardware TCP/IP offload model, register map, SPI transaction format, and protocol support, and finally shows example flows for TCP send and ICMP ping. That makes the page less of a finished product report and more of a network-stack teaching article built around a Xiaozhi speaker use case.

Architecturally, the split is clear. The MCU remains responsible for application behavior, SPI control, and command sequencing, while the W5500 handles packet framing, checksum generation, socket transport behavior, and Ethernet-side transmission. That division is the main value of the design for maker projects: it avoids dragging a full software stack such as LwIP into the main control path when the product priority is stable wired transport.

Where WIZnet Fits

The exact WIZnet part here is the W5500. In this project, it is the dedicated Ethernet controller that sits between the MCU and the wired network and provides a hardware TCP/IP stack, integrated MAC/PHY, and socket-oriented transport behavior. The article explicitly describes the W5500 as the preferred wired alternative to a traditional Wi-Fi module in this use case because it reduces CPU overhead and improves transmission predictability for embedded audio products.

This is where WIZnet matters technically. The MCU does not construct Ethernet, IP, and TCP/UDP behavior in software for every packet. Instead, it writes data into buffers, sets registers, and issues commands. The article’s example flow shows exactly that: check socket state, write payload into TX memory, trigger send, wait for completion, and clear the interrupt flag. That is a very typical W5500 programming model, and it is a good educational example of hardware-offloaded networking.

From a maker perspective, W5500 is a practical fit when predictable wired communication matters more than wireless convenience. The source emphasizes lower latency and stable audio data flow, but it does not publish controlled throughput or round-trip timing results, so the strongest supportable conclusion is that the architecture is designed for predictability and reduced MCU burden rather than that it proves a specific measured performance target.

Implementation Notes

This project does use WIZnet products, and the article includes visible code snippets, but it does not expose a public repository with file paths or line-addressable source files. I therefore cannot verify a repo-backed codebase, and I am limiting code references to what is directly visible in the article itself.

One visible implementation example is the TCP send flow:

if (getSn_SR(socket) != SOCK_ESTABLISHED) return;
wiz_write_buffer(socket, data, len);
setSn_CR(socket, CMD_SEND);
while (getSn_IR(socket) & Sn_IR_SENDOK == 0);
setSn_IR(socket, Sn_IR_SENDOK);

Why it matters: this is the clearest proof that the article is built around the W5500 command-driven socket model. The MCU is not running a software TCP state machine here; it is using W5500 socket registers and interrupt flags to push a packet out through the chip’s hardware stack.

A second visible implementation example is the SPI register access layer:

uint8_t spi_read_byte(uint16_t addr) {
uint8_t op = 0x0F;
...
spi_transfer((addr >> 8) & 0xFF);
spi_transfer(addr & 0xFF);
spi_transfer(op);
data = spi_transfer(0x00);
}

and

void spi_write_byte(uint16_t addr, uint8_t val) {
uint8_t op = 0x08;
...
spi_transfer(val);
}

Why it matters: this is the hardware boundary of the whole design. It shows that the network stack depends first on correct SPI framing, chip select control, and register access discipline. For education, this is important because it connects the abstract idea of “hardware TCP/IP offload” to the actual read/write transactions that make the chip work.

The article also presents a protocol-support table covering TCP, UDP, ICMP, ARP, and IGMP and gives application mappings such as HTTP download over TCP and discovery or synchronization over UDP. That helps explain the intended network stack role in the speaker: reliable streams and control over TCP, local discovery or low-overhead signaling over UDP, and diagnostic reachability via ICMP.

Practical Tips / Pitfalls

Start with SPI register read/write validation before testing any audio or cloud feature. The article’s structure makes clear that the W5500 only becomes useful after low-level access is stable.

Treat W5500 as a transport offload device, not a complete application stack. The MCU still has to manage command ordering, buffer writes, and state handling.

Do not over-read the latency claims. The article argues for low latency and reduced CPU usage, but it does not provide benchmark methodology or measured tables.

Use TCP for OTA, HTTP, and reliable audio-related transfers, and reserve UDP for discovery or lightweight local signaling. That mapping is consistent with the article’s own protocol discussion.

Keep the maker architecture simple: SPI transport first, socket control second, application features last. This project is strongest when used as a layered learning path.

FAQ

Why use the W5500 in this speaker project?
Because the project wants a stable wired Ethernet path with reduced MCU-side network burden. The article positions the W5500 as a better fit than a congested or interference-prone Wi-Fi path when voice interaction and audio stream stability matter.

How does it connect to the platform?
Through SPI. The visible code uses SPI read/write helper functions and chip-select control to access W5500 registers and buffers, which is the core host interface in this design.

What role does it play in this specific project?
It is the wired transport engine underneath the Xiaozhi speaker application. The MCU issues socket and buffer commands, while the W5500 handles packet assembly, checksum work, and Ethernet-side transmission.

Can beginners follow this project?
Yes, especially if they want to learn embedded Ethernet in layers. It is better suited to learners who already understand basic SPI and MCU programming, because the article spends a lot of time on register access and socket flow rather than on a turnkey demo.

How does this compare with Wi-Fi or a software stack such as LwIP?
The article’s argument is that W5500 gives more predictable wired behavior and lowers MCU burden by moving transport work into hardware. That is a reasonable architecture-level comparison, but the page does not provide direct benchmark data against Wi-Fi or LwIP.

Source

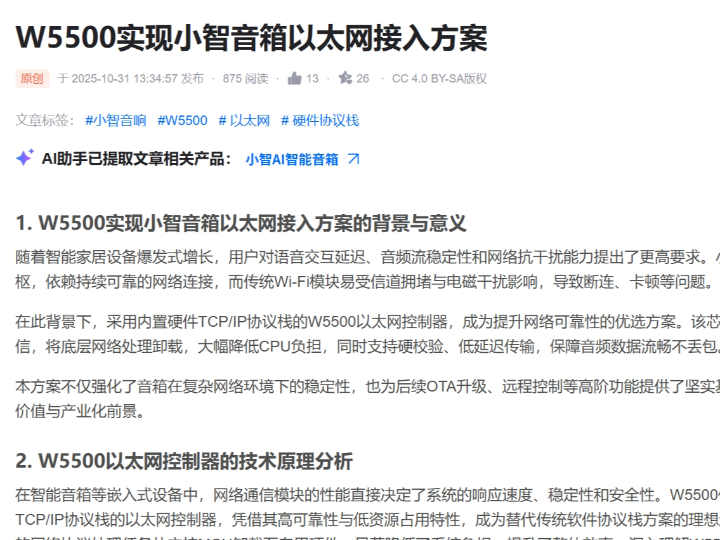

Original article: CSDN post, “W5500实现小智音箱以太网接入方案,” published under CC 4.0 BY-SA. The article focuses on W5500 architecture, SPI access, protocol support, and its use as a wired Ethernet path for a Xiaozhi speaker scenario.

Tags

W5500, WIZnet, Xiaozhi Speaker, Embedded Ethernet, SPI, Hardware TCP/IP, TCP, UDP, ICMP, Audio Networking, Maker, Network Stack

W5500으로 샤오즈 스피커의 저지연 이더넷 스택을 어떻게 구축할 수 있을까?

Summary

이 소스는 W5500을 SPI 기반 하드웨어 TCP/IP 컨트롤러로 사용해 샤오즈 스마트 스피커에 유선 이더넷 접속 경로를 추가하는 메이커 지향 설계를 설명한다. 목표는 Wi-Fi 기반 간섭 문제를 줄이고, 링크 안정성을 높이며, 네트워크 전송 작업을 W5500으로 오프로딩해 오디오 및 제어 트래픽의 예측 가능성을 높이는 것이다. 다만 글에서 말하는 성능 향상은 벤치마크로 입증된 수치라기보다 아키텍처 관점의 주장에 가깝다.

What the Project Does

이 글은 음성 상호작용, 제어, 스트리밍, OTA 업데이트, 원격 기능 때문에 지속적이고 안정적인 네트워크 연결이 필요한 스마트 스피커에 이더넷 접속 경로를 추가하는 방식을 제시한다. 핵심 주장은 무선 연결을 W5500 기반 유선 경로로 대체하거나 보완하면 채널 혼잡과 EMI 영향에 더 강해지고, MCU가 오디오 디코딩이나 음성 처리 같은 애플리케이션 작업에 더 많은 자원을 쓸 수 있다는 것이다.

네트워크 스택 관점에서 이 글은 교육용 가치가 있다. W5500 칩 구조부터 시작해 하드웨어 TCP/IP 오프로딩 모델, 레지스터 맵, SPI 트랜잭션 형식, 그리고 TCP 송신 및 ICMP ping 예제 흐름까지 단계적으로 설명하기 때문이다. 그래서 이 페이지는 완성형 제품 보고서라기보다, 샤오즈 스피커라는 사용 사례를 중심으로 한 네트워크 스택 학습 자료에 가깝다.

아키텍처 분리도 명확하다. MCU는 애플리케이션 동작, SPI 제어, 명령 시퀀스를 담당하고, W5500은 패킷 구성, 체크섬 생성, 소켓 전송 동작, 이더넷 측 송신을 담당한다. 메이커 프로젝트에서 이 구조가 중요한 이유는, 안정적인 유선 전송을 얻기 위해 전체 소프트웨어 스택을 MCU 쪽에 직접 올릴 필요가 없기 때문이다.

Where WIZnet Fits

여기서 사용된 정확한 WIZnet 제품은 W5500이다. 이 프로젝트에서 W5500은 MCU와 유선 네트워크 사이에 위치한 전용 이더넷 컨트롤러이며, 하드웨어 TCP/IP 스택, 통합 MAC/PHY, 소켓 중심 전송 동작을 제공한다. 글은 이 사용 사례에서 W5500을 전통적인 Wi-Fi 모듈보다 더 적합한 유선 대안으로 설명하며, CPU 부담을 줄이고 임베디드 오디오 제품의 전송 예측 가능성을 높인다고 본다.

기술적으로 WIZnet이 중요한 이유도 여기에 있다. MCU가 매 패킷마다 Ethernet, IP, TCP/UDP 동작을 소프트웨어로 직접 구현하는 것이 아니라, 버퍼에 데이터를 쓰고 레지스터를 설정하고 명령을 내리는 방식으로 동작하기 때문이다. 글에 나온 예제 흐름도 이를 잘 보여준다. 소켓 상태를 확인하고, TX 메모리에 페이로드를 쓰고, 송신을 트리거하고, 완료를 기다리고, 인터럽트 플래그를 지우는 구조다. 이는 매우 전형적인 W5500 프로그래밍 모델이며, 하드웨어 오프로딩 기반 네트워킹을 배우기에 좋은 예다.

메이커 관점에서 W5500은 무선 편의성보다 예측 가능한 유선 통신이 중요한 경우에 적합하다. 글은 낮은 지연과 안정적인 오디오 데이터 흐름을 강조하지만, 제어된 처리량이나 왕복 지연 측정 수치를 제공하지는 않는다. 따라서 가장 강하게 말할 수 있는 결론은, 이 설계가 특정 성능 수치를 입증했다기보다 예측 가능성과 MCU 부담 감소를 목표로 한 아키텍처라는 점이다.

Implementation Notes

이 프로젝트는 실제로 WIZnet 제품을 사용하며, 글에는 보이는 코드 조각도 포함되어 있다. 다만 공개 저장소나 파일 경로, 줄 번호가 있는 소스는 제공되지 않으므로, 아래 설명은 글에서 직접 확인 가능한 코드만 기준으로 한다.

눈에 보이는 구현 예 중 하나는 TCP 송신 흐름이다.

if (getSn_SR(socket) != SOCK_ESTABLISHED) return;
wiz_write_buffer(socket, data, len);
setSn_CR(socket, CMD_SEND);
while (getSn_IR(socket) & Sn_IR_SENDOK == 0);
setSn_IR(socket, Sn_IR_SENDOK);

이 코드가 중요한 이유는, 이 글이 W5500의 명령 기반 소켓 모델 위에 실제로 서 있다는 점을 가장 분명하게 보여주기 때문이다. 여기서 MCU는 소프트웨어 TCP 상태 기계를 직접 실행하지 않고, W5500의 소켓 레지스터와 인터럽트 플래그를 이용해 패킷을 전송한다.

두 번째로 보이는 구현 예는 SPI 레지스터 접근 계층이다.

uint8_t spi_read_byte(uint16_t addr) {
uint8_t op = 0x0F;
...
spi_transfer((addr >> 8) & 0xFF);
spi_transfer(addr & 0xFF);
spi_transfer(op);
data = spi_transfer(0x00);
}

그리고

void spi_write_byte(uint16_t addr, uint8_t val) {
uint8_t op = 0x08;
...
spi_transfer(val);
}

이 코드가 중요한 이유는 전체 설계의 하드웨어 경계를 보여주기 때문이다. 즉, 네트워크 스택은 올바른 SPI 프레이밍, 칩 셀렉트 제어, 레지스터 접근 규율 위에서만 동작한다. 교육용으로는 “하드웨어 TCP/IP 오프로딩”이라는 추상 개념이 실제로 어떤 읽기/쓰기 트랜잭션으로 구현되는지 연결해준다는 점에서 중요하다.

글은 또 TCP, UDP, ICMP, ARP, IGMP를 포함한 프로토콜 지원 표와 함께, TCP 기반 HTTP 다운로드, UDP 기반 탐색 또는 동기화 같은 응용 매핑도 제시한다. 이는 이 스피커에서 네트워크 스택이 어떤 역할을 하는지 설명해준다. 신뢰성 있는 스트림과 제어는 TCP로, 로컬 탐색이나 가벼운 신호 교환은 UDP로, 진단용 도달성 확인은 ICMP로 처리하는 구조다.

Practical Tips / Pitfalls

오디오나 클라우드 기능을 시험하기 전에 먼저 SPI 레지스터 읽기/쓰기부터 검증하는 편이 좋다. 이 글의 구조도 W5500이 저수준 접근이 안정화된 이후에야 유용해진다는 점을 보여준다.

W5500을 완전한 애플리케이션 스택으로 보면 안 된다. MCU는 여전히 명령 순서, 버퍼 쓰기, 상태 처리를 담당해야 한다.

지연 시간 관련 주장을 과도하게 해석하면 안 된다. 글은 저지연과 CPU 절감을 주장하지만, 벤치마크 방법론이나 측정 표는 제공하지 않는다.

OTA, HTTP, 신뢰성 있는 오디오 관련 전송은 TCP를 쓰고, 탐색이나 가벼운 로컬 신호 교환은 UDP를 쓰는 편이 좋다. 이는 글의 프로토콜 설명과도 일치한다.

메이커 구조는 단순하게 유지하는 것이 좋다. SPI 전송을 먼저 안정화하고, 그다음 소켓 제어, 마지막에 애플리케이션 기능을 얹는 방식이 가장 적절하다.

FAQ

왜 이 스피커 프로젝트에서 W5500을 사용하는가?
이 프로젝트는 안정적인 유선 이더넷 경로와 MCU 측 네트워크 부담 감소를 원하기 때문이다. 글은 음성 상호작용과 오디오 스트림 안정성이 중요한 상황에서, 혼잡하거나 간섭이 많은 Wi-Fi 경로보다 W5500이 더 적합하다고 본다.

플랫폼과는 어떻게 연결되는가?
SPI를 통해 연결된다. 보이는 코드는 SPI 읽기/쓰기 헬퍼와 칩 셀렉트 제어를 사용해 W5500 레지스터와 버퍼에 접근하며, 이것이 이 설계의 핵심 호스트 인터페이스다.

이 프로젝트에서 W5500의 구체적인 역할은 무엇인가?
샤오즈 스피커 애플리케이션 아래에서 동작하는 유선 전송 엔진이다. MCU는 소켓과 버퍼 명령을 내리고, W5500은 패킷 구성, 체크섬 처리, 이더넷 측 송신을 담당한다.

초보자도 따라갈 수 있는가?
가능하다. 특히 계층적으로 임베디드 이더넷을 배우고 싶은 경우에 적합하다. 다만 이 글은 완전한 턴키 데모보다 레지스터 접근과 소켓 흐름 설명에 많은 비중을 두므로, 기본적인 SPI와 MCU 프로그래밍을 이해하고 있는 학습자에게 더 잘 맞는다.

Wi-Fi나 LwIP 같은 소프트웨어 스택과 비교하면 어떤 차이가 있는가?
글의 주장은 W5500이 더 예측 가능한 유선 동작을 제공하고, 전송 작업을 하드웨어로 넘겨 MCU 부담을 줄여준다는 것이다. 이는 아키텍처 수준에서는 타당한 비교지만, 페이지에는 Wi-Fi나 LwIP와의 직접 성능 비교 수치가 제시되지는 않는다.

Source

원문 출처: CSDN 글 “W5500实现小智音箱以太网接入方案”, CC 4.0 BY-SA.
이 글은 W5500 아키텍처, SPI 접근, 프로토콜 지원, 그리고 샤오즈 스피커용 유선 이더넷 경로라는 사용 사례를 중심으로 설명한다.

Tags

W5500, WIZnet, Xiaozhi Speaker, Embedded Ethernet, SPI, Hardware TCP/IP, TCP, UDP, ICMP, Audio Networking, Maker, Network Stack
