How to Add Wired Ethernet with WIZnet W5500 to MicroPython Robot Nodes?

Summary

This robotics architecture describes how a MicroPython-based robot node can use WIZnet W5500 as a wired Ethernet controller for deterministic bench, field, and maintenance communication. The provided CSDN Wenku answer page could not be directly fetched during verification, so no project-specific source code can be quoted. At architecture level, W5500 sits between the robot MCU and the Ethernet cable, while MicroPython handles robot application logic, packet framing, diagnostics, and socket-level behavior. W5500 provides the Ethernet MAC/PHY, hardwired TCP/IP stack, 8 sockets, and internal packet buffering needed for wired robot telemetry and control.

What the Project Does

The target project is a MicroPython robot node with wired Ethernet. Typical robot-side data includes encoder counts, motor-controller status, sensor summaries, pose estimates, target coordinates, heartbeat packets, calibration commands, and service diagnostics. The MCU or RP2040-class board runs MicroPython and owns the robot behavior; W5500 owns the bounded Ethernet transport path.

The communication path is direct. The robot MCU initializes the W5500 interface, obtains or assigns an IP address, opens TCP or UDP sockets, sends compact robot telemetry packets, and receives control or configuration messages from a robot supervisor, PC tool, gateway, or field-service laptop. W5500 handles the lower Ethernet transport, while MicroPython code stays focused on application messages and recovery behavior.

This architecture is useful in robotics because Ethernet is more repeatable than wireless during calibration, factory testing, debugging, and fixed robot-cell operation. It is not a replacement for every wireless robot link, but it is a strong fit for robot subsystems that need stable local diagnostics, deterministic maintenance access, or a wired supervisor connection.

Where WIZnet Fits

The exact WIZnet product is W5500. W5500 is a hardwired TCP/IP Internet controller that connects to an external MCU through SPI up to 80 MHz. It integrates a 10/100 Ethernet MAC and PHY, supports TCP, UDP, ICMP, IPv4, ARP, IGMP, and PPPoE, provides 8 independent sockets, and includes 32 KB internal memory for Tx/Rx buffers.

In a MicroPython robot node, W5500 sits between the MicroPython runtime and the Ethernet connector. MicroPython creates application payloads, manages device state, and calls network or socket APIs. W5500 handles socket state, packet buffering, Ethernet MAC/PHY operation, and hardwired TCP/IP behavior. MicroPython’s WIZNET5K documentation describes WIZnet5x00 Ethernet modules as controlled through an SPI object, chip-select pin, and reset pin, with register dumping available for debugging.

This split matters because MicroPython is productive but not ideal for implementing low-level TCP/IP transport in application code. W5500 keeps the heavy transport boundary in hardware while still exposing enough control for robotics firmware: socket ownership, reconnect policy, link status, packet formats, and diagnostic counters.

Implementation Notes

The provided Wenku answer page did not expose verified source files or a public repository. Therefore, this section gives an architecture explanation only and does not quote project code.

A practical robot-node architecture has four layers.

The hardware interface layer connects W5500 over SPI. The required signals are SPI clock, MOSI, MISO, chip select, reset, 3.3 V power, and ground. For a robot board, reset should be routed to the MCU rather than tied permanently high, because field recovery is easier when firmware can reset the Ethernet controller. The interrupt pin is also useful when the node should react to receive, disconnect, timeout, or send-complete events without constant polling.

The network interface layer initializes W5500 and exposes a socket-style interface to the application. On MicroPython platforms that support WIZNET5K-style drivers, the W5500 module is initialized with the SPI bus, chip-select pin, and reset pin. Once the interface is active, the application can use normal socket behavior while W5500 manages the underlying Ethernet transport.

The robot protocol layer defines message formats. For UDP telemetry, each packet should include node ID, message type, sequence number, timestamp, payload length, status flags, and checksum if the upper protocol needs it. For TCP maintenance or configuration, the protocol should define command IDs, response codes, timeouts, and reconnect behavior.

The diagnostic and recovery layer is required for real robots. It should record link state, IP address, socket state, reconnect count, dropped packet count, last peer address, last error, and watchdog reset reason. Ethernet failures should be treated as normal operating states: cable removal, duplicate IP, remote peer restart, socket timeout, and supervisor disconnect should not require a full robot reboot.

Practical Tips / Pitfalls

• Keep the first robot payload small: heartbeat, encoder count, status word, and timestamp are enough for bring-up.
• Use UDP for low-latency telemetry where packet loss is acceptable; use TCP for configuration, logs, and commands that must be delivered in order.
• Route reset and interrupt pins. They are valuable for robot-cell recovery and event-driven firmware.
• Separate network timing from motion-control timing. Socket servicing must not block motor-control loops.
• Assign W5500 sockets deliberately. Reserve separate sockets for telemetry, maintenance, discovery, and diagnostics.
• Test cable removal, peer restart, duplicate IP, DHCP failure, and robot power cycling before field use.

FAQ

Q: Why use WIZnet W5500 for MicroPython robot nodes?
A: W5500 gives a MicroPython robot node wired Ethernet without requiring the application to implement TCP/IP internals. It provides hardwired TCP/IP, 8 sockets, 32 KB internal Tx/Rx memory, and an embedded 10/100 Ethernet MAC/PHY, so the robot firmware can focus on telemetry, command handling, diagnostics, and recovery.

Q: How does W5500 connect to the robot platform?
A: W5500 connects through SPI with MOSI, MISO, SCLK, chip select, reset, power, and ground. MicroPython’s WIZNET5K interface model uses an SPI object, chip-select pin, and reset pin to initialize WIZnet5x00 Ethernet modules.

Q: What role does W5500 play in this project?
A: W5500 is the wired Ethernet transport engine. The robot MCU or RP2040-side runtime formats robot messages and calls socket APIs; W5500 handles Ethernet MAC/PHY operation, TCP/UDP socket behavior, packet buffering, and hardwired protocol processing.

Q: Can beginners follow this robotics architecture?
A: Yes, if they already understand basic MicroPython, SPI wiring, IPv4 addressing, and socket concepts. The recommended bring-up sequence is SPI wiring check, W5500 initialization, IP configuration, UDP heartbeat, TCP maintenance socket, then robot-specific telemetry and command framing.

Q: How does W5500 compare with ENC28J60 for robot Ethernet?
A: ENC28J60 is a 10BASE-T standalone Ethernet controller with onboard MAC/PHY, 8 KB buffer RAM, and an SPI interface. It gives the host a lower-level Ethernet interface, so the MCU normally carries more TCP/IP stack responsibility. W5500 provides a higher-level hardwired TCP/IP model with 8 sockets and larger internal buffering, which is usually simpler for MicroPython robot nodes that need TCP/UDP communication rather than full stack implementation.

Source

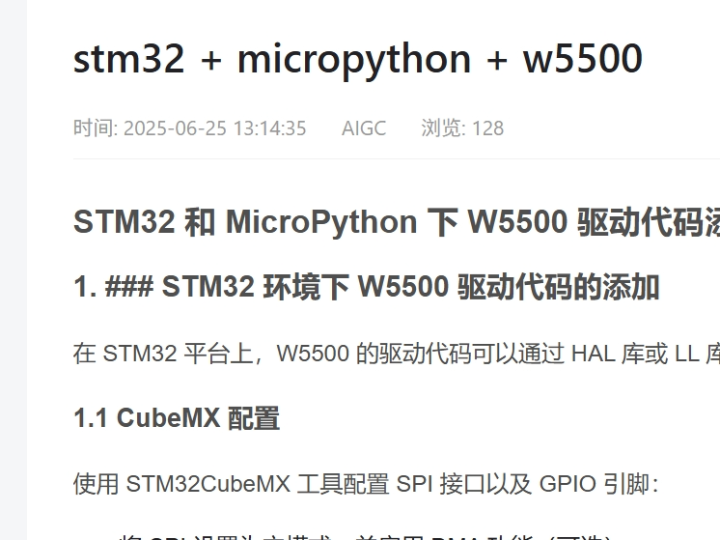

Original source link: CSDN Wenku answer page provided by the user. The exact page could not be directly fetched during verification, so its license and project-specific implementation details could not be confirmed.

WIZnet product reference: W5500 documentation and feature list.

MicroPython reference: WIZNET5K class documentation for WIZnet5x00 Ethernet modules.

Alternative comparison reference: Microchip ENC28J60 product information.

Tags

#W5500 #WIZnet #MicroPython #Robotics #Ethernet #SPI #HardwiredTCPIP #Socket #Telemetry #RobotDiagnostics #Firmware #NetworkArchitecture #ENC28J60

MicroPython 로봇 노드에 WIZnet W5500으로 유선 Ethernet을 추가하는 방법은?

요약

이 로보틱스 아키텍처는 MicroPython 기반 로봇 노드가 WIZnet W5500을 유선 Ethernet 컨트롤러로 사용해 bench, field, maintenance 통신을 더 예측 가능하게 만드는 구조를 설명합니다. 제공된 CSDN Wenku answer page는 검증 중 직접 가져올 수 없었으므로, 프로젝트별 소스 코드는 인용할 수 없습니다. 아키텍처 수준에서 W5500은 로봇 MCU와 Ethernet cable 사이에 위치하고, MicroPython은 로봇 애플리케이션 로직, packet framing, diagnostics, socket-level behavior를 처리합니다. W5500은 유선 로봇 telemetry 및 control에 필요한 Ethernet MAC/PHY, hardwired TCP/IP stack, 8개 socket, 내부 packet buffering을 제공합니다.

프로젝트가 하는 일

대상 프로젝트는 유선 Ethernet을 사용하는 MicroPython 로봇 노드입니다. 로봇 측 데이터에는 encoder count, motor-controller status, sensor summary, pose estimate, target coordinate, heartbeat packet, calibration command, service diagnostics가 포함될 수 있습니다. MCU 또는 RP2040급 보드는 MicroPython을 실행하고 로봇 동작을 담당하며, W5500은 제한된 범위의 Ethernet transport path를 담당합니다.

통신 경로는 단순합니다. 로봇 MCU는 W5500 interface를 초기화하고, IP 주소를 얻거나 지정하며, TCP 또는 UDP socket을 엽니다. 이후 compact robot telemetry packet을 전송하고, robot supervisor, PC tool, gateway, field-service laptop에서 control 또는 configuration message를 수신합니다. W5500은 하위 Ethernet transport를 처리하고, MicroPython 코드는 application message와 recovery behavior에 집중합니다.

이 아키텍처는 로보틱스에서 유용합니다. Ethernet은 calibration, factory testing, debugging, fixed robot-cell operation 중 무선보다 반복성이 높기 때문입니다. 모든 무선 로봇 링크를 대체하는 구조는 아니지만, 안정적인 local diagnostics, deterministic maintenance access, wired supervisor connection이 필요한 로봇 서브시스템에는 잘 맞습니다.

WIZnet이 들어가는 위치

이 프로젝트에서 사용되는 정확한 WIZnet 제품은 W5500입니다. W5500은 외부 MCU와 최대 80 MHz SPI로 연결되는 hardwired TCP/IP Internet controller입니다. 10/100 Ethernet MAC 및 PHY를 통합하고, TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE를 지원하며, 8개의 독립 socket과 Tx/Rx buffer용 32 KB 내부 메모리를 제공합니다.

MicroPython 로봇 노드에서 W5500은 MicroPython runtime과 Ethernet connector 사이에 위치합니다. MicroPython은 application payload를 만들고, device state를 관리하며, network 또는 socket API를 호출합니다. W5500은 socket state, packet buffering, Ethernet MAC/PHY operation, hardwired TCP/IP behavior를 담당합니다. MicroPython WIZNET5K 문서는 WIZnet5x00 Ethernet module이 SPI object, chip-select pin, reset pin으로 제어되며, 디버깅용 register dump도 제공한다고 설명합니다.

이 분업이 중요한 이유는 MicroPython이 생산성은 높지만 low-level TCP/IP transport를 애플리케이션 코드에서 구현하기에는 적합하지 않기 때문입니다. W5500은 무거운 transport boundary를 하드웨어에 유지하면서도 robotics firmware에 필요한 socket ownership, reconnect policy, link status, packet format, diagnostic counter 제어를 제공합니다.

구현 참고 사항

제공된 Wenku answer page는 검증 가능한 source file이나 public repository를 노출하지 않았습니다. 따라서 이 섹션은 아키텍처 설명만 제공하며, 프로젝트 코드는 인용하지 않습니다.

실용적인 robot-node 아키텍처는 네 계층으로 구성할 수 있습니다.

Hardware interface layer는 SPI로 W5500을 연결합니다. 필요한 신호는 SPI clock, MOSI, MISO, chip select, reset, 3.3 V power, ground입니다. 로봇 보드에서는 reset을 영구적으로 high에 묶기보다 MCU에 라우팅하는 것이 좋습니다. 펌웨어가 Ethernet controller를 reset할 수 있으면 현장 복구가 쉬워지기 때문입니다. Interrupt pin도 receive, disconnect, timeout, send-complete event에 constant polling 없이 반응해야 하는 노드에서 유용합니다.

Network interface layer는 W5500을 초기화하고, 애플리케이션에 socket-style interface를 노출합니다. WIZNET5K-style driver를 지원하는 MicroPython 플랫폼에서는 SPI bus, chip-select pin, reset pin을 사용해 W5500 module을 초기화합니다. Interface가 활성화되면 애플리케이션은 일반적인 socket 동작을 사용할 수 있고, W5500은 underlying Ethernet transport를 관리합니다.

Robot protocol layer는 message format을 정의합니다. UDP telemetry의 경우 각 packet은 node ID, message type, sequence number, timestamp, payload length, status flag, 필요 시 checksum을 포함하는 것이 좋습니다. TCP maintenance 또는 configuration의 경우 command ID, response code, timeout, reconnect behavior를 정의해야 합니다.

Diagnostic and recovery layer는 실제 로봇에서 필수입니다. Link state, IP address, socket state, reconnect count, dropped packet count, last peer address, last error, watchdog reset reason을 기록해야 합니다. Ethernet failure는 정상적으로 발생할 수 있는 운영 상태로 취급해야 합니다. Cable removal, duplicate IP, remote peer restart, socket timeout, supervisor disconnect가 전체 로봇 reboot를 요구해서는 안 됩니다.

실무 팁 / 주의점

• 첫 robot payload는 작게 유지해야 합니다. Bring-up에는 heartbeat, encoder count, status word, timestamp만으로 충분합니다.
• Packet loss가 허용되는 low-latency telemetry에는 UDP를 사용하고, 순서 보장과 전달이 중요한 configuration, log, command에는 TCP를 사용하는 것이 좋습니다.
• Reset 및 interrupt pin을 라우팅해야 합니다. Robot-cell recovery와 event-driven firmware에 유용합니다.
• Network timing과 motion-control timing을 분리해야 합니다. Socket servicing이 motor-control loop를 막으면 안 됩니다.
• W5500 socket을 의도적으로 배정해야 합니다. Telemetry, maintenance, discovery, diagnostics용 socket을 분리해 예약하는 것이 좋습니다.
• 현장 사용 전에 cable removal, peer restart, duplicate IP, DHCP failure, robot power cycling을 테스트해야 합니다.

FAQ

Q: MicroPython 로봇 노드에 왜 WIZnet W5500을 사용하나요?
A: W5500은 MicroPython 로봇 노드에 TCP/IP 내부 구현 없이 유선 Ethernet을 제공합니다. Hardwired TCP/IP, 8개 socket, 32 KB 내부 Tx/Rx memory, embedded 10/100 Ethernet MAC/PHY를 제공하므로, 로봇 펌웨어는 telemetry, command handling, diagnostics, recovery에 집중할 수 있습니다.

Q: W5500은 로봇 플랫폼에 어떻게 연결되나요?
A: W5500은 MOSI, MISO, SCLK, chip select, reset, power, ground를 사용하는 SPI로 연결됩니다. MicroPython의 WIZNET5K interface model은 WIZnet5x00 Ethernet module 초기화를 위해 SPI object, chip-select pin, reset pin을 사용합니다.

Q: 이 프로젝트에서 W5500은 어떤 역할을 하나요?
A: W5500은 유선 Ethernet transport engine입니다. 로봇 MCU 또는 RP2040 측 runtime은 robot message를 포맷하고 socket API를 호출합니다. W5500은 Ethernet MAC/PHY 동작, TCP/UDP socket behavior, packet buffering, hardwired protocol processing을 담당합니다.

Q: 초보자도 이 로보틱스 아키텍처를 따라갈 수 있나요?
A: 기본 MicroPython, SPI 배선, IPv4 addressing, socket 개념을 이해하고 있다면 가능합니다. 권장 bring-up 순서는 SPI wiring check, W5500 initialization, IP configuration, UDP heartbeat, TCP maintenance socket, 그다음 robot-specific telemetry 및 command framing입니다.

Q: 로봇 Ethernet에서 W5500은 ENC28J60과 비교하면 어떤 차이가 있나요?
A: ENC28J60은 onboard MAC/PHY, 8 KB buffer RAM, SPI interface를 가진 10BASE-T standalone Ethernet controller입니다. Host에 더 낮은 수준의 Ethernet interface를 제공하므로, 일반적으로 MCU가 TCP/IP stack에 대해 더 많은 책임을 집니다. W5500은 8개 socket과 더 큰 내부 buffering을 갖춘 higher-level hardwired TCP/IP 모델을 제공합니다. Full stack 구현보다 TCP/UDP 통신이 필요한 MicroPython 로봇 노드에는 W5500이 보통 더 단순합니다.

출처

Original source link: 사용자가 제공한 CSDN Wenku answer page. 정확한 페이지는 검증 중 직접 가져올 수 없었으므로, 라이선스와 프로젝트별 구현 세부 정보는 확인할 수 없었습니다.
https://wenku.csdn.net/answer/2f0fegbxk5

WIZnet product reference: W5500 documentation and feature list.
https://docs.wiznet.io/Product/Chip/Ethernet/W5500

MicroPython reference: WIZNET5K class documentation for WIZnet5x00 Ethernet modules.
https://docs.micropython.org/en/latest/library/network.WIZNET5K.html

Alternative comparison reference: Microchip ENC28J60 product information.
https://www.microchip.com/en-us/product/ENC28J60
