Wizfi250 포트 확인

Question

안녕하세요 Wizfi250 모듈과 MCU를 연결 하려고 합니다. 위즈넷에서 제공하는 wizfi250_if_sch_v_100 란 파일의 pdf 회로도를 보면 모듈의 좌 우측에 1.27mm 핀헤더인 J1, J2가 있는데 J1의 UART1_TXD, UART1_CTS등 J1의 1번부터 8번, 그리고, 21,22번 GND만 연결하면 되는건지 궁금합니다. 연결은 MCU와 시리얼로 통신하며 클라이언트 모드로 사용할 예정입니다. 사용은 간단한 데이터를 주고 받으며, CONN 및 DISCONN 상태 정도를 확인할 예정입니다.

jeongsk · Answer

안녕하세요 위즈네트입니다. 고객님이 말씀 하신 대로 해도 사용을 해도 정상적으로 동작 합니다. 하지만 FUNCTION PIN에 4.7K~10K 사이의 풀업 저항을 다시는 것을 추천합니다. FUNCTION PIN은 모듈 내부에 풀업 저항이 없어 풀업 저항을 달지 않는다면 오동작을 할 가능성이 있습니다. 그리고 Wi-Fi_STATUS PIN을 모니터링 하면 쉽게 Connect 및 Disconnect의 상태를 알수 있습니다. 감사합니다.

Seongkoo · Answer

답변 감사합니다. 그리고 말씀하신 Wifi_status_pin은 wifi_led 인가요 mode_led 인가요? 그리고 VBAT_WL은 연결 안해도 괜찮은가요? 다시 한 번 확인 부탁 드립니다. 감사합니다.

jeongsk · Answer

죄송합니다. 회로도 파일이 정상적으로 업데이트 되지 않아 최신 자료를 업데이트 했습니다. 회로적으로는 바뀐것은 없지만 명칭 통일화 작업을 거친 파일입니다. 최신 파일을 확인해주시길 바랍니다. Wi-Fi_STATUS PIN은 J1의 19핀입니다. (wifi_led 입니다) VDD, VDDIO, VBAT, VBAT_WL은 모두 3.3V로 연결 해주셔야 합니다. 감사합니다.

Seongkoo · Answer

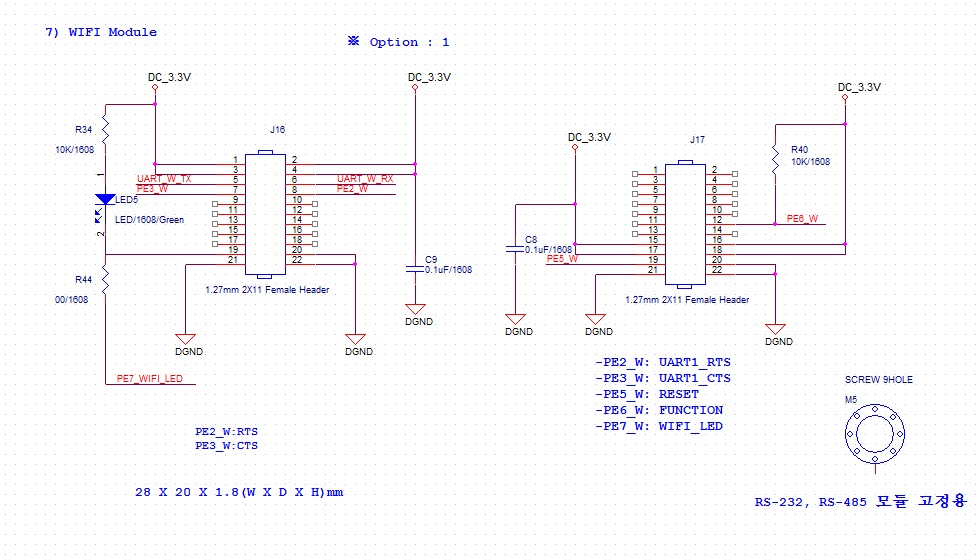

안녕하세요 답변 감사 드립니다. 말씀 하여 주신 대로 회로도 연결을 하였는데 첨부하여 드리는 그림과 같이 회로를 연결 하여도 시리얼 포트를 이용하여 사용함에 문제가 없는지 다시 한 번 확인 부탁 드립니다. 감사합니다. 978×558 206 KB

jeongsk · Answer

네 올려주신 회로대로 구성하시면 기본적인 동작에는 문제가 없으리라 판단됩니다. 하지만 추후에 펌웨어 업데이트가 되는 상황이 발생하면 펌웨어 업데이트가 불가능 할 것으로 판단됩니다. 그 러므로 Ref.Schematic 이나 Datasheet의 Design Guide를 참고하셔서 설계를 해주시길 바랍니다. [url]http://wizwiki.net/wiki/doku.php?id=products:wizfi250:wizfi250ds:start#design_guide[/url] 감사합니다.
