WIZ750SR-485모듈 연결방법 문의(사진첨부)
Ethernet Chips
Attachments
-
스크린샷 2025-08-22 163110.jpg
No replies yet. Be the first to reply.
Join the discussion.
Ethernet Chips
No replies yet. Be the first to reply.
Join the discussion.
Share projects and connect with makers.
Joined before the site update? first.
New to WIZnet Makers?
We sent a verification link to your address. Open it to activate your account, then log in.
Accounts from this email provider are reviewed by an administrator after verification. Approval usually takes one business day.
Already have an account?
Enter your email address. If it belongs to an account, we'll send a link to set a new password. Members who joined before the site update use this to set their password.
If an account uses that address, we sent a link to set a new password. The link works once and expires in 30 minutes.
Know your password?
Need an account?
RE: WIZ750SR-485모듈 연결방법 문의(사진첨부)
by WIZnet AI AI generated ·
RE: WIZ750SR-485모듈 연결방법 문의(사진첨부)
by Lihan__ WIZnet ·
안녕하세요 WIZnet 입니다.
첨부주신 사진만으로 정확한 원인을 판단하기가 어렵습니다.
아래와 같은 사항을 확인해 주세요.

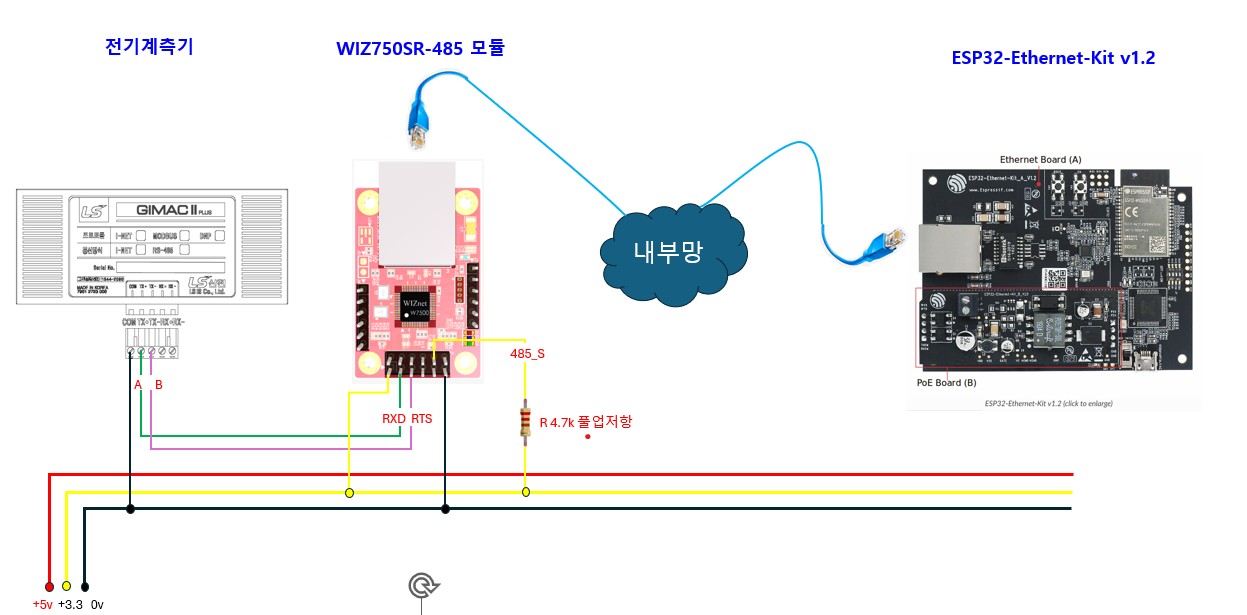

전달 주신 사진에서는 GIMAC || PLUS 라는 제품과 연결하신 것으로 보여지는데, Half Duplex 방식을 지원하는 지 확인해주시고 적절 한 방법으로 배선을 하였는지 확인해주세요.
전달 주신사진상에서 TX+, TX-, RX+, RX-로 보이는데, 혹시 해당 장비가 FULL Duplex방식은 아닌지 확인해보세요. 750SR은 Half Duplex 방식을 이용하고 있습니다.
혹시 다양한 방식의 통신을 지원하는 장비라면, RS-485 Half Duplex 방식으로 선택하여 통신 하는방법을 해당 장비의 제조사측으로 확인해 주시고 가이드를 받아보시는 것이 좋을 것 같습니다.
배선이 잘 이루어져 있다면, 750SR 과 해당 장비의 RS485의 통신 속도가 동일하게 잘 설정 되어있는 지 확인 해보시고, 오실로스코프를 이용해서 실제 정상적인 통신 신호가 발생하는지 확인 해보시면 도움이 될 것 같습니다.
감사합니다.
RE: WIZ750SR-485모듈 연결방법 문의(사진첨부)
by Alan WIZnet ·
안녕하세요.
이미지에서 계측기와 485모듈간의 시리얼 통신이 문제시라는 것이죠?
아마 설정값에 문제가 있었을 것 같습니다.
빠른 확인 원하신다면
Docs 사이트 오른쪽 하단의 파란색 Channel talk 버튼을 클릭하시고 말씀해주시면 감사하겠습니다.
