STM32F746을 이용하여 W6100을 제어하고 하는데 잘 안되내요

Question

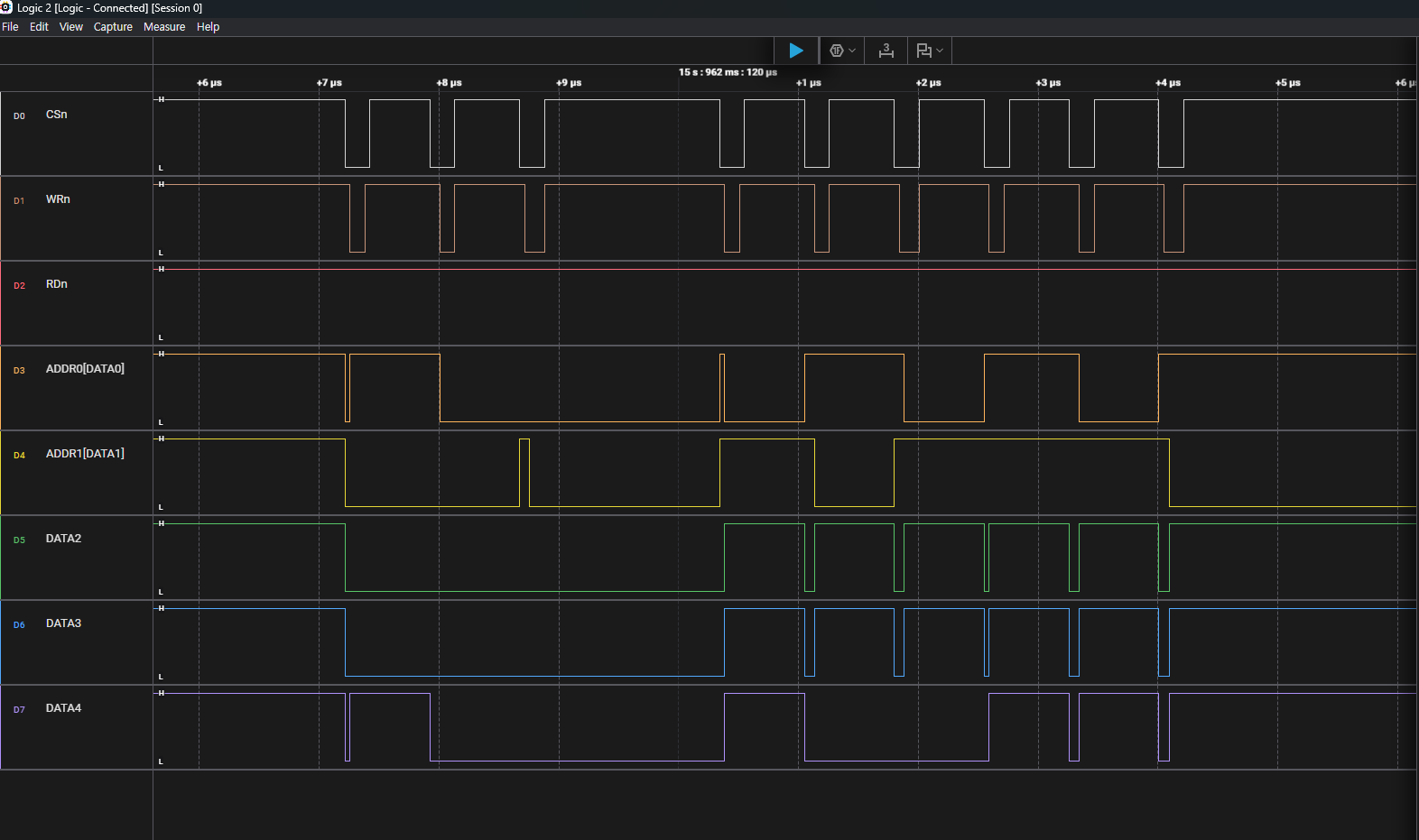

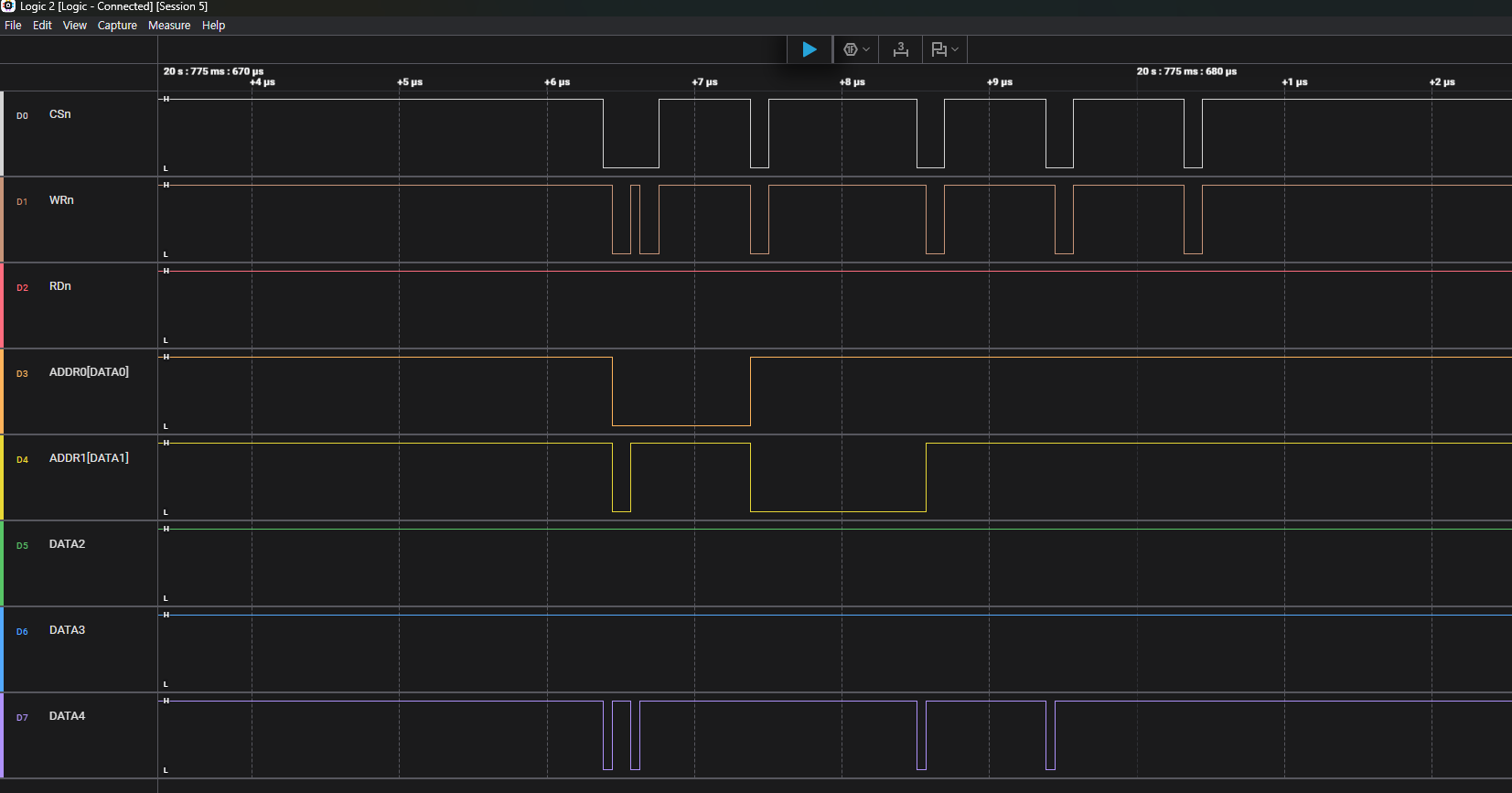

안녕하세요. 현재 STM32F746IG를 이용하여 W6100을 제어하고자 합니다. 이전에는 W6100EVB 보드(STM32F103 기반)를 사용하여 FSMC + DMA 기능을 통해 정상적으로 동작을 확인했습니다. 이를 참고하여 STM32F746IG에서도 FSMC(FMC로 명명) 및 DMA 기능을 설정했지만, 기대한 대로 동작하지 않고 있습니다. CIDR 및 getVER 함수로는 정상적으로 데이터를 읽어올 수 있으나, MAC 주소를 Write할 때 문제가 발생합니다. FMC 타이밍을 여러 방식으로 조정해도 데이터가 누락되어 제대로 저장되지 않습니다. STM32F746IG의 파형을 확인해보면, 총 6바이트 중 3바이트만 기록되며, 이마저도 순차적으로 저장되지 않고 일부가 누락된 상태로 기록됩니다. STM32F746IG의 FMC 및 DMA 설정을 첨부하오니, 검토 부탁드립니다. 혹시 타이밍이나 설정에서 놓친 부분이 있다면 조언 부탁드립니다. /** Perform the SRAM1 memory initialization sequence */ hsram1.Instance = FMC_NORSRAM_DEVICE; hsram1.Extended = FMC_NORSRAM_EXTENDED_DEVICE; /* hsram1.Init */ hsram1.Init.NSBank = FMC_NORSRAM_BANK1; hsram1.Init.DataAddressMux = FMC_DATA_ADDRESS_MUX_ENABLE; hsram1.Init.MemoryType = FMC_MEMORY_TYPE_PSRAM; hsram1.Init.MemoryDataWidth = FMC_NORSRAM_MEM_BUS_WIDTH_8; hsram1.Init.BurstAccessMode = FMC_BURST_ACCESS_MODE_DISABLE; hsram1.Init.WaitSignalPolarity = FMC_WAIT_SIGNAL_POLARITY_LOW; hsram1.Init.WaitSignalActive = FMC_WAIT_TIMING_BEFORE_WS; hsram1.Init.WriteOperation = FMC_WRITE_OPERATION_ENABLE; hsram1.Init.WaitSignal = FMC_WAIT_SIGNAL_DISABLE; hsram1.Init.ExtendedMode = FMC_EXTENDED_MODE_DISABLE; hsram1.Init.AsynchronousWait = FMC_ASYNCHRONOUS_WAIT_DISABLE; hsram1.Init.WriteBurst = FMC_WRITE_BURST_DISABLE; hsram1.Init.ContinuousClock = FMC_CONTINUOUS_CLOCK_SYNC_ASYNC; hsram1.Init.WriteFifo = FMC_WRITE_FIFO_DISABLE; hsram1.Init.PageSize = FMC_PAGE_SIZE_NONE; /* Timing */ Timing.AddressSetupTime = 9; Timing.AddressHoldTime = 3; Timing.DataSetupTime = 24; Timing.BusTurnAroundDuration = 1; Timing.CLKDivision = 16; Timing.DataLatency = 17; Timing.AccessMode = FMC_ACCESS_MODE_A; /* ExtTiming */ /* DMA controller clock enable */ __HAL_RCC_DMA2_CLK_ENABLE(); /* Configure DMA request hdma_memtomem_dma2_stream4 on DMA2_Stream4 */ hdma_memtomem_dma2_stream4.Instance = DMA2_Stream4; hdma_memtomem_dma2_stream4.Init.Channel = DMA_CHANNEL_0; hdma_memtomem_dma2_stream4.Init.Direction = DMA_MEMORY_TO_MEMORY; hdma_memtomem_dma2_stream4.Init.PeriphInc = DMA_PINC_ENABLE; hdma_memtomem_dma2_stream4.Init.MemInc = DMA_MINC_ENABLE; hdma_memtomem_dma2_stream4.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE; hdma_memtomem_dma2_stream4.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE; hdma_memtomem_dma2_stream4.Init.Mode = DMA_NORMAL; hdma_memtomem_dma2_stream4.Init.Priority = DMA_PRIORITY_HIGH; hdma_memtomem_dma2_stream4.Init.FIFOMode = DMA_FIFOMODE_ENABLE; hdma_memtomem_dma2_stream4.Init.FIFOThreshold = DMA_FIFO_THRESHOLD_FULL; hdma_memtomem_dma2_stream4.Init.MemBurst = DMA_MBURST_SINGLE; hdma_memtomem_dma2_stream4.Init.PeriphBurst = DMA_PBURST_SINGLE; if (HAL_DMA_Init(&hdma_memtomem_dma2_stream4) != HAL_OK) { Error_Handler( ); } /* Configure DMA request hdma_memtomem_dma2_stream5 on DMA2_Stream5 */ hdma_memtomem_dma2_stream5.Instance = DMA2_Stream5; hdma_memtomem_dma2_stream5.Init.Channel = DMA_CHANNEL_0; hdma_memtomem_dma2_stream5.Init.Direction = DMA_MEMORY_TO_MEMORY…

Hannah · Answer

안녕하세요. 현재 클럭은 몇으로 설정되어 있나요? 클럭을 더 낮춰서 테스트해보시겠어요?
