[W5500] 보드제작 rj45 관련 문의

Question

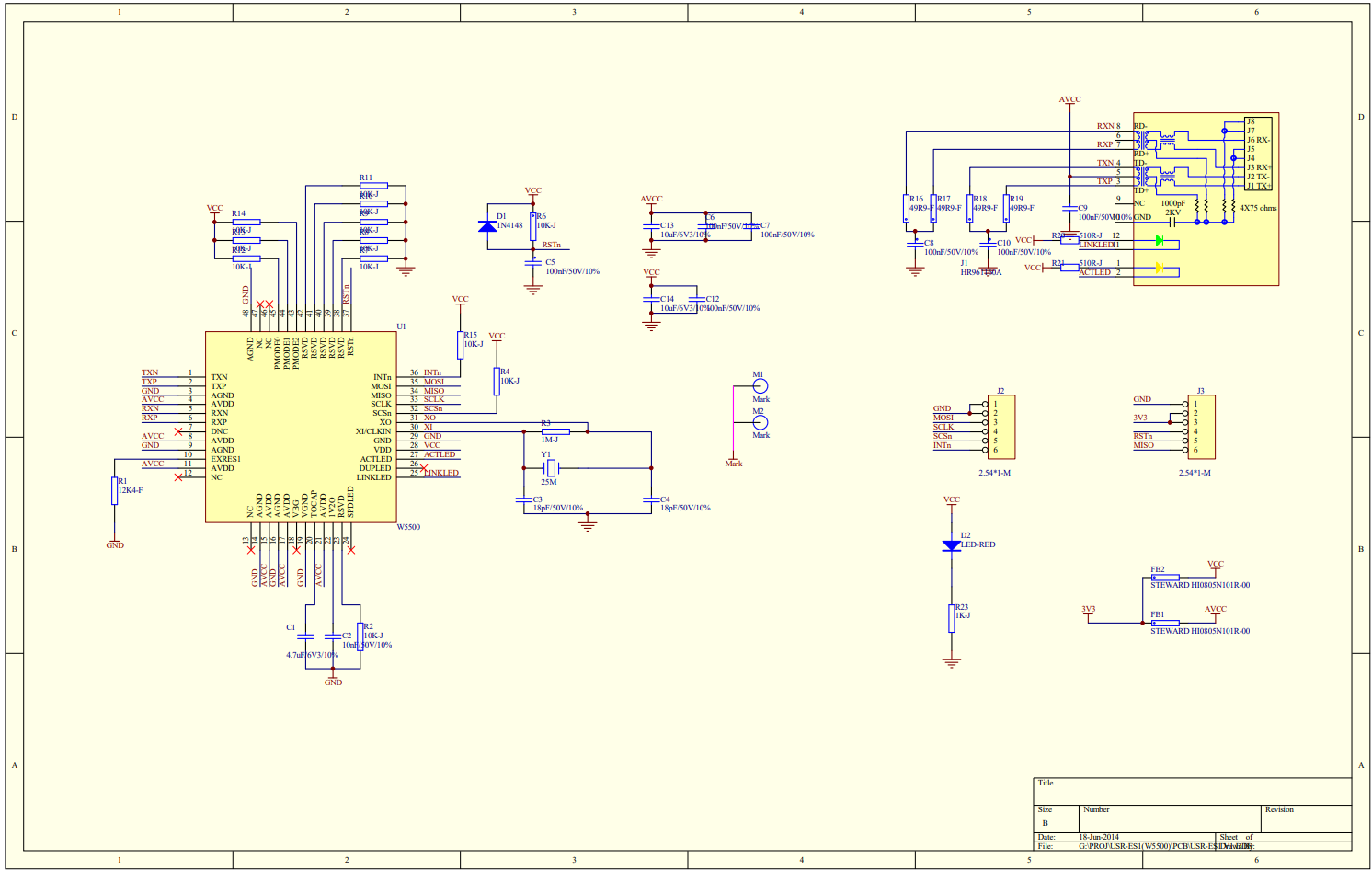

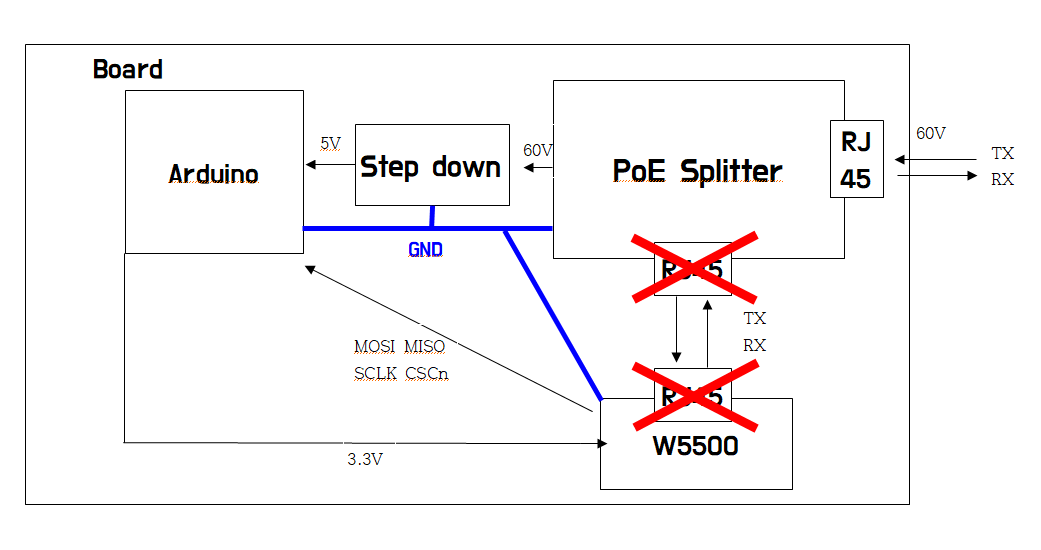

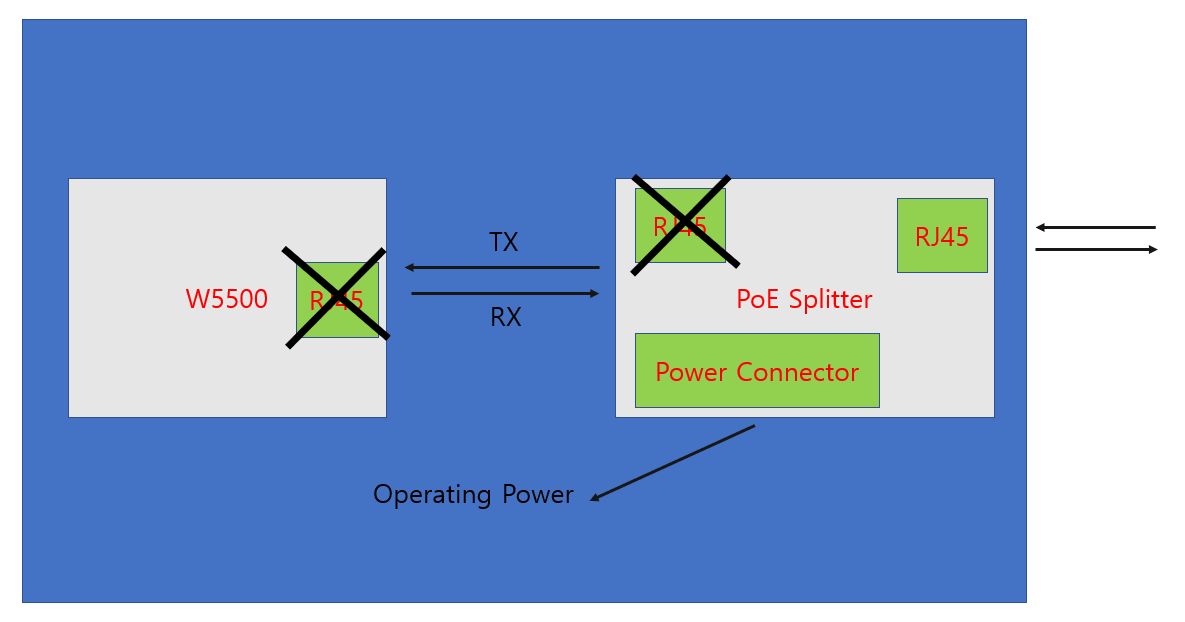

안녕하세요 하나의 보드에 PoE 스플리터 와 w5500을 사용한 통신모듈을 같이 녹여놨는데 rj45 가 PoE in, PoE out, W5500 in 이렇게 총 3개가 필요하더라구요 이중 에서 PoE out, W5500 in rj45를 삭제하고 rxp/n, txp/n 4가지만 와이어로 직결하고 싶은데 문제가 없을까요? 통신모듈은 External schematic 참고해서 그렸습니다.

Alan · Answer

해당 사항 문제없을 것으로 판단됩니다. 하지만 추가로 Transformer 설계는 해주어야 안정적인 통신이 될 것 같습니다.

ksh4519 · Answer

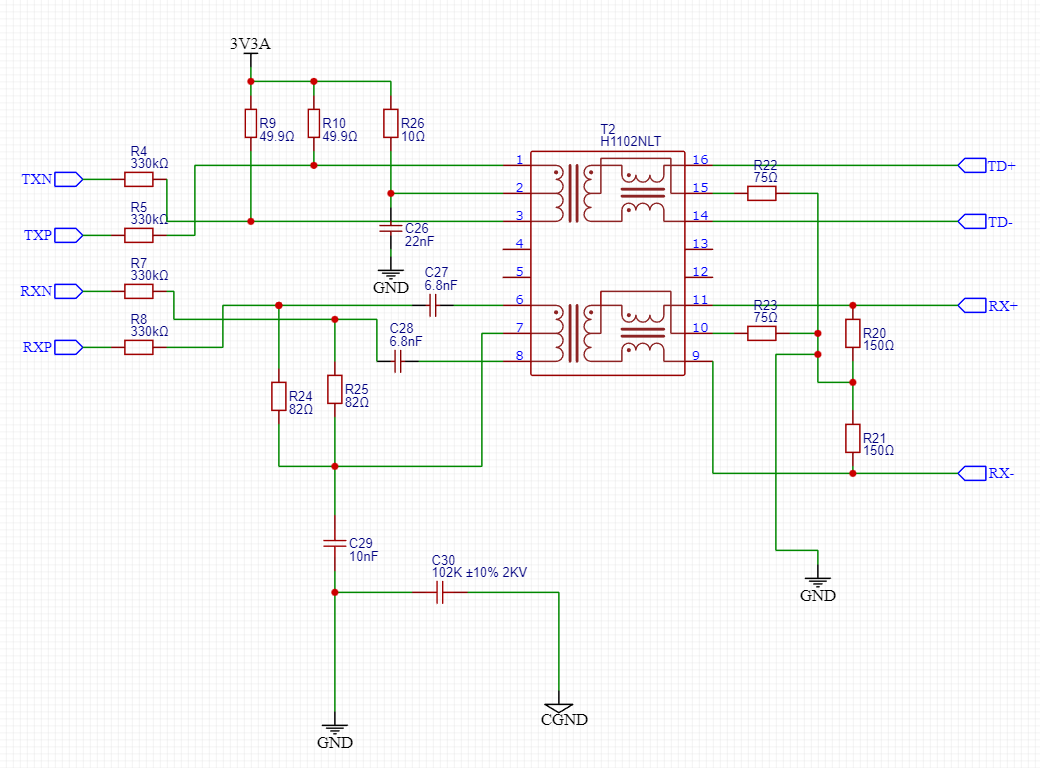

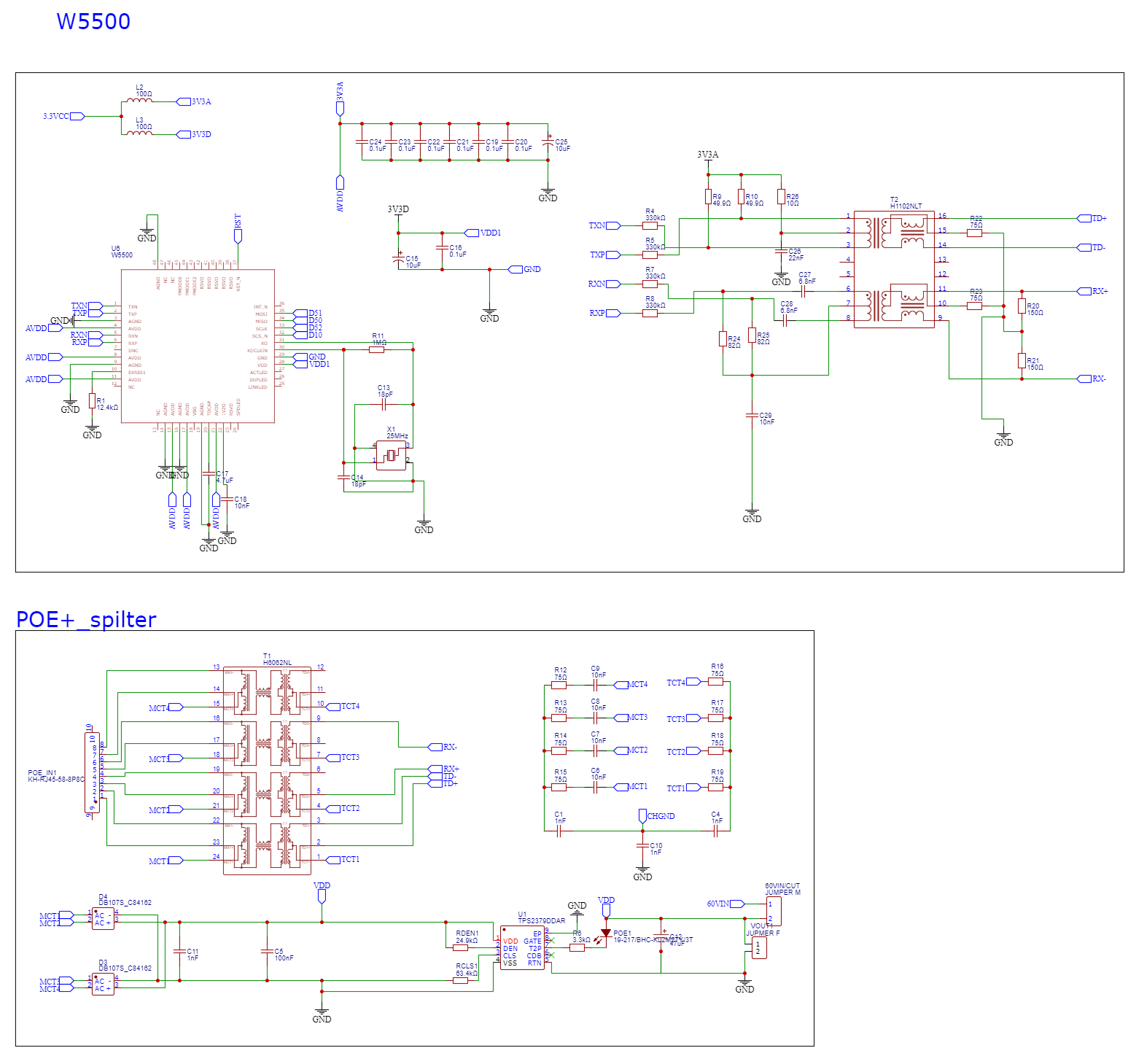

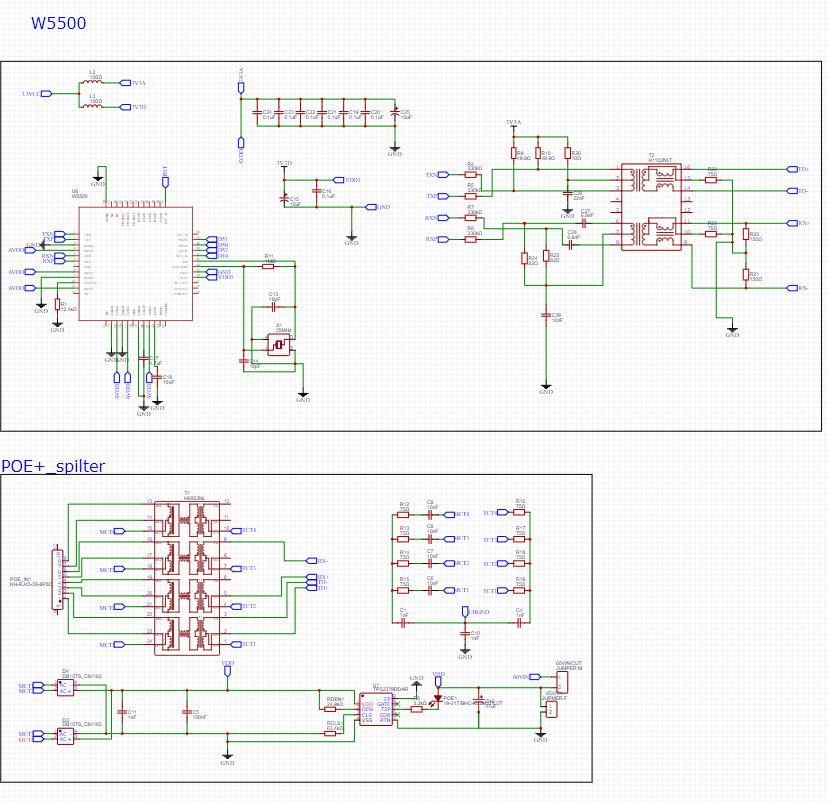

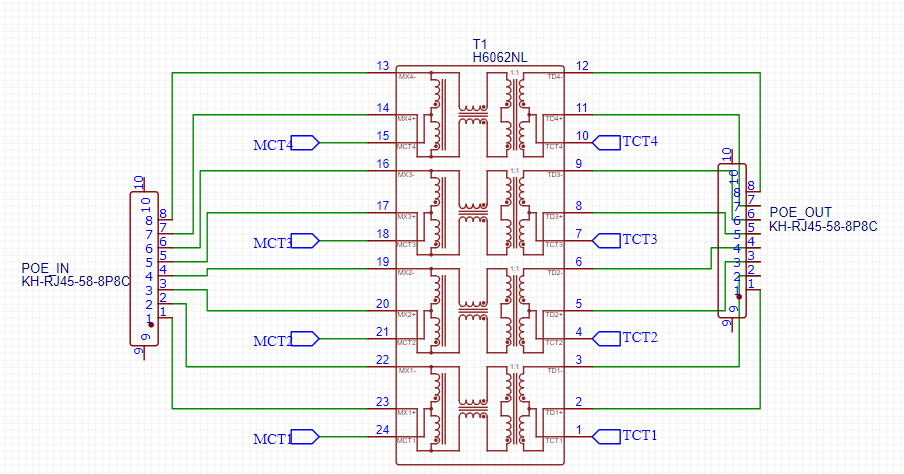

아래는 현재 회로도 입니다 image829×802 111 KB rxp/n과 txp/n 을 제외한 나머지 부분은 그냥 스킵했는데 이대로 해도 문제 없을지 확인 부탁드립니다. 여기서 통신모듈 쪽을 image1492×947 131 KB 이렇게 바꿀 예정인데 이대로 진행해도 괜찮을지도 부탁드립니다. 물론 rj 45는 삭제 후 직결할 예정입니다

Alan · Answer

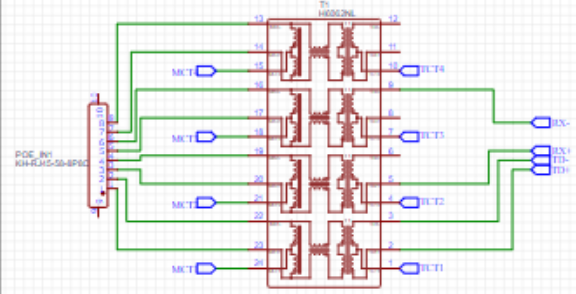

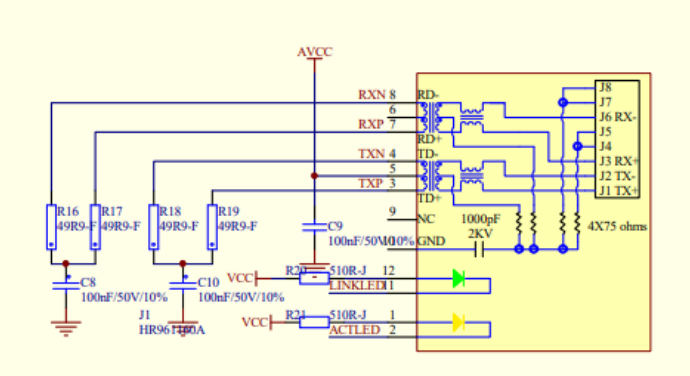

image1185×622 17.7 KB 올려주신 이미지가 흐릿해 잘 보이지 않습니다. 미처 체크 못한 부분이 있을 수 있습니다. 먼저 해당 이미지와 같이 동작하는게 맞나요? 해당 회로의 RX, TX 위치가 잘못된 것 같습니다. RX로 보이는 부분 +,- 가 따로 연결된 것으로 보입니다. PoE 의 Mode A(Endspan) 만 사용하실 것이 맞나요? 해당 회로에선 Mode B(Midspan)의 PSE로는 전원 공급은 안될 것 같습니다. 3. 해당 회로에서 RXT가 잡혀져 있지 않습니다. 또한 GND도 잡혀있지 않습니다. 물론 RJ-45를 제거한다고 하셨지만, 해당 부분은 현재 회로에서 처럼 Transformer단에서 잘 잡아줘야 합니다. 추신. PoE 회로에서 Splitter 회로를 그대로 사용하신건가요? U1은 절연이 된 소자인가요? 아니라면 문제가 될 수 있을 것 같습니다. 또한, U1 은 일반적인 Regulator가 아닌 것으로 보입니다. 소자명을 정확히 알려주시면 검토해보겠습니다.

Alan · Answer

네, 잘 확인했습니다. 먼저 사용하시려하는 Ethernet이 10/100M 가 맞나요? 해당 스플릿터는 Giga Ethernet 에 30W PoE+ 가 지원이 되는 기기로 보입니다. 10/100M 으로 30W 출력을 내려고 하시는 것인가요? 그렇다면 이 회로도는 맞는 회로도 같습니다. 네, 같은 트랜스에 연결되어야 합니다. RJ-45에서 오는 위쪽의 데이터라인 2쌍은 없어도 될 것 같습니다. (CT에 연결된 부분은 있어야 합니다.) 데이터 라인을 통해 전원을 전달하는 방법이 A입니다. B는 따로 다른 라인으로 전원을 공급하는 방식인데, 현재의 회로도로는 B는 지원하지 않는 것으로 보입니다. 작성하신 회로도의 오른쪽 GND를 CGND로 바꾸는 것이 맞는 것으로 보입니다. (트랜스 오른쪽단) 그리고 직렬 저항 330k 로 설계하셨는데, 이는 너무 큰 값으로 보입니다. EMC, 노이즈의 목적으로 설계된 Capacitor입니다. 장착해주시는 것이 좋습니다.

ksh4519 · Answer

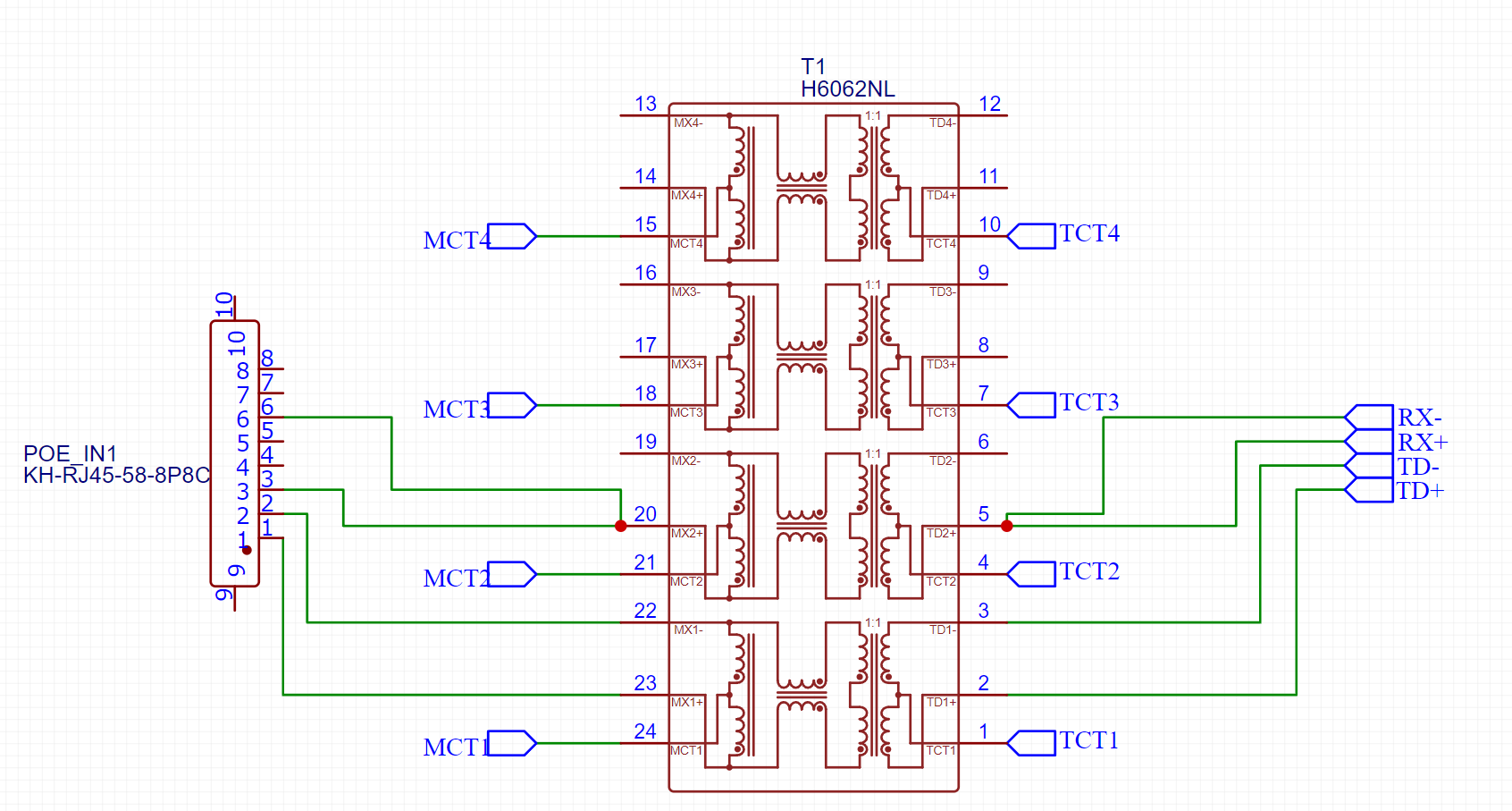

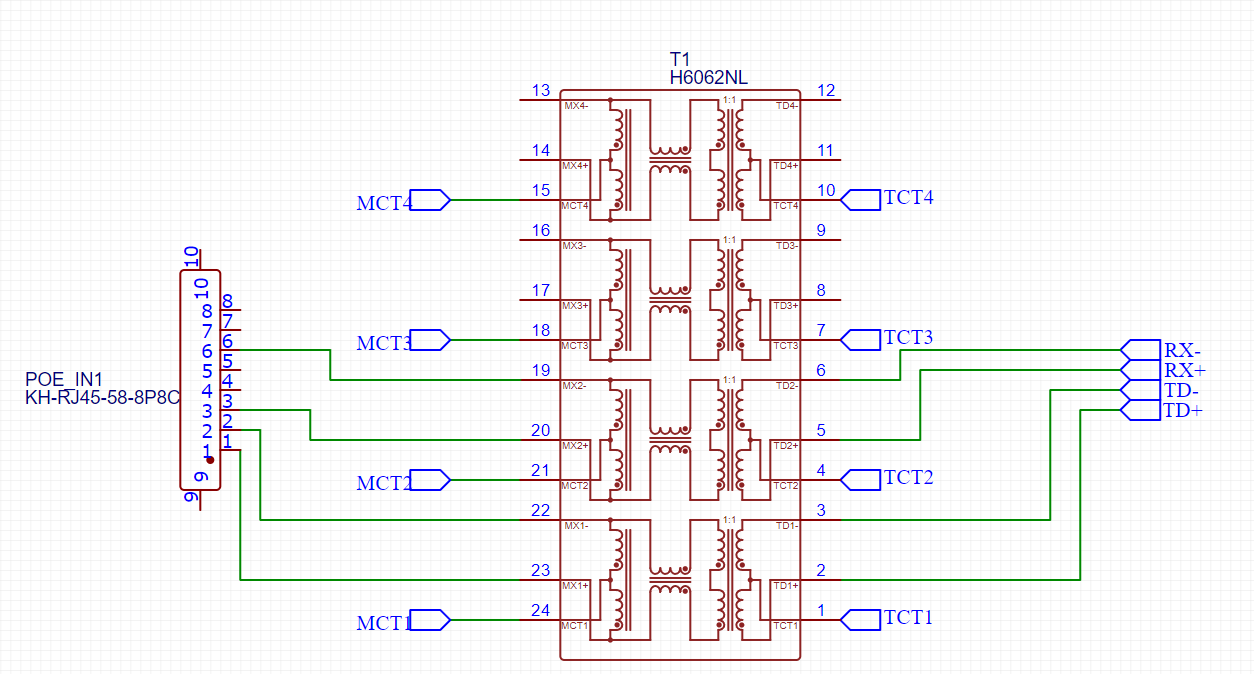

답변 대단히 감사합니다. 스플릿터는 Giga Ethernet을 지원하지만 제가 사용하는 허브가 10/100M 라서 원하는 사양이 맞습니다. image1692×907 101 KB image1254×674 57.9 KB 두번째 사진이 맞는거 같은데 똑바로 이해한 것이 맞는지 확인 부탁드립니다. 크리스탈의 경우 shcematic에 따로 언급된것이 없어 25MHz 아무거나 선정했는데 상관없을까요 현재 설계에는 ECS ECS-250-8-30B-CKM 부속이 차용되었습니다. CGND 는 capacitor를 거쳐 시스템그라운드(아두이노 그라운드)로 연결되어야 하는걸로 알고있습니다. 포럼에서 GND와 CGND를 무조건 분리해야한다는 댓글을 본것같은데 같은말인가요? 저항의 경우 제가 잘못봤네요 33ohm이 적당하다고 레퍼런스에 적혀있던데 맞을까요?

Alan · Answer

네 맞습니다. 네 주파수만 특성만 괜찮으면 괜찮습니다. 다만 회로는 저희 회로가 아닌 해당 크리스탈의 회로도 대로 맞춰주셔야 합니다. cap 값을 변경하셔야 할 것 같네요. 네 같은 말입니다. Cap으로 분리되어 있는 것입니다.(절연) 네 저항은 33R이면 적당합니다. 해당 보드 특성에 따라 변경하며 EMC Test 하실 수 있으십니다.
