W5500----공유기-----PC 간 연결이 안됩니다.

Question

[W3150A+] [W5100] [W5200] [W5300] [W5500] [W5100S] 사용 중인 제품 명을 위와 같이 제목에 명기하시면 더 빠른 응답을 받으실 수 있습니다. 본 Template을 삭제 후 문의 내용을 남겨 주세요. 안녕하세요! 현재 W5500을 이용하여 통신보드를 제작한 상태입니다. Atmega328p + W5500을 사용하였고 W5500.c,W5500.h를 이용하였고 SPI부분만 AVR에 맞게 수정하여 소스를 구현하였습니다. 나의 고정IP 192. 168. 100.15 나의 PORT : 4001 PCIP 192. 168. 100.3 PCPORT:4001 MAC주소 : 임의로 생성 GATEWAY:192.168.100.1 SM:255.255.255.0 UDP통신 셋팅 으로 부팅시 셋팅하게 되어 있습니다. PC --------------------보드(W5500)간 케이블을 이용하여 연결하면 ping도 잘 먹히고 GUI에서도 통신이 잘됩니다. PC---------------공유기-----------보드(W5500)간에는 Ping조차도 안됩니다. 공유기의 설정용 웹페이지에 들어가면 LAN에 연결된 Ip목록을 보면 보드의 IP는 없는 상태입니다. 공유기의 WAN을 통해서는 인터넷이 연결됩니다. 그래서 인터넷선을 빼고 해도 결과는 똑같습니다. PC와 직결하면 되는데 공유기를 통하면 연결 자체가 안되니 어떻게 해야할지 막막합니다. 위 증상에 대해 아시는 분 계시면 답변 부탁드리겠습니다.

scarlet · Answer

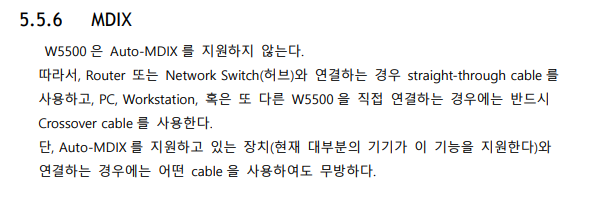

안녕하세요 위즈넷입니다. 공유기와 장치간의 IP 대역에 대해서 한번 점검해보시고 사용하시는 공유기가 Auto-MDIX 기능을 지원하는지 여부를 확인해주시길 바랍니다. W5500은 Auto-MDIX를 지원하지 않으므로 일부 공유기와 호환이 되지 않을 수 있습니다. 만약, 지원하지 않는 공유기라면 케이블을 Crossover cable로 변경하여주시면 됩니다. 해당 내용은 w5500 data sheet MDIX 항목에 설명되어 있습니다. https://docs.wiznet.io/img/products/w5500/W5500_ds_v110k.pdf 위 사항 점검해보시고 동작하지 않는다면 다시 문의주시길 바랍니다.
