WIZ810SMJ Start 기본 동작

Question

WIZ810SMJ 로 기본동작을 구현 하고 있습니다. Example code 를 봤지만 제가 사용하던 코드에 내용을 맞추기가 힘들어 일단 기본기능을 구현해 보고 있습니다. 여기 내용을 참고 해서 일단 Ping 과 telnet 연결 부분만 확인하려고 합니다. Carmine Noviello - A blog about programming and electronics – 28 Aug 15 Adding ethernet connectivity to a STM32-Nucleo - Carmine Noviello - A blog... One drawback of the Nucleo ecosystem is the lack of a version with ethernet connectivity or a dedica spi_rb 함수에서 printf 를 찍으면 0x10 이 계속 나오고 있습니다. 아직 Ping 과 telnet 모두 동작을 안하고 있습니다. 아시는 분 답변좀 부탁 드리겠습니다. 감사합니다. ` void cs_sel() { HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET); //CS LOW } void cs_desel() { HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET); //CS HIGH } uint8_t spi_rb(void) { uint8_t rbuf; HAL_SPI_Receive(&hspi1, &rbuf, 1, 0xFFFFFFFF); //TRACE("%d",rbuf); return rbuf; } void spi_wb(uint16_t b) { HAL_SPI_Transmit(&hspi1, &b, 2, 0xFFFFFFFF); } int main(void) { .............................................................................. reg_wizchip_cs_cbfunc(cs_sel, cs_desel); reg_wizchip_spi_cbfunc(spi_rb, spi_wb); wizchip_init(bufSize, bufSize); wiz_NetInfo netInfo = { .mac = {0x00, 0x08, 0xdc, 0xab, 0xcd, 0xef}, /* Mac address */ .ip = {192, 168, 2, 192}, /* IP address */ .sn = {255, 255, 255, 0}, /* Subnet mask */ .gw = {192, 168, 2, 1} /* Gateway address */ }; wizchip_setnetinfo(&netInfo); wizchip_getnetinfo(&netInfo); reconnect: /* Open socket 0 as TCP_SOCKET with port 5000 */ if((retVal = socket(0, Sn_MR_TCP, 5000, 0)) == 0) { /* Put socket in LISTEN mode. This means we are creating a TCP server */ if((retVal = listen(0)) == SOCK_OK) { /* While socket is in LISTEN mode we wait for a remote connection */ while(sockStatus = getSn_SR(0) == SOCK_LISTEN) HAL_Delay(100); /* OK. Got a remote peer. Let's send a message to it */ while(1) { /* If connection is ESTABLISHED with remote peer */ if(sockStatus = getSn_SR(0) == SOCK_ESTABLISHED) { uint8_t remoteIP[4]; uint16_t remotePort; /* Retrieving remote peer IP and port number */ getsockopt(0, SO_DESTIP, remoteIP); getsockopt(0, SO_DESTPORT, (uint8_t*)&remotePort); TRACE("ip %d %d %d %d port %d
", remoteIP[0], remoteIP[1], remoteIP[2], remoteIP[3], remotePort); /* Let's send a welcome message and closing socket */ if(retVal = send(0, GREETING_MSG, strlen(GREETING_MSG)) == (int16_t)strlen(GREETING_MSG)) TRACE("OK
"); else { /* Ops: something went wrong during data transfer */ TRACE("fail
"); } break; } else { /* Something went wrong with remote peer, maybe the connection was closed unexpectedly */ TRACE("fail2
"); break; } } } else /* Ops: socket not in LISTEN mode. Something went wrong */ TRACE("Listen Err
"); } else { /* Can't open the socket. This means something is wrong with W5100 configuration: maybe SPI issue? */ TRACE("Socket open err
"); } /* We close the socket and start a connection again */ disconnect(0); close(0); goto reconnect; .............................................................................. } static void MX_SPI1_Init(void) { /* USER CODE BEGIN…

Member 11149 · Answer

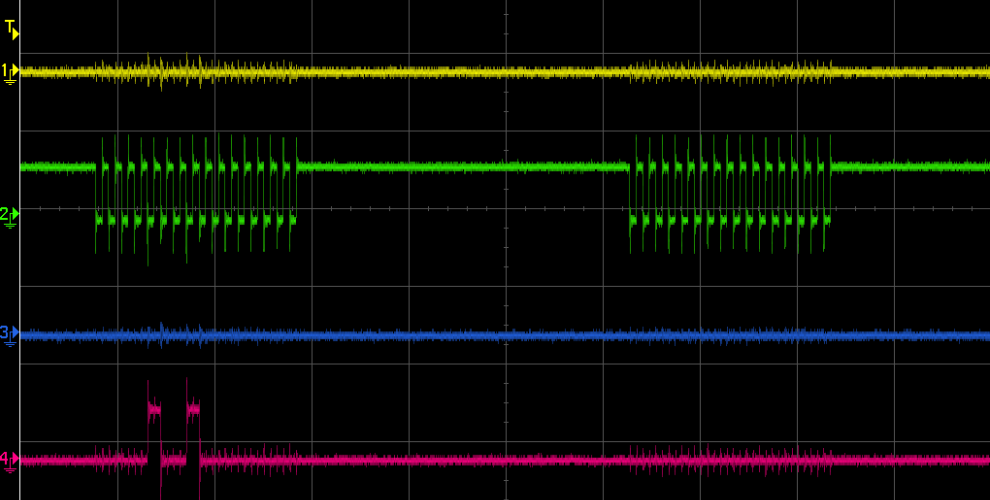

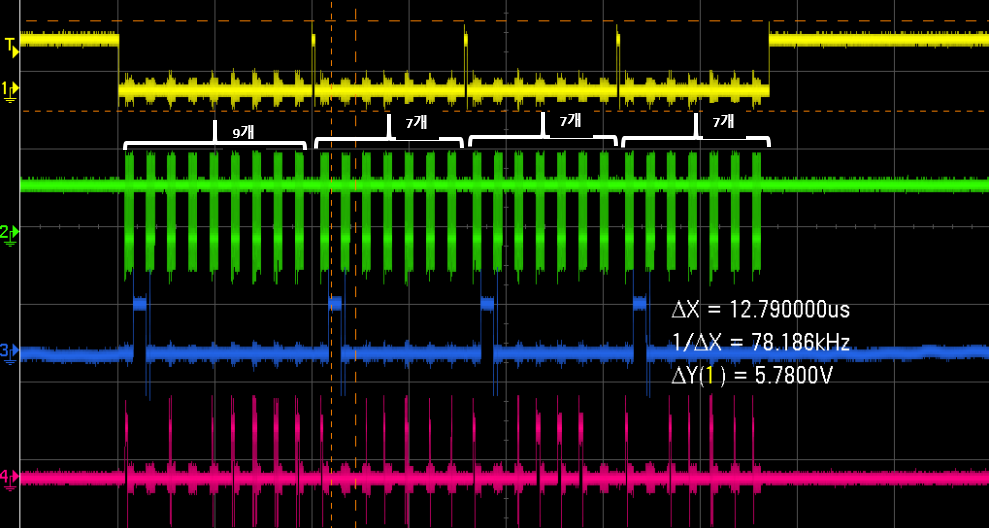

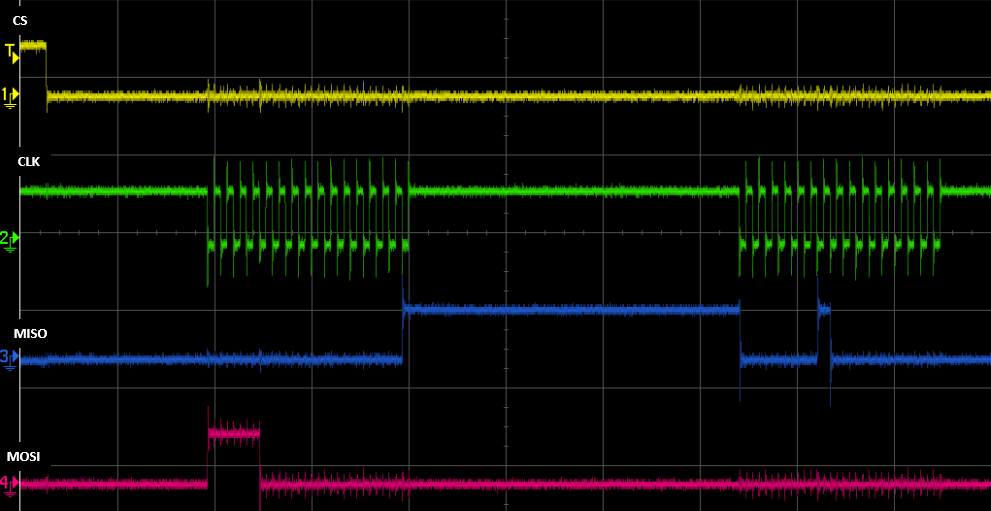

wizchip_setnetinfo(&netInfo); 실행시 scope shot 입니다. 아마도 mac, ip 세팅시 spi writting 을 수행 하는것 같습니다. 첫 CS 구간에서 9byte 가 나가는데 맞나요? OPCODE(1byte) + ADDESS(2byte) + MAC(byte) 로 총 9byte 일 것 같은데… 1989×528 147 KB 해당 확대 이미지는 앞에 1-2byte 를 확인 하였습니다. 2991×511 111 KB 그리고 다음 3-4 byte 입니다. 3990×500 106 KB 해당 scope 가 정상적으로 통신 하고 있는지 답변 드립니다.

Member 11149 · Answer

해결됬습니다. 현재 ping 과 telnet 모두 접속 됩니다. 그런데 좀 이상한게 W5100S 는 Address 가 2byte 라고 해서 callback write 함수를 아래와 같이 사용하면 안됩니다. void spi_wb(uint16_t b) { HAL_SPI_Transmit(&hspi1, &b, 2, 0xFFFFFFFF); } 아래와 같이 size 1 로 보내야 합니다. void spi_wb(uint16_t b) { HAL_SPI_Transmit(&hspi1, &b, 1, 0xFFFFFFFF); } 저가를 size 1 로 변경하니 되네요. 명확히 답변 부탁 드립니다. HAL_StatusTypeDef HAL_SPI_Transmit(SPI_HandleTypeDef *hspi, uint8_t *pData, uint16_t Size, uint32_t Timeout);
