Wizfi360과 PC 간 통신 설정 순서?

Question

안녕하세요? PC 프로그램에서 192.168.20.10 Port 331로 RQ 라고 보내면 STM32F103 과 연결된 Wizfi360에서 데이타를 보내주는 방식의 프로그램을 만들려고 합니다. 현재는 아래와 같이 설정을 하였는데요. 우선 아래와 같은 설정 순서가 맞는건지 궁금합니다. sprintf(cmd, "ATE0
"); //ATE0=Echo Off ATE1= Echo On sprintf(cmd, "AT+CWMODE_CUR=3
"); //Setup MODE 1=Station, 2=SoftAP, 3=Station+SoftAP sprintf(cmd, "AT+CWDHCP_CUR=1,0
"); //Setup DHCP sprintf(cmd, "AT+CWSAP_DEF="SMART FARM","12345678",5,3,4,0
"); //Setup Wizfi360360 SoftAP sprintf(cmd, "AT+CIPMODE=0
");//Setup CIPMODE sprintf(cmd, "AT+CIPMUX=1
"); //Setup CIPMUX 0 = single 1 = multy sprintf(cmd, "AT+CWHOSTNAME="SMART FARM"
"); //Setup HOST NAME sprintf(cmd, "AT+CWJAP_CUR="%s","%s"
",SSID , PW); sprintf(cmd,"AT+CIPSTA_CUR="%d.%d.%d.%d","192.168.1.1","255.255.255.0"
", WIFI_IP[0], WIFI_IP[1],WIFI_IP[2],WIFI_IP[3]); //Setup IP sprintf(cmd,"AT+CIPSERVER=1,%d
", WIFI_PORT); //Setup PORT sprintf(cmd,"AT+CIPSENDBUF=0,16
"); //Send Data 지금은 AP+CIPMODE=0 설정에서 CIPMUX and CIPSERVER mustbe 0 이라고 회신이 옵니다. =============================== 추가 ======================================== sprintf(cmd, "ATE0
"); //ATE0=Echo Off ATE1= Echo On sprintf(cmd, "AT+CWMODE_CUR=1
"); //Setup MODE 1=Station, 2=SoftAP, 3=Station+SoftAP sprintf(cmd, "AT+CWDHCP_CUR=1,0
"); //Setup DHCP sprintf(cmd, "AT+CWJAP_CUR="%s","%s"
",SSID , PW); sprintf(cmd,"AT+CIPSTA_CUR="%d.%d.%d.%d","192.168.1.1","255.255.255.0"
", WIFI_IP[0], WIFI_IP[1],WIFI_IP[2],WIFI_IP[3]); //Setup IP sprintf(cmd, "AT+CIPMODE=0
");//Setup CIPMODE sprintf(cmd, "AT+CIPMUX=1
"); //Setup CIPMUX 0 = single 1 = multy sprintf(cmd,"AT+CIPSERVER=1,%d
", WIFI_PORT); //Setup PORT sprintf(cmd, "AT+CWHOSTNAME="SMART FARM"
"); //Setup HOST NAME sprintf(cmd,"AT+CIPSENDBUF=0,16
"); //Send Data ATE CWMODE CWDHCP CWJAP CIPSTA 까지는 OK 나오고 CIPMUX and CIPSERVER mustbe 0 이라고 회신이 옵니다.

jinxianghe · Answer

금일 토순이 – 29 Oct 19 esp8266 서버 및 클라이언트로 통신하기(AT명령어) 일단 WIFI 접속하기 AT+CWLAP : WIFI 리스트 확인 AT+CWJAP="makeid","66475472" : WIFI에 접속 ,ssid: makeid ,pass : 6647~에 접속, AT+CIPSTATUS : 현재 상태를 보여 준다. AT+CIFSR : IP 주소를 받는.. 이분의 자료를 토대로 따라 해봤습니다. 아래 순서대로 작업 했을때 모두 OK 나오고 sprintf(cmd, "ATE0
"); //ATE0=Echo Off ATE1= Echo On sprintf(cmd, "AT+CWLAP
"); //Check WIFI List sprintf(cmd, "AT+CWJAP_CUR="%s","%s"
",SSID , PW); sprintf(cmd, "AT+CIPSTATUS
"); //Show Current Status sprintf(cmd, "AT+CIFSR
"); //Setup DHCP sprintf(cmd, "AT+CWSAP_DEF="SMART FARM","12345678",5,3,4,0
"); //Setup Wizfi360360 SoftAP sprintf(cmd,"AT+CIPSERVER=1,%d
", WIFI_PORT); //Setup PORT sprintf(cmd, "AT+CWMODE_CUR=3
"); //Setup MODE 1=Station, 2=SoftAP, 3=Station+SoftAP sprintf(cmd, "AT+CIPMUX=1
"); //Setup CIPMUX 0 = single 1 = multy === 아래 두가지중 어느 것을 써도 ERROR 가 회신 되어 나옵니다. sprintf(cmd,"AT+CIPSENDBUF=0,16
"); //Send Data // sprintf(cmd,“AT+CIPSEND=0,6
”); //Send Data 도대체 왜 안되는건지 ㅠ.ㅠ

jinxianghe · Answer

안녕하세요? 소스를 전부 공개를 못해서 오해가 있으신거 같습니다. 1번 부터 10번 까지의 AT 코맨드를 실행 한다고 할경우. OK 를 회신 받아야 1번에서 2번 2번에서 3번 3번에서 4번 순으로 명령어를 보냅니다. 아래 순서대로 작업 했을때 모두 OK 나오고 <== 라고 분명이 글을 올렸는데…

jinxianghe · Answer

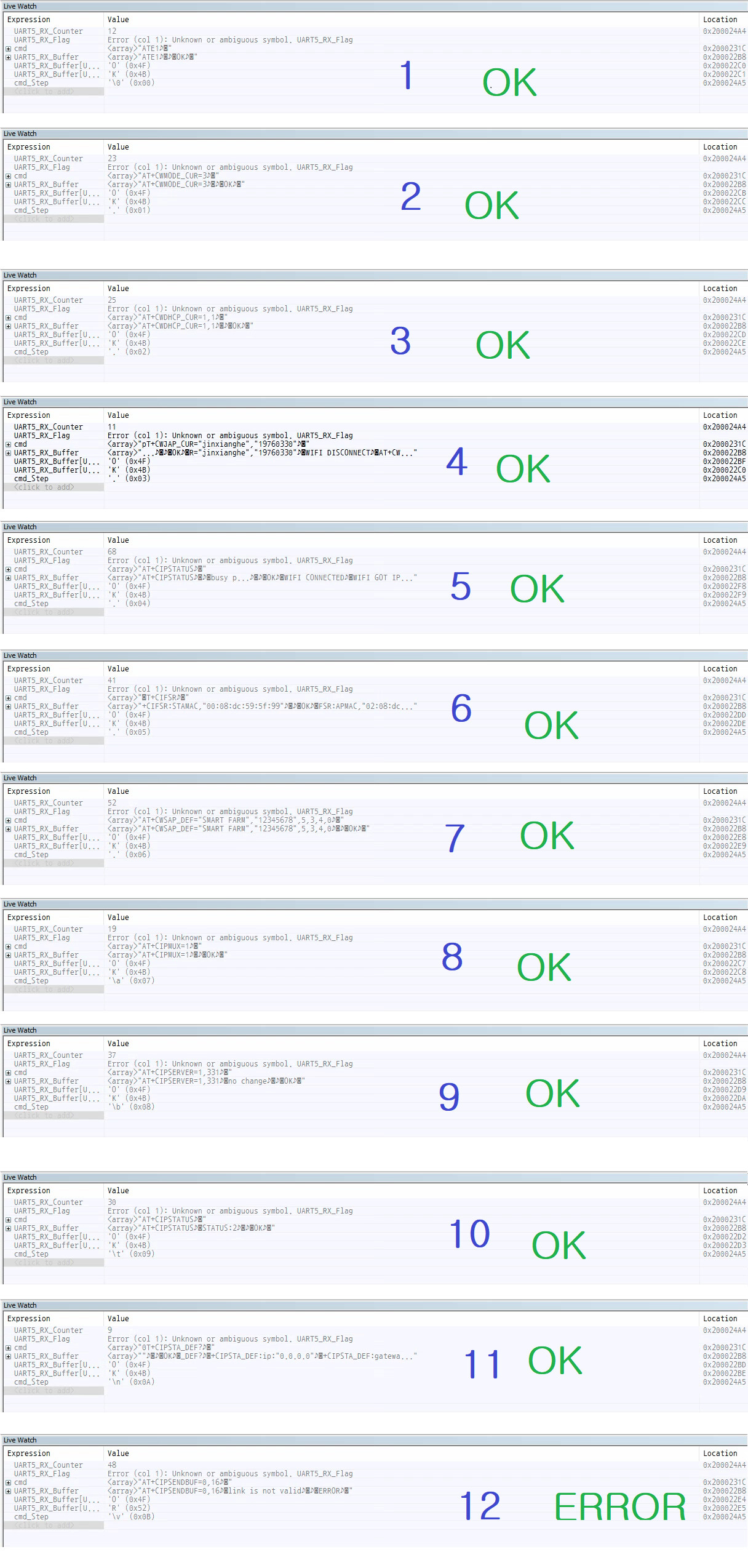

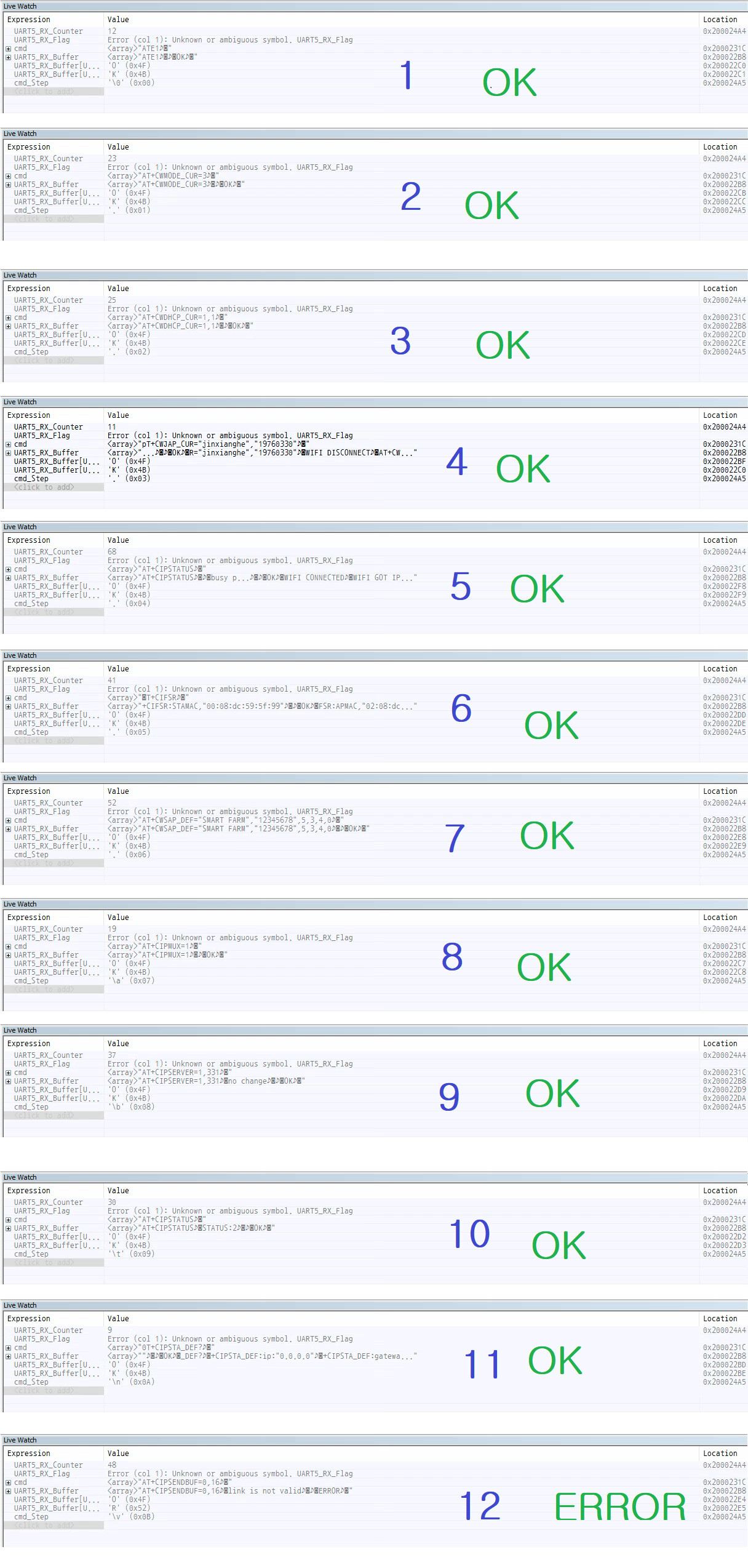

녹화_2021_02_01_19_02_33_499.mp4_0000090331216×2548 657 KB 오늘 순서대로 화면 켑쳐 해서 정리 했습니다. 다시 질문 합니다. 설정 순서가 맞나요? (이거 벌써 3번째 물어 보는겁니다.) 12번 sendbuf 에러 원인이 뭔가요? sprintf(cmd, "ATE1
"); //ATE0=Echo Off ATE1= Echo On sprintf(cmd, "AT+CWMODE_CUR=3
");//Setup CIPMODE sprintf(cmd, "AT+CWDHCP_CUR=1,1
"); //Setup DHCP sprintf(cmd, "AT+CWJAP_CUR="%s","%s"
",SSID , PW); sprintf(cmd, "AT+CIPSTATUS
"); //Show Current Status sprintf(cmd, "AT+CIFSR
"); //Setup DHCP sprintf(cmd, "AT+CWSAP_DEF="SMART FARM","12345678",5,3,4,0
"); //Setup Wizfi360360 SoftAP sprintf(cmd, "AT+CIPMUX=1
"); //Setup CIPMUX 0 = single 1 = multy sprintf(cmd,"AT+CIPSERVER=1,%d
", WIFI_PORT); //Setup PORT sprintf(cmd, "AT+CIPSTATUS
"); //Check WIFI List sprintf(cmd,"AT+CIPSTA_DEF?
"); //Send Data sprintf(cmd,"AT+CIPSENDBUF=0,16
"); //Send Data

austin · Answer

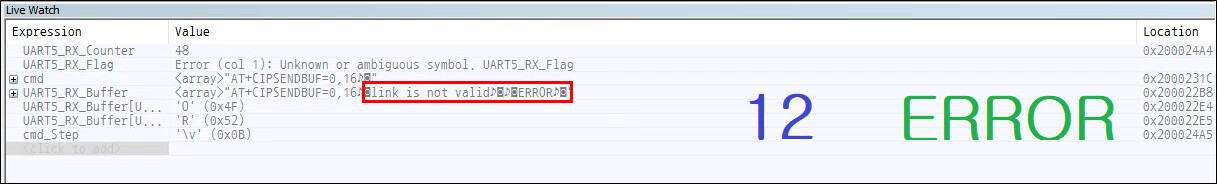

안녕하세요. 네, code 순서는 문제가 없는 것으로 보여집니다. image1217×184 58.9 KB 상기 그림과 같이 'AT+CIPSENDBUF’에서 ‘link is not valid’ error가 발생하는 원인은 TCP 연결이 이뤄지지 않았기 때문입니다. WizFi360으로 server 생성 후, server에 client를 접속시켜 TCP 연결을 정상적으로 생성하셨는지요?.. 확인 부탁드립니다.

jinxianghe · Answer

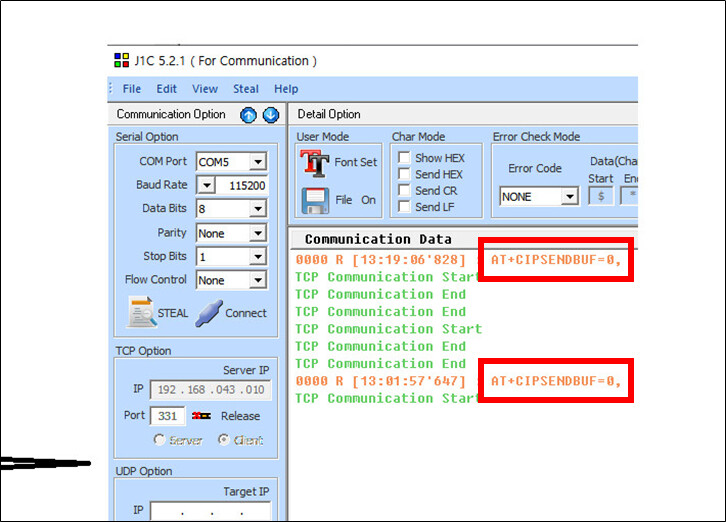

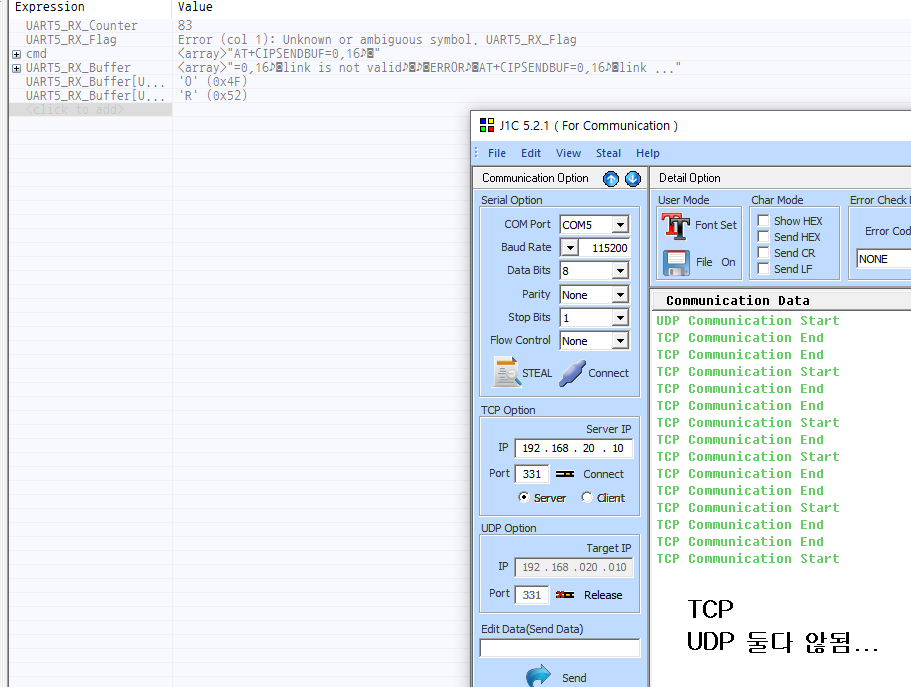

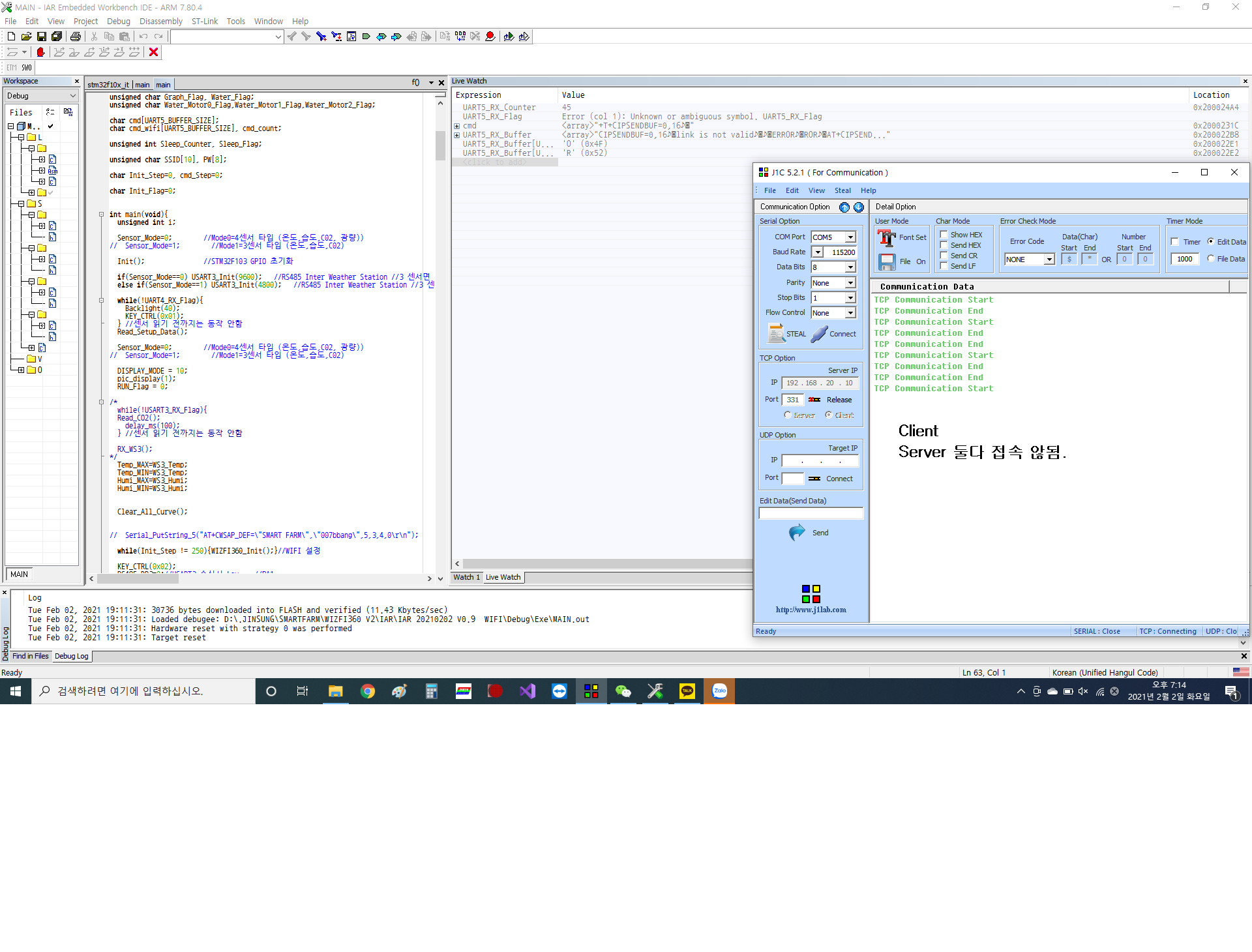

안녕하세요? 상기 순서대로 다 하고 12번 SENDBUFF 명령 이 OK 이가 될때 까지 계속 실행 하는 중에. J1C라는 프로그램을 실행하여 접속을 하려고 하지만 TCP에서도 UDP에서도 접속이 안되네요. Q65431920×1460 202 KB q876911×687 36.7 KB 아 그리고. sprintf(cmd,"AT+CIPSTA_CUR="192.168.20.10","192.168.1.1","255.255.255.0"
"); //Setup IP CIPSTA 가 빠져 있길래 추가 해줬습니다. 그래도 같은 증상.

austin · Answer

안녕하세요. sprintf(cmd,"AT+CIPSTA_CUR="192.168.20.10","192.168.1.1","255.255.255.0"

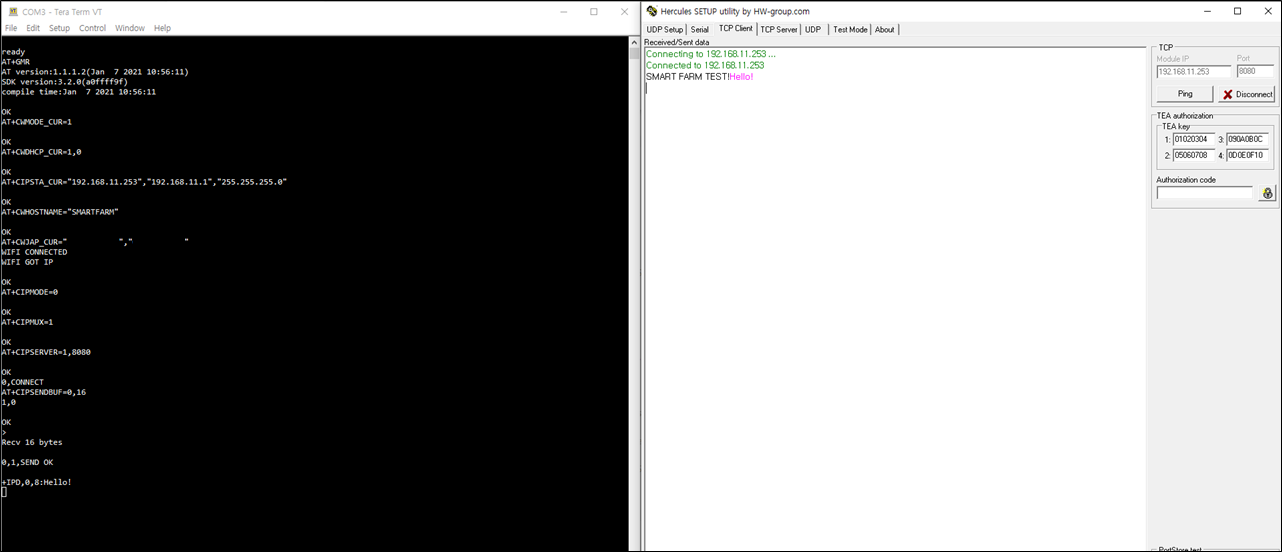

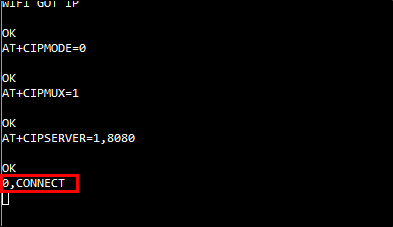

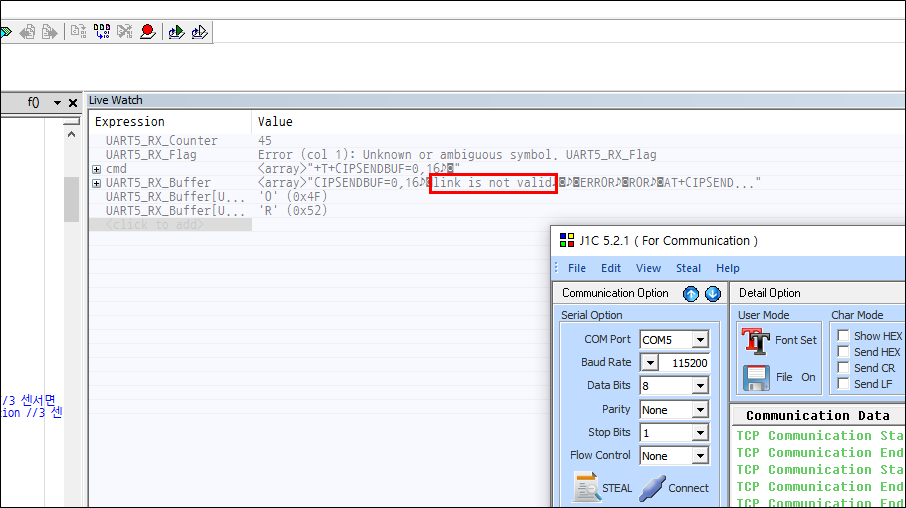

"); //Setup IP 상기와 같이 설정을 하시게 되면 설정하시는 IP와 gateway 간의 IP 대역이 맞지 않으므로 IP 대역을 맞추어 설정해주시기 바랍니다. 'AT+CIPSENDBUF’ AT command 입력 전에 client가 정상적으로 접속을 하였는지요? image906×508 27.4 KB 첨부해주신 그림에서 ‘link is not valid’ error가 발생하는 것을 보아 TCP 연결이 정상적으로 이뤄지지 않은 것으로 파악이 됩니다. client가 접속을 하여 TCP 연결이 정상적으로 이뤄지면, 하기 그림과 같이 'x, CONNECT’라는 응답이 출력됩니다. 확인 부탁드립니다.

jinxianghe · Answer

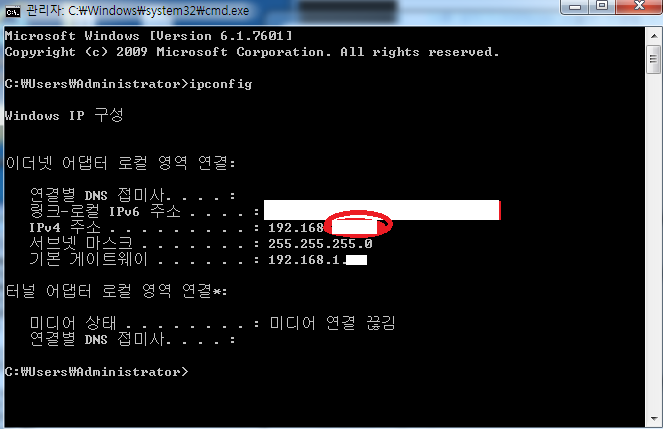

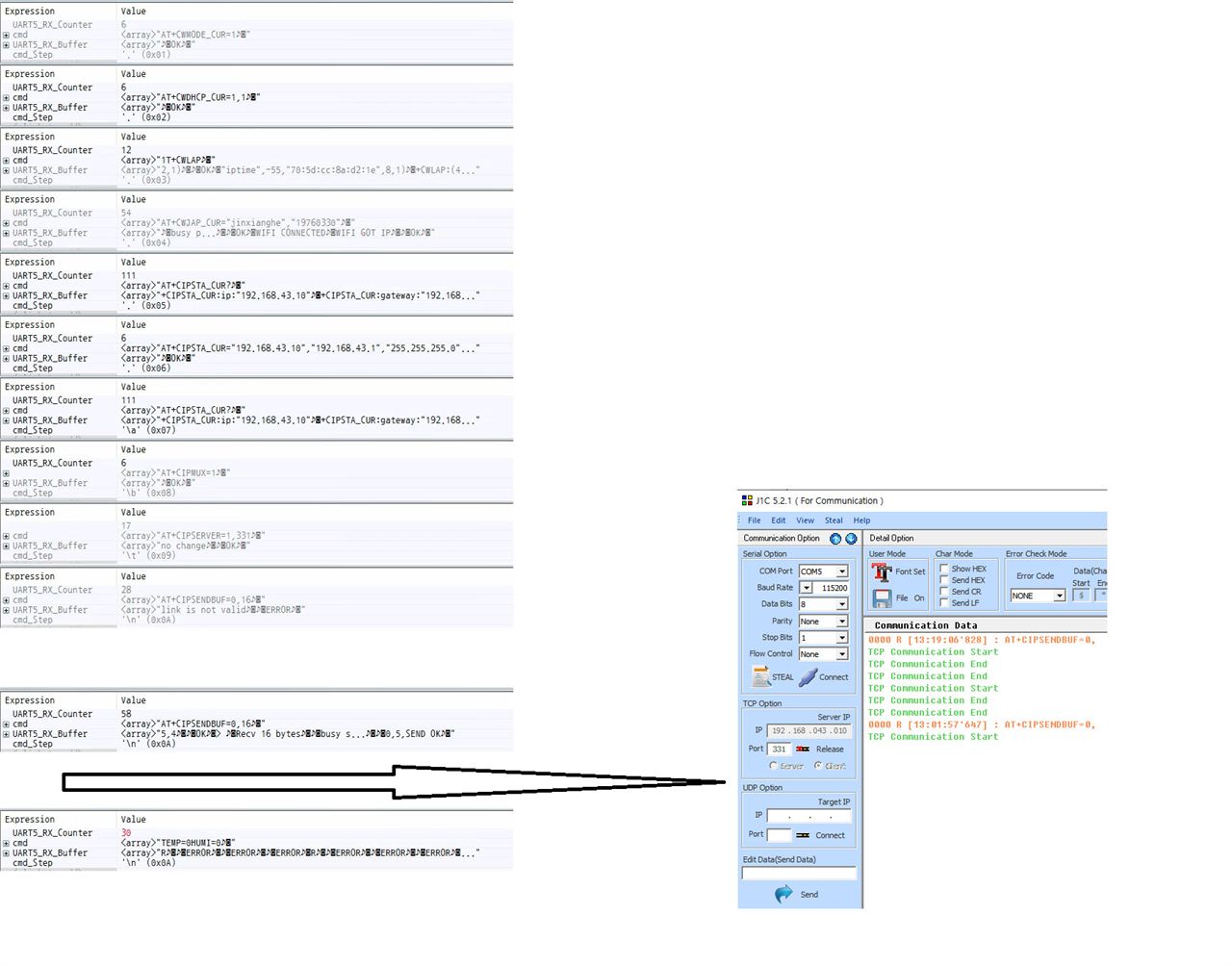

안녕하세요? 첨부된 그림 처럼 접속 잘 됩니다. 마이컴의 IP? Gateway와 PC 의 IP? Gateway 가 틀려서 안되었던 증상입니다. 녹화_2021_02_03_13_00_06_877.mp4_0000059661728×1354 374 KB 그림과 같이 접속이 되면 메세지가 나오네요. 그리고 궁금한게 하나 더 있습니다. PC에서 아무런 데이타를 보내지 않고. sprintf(cmd,"TEMP=%dHUMI=%d

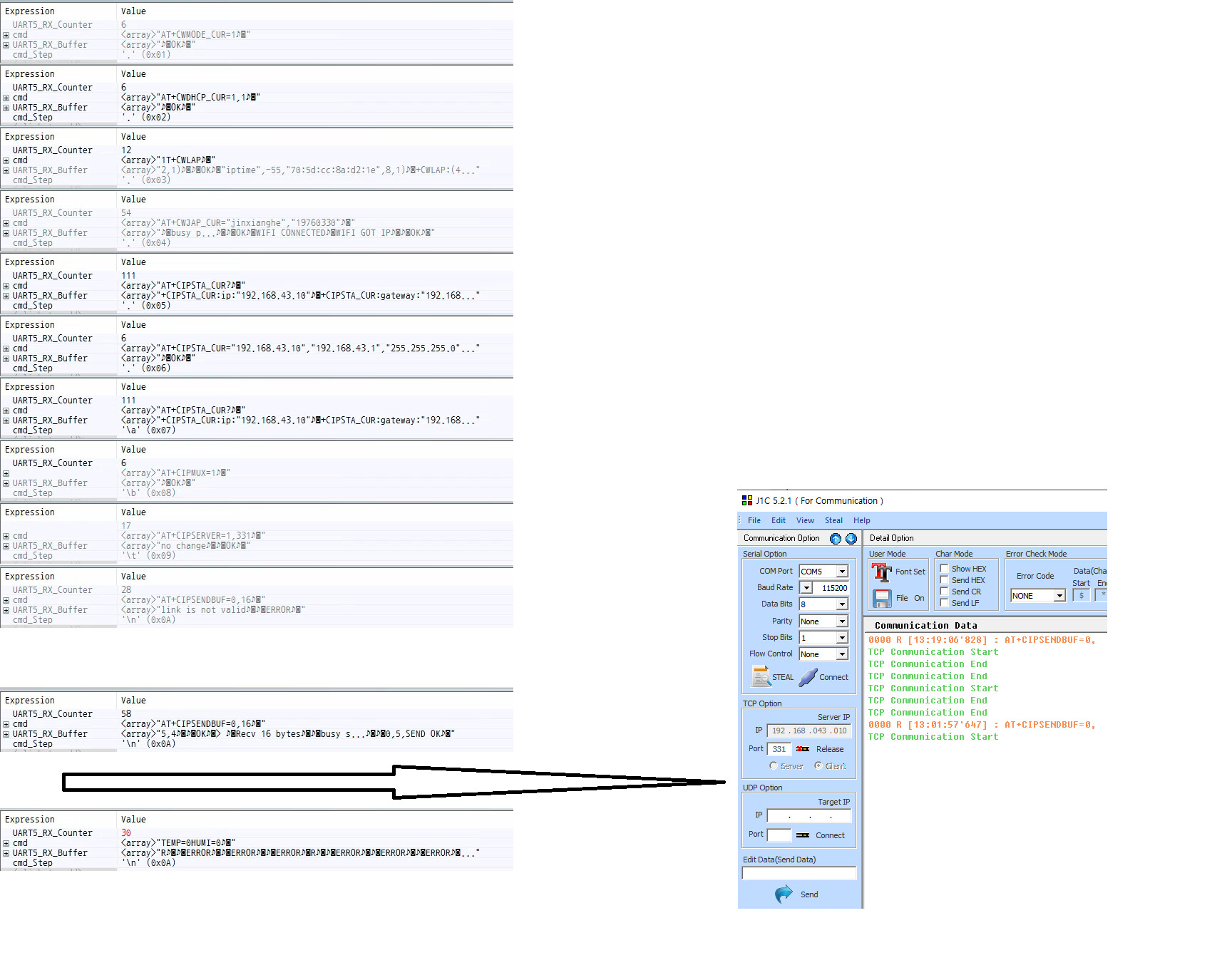

",WS3_Temp,WS3_Humi); Serial_PutMulti_5(cmd,strlen(cmd)); 이렇게 TEMP 값과 HUMI 값을 계속 보낼수는 없는건가요? 다시 말해서 마이컴과 연결된 WIZFI360(서버) 와 PC(클라이언트) 동작시 PC 에서 요구 신호 같은걸 보내야 만 데이타를 보낼수 있는건가요? 요구 신호 없이 WIZIFI360(서버)에서 계속 데이타를 보내는데… 상기 그림 젤 아래 처럼 에러 메세지가 나옵니다. ========================= 추가 질문 ================== 현재 PC에서 데이타를 보내면 STM32F 에서는 잘 받습니다. 받고 바로 sprintf(cmd,“TEMP=%dHUMI=%d OK!!!
”,WS3_Temp,WS3_Humi); Serial_PutMulti_5(cmd,strlen(cmd)); 라고 보내도 뭔가 PC로 오는게 없네요.

austin · Answer

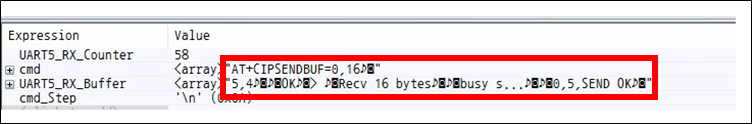

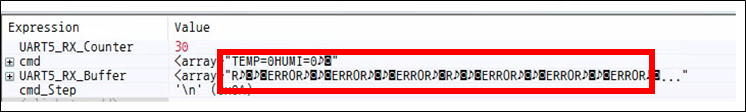

안녕하세요. TCP 연결이 정상적으로 되었고 유지가 된다면, client에서 request 신호 없이 server로 계속 data를 송신 할 수 있습니다. 첨부해주신 그림에서는 data는 server에서 정상적으로 16Bytes 송신을 하였으며, client에서 16Bytes에 대한 data를 정상적으로 수신을 하였습니다. 다만 ‘AT+CIPSENDBUF=0,16’ AT command 입력 후에 온/습도 값을 입력하여 송신한 것이 아니며, 'AT+CIPSENDBUF=0,16’를 한번 더 입력하고 송신하여 client에서 16Bytes에 대한 data 값으로 'AT+CIPSENDBUF=0,'까지 수신 한 것으로 파악이 됩니다. image752×124 55 KB image726×522 109 KB 그리고 ‘AT+CIPSENDBUF’ AT command 입력을 하지 않은 상태에서 온/습도 값을 송신하여 'ERROR’가 발생한 것으로 보여집니다. image746×112 57.5 KB 확인 부탁드립니다.
