W7500S2E-R1 사용중 통신 문의

Question

[W7500S2E-R1]을 20개 구매 했습니다 개발중인 보드에 꽂아서 사용하기 위해서 WizSE-EVB는 따로 구매 하지 않았고 목적은 단순히 보드에서 232로 나온 message를 TCP로 보내기 위함 입니다. 우선 노트북으로 moxa(usb to 232)를 사용하여 테스트 하였고 케이블 배선은 232의 TX를 pin7(RX)에 물리고, 232의 RX를 pin6(TX)에 물렸습니다. 232의 GND를 pin11(GND)에 물려 3선만 배선 했습니다. 12번은 GND / 13번에는 VCC 3.3V 입력하였습니다. 설정은 공장 초기 설정에서 ADvanced Option에 있는 Enter에서 AT Command → DATA로 변경만 했습니다. 기술문의1473×748 176 KB 업로드된 사진은 현재 설정된 값을 기록하였고 232는 COM port Setting 된것과 동일 하게 세팅 된 상태입니다. 232에서 메세지를 보내도, TCP에서 보내도 서로 글씨가 깨져서 보이는 현상이 있습니다. 이는 구매한 모듈 20개에서 공통적으로 나타나는 현상이라 혹시 추가로 작업해야 하는게 있다던가 설정이 틀린부분이 있는지 기술문의 합니다.

irina · Answer

캡처된 화면을 봤을때 baudrate 문제일수 있을것 같습니다. Com port 의 baudrate 이 둘다 115200맞나요? 캡처된파일에서 아래쪽 툴의 baud rate이 보이지 않네요. 확인부탁드립니다.

irina · Answer

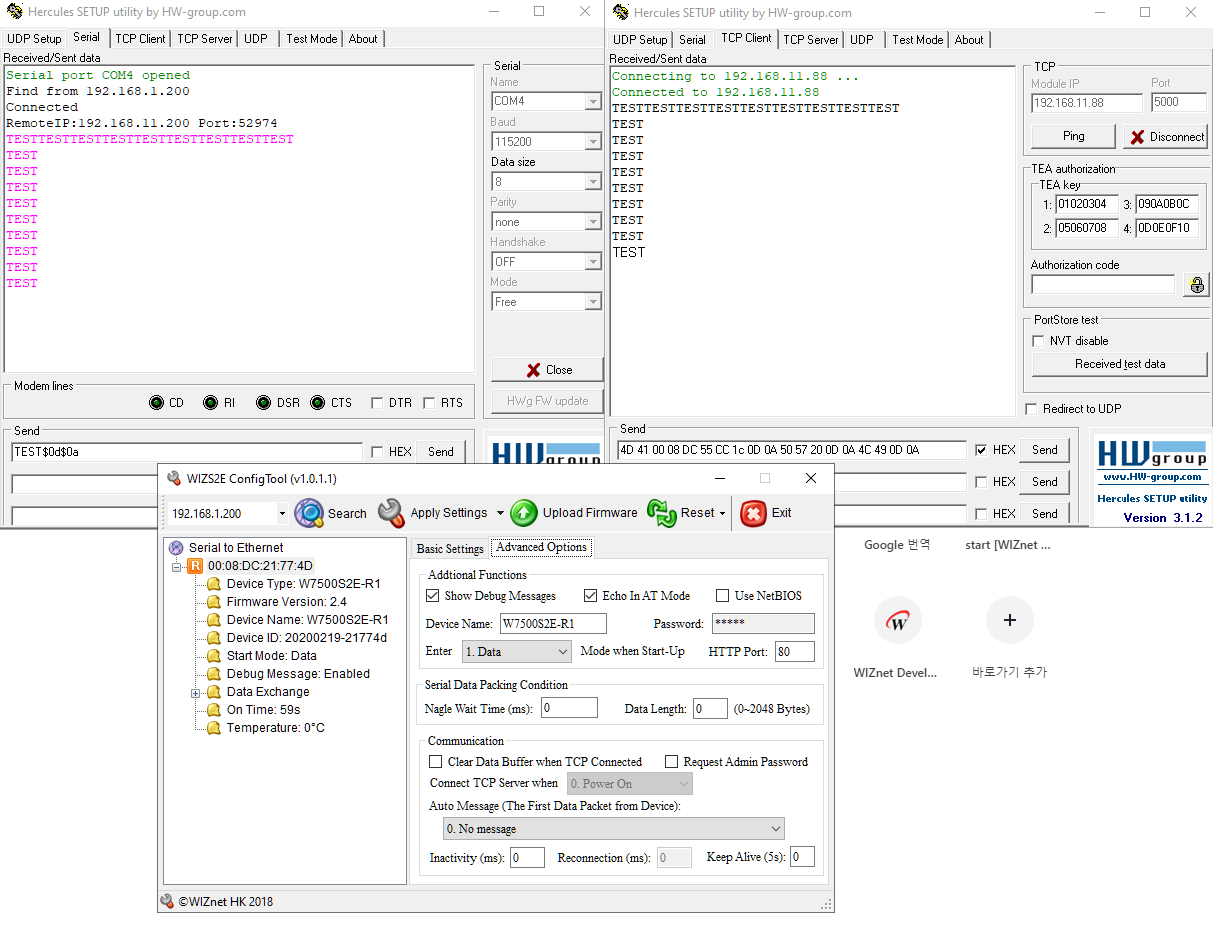

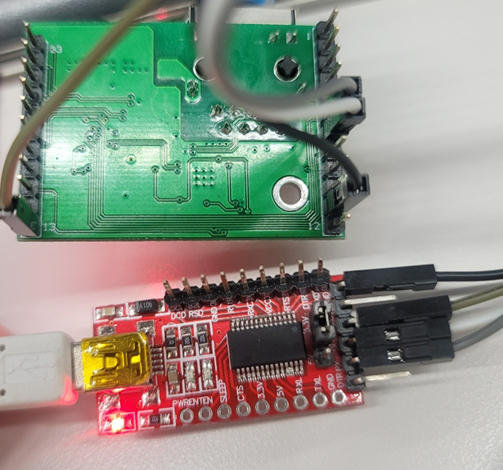

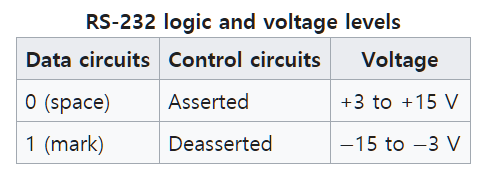

image1213×931 72.8 KB 동일하게 라인으로 연결해서 테스트 했으며, 정상동작했습니다. 현재 사용된 F/W 2.4로 최신버전입니다. 제가 사용한것은 USB to TTL 모듈입니다. RS232이므로 받는 쪽 또한 RS232여야합니다. W7500S2E-R1은 TTL level입니다. TTL은 -전압을 사용할수 없어 정상동작이 안되는것으로 보입니다.
