[WIZ750SR-RS232] setSn_DHAR 질문.

Question

안녕하세요! setSN_DHAR이 잘 되지 않아서 질문드립니다. 1:N UDP 를 사용중이고요, 2개의 서버에서 데이터를 보냅니다. 초기에 MAC을 모를때는 setSn_CR(sn,Sn_CR_SEND) 를 보내고 2개의 MAC을 확인후 setSn_CR(sn,Sn_CR_SEND_MAC)을 하는데요. Debug 화면을 보면, 처음 두번 ARP 를 진행할때 getSn_DHAR(sock, mac_1) getSn_DHAR(sock, mac_2) 모두 맞게 읽혀서 Debug화면에 표시됩니다. Debug 화면** < SERVER1 에서 ARP > UDP Peer IP/Port1: 192.168.1.199 : 8194 RECV ARP packet1 from 80:fa:5b:3b:61:f7 RECV ARP packet2 from 0: 0: 0: 0: 0: 0 < SERVER2 에서 ARP > UDP Peer IP/Port2: 192.168.1.198 : 8194 RECV ARP packet1 from 80:fa:5b:3b:61:f7 RECV ARP packet2 from 18:67:b0:ca:7f: a < SERVER1 에서 SEND_MAC > RECV ARP packet1 from 80:fa:5b:3b: 0: 0 RECV ARP packet2 from 18:67:b0:ca:7f: a < SERVER2 에서 SEND_MAC > RECV ARP packet1 from 80:fa:5b:3b: 0: 0 RECV ARP packet2 from 18:67:b0:ca: 0: 0 위 처럼 처음 자동으로 ARP 할때는, sendto() 이후 getSn_DHAR() 하여 MAC이 잘 읽히는데요 SEND_MAC 하고나면, 뒤에 5,6 번이 0으로 채워져서 보냅니다. 실제로 Wireshark로 확인해도 마찬가지 입니다. Frame 2: 60 bytes on wire (480 bits), 60 bytes captured (480 bits) on interface 0 Ethernet II, Src: Wiznet_56:76:f2 (00:08:dc:56:76:f2), Dst: SamsungE_ca:00:00 (18:67:b0:ca:00:00) Internet Protocol Version 4, Src: 192.168.1.101, Dst: 192.168.1.198 User Datagram Protocol, Src Port: 8194, Dst Port: 8194 Data (15 bytes) 왜그럴까요? 코드 첨부합니다. 도움 부탁드립니다. 감사합니다. void uart_to_ether(uint8_t sock) { struct __network_info *netinfo = (struct __network_info *)&(get_DevConfig_pointer()->network_info); struct __serial_info *serial = (struct __serial_info *)get_DevConfig_pointer()->serial_info; uint16_t len; int16_t sent_len; uint16_t i; // ## for debugging #if ((DEVICE_BOARD_NAME == WIZ750SR) || (DEVICE_BOARD_NAME == WIZ750SR_1xx)) if(get_phylink_in_pin() != 0) return; // PHY link down #endif // UART ring buffer -> user's buffer len = get_serial_data(); if(len > 0) { add_data_transfer_bytecount(SEG_UART_RX, len); if((serial->serial_debug_en == SEG_DEBUG_S2E) || (serial->serial_debug_en == SEG_DEBUG_ALL)) { debugSerial_dataTransfer(g_send_buf, len, SEG_DEBUG_S2E); } switch(getSn_SR(sock)) { case SOCK_UDP: // UDP_MODE if((netinfo->remote_ip[0] == 0x00) && (netinfo->remote_ip[1] == 0x00) && (netinfo->remote_ip[2] == 0x00) && (netinfo->remote_ip[3] == 0x00)) { if((peerip[0] == 0x00) && (peerip[1] == 0x00) && (peerip[2] == 0x00) && (peerip[3] == 0x00)) { if(serial->serial_debug_en) printf(" > SEG:UDP_MODE:DATA SEND FAILED - UDP Peer IP/Port required (0.0.0.0) "); } else { // UDP 1:N mode //peerip[3] = g_send_buf[05]; // yhlee if(g_send_buf[05] == peerip_1[3]){ setSn_DHAR(sock, mac_1); memcpy(peerip, peerip_1, 4); } else if(g_send_buf[05] == peerip_2[3]) { setSn_DHAR(sock, mac_2); memcpy(peerip, peerip_2, 4); } sent_len = (int16_t)sendto(sock, g_send_buf, len, peerip, peerport); if(g_send_buf[05] == peerip_1[3]){ getSn_DHAR(sock, mac_1); mac_flag1 = 1; } else if(g_send_buf[05] == peerip_2[3]) { getSn_DHAR(sock, mac_2); mac_flag2 = 1; } if(serial->serial_debug_en) { printf("RECV ARP packet1 from %2x:%2x:%2x:%2x:%2x:%2x ",mac_1[0],mac_1[1],mac_1[2],mac_1[3],mac_1[4],mac_1[5])…

becky · Answer

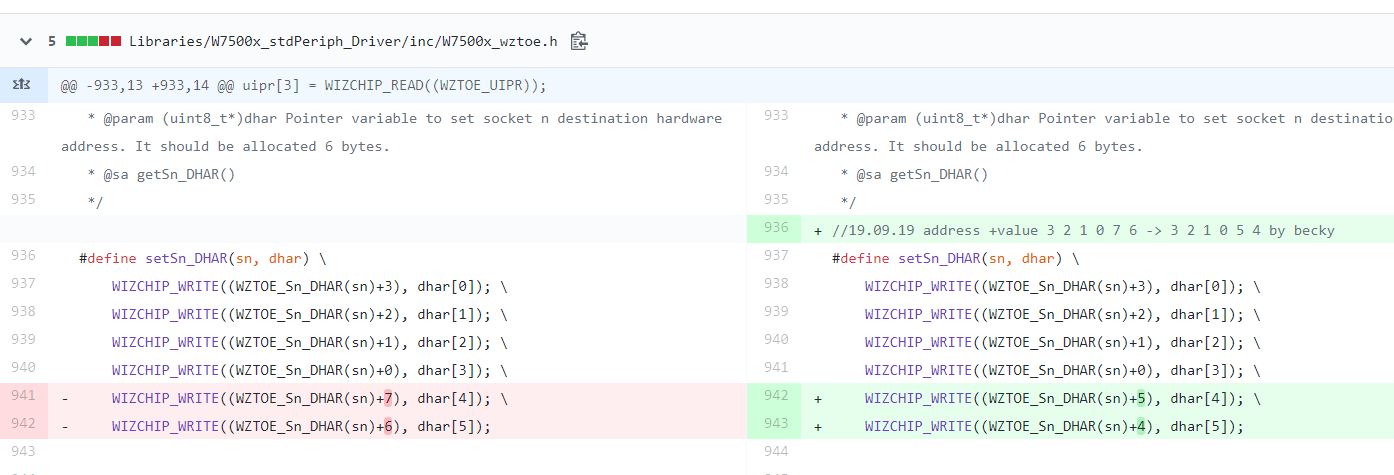

자사 펌웨어 문제로 v1.2.5 버전 부터 업데이트된 부분과 관련있어보입니다. Libraries/W7500x_stdPeriph_Driver/inc/W7500x_wztoe.h 에서 아래 내용을 확인해보시길 바랍니다. image1394×475 33.5 KB

becky · Answer

getSn_DHAR은 3 2 1 0 7 6 setSn_DHAR은 3 2 1 0 5 4 입니다. read 할때 address와 write할때 address가 다릅니다.

Member 11123 · Answer

감사합니다. 해결되었습니다!
