W5300 외부망을 통한 TCP/IP 통신 문제

Question

W5300을 사용해서 TCP/IP 통신을 하고 있습니다. 서버쪽은 윈도우 프로그램을 만들었구요, Client 쪽은 W5300 보드입니다. 참고 소스는 W5300_Drv_AVR_V1.2.2 예제 소스를 이용하였습니다. u08 ServerIP[4] = {112,216,161,174}; u08 ClientIP[4] = {10.110.1.250}; u08 Gateway[4] = {10.110.1.241}; u08 Subnet[4] = {255,255,255,240}; u08 Mac[6] = {0x70,0xB3,0xD5,0xF7,0x2E,0xEE}; int main(void) { … setSHAR(Mac); setGAR(Gateway); setSUBR(Subnet); setSIPR(ClientIP); … while(1){ loopback_tcpc(SocketNo1, ServerIP, PORT_No, bufferRXPacket, 0); } … } 윈도우프로그램(TCP/IP Server) - W5300보드(TCP/IP Client) 현재 이렇게 구성되어 있는데, 내부망에서는 문제없이 접속되고 데이터 송수신도 잘됩니다. 그런데 외부망을 통하면 이상하게 접속이 안되네요…;; 물론 서버(공인IP)쪽 방화벽에서는 포트포워딩을 해주었구요… 외부망을 통해서 TCP/IP 통신을 하려고 하면 다른 설정이 필요한 부분이 있는지요? 위 소스의 W5300 설정하는 부분에서 추가로 뭔가 더 설정해야 할 것 같은데… 어렵네요… 혹시나 해서 윈도우프로그램(TCP/IP Server : 112.216.161.174) - 윈도우프로그램(TCP/IP Client : 10.110.1.250) 으로 해서 해보면 문제없이 잘됩니다. Client (10.110.1.250)에서 4btye 데이터를 몇번 보내어 봤는데, wireshark에 보면 아래와 같이 나오네요. image1366×738 152 KB 그런데 윈도우프로그램(TCP/IP Server : 112.216.161.174) - W5300보드(TCP/IP Client : 10.110.1.250) 이렇게 구성하면 아래와 같이 나옵니다… image1366×738 136 KB 네트워크에 대해 정확한 개념이 부족해서… 무엇을 의미하는지 잘모르겠는데… 해결 방법 좀 알려주실 수 있을까요? 조언 좀 부탁드립니다.

becky · Answer

안녕하세요 wireshark 원본 파일을 보내주시기 바랍니다. forum에 첨부파일로 올려주시거나, becky@wiznet.io 로보내주세요

irina · Answer

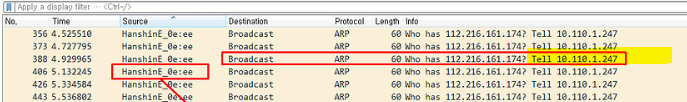

jyheo80: 윈도우프로그램(TCP/IP Server : 112.216.161.174) - W5300보드(TCP/IP Client : 10.110.1.250) 이렇게 구성하면 아래와 같이 나옵니다… 이글의 아래의 사진에 Broadcast로 되어있는 부분은 ARP packet이 나가고 있는 부분입니다. TCP Client(W5300)에서 Server로 접속을 시도할경우 ARP request/reply동작이 완료해야만 TCP Syn packet이 나가게 되어있습니다. 그러므로 첨부해주신그림파일중 ARP protocol로 되어있는 부분은 해당 IP를 찾지 못해서 ARP packet을 보내게 됩니다… 또한 이전 글에 TCP Client(W5300)의 IP가 10.110.1.250이라고 하셨는데, ARP packet을 보니, 10.110.1.247로 되어있네요. 그리고 wireshark.zip내의 4개 파일모두 TCP Server(112.216.161.174)로 접속을 한 부분이 전혀없습니다. 확인부탁드립니다.
