[W7500P]ADC 설정시 High 설정

Question

ADC 예제인 Illumination_RGBLED를 사용하여 테스트를 하고 있는데 ADC_Init(); 설정을 하면 PC15번 핀이 High로 올라갑니다. ADC 핀중에 PC10, PC11을 UART로 사용하는 부분을 제외하고는 사용하고 있지 않습니다. ADC를 사용하려면 다른 주의 사항이 있는지요?

becky · Answer

안녕하세요 ADC예제에서 사용하고 계시는채널은 몇번채널인가요? PC15번핀이 High된것은 어떻게 확인하신건지 문의드립니다.

s983147 · Answer

안녕하세요. 0번채널입니다. 오실로스코프로 찍어본 상태입니다. ADC 설정을 하지 않으면 전압 기준 10k, 10k를 달았을 때 3.3V의 중간인 약1.65V가 나오는데 ADC 설정을 하고 나면 ADC 핀쪽에서 3.3V의 출력이 나옵니다.(부품을 떼어내고 핀만 확인해도 동일 출력 - ADC_Init 설정하면 발생) 어떠한 때에 이러한 문제가 발생하는지요?

s983147 · Answer

안녕하세요. 측정만 된다면 전압이 바뀐거는 상관없겠지만 입력을 받는 PC15번 핀이 3.3V로 변해 있으니 들어오는 데이터가 모두 최대값인 4095가 됩니다. 때문에 전혀 유용한 데이터가 아니게 되는데 뭔가 제가 잘못했을 것 같은데 어느 부분이랑 연계가 되어 동작하는 지 알고 싶습니다.

irina · Answer

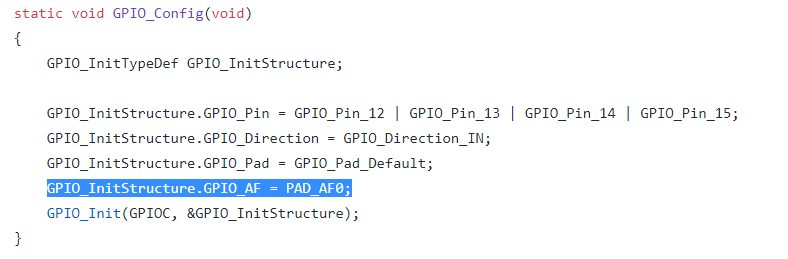

s983147: 는 상관없겠지만 입력을 받는 PC15번 핀이 3.3V로 변해 있으니 들어오는 데이터가 모두 최대값인 4095가 됩니다. 혹시 해결되셨나요?? ADC Init이라고 하신부분은 저희 쪽 Reference code에는 사용하지 않고 있는데, 이부분이 GPIO Config함수를 사용한것일까요? 해당 핀을 ADC로 사용하시려면 GPIO pad 를 AF0으로 해주셔야 ADC를 사용할수 있게 됩니다. 아래의 그림은 ADC 예제중 ADC_Polling 에서 발췌한 부분입니다. Find fileCopy path image788×259 6.4 KB 감사합니다. irina

s983147 · Answer

안녕하세요. W7500P 라이브러리에서 말씀주신 설정의 enum과 구조체가 없는데 PAD_AFConfig(PAD_PC, GPIO_Pin_15, PAD_AF0); /* Configure Led pin as output */ GPIO_InitStruct.GPIO_Pin = GPIO_Pin_15; GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF; GPIO_Init(GPIOC, &GPIO_InitStruct); 이런식으로 설정하면 될까요? typedef enum { GPIO_PuPd_UP = Px_PCR_PUPD_UP, GPIO_PuPd_DOWN = Px_PCR_PUPD_DOWN, GPIO_DS = Px_PCR_DS_HIGH, GPIO_IE = Px_PCR_IE, GPIO_SUMMIT = Px_PCR_CS_SUMMIT }GPIOPad_TypeDef; #define IS_GPIO_PUPU(PUPD) (((PUPD) == GPIO_PuPd_UP) || ((PUPD) == GPIO_PuPd_DOWN)) typedef struct { uint32_t GPIO_Pin; GPIOMode_TypeDef GPIO_Mode; GPIOPad_TypeDef GPIO_Pad; }GPIO_InitTypeDef;
