[W5300] UDP Rx 문제점 관련 문의 드립니다.

Question

[W5300] 안녕하세요. W5300 UDP Mode로 사용 중 문제가 있어서 지원 요청 드립니다. 연결하여 사용하는 CPU는 STM32F7 Series 이며, FMC로 W5300과 연결 되어 있습니다. UDP Mode로만 사용하고 있으며, Socket은 0~2번까지 3개를 사용하고 있습니다. 요청드리고자 하는 내용은) W5300 초기화 이후, Rx를 수신하지 못하는 문제가 빈번히 발생하고 있습니다. 전원을 Off → On하면, 50% 정도는 Rx를 수신하지 못하며, 그때의 상황은 /RXLED가 On 되어 있습니다. Sn_RX_RSR 및 Sn_RX_RSR2 레지스터의 값은 0 입니다. 전원 Off → On 이후 위와 같은 문제가 없으면, Rx/Tx 정상동작합니다. 위와 같은 문제 발생시에는 Rx/Tx 모두 안됩니다. 위 문제점 상황에서 W5300 S/W Reset를 해도 풀리지가 않습니다. 위 문제에 대한 조언 부탁 드립니다. 감사합니다.

Edward · Answer

안녕하세요. 혹시 개별적으로 테스트는 진행해보셨나요?? 먼저 TCP로도 구현해서 테스트해보시는 것을 추천드립니다. 해당 부분은 Ethernet 라인에 사용하는 HUB에서 데이터를 막는 것일 수도 있습니다. 하드웨어 검토 부터 펌웨어 검토까지 필요한 부분인 것 같습니다. 감사합니다.

irina · Answer

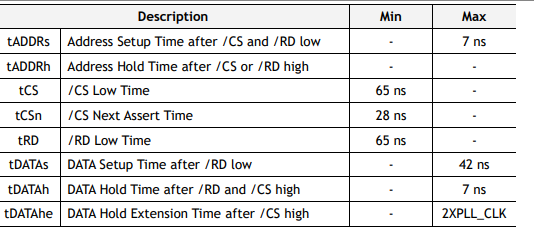

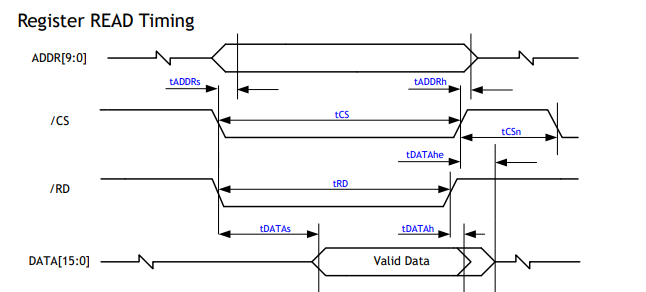

nagu11: CPU의 FMC timing과 W5300의 Read/Write timing이 잘 맞지 않음. W5300의 Host interface는 Direct/Indirect address mode와 16/8 bit data bus width 따라 결정됩니다. 하드웨어적으로도 제대로 연결 되어있는지 확인 부탁드립니다. CPU와의 타이밍은 데이터시트에 명시 되어있는 시간만큼 유지해주셔야합니다. 예를 들어 Read timing 경우 tDATAs가 42ns를 유지한 후에 정상적인 데이터를 읽게 됩니다. UDP 통신보다는 Register의 read/Write 가 제대로 동작하는지 확인 후 UDP통신으로 넘어가는게 낫을것 같습니다.
