Question

안녕하세요 w7500제품 으로 개발중에 문의 드립니다. w7500 datasheet 관련 문의 드립니다. UART2를 사용 하려고 코드를 살펴보니 typedef struct { __IO uint32_t DATA; /*!< Offset: 0x000 Data Register (R/W) / __IO uint32_t STATE; /!< Offset: 0x004 Status Register (R/W) / __IO uint32_t CTRL; /!< Offset: 0x008 Control Register (R/W) / union { __I uint32_t STATUS; /!< Offset: 0x00C Interrupt Status Register (R/ ) / __O uint32_t CLEAR; /!< Offset: 0x00C Interrupt Clear Register ( /W) / }INT; __IO uint32_t BAUDDIV; /!< Offset: 0x010 Baudrate Divider Register (R/W) */ } S_UART_TypeDef; 위의 구조체로 type이 정의 되었습니다. 위의 필드에서 STATE (/*!< Offset: 0x004 Status Register (R/W) */) 비트별 의미를 찾아 보려고 하니 위즈위키에서 공개된 w7500 datasheet에서는 찾아 볼수가 없었습니다. 제가 그부분을 찾지 못한것인지, 확인 부탁 드립니다.

bangbh · Answer

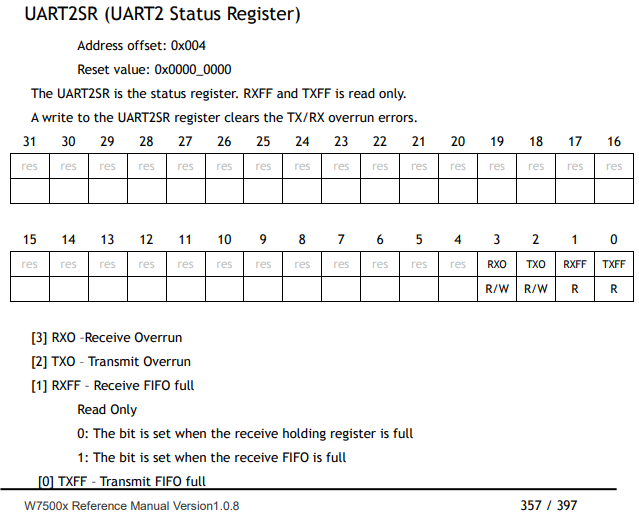

W7500 reference manual 357 page 부터 UART2 register들이 정리되어 있습니다. 그 중 STATE에 해당하는 Register는 UART2SR이오니 참고바랍니다. uart2%20register639×523 40.2 KB

bangbh · Answer

먼저 죄송하다는 말씀부터 드리겠습니다. uart2는 simple uart로 fifo는 없으며 1byte buffer만 존재합니다. 하지만 데이터 시트에는 fifo로 잘못 표기되어 있습니다. UART2ISR/ICR의 설명이 완벽하지 못하여 사용자가 정상적으로 내용을 이해할 수 없습니다. 위의 두 가지 사항은 조속히 수정하도록 하겠습니다. 그리고 말씀하신 UART2 transmit은 UART2ISR/ICR 레지스터의 0번째 비트를 통해서만 알 수 있습니다. 해당 비트는 UART2CR의 TXIE 비트를 통해 활성화 됩니다. 그리고 UART2는 simple uart로써 많은 기능을 제공하고 있지는 않습니다. 이점 참고하시기 바랍니다.
