[W7500P] ISP 다운로드가 안됩니다
MCU & Boards
No replies yet. Be the first to reply.
Join the discussion.
MCU & Boards
No replies yet. Be the first to reply.
Join the discussion.
Share projects and connect with makers.
Joined before the site update? first.
New to WIZnet Makers?
We sent a verification link to your address. Open it to activate your account, then log in.
Accounts from this email provider are reviewed by an administrator after verification. Approval usually takes one business day.
Already have an account?
Enter your email address. If it belongs to an account, we'll send a link to set a new password. Members who joined before the site update use this to set their password.
If an account uses that address, we sent a link to set a new password. The link works once and expires in 30 minutes.
Know your password?
Need an account?
RE: [W7500P] ISP 다운로드가 안됩니다
by Matthew ·
안녕하세요.
위즈네트 연구원 Matthew 입니다.
우선, 저희 WIZwiki-W7500P 보드를 사용하시는 것인지,
아니면, 직접 보드를 제작하여서 사용하시는 것인지 알려주시면 감사하겠습니다.
위즈네트 Matthew 드림
RE: RE: [W7500P] ISP 다운로드가 안됩니다
by mjkim ·
직접 보드를 제작하여 사용중입니다.감사합니다.
RE: [W7500P] ISP 다운로드가 안됩니다
by Matthew ·
예전에 ISP 다운로드가 잘 되었을 때에는 W7500_ISP(20150820).exe를 사용하신 건가요?
아니면 다른 프로그램을 이용하여서 사용하신건가요?
RE: [W7500P] ISP 다운로드가 안됩니다
by mjkim ·
예전에도 W7500_ISP(20150820).exe를 사용하였습니다.
다른 다운로드 프로그램이 있으시면 소개 부탁 드립니다.
RE: [W7500P] ISP 다운로드가 안됩니다
by Matthew ·
W7500_ISP(20150820).exe를 사용하시면 됩니다.
일단, 보드와 PC를 어떻게 연결하셨는지 체크해보시면 좋을 것 같습니다. (ISP 장치 확인)
먼저, ISP로 Booting 하기 위해서는 Boot High & Reset 을 시켜줘야 합니다.
해당 내용은 W7500 Booting Sequence 대로 수행하셨는지 먼저 체크 부탁드립니다.
http://wizwiki.net/wiki/doku.php?id=products:w7500P:overview:booting
그리고, W7500P IPS 사용 관련 메뉴얼을 참조하시기 바랍니다.
http://wizwiki.net/wiki/doku.php?id=products:wizwiki_w7500p:start_getting_started:write_firmware:isp
RE: [W7500P] ISP 다운로드가 안됩니다
by mjkim ·
안녕하세요.
보내주신 내용을 참고하여 진행해 보았지만 문제 해결을 못했습니다.
보드와 PC 연결은 “TTL-232R-PCB” 제품을 사용하였습니다. (첨부파일 참조)
사용핀 (TX, RX, GND)
ISP 다운로드시 TX 파형이 0V까지 안떨어지는 문제가 있습니다.
이것 때문에 통신이 안되는 것 같습니다. (첨부파일 참조)
PC와 보드 연결 핀을 변경하여 테스트를 해봤습니다.
PC (RX) — 보드(Pin4(PC_11:RXD)
PC (TX) — 보드(Pin4(PC_11:RXD)
1번으로 연결시에는 아래 문제점 처럼 파형이 0V까지 덜 떨어지는 문제가 발생합니다.
2번으로 연결시에는 정상적으로 파형은 떨어지나 응답이 없습니다.
2번으로 연결이 맞는 것 같은데 응답이 없는 이유를 모르겠습니다.
검토 부탁드립니다.
감사합니다.
(주)유디바이스
김명줄 드림
TTL-232R-PCB.PDF (368 KB)
RE: [W7500P] ISP 다운로드가 안됩니다
by Matthew ·
안녕하세요.
위즈네트 연구원 Matthew입니다.
일단, RX-TXD, TX-RXD 와 같이 RX TX를 교차하여서 연결하셔야합니다. (해당 질문의 2번과 같이 연결하는게 올바른 연결입니다. )
그리고 다음과 같은 내용을 확인되어야 할 것 같습니다.
→ 잡히지 않았다면, 저희 Chip과 별개로 PC와 USB 장치 간의 문제입니다. 해당 USB 장치에서 제공하는 메뉴얼대로 하였는지 확인하세요.
→ Boot 모드가 제대로 들어가지 않은 경우입니다. PC와 보드 연결 후 BOOT를 HIGH 시키고 전원을 투입해보세요.
RE: [W7500P] ISP 다운로드가 안됩니다
by mjkim ·
안녕하세요.

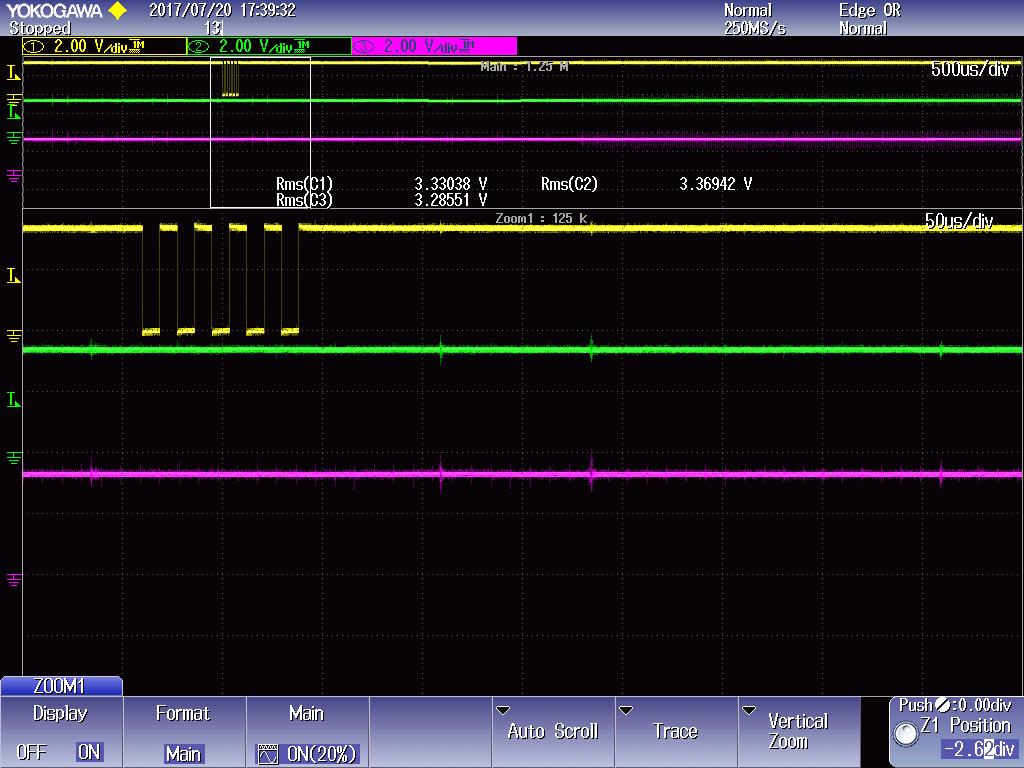

첨부파일 의 스코프 파형
1번 : RXD (W7500P Pin 4)
2번 : TXD (W7500P Pin 3)
3번 : BOOT
확인 부탁드립니다.
감사합니다.
(주)유디바이스
김명줄 드림
RE: [W7500P] ISP 다운로드가 안됩니다
by Edward ·
해당 문제는 ISP 모드로 접속하기 위한 USB to TTL로 인해 생긴 문제입니다.
전원은 5V가 아닌, 3.3V로 공급해야 합니다.
해당 문제는 해결되었습니다.
RE: RE: [W7500P] ISP 다운로드가 안됩니다
by Matthew ·
감사합니다.
