WIX550S2E rs232보드

Question

WIX550S2E +rs232보드 구매 하였습니다. WIZnet configuration tool 을 이용해 ip및 baudrate설정 하는거 같은데 search 클릭시 아무것도 검색이 안됩니다. rs232보드에 5v전원 인가 후 유선 TCP 를 물렸습니다. 동일 네트웍상에 PC로 설정툴을 실행 후 검색버튼을 눌러도 아무런 반응이 없습니다. 검색 되도록 어떻게 하나요?

KNH · Answer

추가 > 전원은 정상적으로 인가되었는가? (WIZ550web base보드의 경우 12~24V DC를 사용하셔야 합니다.) → 전원 인가시 D1(LED)의 불이 점등하면 인가된 것입니다. Ethernet Connector(RJ-45)에 LED가 점등되는가? → 노란색 LED는 계속 켜져있는 상태 , 초록색 LED는 Blink되는 상태. LED가 점등되는 것을 확인하였다면, 그 때 다시 Configuration_tool로 Seach를 진행해보세요. 똑같이 검색 반응없음 하드웨어나 전원부의 문제가 아니라면, 사용 중이신 운영체제의 방화벽 (firewall)이나 바이러스백신 (antivirus) 프로그램에서 configuration tool이 사용하는 5만번대 포트를 차단하고 있을 가능성이 있습니다. 똑같이 검색 반응없음

Ricky · Answer

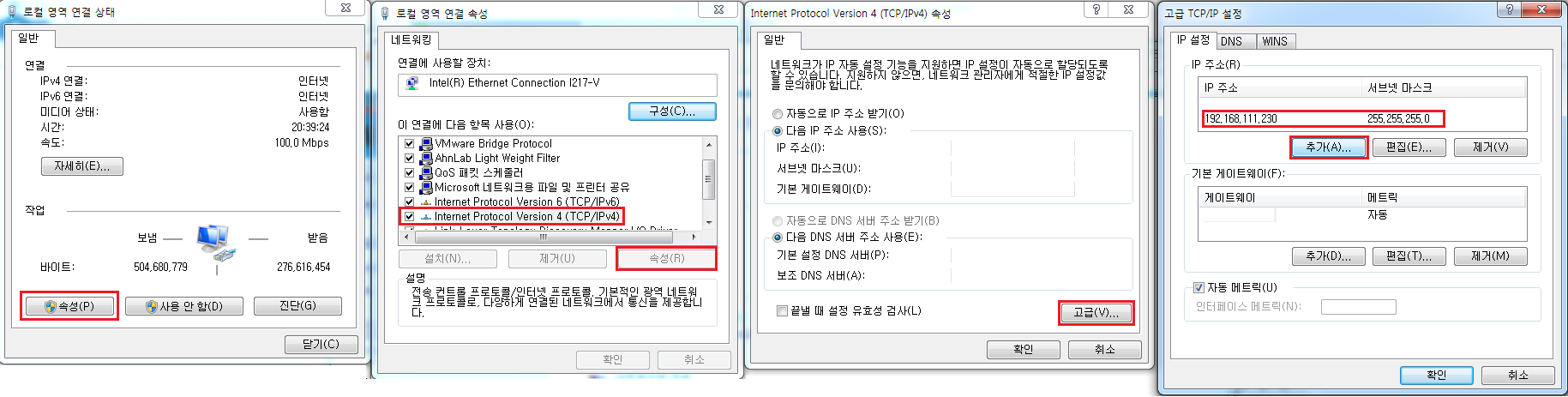

안녕하세요. WIZ550S2E의 경우 공장출고 당시 IP가 192.168.11.xxx로 설정이 되어 있습니다. Configuration Tool을 이용하는 PC의 네트워크 환경이 고정IP 이라면, 아래 그림과 같이 IP 대역을 추가 해주시길 바랍니다. 1829×463 101 KB
