W5300관련하여 문의드립니다.

Question

안녕하세요. 저희가 귀사 제품인 W5300이라는 제품을 사용하고 있습니다. 저희가 기존에 ARM CPU → W5300->RTL8201CP(PHY칩) PHY칩을 사용하였습니다. 현재 PHY칩에 문제가 있어 PHY칩을 변경하였습니다.(현재 : ARM CPU → W5300 → DP83620(PHY칩)) 변경한 결과 통신이 안되는 문제가 발생하여 이문제를 해결하고자 합니다. 질문 사항 DP83620을 동작할 수 있게끔 레지스터를 수정을 해야한다고 하는데 그 수정을 W5300에서 해야되나요? 만약 W5300에서 수정을 하게된다면 어떻게 수정을 해야되는지에 답변을 부탁드리겠습니다. 참고로 저희쪽에서 개발하시는 분이 퇴사를 하시는 바람에 이 문제에 대하여 문의드리고자 합니다.

ytjin · Answer

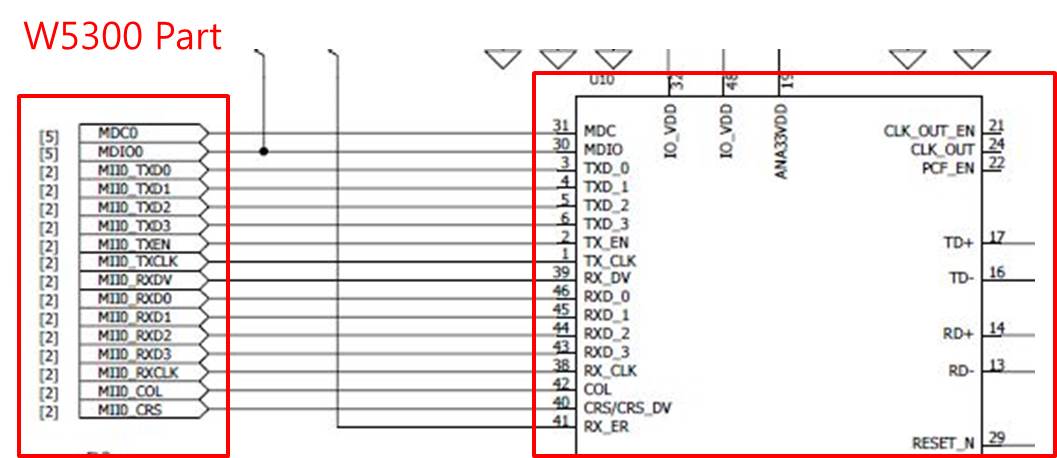

1057×458 57.9 KB 안녕하세요 문의 사항이 있어 여쭈어 봅니다. 위 그림과 같이 저희가 W5300과 DP83620을 연결하여 사용하고 있습니다. 여기서 외부로 나가는 PHY칩에 레지스터를 다른 방법으로 수정할 수 있는지에 대한 문의를 드립니다. 답변 부탁드리겠습니다.

bangbh · Answer

안녕하세요. MDC와 MDIO를 MCU로 연결한 후 컨트롤하셔야합니다. PHY 설정은 MDC,MDIO 두가닥으로 합니다. 감사합니다.
