RE: 어제 글에 이어
by Edward ·
안녕하세요. 위즈네트입니다.
Wizfi210에 대한 인터페이스보드의 자료들은 홈페이지에 전부 게시되어 있습니다.
정확하게 어떤 기능을 말씀하시는건가요?
단순히 각 핀의 기능을 말씀하시는 거라면 홈페이지에 설명이 되어있다고 판단되고 있습니다.
거버 파일도 받으셨다고 하셨는데, H/W Guide 부분을 보시면 회로도도 같이 첨부되어 있어서 핀 아웃에 대한 정보는 회로도를 참고하시면 될 것 같습니다.
아래의 링크로 접속하시면 H/W Guide 안에 회로도 및 거버파일 전부 있는 것을 확인하실 수 있습니다.
wiznet.co.kr/sub_modules/kr/prod … Type=2#tab
불편하시더라도 회로도를 참고하셔서 NC pin과 기타 pin을 구분하셔서 사용하셔야할 것 같습니다.
감사합니다.
Edward
RE: 어제 글에 이어
by kim0sik ·
Edward 님께.
인터페이스 보드와 WizFi210간의 결선이 어떻게 되는지 묻는겁니다.
이 내용은 홈페이지에 존재하지 않습니다.
RE: 어제 글에 이어
by Edward ·
안녕하세요 위즈네트입니다.

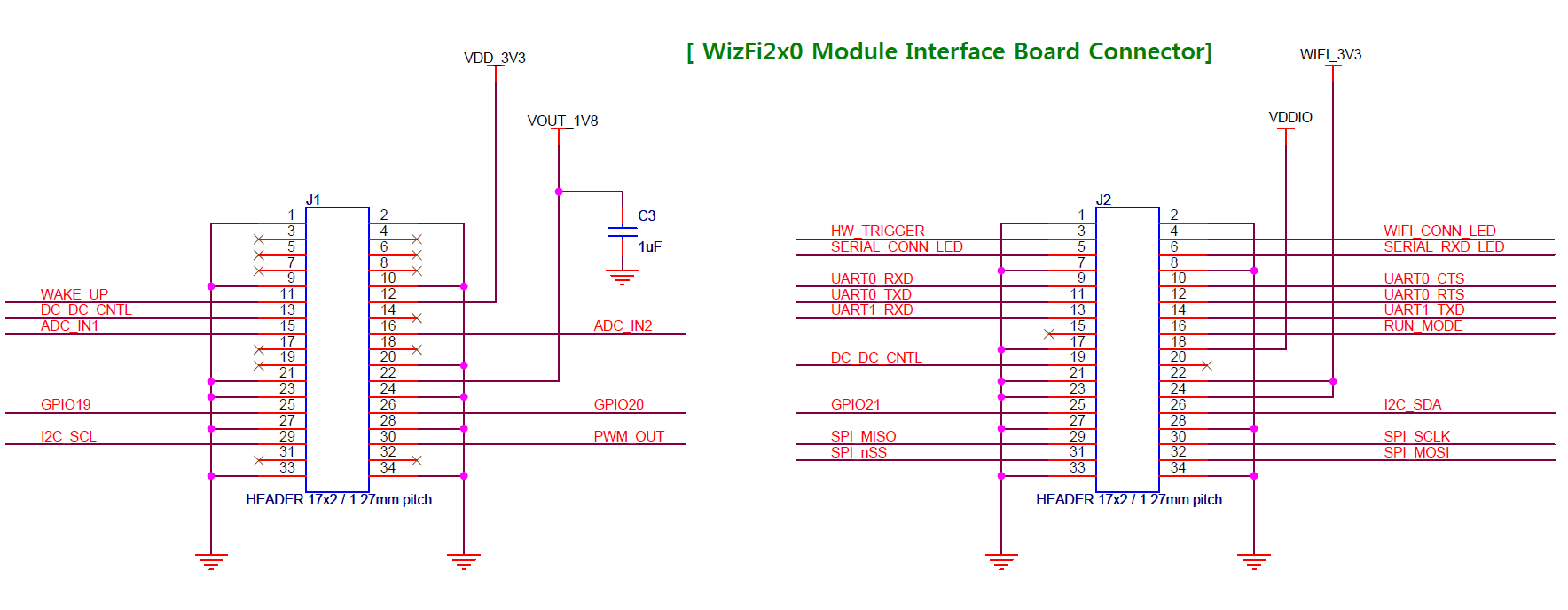

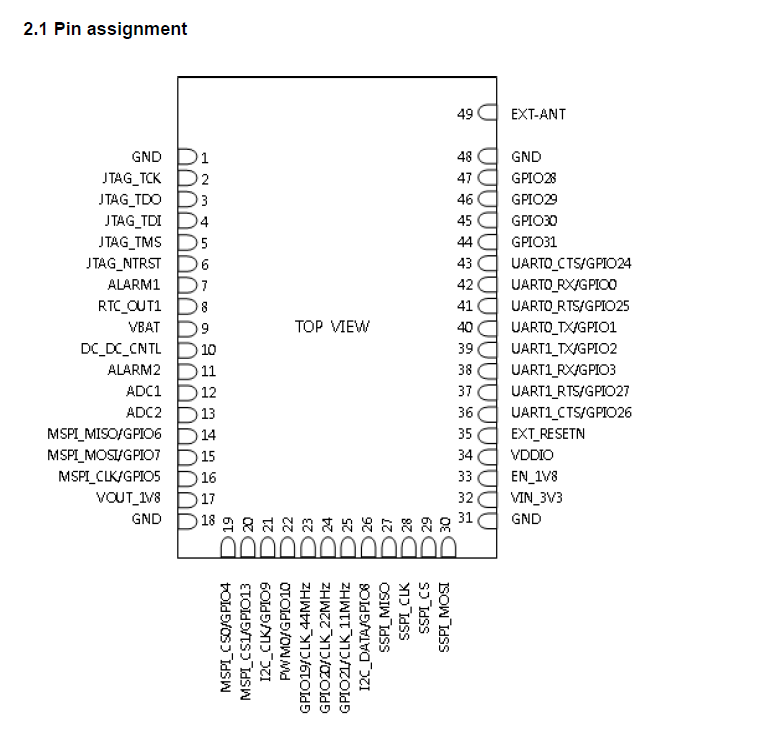

아래의 두 개의 그림을 보시면 Wizfi210의 pin Assign, EVB Connector에 관한 자료입니다.
두 그림을 비교해서 보시면 결선여부 확인가능합니다.
감사합니다.
Edward
RE: 어제 글에 이어
by kim0sik ·
아니 EVB에 연결하는 커넥터 핀 보면
WIFI_COMN_LED
SERIAL_RXD_LED
SERIAL_COMN_LED
DC_DC_CNTL
RUN_MODE
HW_TRIGGER
저 핀들이 WizFi210 모듈에 어떤 GPIO에 연결되는지 알 수 있나요?
게다가 나머지 N.C. 처리된 핀들도 WizFi210 모듈에 연결되어 있을텐데
뭐가 뭐에 연결되는지 모르지 않습니까?
RE: 어제 글에 이어
by Edward ·
안녕하세요. 위즈네트입니다.
유선상으로 답변드렸습니다.
Edward
