w5300 클라이언트 모드 동작 서버 연결시 타임아웃 오류

Question

w5300과 서버pc와의 연결 : 크로스 케이블 연결 서버프로그램 : Loopback Test Program 서버 프로그램 port : 3000 서버 pc ip : 192.168.0.1 W5300 ip : 192.168.0.100 위와 같은 조건에서 socket(s,Sn_MR_TCP,any_port++,mode); 동작후에는 Sn_MR=0x0001,Sn_PORTR=0x0421(1057),Sn_SSR=0013 상태가 되고 w5300에서 서버로의 connect 동작시에 Sn_IR_TIMEOUT이 발생 합니다. 와이어 샤크 에서는 아래와 같이 모니터링이 됩니다. 1098×130 92.3 KB w5300을 TCP Server모드로 동작시와 UDP로 동작시에는 정상적으로 동작 합니다. 비교를 위해 TCP Server모드 동작의 와이어 샤크 모니터링 결과입니다. 1099×63 39.1 KB 차이는 syc 프레임의 Option내용이 좀 다르다는 것인데 w5300을 서버로 동작시에는 syc를 받고 syc ack를 pc로 송신하고 연결이 되는데 w5300을 클라이언트로 동작시에는 syc를 pc로 송신하였는데 왜 pc에서 syc ack가 오지 않는 것일까요?

SeokCheonYun · Answer

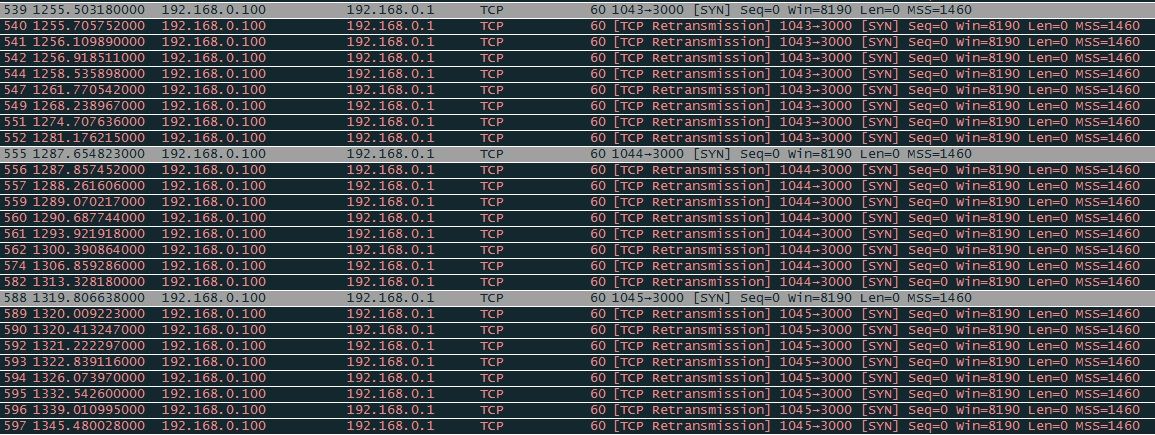

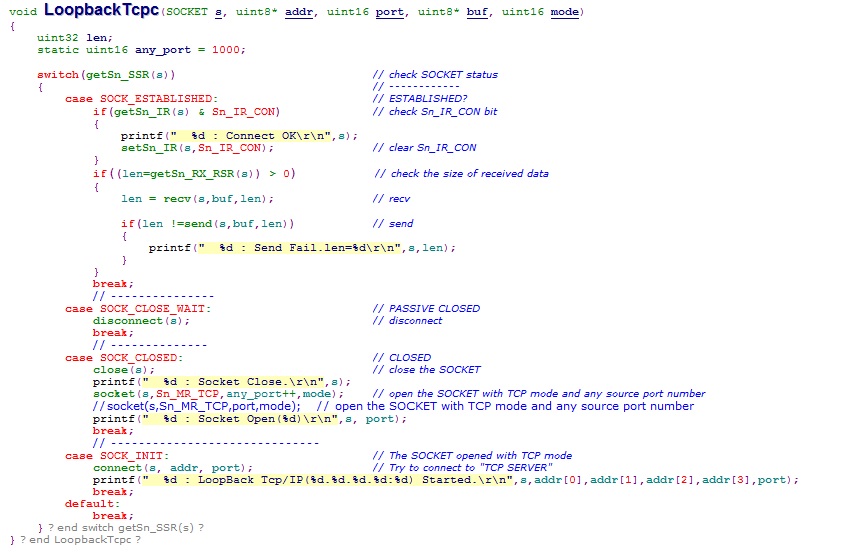

답변 감사합니다. 이리저리 해보는 중에 포트를 고정시켜놓고 테스트한것을 올렸네요 코드는 아래와 같이 새로 테스트를 해 보았습니다. 851×552 120 KB 테스트를 해본 결과 동일한 증상이었습니다. 1155×435 377 KB sync를 보내지만 sync ack를 받지 못하는 상황입니다. 추가로 더 확인을 해 보아야될 부분이 있을까요?

justinkim · Answer

소스를 보니 port가 1000으로 되어있는것 같은데 port가 안맞아서 그런거 아닌가요? 저도 궁금하네요~

irinakim · Answer

PC의 IP 주소를 192.168.0.20으로 변경하는 건 어떠신지? 왠지 192.168.0.1은 공유기IP주소로 많이 사용되는걸로 알고있어서 다른건 이상이 없는거로 보여서… irina kim

SeokCheonYun · Answer

자답 입니다. 테스트 환경이 문제였던것으로 보입니다. Ax1 Program 매뉴얼에 w5300을 pc와 직접 연결하여 테스트 할 경우에는 크로스케이블로 연결하여 테스트를 하라고 되어있는데 w5300 서버모드 동작은 정상이었지만 클라이언트모드는 크로스케이블 연결시 동작 되지 않는것 같아 보입니다. (케이블이 이상한것일수도??? ㅡㅡ;… 서버모드로는 정상적으로 동작 한 것으로 보아 이상은 없을 것이라고 생각 됩니다만은…) 공유기에 다이렉트 케이블로 pc와 w5300을 연결하여 테스트한 결과 정상 동작 하였습니다.
