Switching chip 연결시 Ping 안됨

Question

Wiznet 850SW과 W5200 자료를 참조하고 포럼의 도움도 받아 MCU(STM32F103)-- W3150A+ --RTL8306SD H/W를 구성하여 SPI로 MCU-W3150A+ configuration은 성공햇습니다. 즉 TCP server로 동작하기위한 Network 설정은 잘되었습니다. (IP, SubNet, Mac, Gateway의 read/write test OK) 그런데 utp cable을연결하고 ping test를 하면 접속이 안됩니다. 원인은 RTL8306SD 자체문제와 W3150a+ 와 RTL8306SD 간의 통신문제로 보입니다. w3150a+와 Switching chip의 H/W 구성은 Wiz850SW과 동일합니다. 전원을 공급하면 RTL8306SD에 연결된 RJ45 jack에 LED가 깜박입니다. 그리고 RJ45 jack Led가 전부 OFF 입니다. 다음 w3150a+ 와 RTL8306SD 간의 TXD[0:3]을 체크하기 위해 data_buf에 데이타를 넣고 send(s, data_buf, 50); 명령을 loop 돌려서 스코프로 찍어보면 모두 Low 이고 이상하게도 TXEN 또한 LOW 입니다. (이때 MCU-W3150A 간 SPI 신호에는 전송되는 신호가 보입니다.) 이방법이 맞는지요? W3150a+ 와 외부 device 와 MII 이용 동작여부를 확인할 수 있는 방법을 있으면 알려주시길 바랍니다.

NohYoungsoo · Answer

RTL8306SD 로부터 W3150A+ 로 25MHz 가 안나옵니다. RTL8306SD의 data sheet에 따라(또한 Wiz850SW 도면과 같이) Mode를 [00011]로 해서 RTL8306SD의 2pin을 Output으로 했고요

NohYoungsoo · Answer

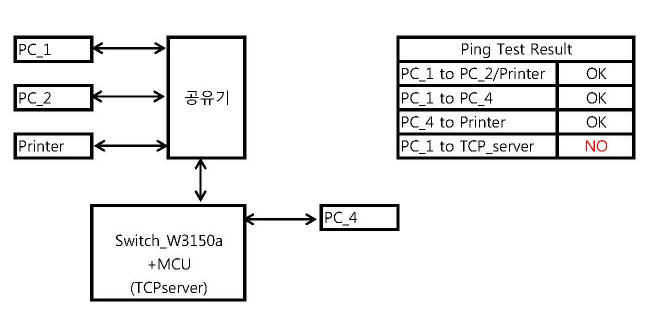

예 이제 동작을 합니다. 스위칭 chip 납땜시 온도의 영향으로 문제가 발생했습니다. Clock도 나오고 switching 동작도 잘합니다. pc에서 다른 pc나 네트워에 연결된 다른 장비의 ping시 이상없이 동작하나 여전히 w3150a+에 설정한 Network configuration으로 ping이 안됩니다. loopback을 돌려도 마찬가지 입니다. MCU → W3150A+ 로 Network config는 3150a+ 의 set/get 함수를 통해 설정값을 확인했습니다. 확인할 방법이 없는지요? 참고로 저희는 두개의 접속단자가 필요해서 RJ45 jack을 두개만 사용했습니다.(port0,1) w3150a+와 switching의 MII 연결은 port4를 이용하는 것으로 되어있는데 데이타 신호버스는 내부적으로 연결되어 있는 것이 아닌가요 ping test 결과는 그림과 같습니다.

NohYoungsoo · Answer

저희 제품을 여러개 설치해서 인터넷망으로 연결하려고 합니다.(따로 분배기를 사용하지 않기 위해) 그리고 저희 제품 각각은 TCP server로 동작하고 있는 상태에서 Client가 각 server IP 로 접속, 필요한 정보를 받기위한 구조입니다. 그래서 multi port를 가진 Switching을 적용한 Wiz850sw module 을 고려한 것입니다. 기본구성은 하기와 같습니다. client <======> DEV_1(ip_1) <–> DEV_2(ip_2) <–>DEV_3(ip_3) <—> DEV_n(ip_n) W3150a+ 에 1개의 PHY가 결합된 NM7010B+ 를 이용하면 ping 이 됩니다.

NohYoungsoo · Answer

답변감사합니다. H/W 적인 것은 확인을 할 수 있는 것은 Wiz850sw 회로도와 module로 하였는데 혹시 s/w적인 문제로 발생하는지 알 고 싶어 Network config에 관려된 값들은 set/get을 통해 확인하였습니다. S/W 검증을 위해 loopback_tcps(0 , 5000) 만을 loop 실행해보면 SOCK_CLOSED: → SOCK_INIT: 만 하고 getSn_SR(s) 이 실행안됩니다. 즉 SOCK_ESTABLISHED 이 되질 않습니다. socket 이 제대로 setting 이 되는지를 알 수 있는 방법이 없을까요?

NohYoungsoo · Answer

스위칭칩 쪽 관련 문제였습니다. 감사합니다.
