W550io 동작 관련 질문
Ethernet Chips
No replies yet. Be the first to reply.
Join the discussion.
Ethernet Chips
No replies yet. Be the first to reply.
Join the discussion.
Share projects and connect with makers.
Joined before the site update? first.
New to WIZnet Makers?
We sent a verification link to your address. Open it to activate your account, then log in.
Accounts from this email provider are reviewed by an administrator after verification. Approval usually takes one business day.
Already have an account?
Enter your email address. If it belongs to an account, we'll send a link to set a new password. Members who joined before the site update use this to set their password.
If an account uses that address, we sent a link to set a new password. The link works once and expires in 30 minutes.
Know your password?
Need an account?
RE: W550io 동작 관련 질문
by mysungkoo ·
현재 상황은 RDY핀이 High로 바뀌지 않습니다
(이부분은 W550io내부의 PIC MCU의 전원을 인가하지 않았기 때문으로 생각됩니다)
W550io의 내의 MCU의 동작을 제한하기 위해
J2 헤더쪽에는 INT, RST핀만을 연결하였고
J2헤더의 RST 핀에서 W5500칩쪽 R12 저항으로 점퍼를 날려서
외부 MAIN MCU의 GPIO를 이용해 W5500의 RST를 컨트롤 하였습니다.
(공급업체로부터 조언받은 내용입니다)
더 체크해볼 사항이 있으면 답변 부탁드립니다.
RE: W550io 동작 관련 질문
by mysungkoo ·

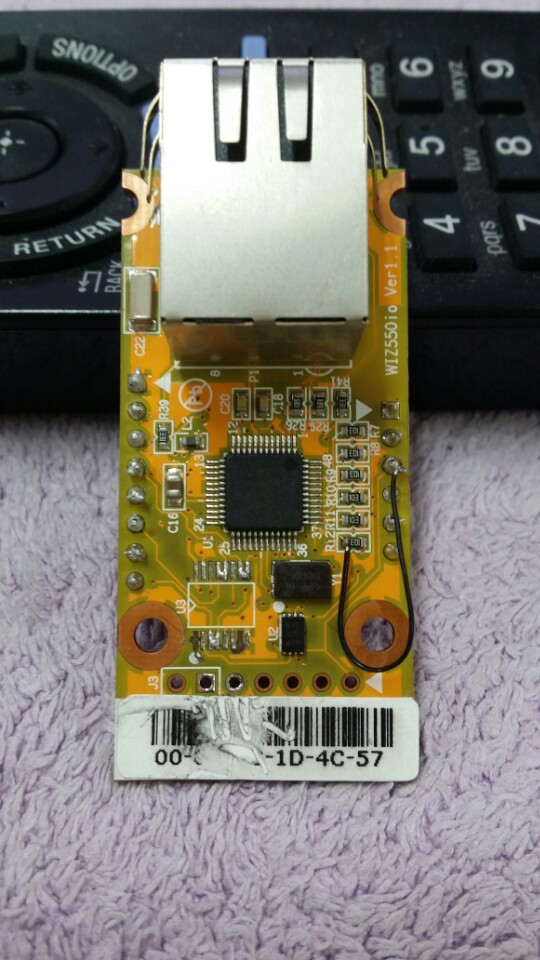

사진과 같이 U3를 제거한후 3-4,9-10,23-13을 숏트 시킨후 테스트를 해보았지만 정상 동작하지 않았습니다.
동작확인이 됐던 제품에서 연결해보았지만
RJ45커넥터 LED도 들어오지 않습니다.
더 체크해볼 부분이 있으면 말씀해주세요.
