How to Use ioLibrary_Driver with W5500 or W6300 on Embedded MCUs?

Summary

This source is an overview of WIZnet’s ioLibrary_Driver rather than a board-specific project, but it is still useful for education because it shows how WIZnet organizes its Ethernet software stack for chips such as W5500 and W6300. In this architecture, the WIZnet chip provides the Ethernet transport engine, while ioLibrary_Driver provides the chip driver, socket-style API, and higher-layer protocol modules that let an MCU application use networking without building the full stack from scratch.

What the Project Does

The article presents ioLibrary_Driver as the main software framework for WIZnet TCP/IP chips. It describes the library as having three major modules: Ethernet for chip drivers and BSD-style socket APIs, Internet for protocol modules such as DHCP, DNS, MQTT, HTTP server, SNMP, and TFTP, and Application for example projects. That makes the source more of a software architecture guide than a finished hardware build.

For education, that structure is the most useful part. It shows that an embedded Ethernet application is not just “chip plus socket calls.” The driver layer handles chip-specific register access, the Internet layer adds reusable protocol clients and servers, and the application layer ties those pieces to a real MCU program. In other words, ioLibrary_Driver is the teaching bridge between low-level WIZnet hardware access and higher-level embedded network behavior.

The article also says the library supports a wide chip range, including W5100, W5100S, W5200, W5300, W5500, W6100, and W6300. That matters architecturally because the same software layout can be reused across several WIZnet devices, with chip selection centralized in configuration instead of rewriting the full application for each controller.

Where WIZnet Fits

The exact WIZnet products relevant here are W5500 and W6300. In an ioLibrary_Driver-based design, these chips are the actual Ethernet endpoints, while the MCU provides SPI or bus access, reset handling, callbacks, and application logic. ioLibrary_Driver sits between them, translating MCU-side code into the chip-specific operations needed to open sockets, configure network parameters, and run application protocols.

W5500 is the more familiar teaching target because it is widely used in small MCU Ethernet boards and is documented by WIZnet as a hardwired TCP/IP controller with integrated MAC/PHY and hardware socket support. W6300 belongs to the newer WIZnet family and is also listed as supported by ioLibrary_Driver, which makes the same software architecture relevant even when the chip changes. The educational value here is not a single board design, but the fact that the same driver framework spans multiple WIZnet parts.

Implementation Notes

This source does use WIZnet products, but it is not a repository walkthrough with line-addressable source files. It is an overview article, and it explicitly notes that some of its content was AI-assisted. I therefore rely on the visible claims in the article and cross-check them against WIZnet’s official repository and documentation, rather than treating it as a verified implementation tutorial.

A short visible snippet from the article shows the core chip-selection step in wizchip_conf.h:

#define _WIZCHIP_ W5500 // 根据实际芯片选择

Why it matters: this is the architectural switch that tells ioLibrary_Driver which chip backend to build around. It shows that the application is not hardcoded to one Ethernet controller design forever; the framework expects the developer to choose the WIZnet chip at configuration time.

The article also shows the required hardware callback registration step:

reg_wizchip_spi_cbfunc(spi_readbyte, spi_writebyte);

Why it matters: this line defines the boundary between the MCU platform and the WIZnet library. The library does not own the MCU’s SPI peripheral directly. Instead, the developer supplies read/write callbacks, which is exactly why ioLibrary_Driver can be ported across many embedded targets.

At the architecture level, the article’s module breakdown is the key lesson. Ethernet contains chip drivers such as w5500.c and configuration headers such as wizchip_conf.h; Internet contains protocol modules like dhcp.c, dns.c, MQTTClient.c, and httpServer.c; and the repository itself is the official upstream source for those files. That means the real system design is layered: chip driver first, protocol modules second, application integration last.

Practical Tips / Pitfalls

Start with chip selection and callback registration before touching DHCP, MQTT, or HTTP. In ioLibrary_Driver, the platform boundary is the first thing that must work.

Treat wizchip_conf.h as the control center. That file determines which WIZnet chip backend the whole application uses.

Learn the library in layers: chip driver, socket API, then protocol modules. That is how the repository and the article are both organized.

Do not assume W5500 and W6300 are interchangeable at the electrical level just because they share one software framework. The library spans both, but hardware details still differ. This is an inference from the multi-chip support model.

Use the official GitHub repository as the primary reference when studying ioLibrary_Driver. The CSDN article is useful as an introduction, but it is not the source of truth.

FAQ

Why use ioLibrary_Driver instead of writing directly to W5500 or W6300 registers?
Because ioLibrary_Driver provides a reusable chip driver layer, socket-style APIs, and protocol modules on top of the raw register model. That reduces repeated work and makes it easier to move from low-level access to real applications such as DHCP, DNS, MQTT, or HTTP.

How does it connect to the platform?
Through platform callbacks. The article explicitly shows SPI callback registration, which means the MCU supplies the hardware access functions and the library uses them to talk to the WIZnet chip.

What role does W5500 or W6300 play in this setup?
The chip is the Ethernet transport device. ioLibrary_Driver is the software layer that exposes that hardware to the MCU application through chip drivers, socket APIs, and protocol modules.

Can beginners follow this project?
Yes, as an education reference. It is especially useful for understanding how WIZnet organizes embedded networking software, though beginners should study the official repository alongside the article because the article is an overview, not a full porting guide.

How does this compare with a pure software stack?
ioLibrary_Driver is built around WIZnet hardware TCP/IP chips, so the software architecture is centered on controlling dedicated Ethernet hardware rather than implementing the entire transport path in MCU software. That usually simplifies small-MCU integration, especially in teaching and resource-constrained projects.

Source

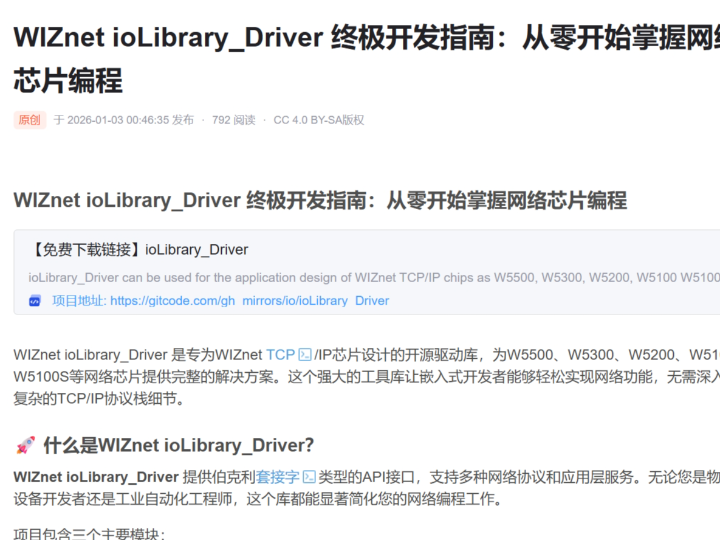

Original article: CSDN post, “WIZnet ioLibrary_Driver 终极开发指南：从零开始掌握网络芯片编程,” published January 3, 2026, under CC 4.0 BY-SA. The article states that some content was AI-assisted. The primary upstream source is the official Wiznet/ioLibrary_Driver GitHub repository, and product references for W5500 and W6300 were checked against WIZnet’s official documentation.

Tags

WIZnet, ioLibrary_Driver, W5500, W6300, Embedded Ethernet, Socket API, DHCP, DNS, MQTT, HTTP Server, Education, Maker

W5500 또는 W6300에서 ioLibrary_Driver를 어떻게 활용할 수 있을까?

Summary

이 소스는 특정 보드 프로젝트라기보다 WIZnet의 ioLibrary_Driver를 설명하는 개요 자료에 가깝다. 그래도 교육용으로는 충분히 의미가 있다. W5500이나 W6300 같은 WIZnet 칩 위에서 이더넷 소프트웨어 스택이 어떻게 구성되는지 보여주기 때문이다. 이 구조에서 WIZnet 칩은 실제 이더넷 전송 엔진 역할을 하고, ioLibrary_Driver는 칩 드라이버, 소켓 스타일 API, 그리고 상위 프로토콜 모듈을 제공해 MCU 애플리케이션이 전체 네트워크 스택을 처음부터 직접 구현하지 않고도 네트워킹을 사용할 수 있게 한다.

What the Project Does

이 글은 ioLibrary_Driver를 WIZnet TCP/IP 칩용 핵심 소프트웨어 프레임워크로 설명한다. 글에 따르면 라이브러리는 세 개의 주요 모듈로 나뉜다. Ethernet은 칩 드라이버와 BSD 스타일 소켓 API를 포함하고, Internet은 DHCP, DNS, MQTT, HTTP 서버, SNMP, TFTP 같은 프로토콜 모듈을 포함하며, Application은 예제 프로젝트를 담는다. 따라서 이 소스는 완성형 하드웨어 제작기라기보다 소프트웨어 아키텍처 설명서에 가깝다.

교육 관점에서 가장 유용한 점도 바로 이 구조다. 임베디드 이더넷 애플리케이션은 단순히 “칩 하나와 소켓 호출”만으로 끝나지 않는다. 드라이버 계층은 칩별 레지스터 접근을 담당하고, Internet 계층은 재사용 가능한 프로토콜 클라이언트와 서버를 제공하며, Application 계층은 이를 실제 MCU 프로그램에 연결한다. 즉, ioLibrary_Driver는 WIZnet 하드웨어 접근과 상위 임베디드 네트워크 동작 사이를 이어주는 교육용 다리 역할을 한다.

글은 또 이 라이브러리가 W5100, W5100S, W5200, W5300, W5500, W6100, W6300까지 폭넓게 지원한다고 설명한다. 이 점은 구조적으로 중요하다. 애플리케이션 전체를 칩마다 다시 짤 필요 없이, 설정에서 칩 선택만 바꾸면 같은 소프트웨어 구조를 여러 WIZnet 디바이스에 재사용할 수 있다는 뜻이기 때문이다.

Where WIZnet Fits

여기서 핵심 WIZnet 제품은 W5500과 W6300이다. ioLibrary_Driver 기반 설계에서 이 칩들은 실제 이더넷 엔드포인트 역할을 하고, MCU는 SPI 또는 버스 접근, 리셋 처리, 콜백 등록, 애플리케이션 로직을 담당한다. ioLibrary_Driver는 그 중간에 위치해 MCU 코드가 소켓 오픈, 네트워크 설정, 애플리케이션 프로토콜 실행에 필요한 칩별 동작으로 변환되도록 해준다.

W5500은 교육용 대상으로 더 익숙하다. 소형 MCU 이더넷 보드에서 널리 사용되고, 하드와이어드 TCP/IP 컨트롤러와 통합 MAC/PHY, 하드웨어 소켓 지원으로 잘 알려져 있기 때문이다. W6300은 더 새로운 WIZnet 계열에 속하지만, ioLibrary_Driver가 지원 대상으로 포함하고 있기 때문에 같은 소프트웨어 구조를 그대로 적용할 수 있다. 이 자료의 교육적 가치는 특정 보드 하나가 아니라, 여러 WIZnet 칩을 하나의 드라이버 프레임워크가 감싼다는 점에 있다.

Implementation Notes

이 소스는 실제로 WIZnet 제품을 다루지만, 공개 저장소를 줄 단위로 해설하는 자료는 아니다. 게다가 글 자체가 일부 내용이 AI 도움을 받아 작성되었다고 밝히고 있다. 따라서 이 글을 완전한 구현 튜토리얼로 보기보다는, 보이는 주장들을 공식 저장소와 공식 문서 관점에서 이해하는 입문 자료로 보는 편이 맞다.

글에 보이는 짧은 코드 조각 중 하나는 wizchip_conf.h에서 칩을 선택하는 부분이다.

#define _WIZCHIP_ W5500 // 根据实际芯片选择

이 코드가 중요한 이유는, ioLibrary_Driver가 어떤 칩 백엔드 위에서 동작할지를 결정하는 구조적 스위치이기 때문이다. 즉, 애플리케이션이 특정 이더넷 컨트롤러 하나에 영원히 고정되는 것이 아니라, 설정 단계에서 WIZnet 칩을 선택하도록 설계되어 있다는 뜻이다.

또 다른 가시적인 구현 단계는 하드웨어 콜백 등록이다.

reg_wizchip_spi_cbfunc(spi_readbyte, spi_writebyte);

이 줄이 중요한 이유는 MCU 플랫폼과 WIZnet 라이브러리의 경계를 분명하게 보여주기 때문이다. 라이브러리가 MCU의 SPI 주변장치를 직접 소유하는 것이 아니라, 개발자가 읽기/쓰기 콜백을 제공하고 라이브러리가 그것을 통해 칩과 통신한다. 바로 이 구조 덕분에 ioLibrary_Driver는 다양한 임베디드 타깃으로 포팅될 수 있다.

아키텍처 수준에서 보면, 이 글의 핵심 교훈은 모듈 분해 방식이다. Ethernet에는 w5500.c 같은 칩 드라이버와 wizchip_conf.h 같은 설정 헤더가 들어가고, Internet에는 dhcp.c, dns.c, MQTTClient.c, httpServer.c 같은 프로토콜 모듈이 들어간다. 그리고 애플리케이션은 그 위에 올라간다. 즉, 진짜 시스템 구조는 칩 드라이버가 먼저, 프로토콜 모듈이 그다음, 마지막이 애플리케이션 통합이라는 순서다.

Practical Tips / Pitfalls

DHCP, MQTT, HTTP를 보기 전에 먼저 칩 선택과 콜백 등록부터 이해하는 편이 좋다. ioLibrary_Driver에서는 플랫폼 경계가 가장 먼저 안정되어야 한다.

wizchip_conf.h를 중심 파일로 봐야 한다. 전체 애플리케이션이 어떤 WIZnet 칩 백엔드를 쓸지 이 파일이 결정한다.

라이브러리는 계층적으로 공부하는 편이 좋다. 먼저 칩 드라이버, 그다음 소켓 API, 마지막으로 프로토콜 모듈 순서가 적절하다.

같은 프레임워크가 W5500과 W6300을 모두 지원한다고 해서, 두 칩이 하드웨어 수준에서 완전히 동일하다고 보면 안 된다. 소프트웨어 구조는 공유하지만 전기적 특성과 보드 설계는 여전히 다를 수 있다.

ioLibrary_Driver를 공부할 때는 CSDN 글보다 공식 GitHub 저장소를 1차 기준으로 삼는 편이 좋다. 이 글은 입문용 요약 자료로는 유용하지만, 최종 기준 문서는 아니다.

FAQ

왜 W5500이나 W6300 레지스터를 직접 다루지 않고 ioLibrary_Driver를 쓰는가?
ioLibrary_Driver는 원시 레지스터 접근 위에 재사용 가능한 칩 드라이버 계층, 소켓 스타일 API, 프로토콜 모듈을 제공한다. 그래서 저수준 접근에서 DHCP, DNS, MQTT, HTTP 같은 실제 애플리케이션으로 넘어가는 과정을 크게 단순화해준다.

플랫폼과는 어떻게 연결되는가?
플랫폼 콜백을 통해 연결된다. 글에 나온 SPI 콜백 등록 예제처럼 MCU가 하드웨어 접근 함수를 제공하고, 라이브러리가 이를 통해 WIZnet 칩과 통신한다.

이 구조에서 W5500이나 W6300의 역할은 무엇인가?
칩 자체는 실제 이더넷 전송 장치다. ioLibrary_Driver는 그 하드웨어를 MCU 애플리케이션이 사용할 수 있도록 드라이버, 소켓 API, 프로토콜 모듈 형태로 감싸주는 소프트웨어 계층이다.

초보자도 따라갈 수 있는가?
가능하다. 교육 자료로는 충분히 좋다. 다만 이 글은 개요 설명에 가깝기 때문에, 초보자라면 공식 저장소를 함께 보면서 공부하는 편이 훨씬 도움이 된다.

순수 소프트웨어 스택과 비교하면 어떤 차이가 있는가?
ioLibrary_Driver는 WIZnet 하드웨어 TCP/IP 칩을 제어하는 구조이므로, MCU 소프트웨어 안에서 전체 전송 경로를 직접 구현하는 방식과 다르다. 특히 소형 MCU나 교육용 프로젝트에서는 이 방식이 더 단순하고 이해하기 쉽다.

Source

원문 출처: CSDN 글 “WIZnet ioLibrary_Driver 终极开发指南：从零开始掌握网络芯片编程”, 2026년 1월 3일 게시, CC 4.0 BY-SA.
글에는 일부 내용이 AI 도움을 받아 작성되었다고 표시되어 있다.
실제 기준이 되는 상위 출처는 공식 Wiznet/ioLibrary_Driver GitHub 저장소와 W5500, W6300 관련 WIZnet 공식 문서다.
