How to Implement TCP Communication with W5500 on an Embedded MCU?

Summary

This project demonstrates how to implement TCP communication using the WIZnet W5500 Ethernet controller on an embedded MCU. The W5500 provides a hardware TCP/IP stack, allowing reliable network communication without a software stack like LwIP. It acts as the network transport layer, enabling deterministic Ethernet communication for embedded systems.

What the Project Does

The project focuses on establishing basic Ethernet communication using the W5500, including:

Network initialization (MAC, IP, subnet, gateway)
Socket creation and configuration
TCP data transmission and reception

Typical system flow:
MCU → SPI → W5500 → Ethernet → Remote Server

The communication process generally follows:

Initialize SPI interface
Configure W5500 network parameters
Open a TCP socket
Connect to a server
Send/receive data

This structure is commonly used in:

Industrial IoT devices
Embedded monitoring systems
Network-enabled controllers

Where WIZnet Fits

The W5500 is the core networking component in this design.

Its role:

Provides hardware TCP/IP stack (TOE)
Manages up to 8 independent sockets
Handles packet processing, retransmission, and buffering internally

This is particularly useful because:

MCU does not need to run a TCP/IP stack
Reduces RAM and CPU usage
Provides more deterministic timing compared to software stacks

Compared to STM32 + LwIP:

STM32 requires significant RAM and RTOS tuning
W5500 simplifies firmware by offloading networking
Easier to debug and maintain in small systems

Implementation Notes

The original article describes W5500 communication flow but does not provide a full verifiable repository.

Below is a conceptual integration example based on WIZnet ioLibrary:

// Conceptual integration example based on WIZnet ioLibrary

#include "wizchip_conf.h"
#include "socket.h"

uint8_t tx_buf[] = "Hello W5500";
uint8_t rx_buf[128];

void network_init(void) {
    uint8_t txsize[8] = {2,2,2,2,2,2,2,2};
    uint8_t rxsize[8] = {2,2,2,2,2,2,2,2};

    wizchip_init(txsize, rxsize);

    wiz_NetInfo netinfo = {
        .mac = {0x00,0x08,0xDC,0x11,0x22,0x33},
        .ip  = {192,168,0,10},
        .sn  = {255,255,255,0},
        .gw  = {192,168,0,1}
    };

    wizchip_setnetinfo(&netinfo);
}

void tcp_client(void) {
    socket(0, Sn_MR_TCP, 5000, 0);
    connect(0, (uint8_t[]){192,168,0,2}, 5000);

    send(0, tx_buf, sizeof(tx_buf), 0);
    recv(0, rx_buf, sizeof(rx_buf));
}

Why this matters:

Shows full TCP communication flow
Highlights hardware socket usage
Demonstrates minimal MCU-side networking logic

For MQTT:

TCP socket can be used to connect to an MQTT broker
MQTT library runs on MCU, while W5500 handles transport

Practical Tips / Pitfalls

Ensure SPI timing and wiring stability (critical for W5500)
Always check link status (PHY) before opening sockets
Use DHCP carefully; static IP is easier for debugging
Handle socket states (INIT, ESTABLISHED, CLOSE_WAIT) properly
Allocate socket buffers based on application needs
Avoid blocking calls in real-time systems
Use proper retry logic for connection failures

FAQ

Q: Why use W5500 instead of software TCP/IP stack?
A: W5500 includes a hardware TCP/IP stack, reducing CPU load and memory usage while improving timing determinism.

Q: How does W5500 connect to an MCU?
A: It uses an SPI interface (MISO, MOSI, SCK, CS). The MCU controls the chip through register access.

Q: What role does W5500 play in this project?
A: It handles all Ethernet communication, including TCP connection management and data transmission.

Q: Can beginners implement this project?
A: Yes, it is suitable for beginners with basic SPI and embedded C knowledge. The hardware TCP/IP stack simplifies development.

Q: How does this compare to STM32 + LwIP?
A: STM32 + LwIP requires more memory and configuration effort. W5500 simplifies networking by handling TCP/IP in hardware.

Source

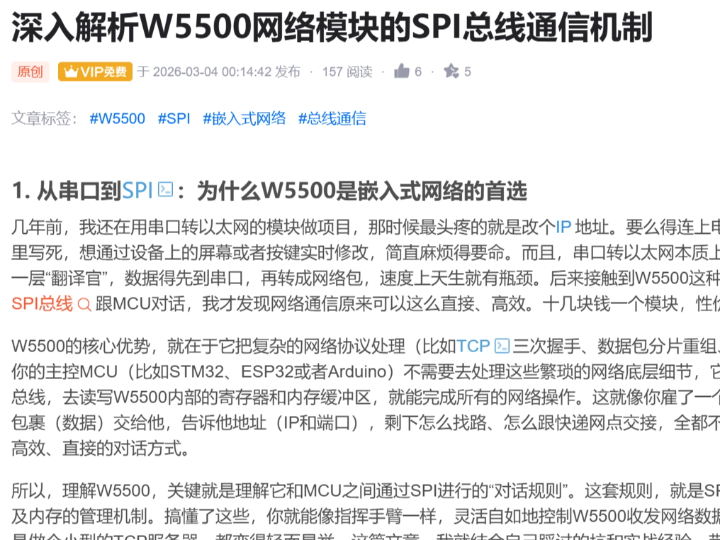

Original Article: https://blog.csdn.net/weixin_29171087/article/details/158627807
License: Not specified

임베디드 MCU에서 W5500으로 TCP 통신을 구현하는 방법은?

Summary

이 프로젝트는 임베디드 MCU에서 WIZnet W5500 Ethernet 컨트롤러를 사용해 TCP 통신을 구현하는 방법을 보여줍니다. W5500은 하드웨어 TCP/IP 스택을 제공하므로, LwIP 같은 소프트웨어 스택 없이도 안정적인 네트워크 통신을 구성할 수 있습니다. 이 프로젝트에서 W5500은 임베디드 시스템의 네트워크 전송 계층으로 동작하며, 보다 결정론적인 Ethernet 통신 경로를 제공합니다.

What the Project Does

이 프로젝트의 핵심은 W5500을 이용해 기본적인 Ethernet 통신을 구성하는 것입니다. 일반적으로 다음과 같은 작업이 포함됩니다.

네트워크 초기화(MAC, IP, subnet, gateway 설정)
소켓 생성 및 설정
TCP 데이터 송수신

전체 시스템 흐름은 다음과 같습니다.

MCU → SPI → W5500 → Ethernet → Remote Server

일반적인 통신 절차는 아래와 같습니다.

SPI 인터페이스 초기화
W5500 네트워크 파라미터 설정
TCP 소켓 오픈
서버에 연결
데이터 송신 및 수신

이 구조는 다음과 같은 분야에서 자주 사용됩니다.

산업용 IoT 장치
임베디드 모니터링 시스템
네트워크 연결형 제어기

Where WIZnet Fits

이 설계에서 W5500은 핵심 네트워크 부품입니다.

이 프로젝트에서의 역할은 다음과 같습니다.

하드웨어 TCP/IP 스택(TOE) 제공
최대 8개의 독립 소켓 관리
패킷 처리, 재전송, 버퍼링을 내부적으로 처리

이 방식이 특히 유용한 이유는 다음과 같습니다.

MCU가 TCP/IP 스택을 직접 실행할 필요가 없음
RAM과 CPU 사용량을 줄일 수 있음
소프트웨어 스택 대비 더 예측 가능한 타이밍을 확보하기 쉬움

STM32 + LwIP 구조와 비교하면 차이가 분명합니다.

STM32는 더 많은 RAM과 네트워크 스택 구성이 필요함
W5500은 네트워킹을 하드웨어로 오프로드하여 펌웨어를 단순화함
소형 시스템에서 디버깅과 유지보수가 더 쉬운 편입니다

Implementation Notes

원문 글은 W5500 통신 흐름을 설명하지만, 전체 검증 가능한 저장소를 직접 제공하지는 않습니다.

따라서 아래 코드는 WIZnet ioLibrary 기반의 개념적 통합 예시입니다.

// Conceptual integration example based on WIZnet ioLibrary

#include "wizchip_conf.h"
#include "socket.h"

uint8_t tx_buf[] = "Hello W5500";
uint8_t rx_buf[128];

void network_init(void) {
    uint8_t txsize[8] = {2,2,2,2,2,2,2,2};
    uint8_t rxsize[8] = {2,2,2,2,2,2,2,2};

    wizchip_init(txsize, rxsize);

    wiz_NetInfo netinfo = {
        .mac = {0x00,0x08,0xDC,0x11,0x22,0x33},
        .ip  = {192,168,0,10},
        .sn  = {255,255,255,0},
        .gw  = {192,168,0,1}
    };

    wizchip_setnetinfo(&netinfo);
}

void tcp_client(void) {
    socket(0, Sn_MR_TCP, 5000, 0);
    connect(0, (uint8_t[]){192,168,0,2}, 5000);

    send(0, tx_buf, sizeof(tx_buf), 0);
    recv(0, rx_buf, sizeof(rx_buf));
}

이 코드가 중요한 이유는 다음과 같습니다.

전체 TCP 통신 흐름을 한 번에 보여줌
하드웨어 소켓 사용 방식을 이해하기 쉬움
MCU 쪽 네트워킹 로직이 얼마나 단순해지는지 보여줌

MQTT로 확장하는 경우에는 다음과 같이 이해할 수 있습니다.

TCP 소켓을 이용해 MQTT broker에 연결
MQTT 프로토콜 로직은 MCU에서 처리
실제 전송 계층은 W5500이 담당

Practical Tips / Pitfalls

W5500은 SPI 배선과 타이밍 안정성이 매우 중요합니다.
소켓을 열기 전에 PHY link 상태를 먼저 확인하는 편이 안전합니다.
디버깅 단계에서는 DHCP보다 static IP가 더 단순합니다.
소켓 상태(INIT, ESTABLISHED, CLOSE_WAIT)를 정확히 처리해야 합니다.
애플리케이션 특성에 맞게 소켓 버퍼 크기를 조정해야 합니다.
실시간 시스템에서는 블로킹 호출을 무분별하게 쓰지 않는 편이 좋습니다.
연결 실패 상황에 대비해 재시도 로직을 준비해야 합니다.

FAQ

Q: 왜 소프트웨어 TCP/IP 스택 대신 W5500을 사용하나요?
A: W5500은 하드웨어 TCP/IP 스택을 내장하고 있어 CPU 부하와 메모리 사용량을 줄일 수 있습니다. 또한 소프트웨어 스택보다 타이밍 예측성이 좋아 소형 임베디드 시스템에 적합합니다.

Q: W5500은 MCU에 어떻게 연결하나요?
A: 일반적으로 SPI 인터페이스를 사용합니다. MCU는 MISO, MOSI, SCK, CS 신호를 통해 W5500의 레지스터와 소켓 기능을 제어합니다.

Q: 이 프로젝트에서 W5500은 어떤 역할을 하나요?
A: Ethernet 통신 전체를 담당합니다. TCP 연결 생성, 데이터 송수신, 패킷 처리까지 네트워크 전송 계층 역할을 수행합니다.

Q: 초보자도 따라할 수 있나요?
A: 가능합니다. 기본적인 SPI 사용법과 임베디드 C를 알고 있다면 충분히 접근할 수 있습니다. 하드웨어 TCP/IP 스택 덕분에 네트워크 소프트웨어 복잡도가 낮아지는 점도 장점입니다.

Q: STM32 + LwIP와 비교하면 어떤 차이가 있나요?
A: STM32 + LwIP는 더 많은 메모리와 설정 작업이 필요합니다. 반면 W5500은 TCP/IP를 하드웨어에서 처리하므로 네트워크 구성이 더 단순하고, 소형 MCU 기반 시스템에 더 적합한 경우가 많습니다.

Source

Original Article: https://blog.csdn.net/weixin_29171087/article/details/158627807
License: 명시되지 않음
