How to Build UDP Communication with WIZnet W5500 on AI8051U?
This AI8051U project demonstrates UDP communication using the WIZnet W5500 Ethernet controller
How to Build UDP Communication with WIZnet W5500 on AI8051U?
Summary
This AI8051U project demonstrates UDP communication using the WIZnet W5500 Ethernet controller. The AI8051U firmware controls W5500 through SPI, while W5500 provides the wired Ethernet MAC/PHY, hardwired TCP/IP stack, UDP socket handling, and packet buffering needed to send and receive lightweight datagrams for embedded networking lessons, maker builds, robotics nodes, and industrial or commercial IoT devices.
What the Project Does
The project is an AI8051U + W5500 UDP communication lesson. The accessible CSDN page lists two learning goals: understanding UDP communication and learning how to use it. It explains UDP as a connectionless transport protocol that does not require TCP-style handshaking, has an 8-byte header, and supports broadcast and multicast transmission.
At the system level, the AI8051U acts as the application MCU and W5500 acts as the wired Ethernet transport device. The expected flow is: initialize the MCU peripherals, bring up SPI communication, configure W5500 network parameters, open a W5500 socket in UDP mode, send datagrams with a destination IP and port, receive incoming UDP packets, and process or echo the payload in firmware.
The public search summary for the same article states that the C-language example demonstrates W5500 UDP programming, including socket initialization and data send/receive, and that the experiment successfully sends and receives UDP packets. The full implementation section is not publicly visible from the accessible page, so project-specific code cannot be verified line by line.
This pattern applies across several use cases. In education, it teaches datagram transport without TCP connection state. In maker projects, it is a simple way to send sensor packets or control messages. In robotics, it can carry low-overhead telemetry where occasional packet loss is acceptable. In Industrial IoT and commercial products, it can be used for discovery, status beacons, local diagnostics, and simple controller-to-device messages when the application layer defines its own validation and retry policy.
Where WIZnet Fits
The exact WIZnet product is W5500. In this architecture, W5500 is the Ethernet controller and hardware TCP/IP socket engine between the AI8051U firmware and the LAN. The AI8051U is responsible for SPI access, board initialization, application payloads, command parsing, and device behavior. W5500 is responsible for Ethernet MAC/PHY operation, hardwired UDP/IP processing, socket state, and internal packet buffering.
W5500 is technically suitable because it provides a hardwired TCP/IP stack, SPI access up to 80 MHz, embedded 10/100 Ethernet MAC and PHY, support for TCP, UDP, ICMP, IPv4, ARP, IGMP, and PPPoE, 8 independent sockets, and 32 KB internal Tx/Rx memory. WIZnet also describes ioLibrary as an MCU-independent library for WIZnet W5x00 and W6x00 chips, with services including DHCP, DNS, MQTT, SNTP, TFTP, and HTTP Server.
For performance, UDP is useful because it avoids connection setup and retransmission overhead. That does not make it automatically reliable. The application must decide whether lost, duplicated, or out-of-order packets matter. W5500 keeps the Ethernet-side stack in hardware, so the AI8051U firmware can focus on packet timing, payload format, sequence counters, checksums, timeout rules, and recovery behavior instead of maintaining a full software TCP/IP stack.
Implementation Notes
The accessible article confirms the UDP communication goal and W5500 context, but the full code section is locked. The following is not copied from the project.
Conceptual integration example based on WIZnet ioLibrary
#include "wizchip_conf.h"
#include "socket.h"
#define UDP_SOCKET 0
#define LOCAL_PORT 5000
static uint8_t tx_size[8] = {2,2,2,2,2,2,2,2};
static uint8_t rx_size[8] = {2,2,2,2,2,2,2,2};
void w5500_udp_init(void)
{
reg_wizchip_cs_cbfunc(w5500_select, w5500_deselect);
reg_wizchip_spi_cbfunc(w5500_spi_read, w5500_spi_write);
wizchip_init(tx_size, rx_size);
wizchip_setnetinfo(&net_info);
socket(UDP_SOCKET, Sn_MR_UDP, LOCAL_PORT, 0);
}This layer exists because WIZnet ioLibrary is platform-independent. The AI8051U firmware must provide W5500 chip-select and SPI read/write functions before the socket API can access W5500 registers and buffers. After that, one socket can be opened in UDP mode with a local port.
void udp_task(void)
{
uint8_t remote_ip[4];
uint16_t remote_port;
uint8_t rx_buf[256];
if (getSn_RX_RSR(UDP_SOCKET) > 0) {
int32_t len = recvfrom(UDP_SOCKET,
rx_buf,
sizeof(rx_buf),
remote_ip,
&remote_port);
if (len > 0) {
sendto(UDP_SOCKET,
rx_buf,
len,
remote_ip,
remote_port);
}
}
}This conceptual task shows the firmware pattern behind a W5500 UDP endpoint. The MCU checks whether W5500 has received data, reads the datagram and sender address with recvfrom(), then sends a response with sendto(). In a real product, the echo logic would usually be replaced with packet validation, command decoding, sequence checking, and application-specific response handling.
Practical Tips / Pitfalls
- Verify W5500 SPI register access before debugging UDP. If the MCU cannot read W5500 registers reliably, socket behavior cannot be trusted.
- Configure MAC, IP, subnet, and gateway before opening sockets. UDP does not create a connection, so addressing mistakes often appear as silent packet loss.
- Use fixed IP addresses during first bring-up. DHCP can be added later, but static addressing removes one variable while validating socket send/receive.
- Decide whether broadcast or unicast is required. UDP supports broadcast and multicast, but switches, routers, firewalls, and PC tools may treat those packets differently.
- Add an application-level sequence number for performance tests. UDP itself does not guarantee ordering or delivery, so firmware needs its own counters to measure loss or jitter.
- Size W5500 socket buffers based on traffic pattern. Short control packets need less buffer space than bursty telemetry or packet-capture experiments.
- Handle receive loops carefully. A UDP application that does not drain the receive buffer fast enough can lose packets even when the link is healthy.
FAQ
Q: Why use WIZnet W5500 for UDP on AI8051U?
A: W5500 provides the wired Ethernet MAC/PHY, hardwired TCP/IP engine, UDP socket path, 8 sockets, and internal packet buffers. That lets the AI8051U focus on payload format, packet timing, command handling, and device behavior instead of running the full TCP/IP stack inside MCU firmware.
Q: How does W5500 connect to the AI8051U platform?
A: W5500 connects through SPI plus chip select, reset, interrupt, power, ground, and the RJ45/Ethernet front end. In firmware, the AI8051U must register W5500 SPI read/write and chip-select callbacks before it opens a UDP socket.
Q: What role does W5500 play in this UDP project?
A: W5500 is the UDP transport engine. The AI8051U decides what each datagram means, while W5500 handles the Ethernet link, IP/UDP processing, socket buffer storage, and packet send/receive path.
Q: Can beginners follow this project?
A: Yes, if they understand basic C, SPI, IPv4 addressing, ports, and UART debugging. UDP is a good education step after basic W5500 bring-up because it avoids TCP connection state but still exposes real network behavior such as ports, broadcast, receive buffers, packet loss, and application-level validation.
Q: How does W5500 compare with Wi-Fi, LwIP, and ENC28J60 for UDP work?
A: Compared with Wi-Fi, W5500 gives a wired link with fewer RF variables, which is useful for repeatable latency and packet-loss lessons; Wi-Fi can support latency-sensitive applications, but Wi-Fi Alliance notes that QoS mechanisms are used to improve consistency in dense or challenging environments. Compared with LwIP, W5500 keeps TCP/IP processing and socket buffers inside the Ethernet controller, while LwIP is a software TCP/IP stack designed to reduce RAM usage while still providing full TCP functionality on embedded systems. Compared with ENC28J60, W5500 includes hardwired TCP/IP, 8 sockets, and 32 KB internal memory, while Microchip identifies ENC28J60 as a 10Base-T Ethernet controller with SPI interface, so the host firmware typically carries more stack responsibility.
Source

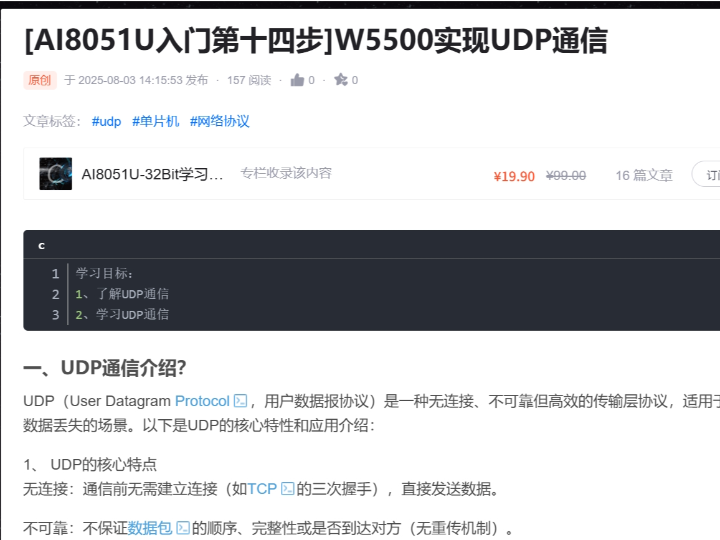

Original article: CSDN, “[AI8051U入门第十四步]W5500实现UDP通信.” The accessible page confirms the UDP communication learning goals and UDP protocol introduction, while the public search summary confirms W5500 C example code for UDP socket initialization and data send/receive. The full code section is not publicly visible from the accessible article page.
WIZnet product reference: W5500 documentation and ioLibrary Driver information.
Alternative references for comparison: Wi-Fi Alliance QoS Management, lwIP overview, and Microchip ENC28J60 product page.
Tags
#W5500 #WIZnet #AI8051U #UDP #Ethernet #SPI #ioLibrary #NetworkStack #Performance #Education #IndustrialIoT #Robotics #Maker #Commercial #WiFi #LwIP #ENC28J60
